37A

-

6

MANDOS DE ELEMENTOS MECÁNICOS

Bomba de frenos: Extracción - Reposición

DIRECCIÓN A DERECHA

37A

- la rejilla de alero (consultar Rejilla de alero: Ex-

tracción - Reposición).

Efectuar una purga del circuito de frenado (consultar
30A, Generalidades, Circuito de frenado: Purga,
página 30A-4).

37A

-

7

MANDOS DE ELEMENTOS MECÁNICOS

Bomba de frenos: Extracción - Reposición

D4F, y DIRECCIÓN A IZQUIERDA

37A

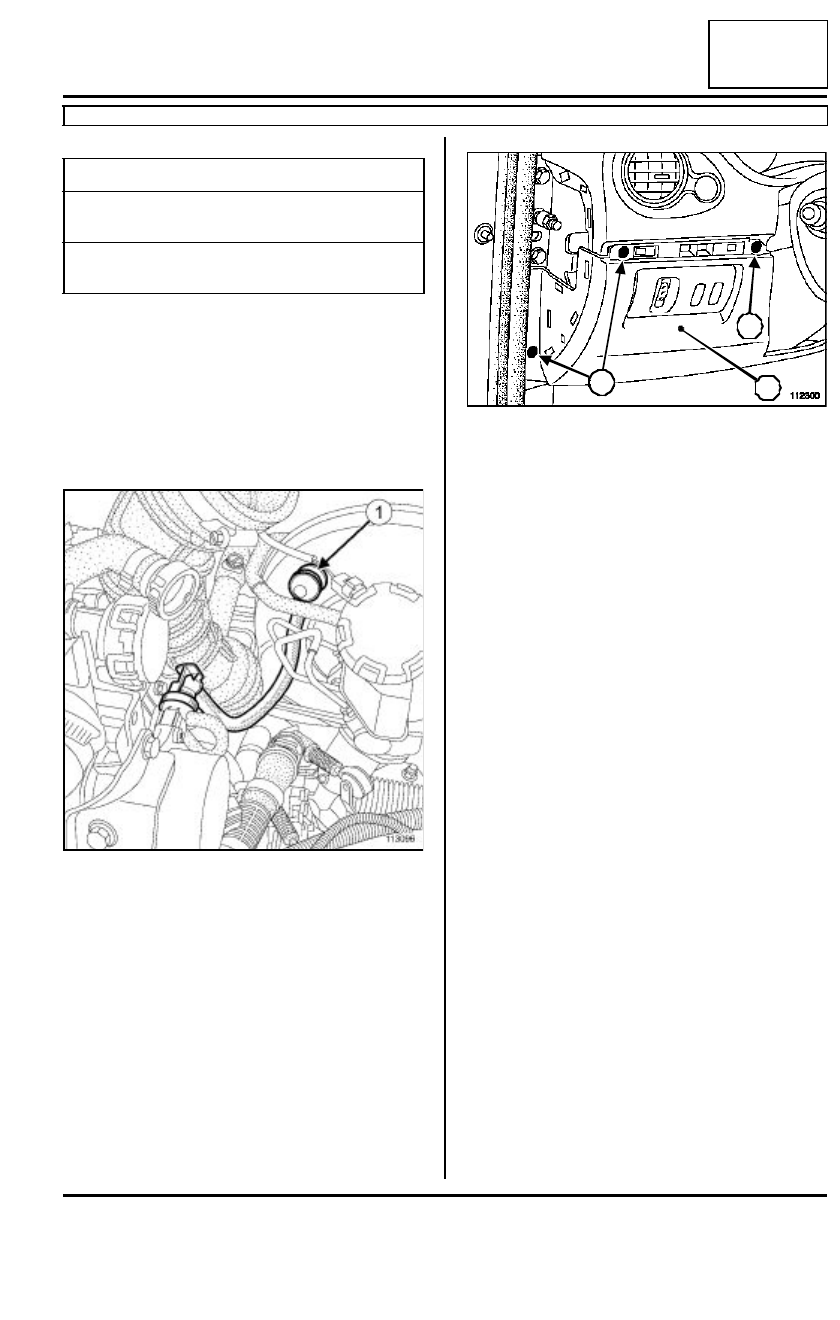

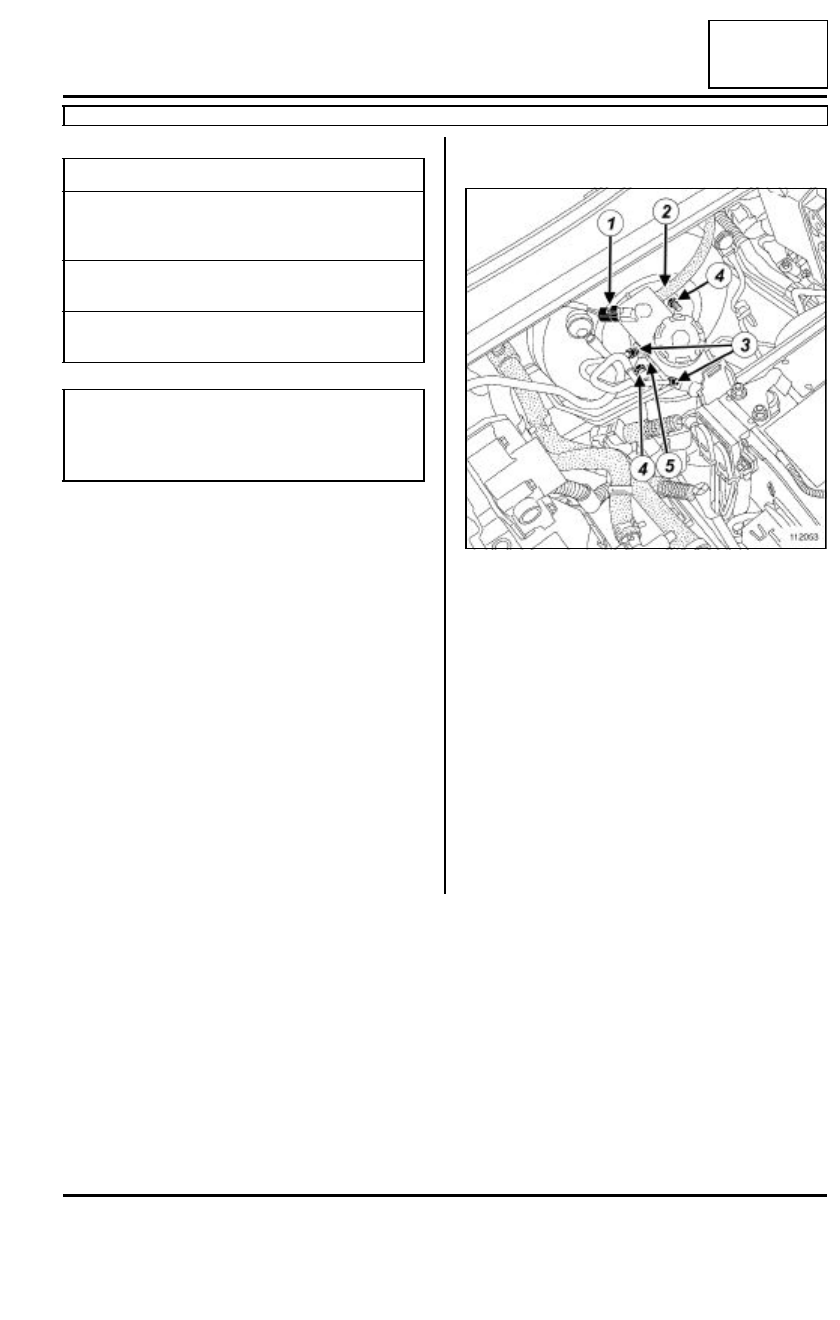

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector eléctrico (1) del depósito
de la bomba de frenos.

Vaciar el depósito de la bomba de frenos con una je-
ringuilla.

Extraer:

- el tubo del emisor del embrague (2),

- los tubos de freno (3) en la bomba de frenos,

- las tuercas de fijación (4) de la bomba de frenos en

el amplificador,

- el conjunto «  bomba de frenos - depósito de la

bomba de frenos  »,

- el tornillo de fijación (5) del depósito de la bomba

de frenos en la bomba de frenos,

- el depósito de la bomba de frenos.

Pares de apriete

m

tornillo de fijación del
depósito de la bomba
de frenos

8,5 N.m

tuercas de fijación de la
bomba de frenos

50 N.m

tubos de freno en la
bomba de frenos

17 N.m

ATENCIÓN

Prever la caída del líquido de freno, para evitar el
deterioro de las piezas mecánicas y de carrocería
en la periferia del sistema de frenado.

112053

37A

-

8

MANDOS DE ELEMENTOS MECÁNICOS

Bomba de frenos: Extracción - Reposición

D4F, y DIRECCIÓN A IZQUIERDA

37A

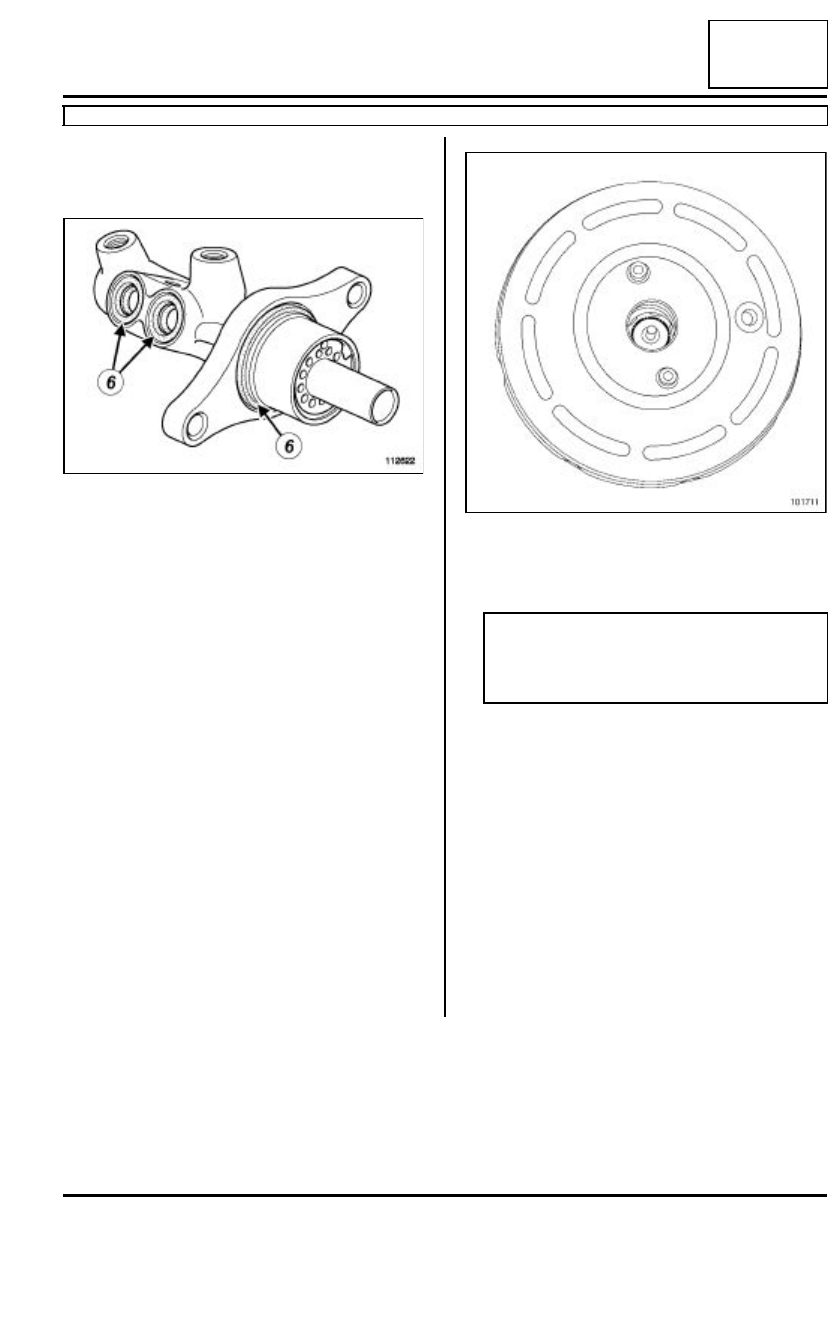

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir imperativamente las juntas (6) de la bomba
de frenos.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar correctamente el depósito de la bomba de
frenos en la bomba de frenos.

Poner el tornillo de fijación del depósito de la bomba
de frenos en la bomba de frenos.

Apretar al par el tornillo de fijación del depósito
de la bomba de frenos (8,5 N.m).

Colocar la bomba de frenos en alineamiento con el
amplificador de frenado para que la varilla de empu-
je entre en el alojamiento de la bomba de frenos.

Colocar las tuercas de fijación de la bomba de fre-
nos en el amplificador de frenado.

Apretar al par las tuercas de fijación de la bomba
de frenos (50 N.m) en el amplificador.

Colocar los tubos de freno en la bomba de frenos

Apretar al par los tubos de freno en la bomba de
frenos (17 N.m) en la bomba de frenos.

Conectar el conector eléctrico en el depósito de la
bomba de frenos.

III - ETAPA FINAL

Efectuar una purga del circuito de frenado (consultar
30A, Generalidades, Circuito de frenado: Purga,
página 30A-4).

112622

101711

ATENCIÓN

Prestar atención durante la reposición de la
bomba de frenos al centrado de la copela en el
amplificador de frenado.

37A

-

9

MANDOS DE ELEMENTOS MECÁNICOS

Amplificador de frenado: Extracción - Reposición

K4J o K4M o K9K, y DIRECCIÓN A IZQUIERDA

37A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición),

- la válvula de retención (1) a la altura del amplifica-

dor,

- la bomba de frenos (consultar 37A, Mandos de

elementos mecánicos,  Bomba de frenos: Ex-
tracción - Reposición, página 37A-1),

- la moldura del cárter inferior,

- la tapa lateral del cárter inferior.

Extraer:

- los tornillos (2),

- el clip (3),

- el cárter inferior (4), desconectando los diferentes

conectores.

Pares de apriete

m

tornillos de fijación del
separador

21 N.m

tuercas de fijación del
amplificador de frenado

21 N.m

113096

112300

4

3

2
