Renault Clio. Manual - parte 225

37A

-

2

MANDOS DE ELEMENTOS MECÁNICOS

Bomba de frenos: Extracción - Reposición

K4J o K4M o K9K, y DIRECCIÓN A IZQUIERDA

37A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

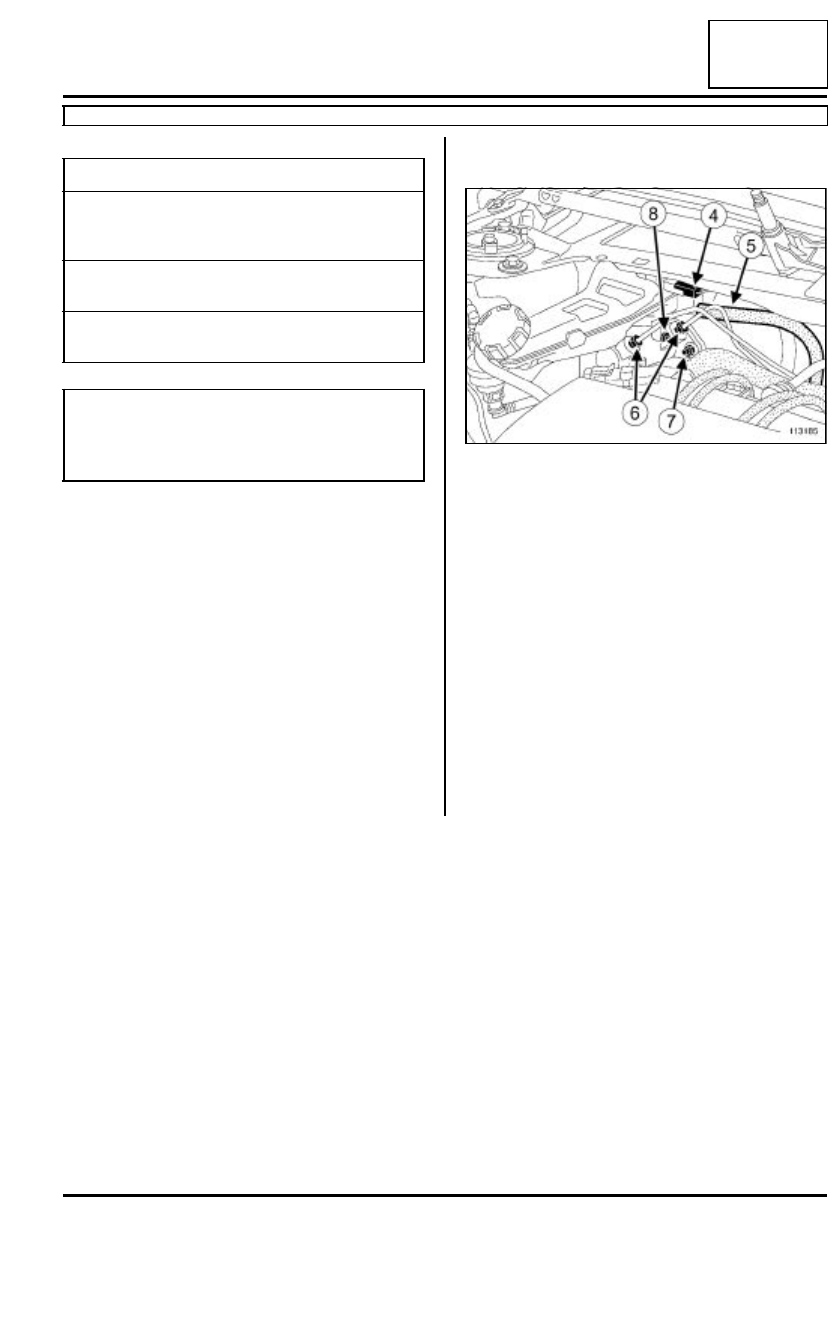

Desconectar el conector eléctrico (4) del depósito
de la bomba de frenos.

Vaciar el depósito de la bomba de frenos con una je-
ringuilla.

Extraer:

- el tubo del emisor del embrague (5), si el vehículo

está equipado,

- los tubos de freno (6) en la bomba de frenos,

- las tuercas de fijación (7) de la bomba de frenos en

el amplificador,

- el conjunto «  bomba de frenos - depósito de la

bomba de frenos  »,

- el tornillo de fijación (8) del depósito de la bomba

de frenos en la bomba de frenos,

- el depósito de la bomba de frenos.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

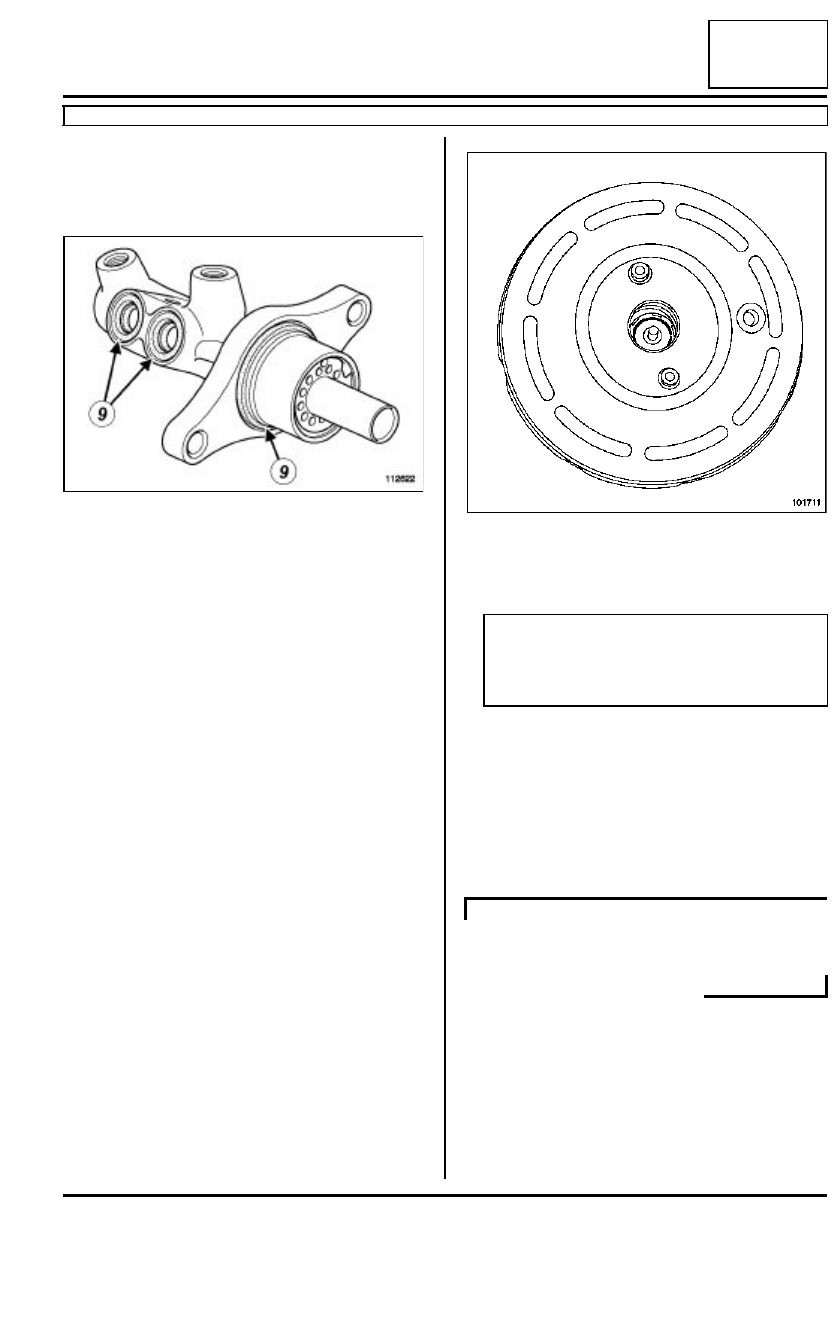

Sustituir imperativamente las juntas (9) de la bomba
de frenos.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar correctamente el depósito de la bomba de
frenos en la bomba de frenos.

Poner el tornillo de fijación del depósito de la bomba
de frenos en la bomba de frenos.

Apretar al par el tornillo de fijación del depósito
de la bomba de frenos (8,5 N.m).

112298

5

4

7

7

6

8

112622

9

9

37A

-

3

MANDOS DE ELEMENTOS MECÁNICOS

Bomba de frenos: Extracción - Reposición

K4J o K4M o K9K, y DIRECCIÓN A IZQUIERDA

37A

Colocar la bomba de frenos en alineamiento con el
amplificador de frenado para que la varilla de empu-
je entre en el alojamiento de la bomba de frenos.

Colocar las tuercas de fijación de la bomba de fre-
nos en el amplificador de frenado.

Apretar al par las tuercas de fijación de la bomba
de frenos (50 N.m) en el amplificador.

Colocar los tubos de freno en la bomba de frenos

Apretar al par los tubos de freno en la bomba de
frenos (17 N.m) en la bomba de frenos.

Colocar el tubo del emisor del embrague.

Conectar el conector eléctrico en el depósito de la
bomba de frenos.

III - ETAPA FINAL

Colocar:

- el conducto de aire,

- el tubo en el conducto de aire.

Apretar la abrazadera del conducto de aire.

Efectuar una purga del circuito de frenado (consultar
30A, Generalidades, Circuito de frenado: Purga,
página 30A-4).

Colocar:

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición),

- la batería (consultar Batería: Extracción - Repo-

sición).

101711

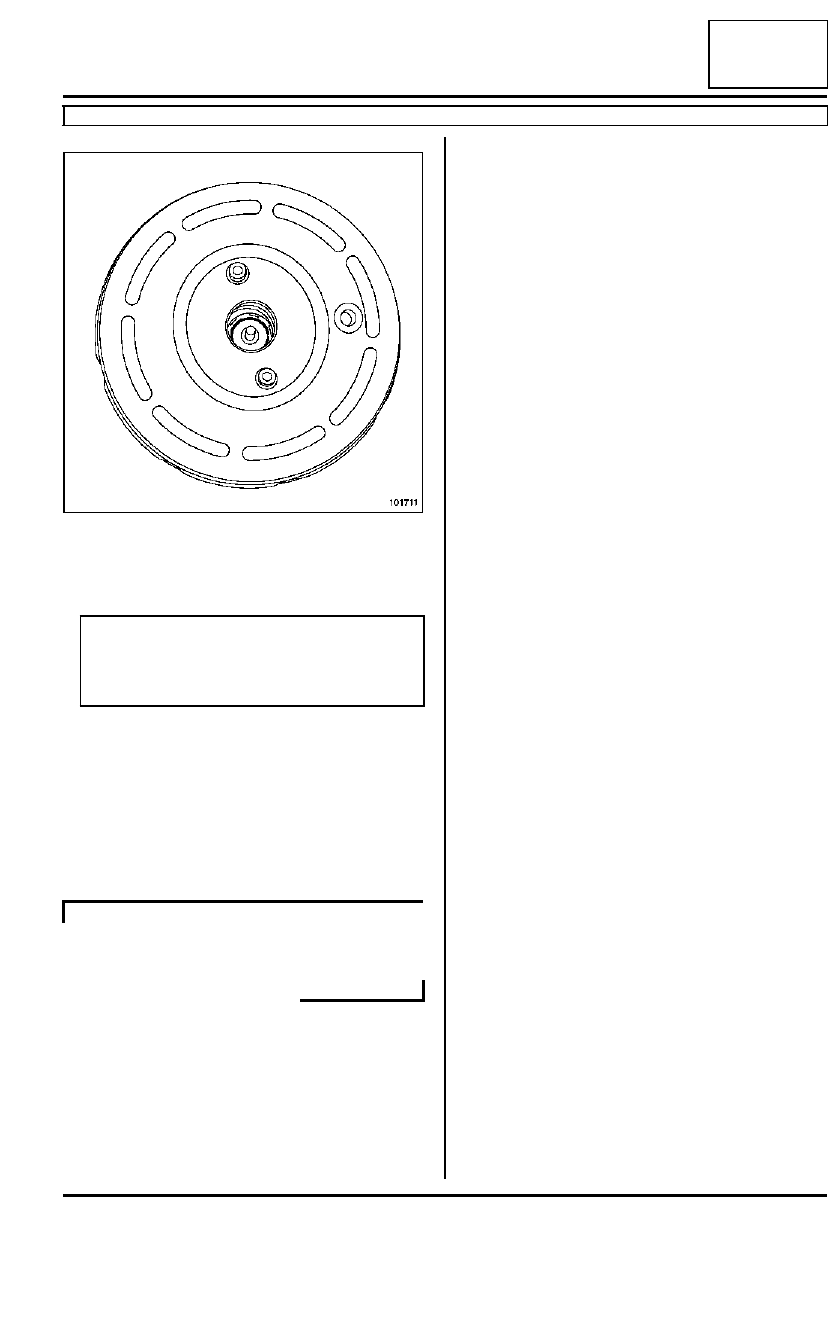

ATENCIÓN

Prestar atención durante la reposición de la
bomba de frenos al centrado de la copela en el
amplificador de frenado.

JH3 o JR5 o TL4

37A

-

4

MANDOS DE ELEMENTOS MECÁNICOS

Bomba de frenos: Extracción - Reposición

DIRECCIÓN A DERECHA

37A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Extraer:

- la tapa del motor (si el vehículo está equipado),

- la rejilla de alero (consultar Rejilla de alero: Ex-

tracción - Reposición),

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector eléctrico (4) del depósito
de la bomba de frenos.

Vaciar el depósito de la bomba de frenos con una je-
ringuilla.

Extraer:

- el tubo del emisor del embrague (5), si el vehículo

está equipado,

- los tubos de freno (6) en la bomba de frenos,

- las tuercas de fijación (7) de la bomba de frenos en

el amplificador,

- el conjunto «  bomba de frenos - depósito de la

bomba de frenos  »,

- el tornillo de fijación (8) del depósito de la bomba

de frenos en la bomba de frenos,

- el depósito de la bomba de frenos.

Pares de apriete

m

tornillo de fijación del
depósito de la bomba
de frenos

8,5 N.m

tuercas de fijación de la
bomba de frenos

50 N.m

tubos de freno en la
bomba de frenos

17 N.m

ATENCIÓN

Prever la caída del líquido de freno, para evitar el
deterioro de las piezas mecánicas y de carrocería
en la periferia del sistema de frenado.

113185

37A

-

5

MANDOS DE ELEMENTOS MECÁNICOS

Bomba de frenos: Extracción - Reposición

DIRECCIÓN A DERECHA

37A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir imperativamente las juntas (9) de la bomba
de frenos.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar correctamente el depósito de la bomba de
frenos en la bomba de frenos.

Poner el tornillo de fijación del depósito de la bomba
de frenos en la bomba de frenos.

Apretar al par el tornillo de fijación del depósito
de la bomba de frenos (8,5 N.m).

Colocar la bomba de frenos en alineamiento con el
amplificador de frenado para que la varilla de empu-
je entre en el alojamiento de la bomba de frenos.

Colocar las tuercas de fijación de la bomba de fre-
nos en el amplificador de frenado.

Apretar al par las tuercas de fijación de la bomba
de frenos (50 N.m) en el amplificador.

Colocar los tubos de freno en la bomba de frenos

Apretar al par los tubos de freno en la bomba de
frenos (17 N.m).

Colocar el tubo del emisor del embrague.

Conectar el conector eléctrico en el depósito de la
bomba de frenos.

III - ETAPA FINAL

Colocar:

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero),

112622

101711

ATENCIÓN

Prestar atención durante la reposición de la
bomba de frenos al centrado de la copela en el
amplificador de frenado.

JH3 o JR5 o TL4
