36B

-

25

DIRECCIÓN ASISTIDA

Volante de dirección: Extracción - Reposición

36B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desbloquear la columna de dirección.

Bloquear el calculador del airbag con el útil de dia-
gnóstico (consultar MR 394 Diagnóstico, 88C,
Airbag y pretensores, Proceso de bloqueo del
calculador del airbag).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer el airbag frontal (consultar Airbag frontal
del conductor: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Poner las ruedas rectas.

Desconectar los conectores (1) (si el vehículo está
equipado).

Extraer:

- el tornillo (2) del volante,

- el volante.

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillo del volante

44 N.m

IMPORTANTE

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
en el cuadro de instrumentos se enciende fijo
(con el contacto puesto). El bloqueo del calcula-
dor del airbag permite igualmente desbloquear el
cerrojo eléctrico de la columna de dirección

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (airbag y pretensores) cerca de una fuente
de calor o de una llama; hay riesgo de que se
activen los airbags o los pretensores.

IMPORTANTE

Sustituir imperativamente la columna de direc-
ción en caso de activado del airbag.

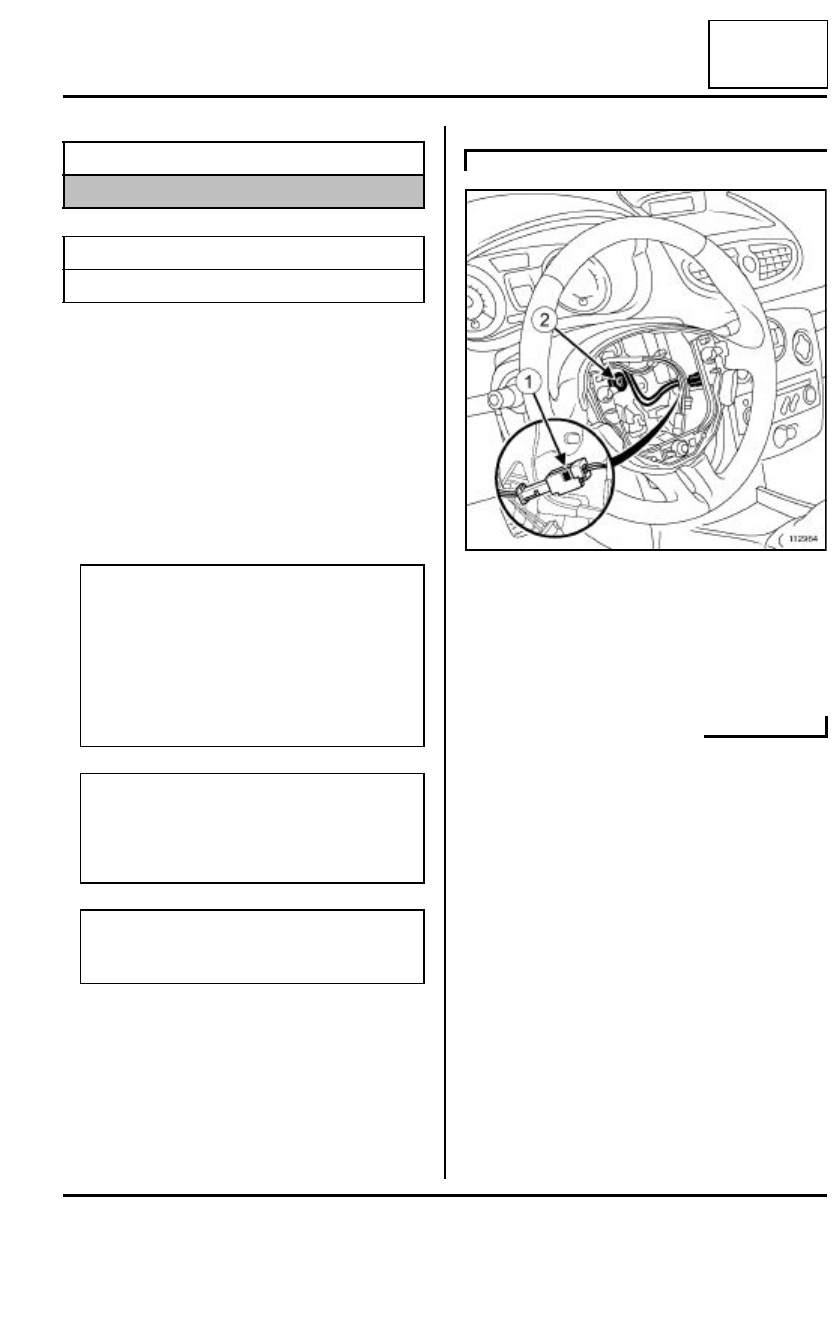

DIRECCIÓN A IZQUIERDA

112964

36B

-

26

DIRECCIÓN ASISTIDA

Volante de dirección: Extracción - Reposición

36B

Desconectar el conector (1) (si el vehículo está equi-
pado).

Extraer:

- el tornillo (2) del volante,

- el volante.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

El volante está indexado en la columna mediante un
doble diente.

Sustituir sistemáticamente el tornillo del volante en
cada extracción.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Pasar los diferentes conectores por el orificio del vo-
lante

Colocar:

- el volante a su posición inicial,

- el tornillo nuevo del volante.

Apretar al par el tornillo del volante  (44 N.m).

Conectar los conectores (si el vehículo está equipa-
do)

III - ETAPA FINAL

Colocar el airbag frontal (consultar Airbag frontal
del conductor: Extracción - Reposición).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Desbloquear el calculador del airbag utilizando elú-
til de diagnóstico (consultar MR 394 Diagnóstico,
88C, Airbag y pretensores, Proceso de bloqueo
del calculador del airbag).

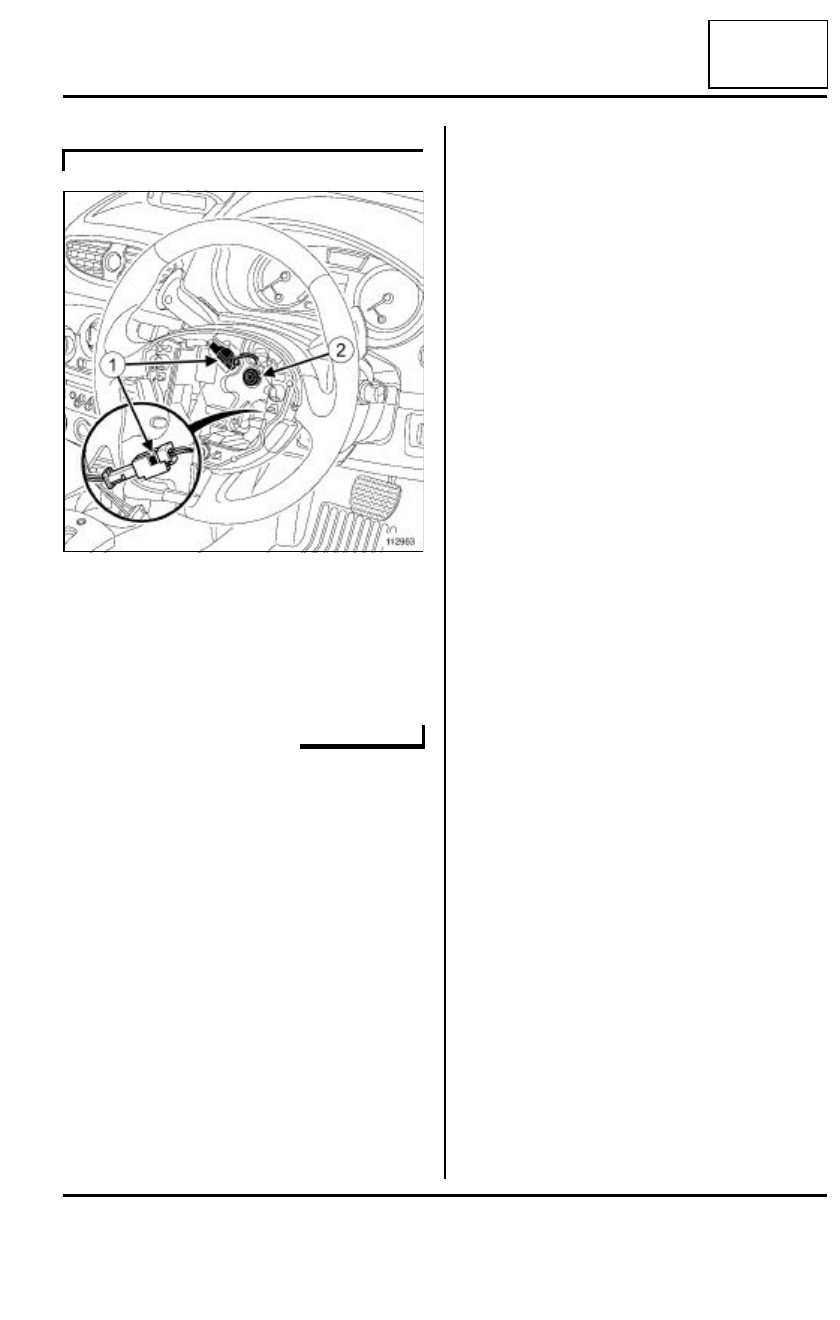

DIRECCIÓN A DERECHA

112963

36B

-

27

DIRECCIÓN ASISTIDA

Calculador de dirección asistida eléctrica: configuración

36B

Configurar el calculador de dirección asistida eléctri-
ca (consultar MR 394 Diagnóstico, 36B, Dirección
asistida eléctrica, Sustitución de órganos).

37A

-

1

MANDOS DE ELEMENTOS MECÁNICOS

Bomba de frenos: Extracción - Reposición

K4J o K4M o K9K, y DIRECCIÓN A IZQUIERDA

37A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición).

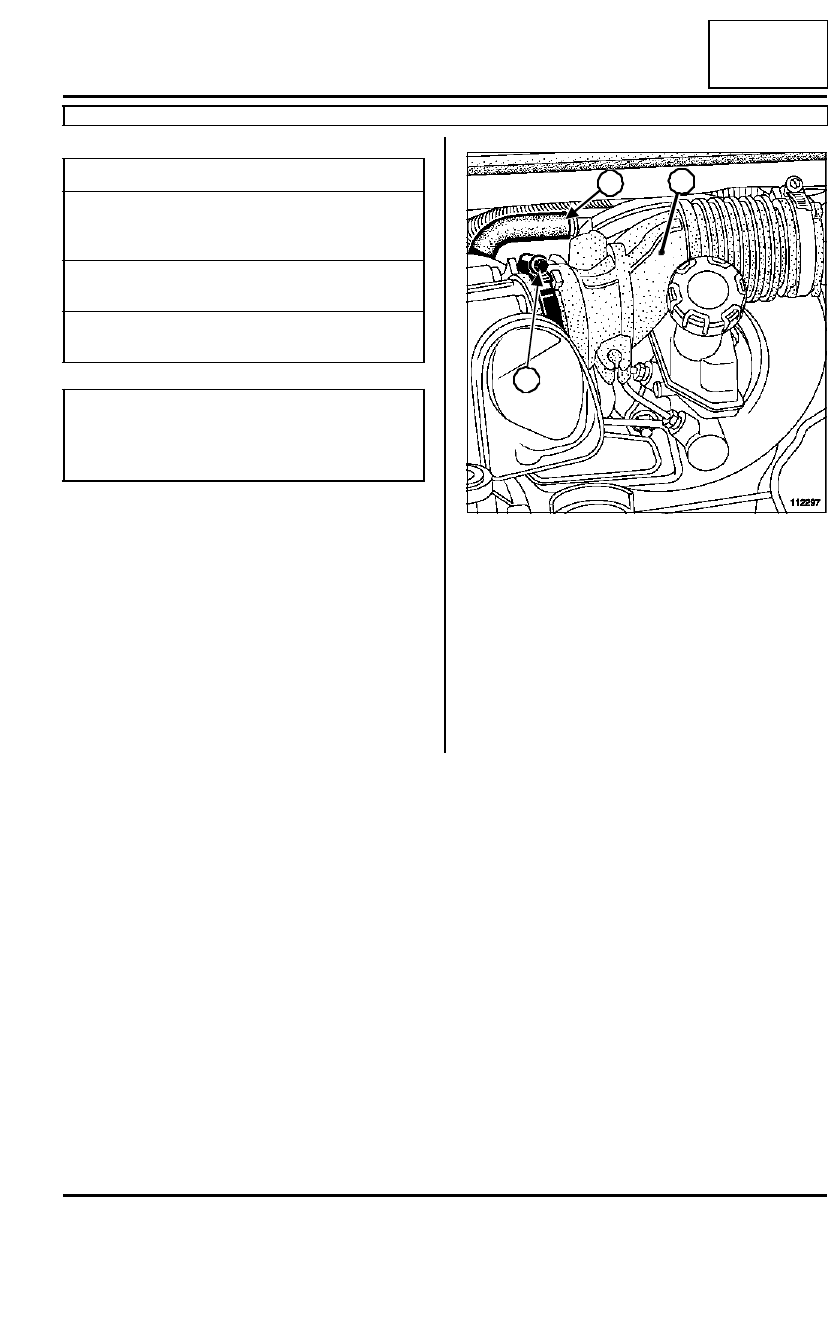

Aflojar la abrazadera (1) del conducto de aire.

Retirar el tubo (2) del conducto de aire.

Extraer el conducto de aire (3).

Pares de apriete

m

tornillo de fijación del
depósito de la bomba
de frenos

8,5 N.m

tuercas de fijación de la
bomba de frenos

50 N.m

tubos de freno en la
bomba de frenos

17 N.m

ATENCIÓN

Prever la caída del líquido de freno, para evitar el
deterioro de las piezas mecánicas y de carrocería
en la periferia del sistema de frenado.

112297

1

2

3
