36B

-

17

DIRECCIÓN ASISTIDA

Empuñadura de reglaje de la columna de dirección: Extracción - Reposición

36B

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la empuñadura de reglaje,

- el mecanismo de bloqueo,

- la tuerca de fijación de la empuñadura de reglaje.

Colocar:

- el mecanismo de bloqueo,

- la empuñadura de reglaje,

- la arandela,

- la tuerca del eje de la empuñadura de reglaje.

III - ETAPA FINAL

Enganchar las dos semi-coquillas.

Poner los tornillos de fijación de las semi-coquillas.

Colocar el cárter inferior.

Conectar los diferentes conectores (según el nivel
de equipamiento).

Enganchar el cárter inferior.

Colocar:

- el clip (o tornillo) de fijación del cárter inferior,

- los tornillos de fijación del cárter inferior,

- la tapa lateral del cuadro de instrumentos,

VEHÍCULO CON TARJETA

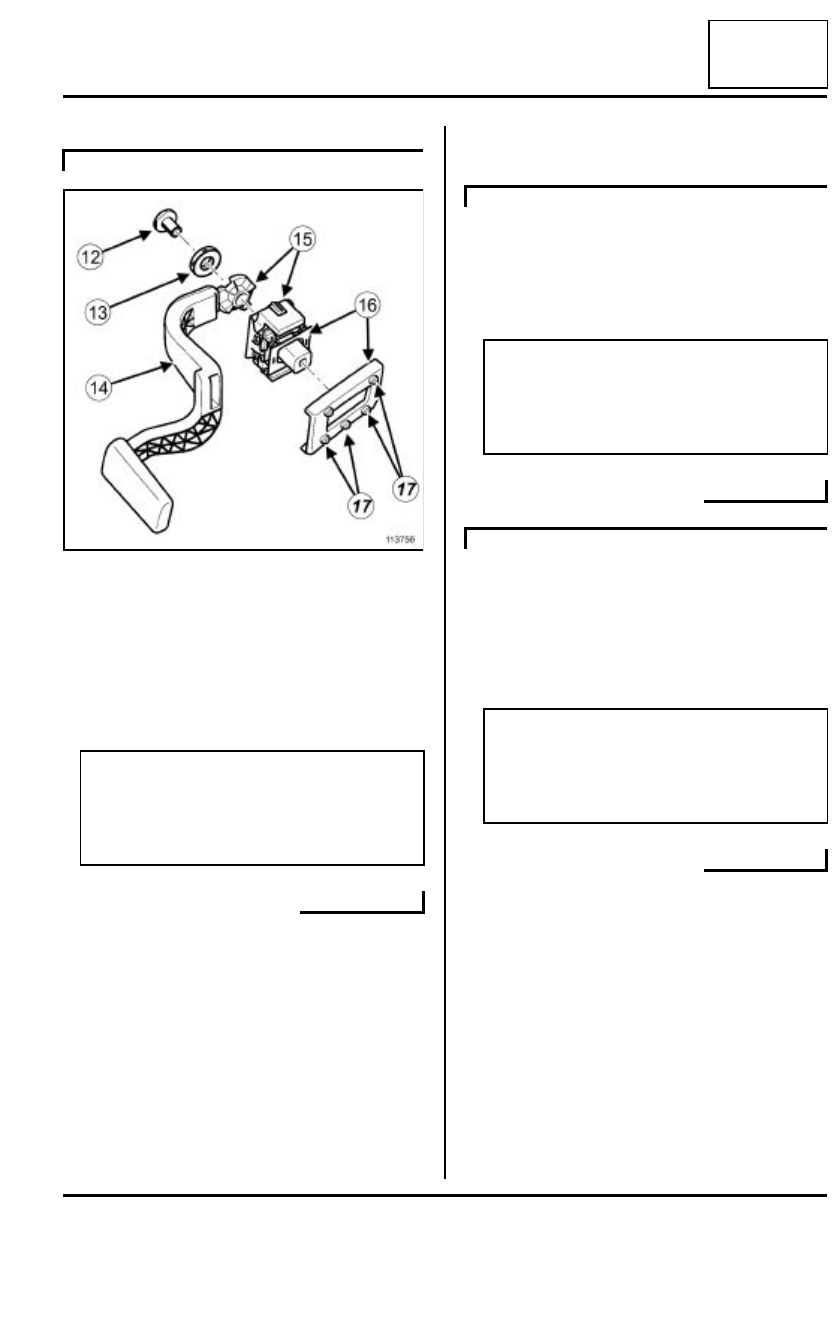

113756

(12)

Tuerca del eje de la empuña-
dura de reglaje

(13)

Arandela

(14)

Empuñadura

(15)

Sectores dentados

(16)

Mecanismo de bloqueo

Nota:

En la reposición de la empuñadura, controlar la
correcta colocación de los tacos (17) del sector
dentado y del sentido del mecanismo de blo-
queo.

VEHÍCULO CON LLAVE

Nota:

El apriete de la empuñadura determina el esfue-
rzo necesario que hay que aplicar a ésta para su
maniobra. Hacer distintas pruebas para determi-
nar el apriete correcto.

VEHÍCULO CON TARJETA

Nota:

El apriete de la empuñadura determina el esfue-
rzo necesario que hay que aplicar a ésta para su
maniobra. Hacer distintas pruebas para determi-
nar el apriete correcto.

36B

-

18

DIRECCIÓN ASISTIDA

Empuñadura de reglaje de la columna de dirección: Extracción - Reposición

36B

- la moldura cubre-tornillos,

- el guarnecido inferior del tablero de a bordo lado

del conductor,

- las grapas de fijación del guarnecido inferior del ta-

blero de a bordo lado del conductor.

Conectar la batería (consultar Batería: Extracción -
Reposición).

36B

-

19

DIRECCIÓN ASISTIDA

Columna de dirección: Extracción - Reposición

36B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desbloquear la columna de dirección.

Bloquear el calculador del airbag con el útil de dia-
gnóstico (consultar MR 394 Diagnóstico, 88C,
Airbag y pretensores, Proceso de bloqueo del
calculador del airbag).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer el Airbag frontal (consultar Airbag frontal
del conductor: Extracción - Reposición).

Extraer el volante de dirección (consultar 36B, Di-
rección asistida,  Volante de dirección: Extrac-
ción - Reposición, página 36B-25).

Extraer el conjunto de mandos bajo el volante (con-
sultar  Conjunto de mandos bajo el volante: Ex-
tracción - Reposición).

Extraer el casquillo receptor del antiarranque (con-
sultar  Casquillo receptor: Extracción - Reposi-
ción).

Extraer el contactor de arranque, en caso de susti-
tuir la columna de dirección (consultar Contactor de
arranque: Extracción - Reposición).

Extraer el cerrojo eléctrico de la columna de direc-
ción (consultar Cerrojo eléctrico de la columna de
dirección: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Levantar la moqueta del suelo para acceder al tor-
nillo de la pinza abatible.

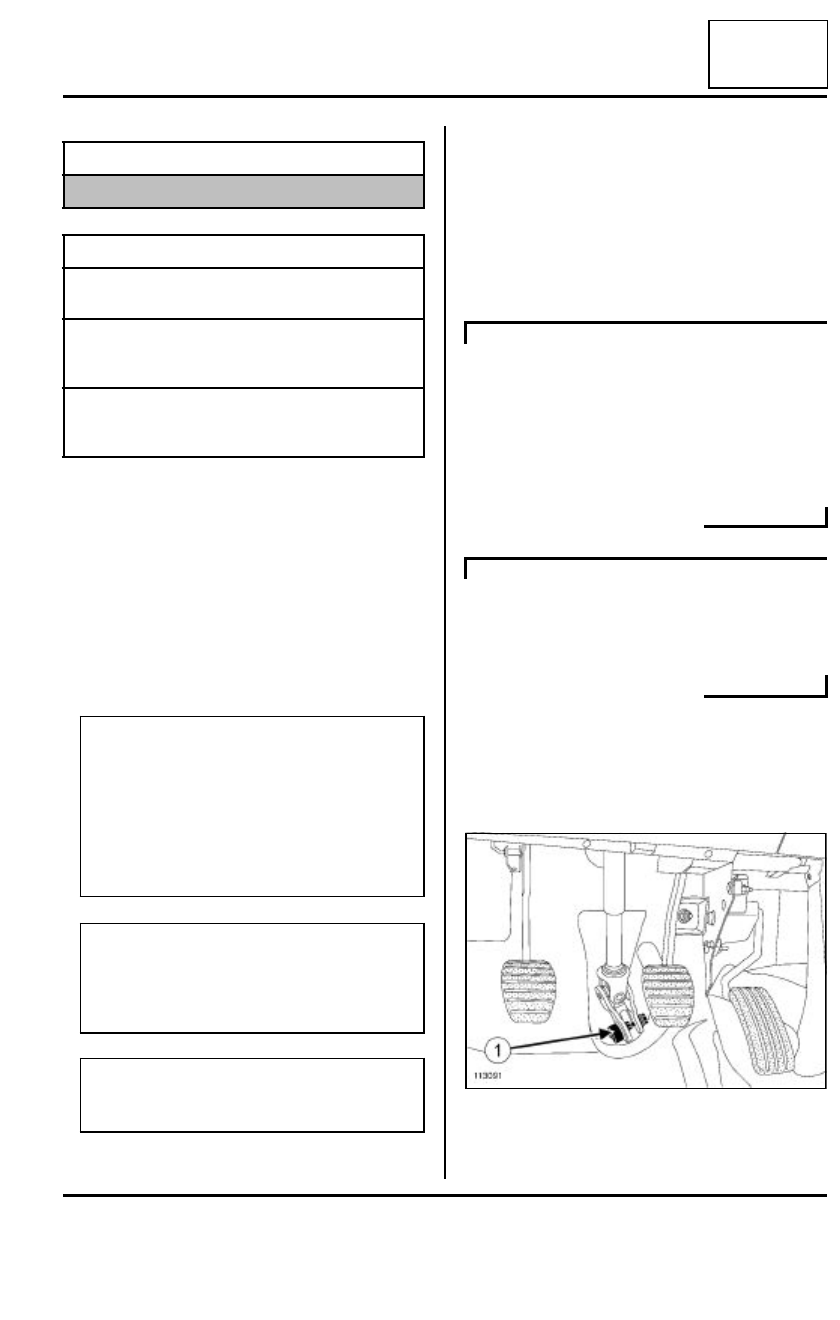

Extraer la campana (1) de la pinza abatible (no con-
servarla).

Poner las ruedas rectas.

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillos de fijación de la
columna de dirección

21 N.m

tornillo de unión de la
columna de dirección
con el eje intermedio

32 N.m

tornillo de la pinza abati-
ble en la caja de direc-
ción

24 N.m

IMPORTANTE

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
en el cuadro de instrumentos se enciende fijo
(con el contacto puesto). El bloqueo del calcula-
dor del airbag permite igualmente desbloquear el
cerrojo eléctrico de la columna de dirección.

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (airbag y pretensores) cerca de una fuente
de calor o de una llama; hay riesgo de que se
activen los airbags o los pretensores.

IMPORTANTE

Sustituir imperativamente la columna de direc-
ción en caso de activado del airbag.

VEHÍCULO CON LLAVE

VEHÍCULO CON TARJETA

113091

36B

-

20

DIRECCIÓN ASISTIDA

Columna de dirección: Extracción - Reposición

36B

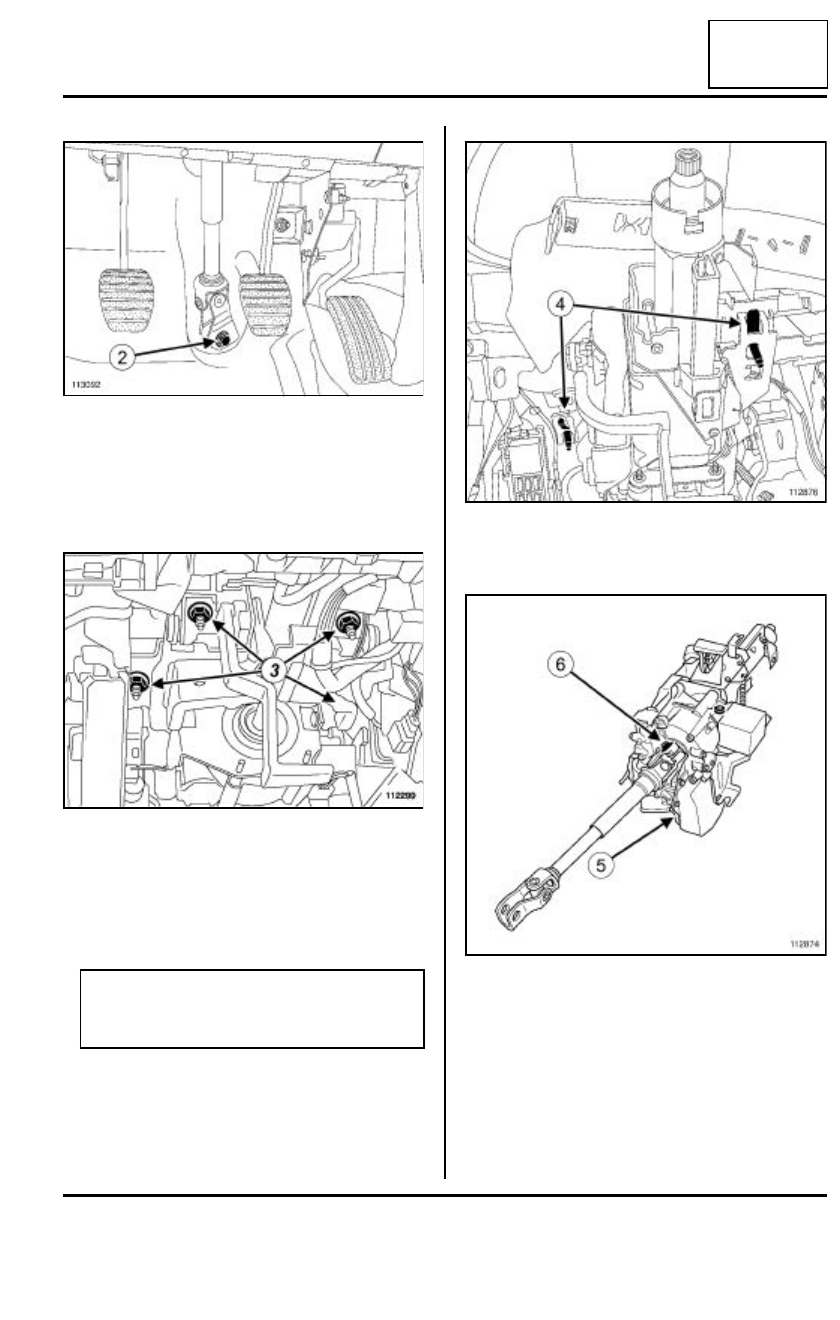

Extraer:

- el tornillo (2) de la pinza abatible (no conservarla),

- la tuerca de la pinza abatible (no conservarla).

Quitar el tornillo (2) de pinza abatible (no conservar-
lo).

Quitar los tornillos (3) de fijación de la columna de
dirección en el travesaño.

Poner una cala de aproximadamente 20 cm en el
piso bajo el tornillo del eje intermedio (6) para poder
colocar la columna antes de desconectar las co-
nexiones (5).

Sacar la columna de dirección de las pre-sujeciones
(4) para depositarla sobre el calce.

Desconectar los tres conectores (5) manteniendo la
columna sobre el calce.

Extraer:

- la columna de dirección con el eje intermedio.

- el tornillo (6) de unión de la columna de dirección

con el eje intermedio,

- el eje intermedio de la columna de dirección.

113092

112299

Nota:

La longitud del cable no es suficiente para poder
depositar directamente la columna en el piso.

112876

112874
