DIRECCIÓN ASISTIDA

Eje intermedio: Extracción - Reposición

36B

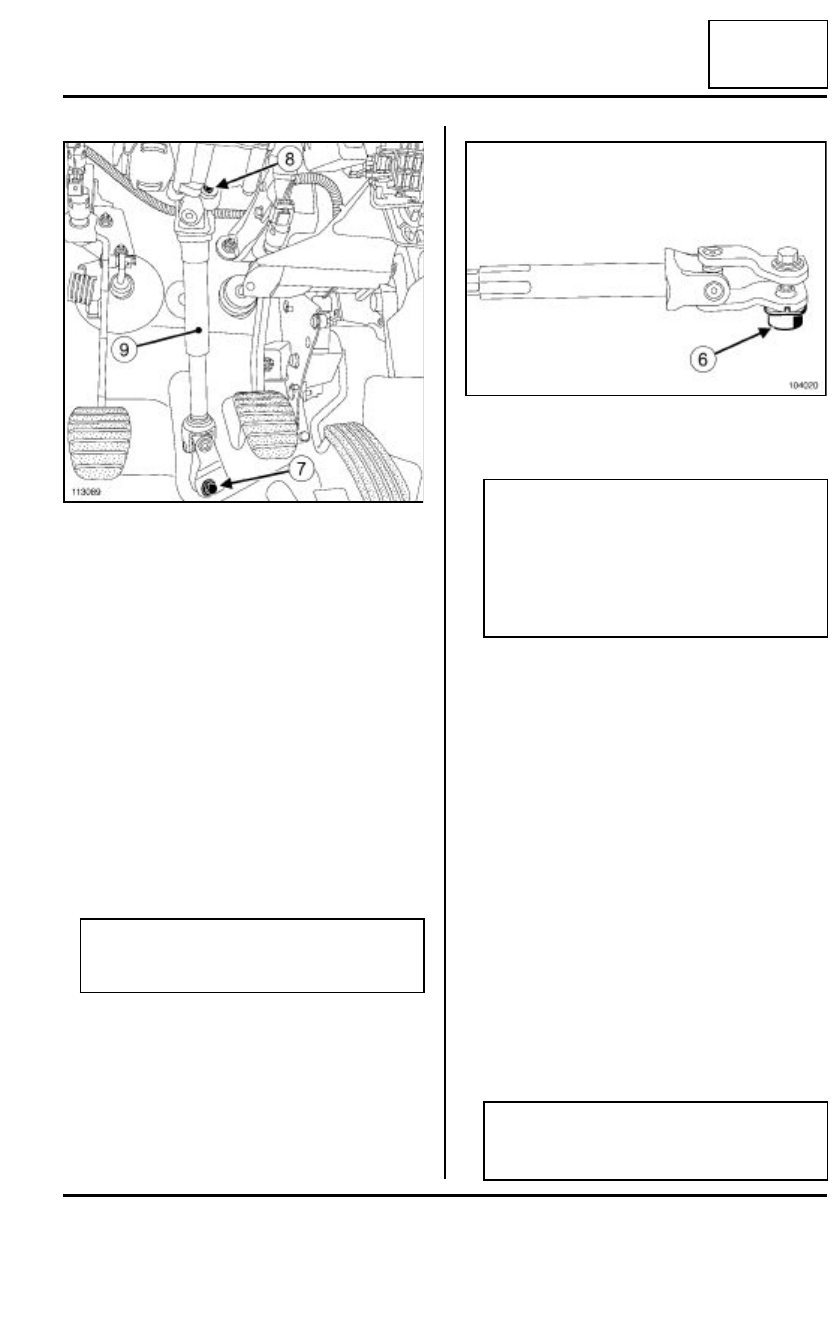

Extraer:

- el tornillo (7) de la pinza abatible (no conservarlo),

- la tuerca de la pinza abatible (no conservarla),

- el tornillo (8) del eje intermedio en la columna,

- el eje intermedio (9).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir sistemáticamente el tornillo y la tuerca-leva
de la pinza abatible tras cada extracción.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el eje intermedio en su posición inicial.

Respetar el sentido de montaje del tornillo y de la
tuerca leva de pinza abatible.

Colocar el eje intermedio en la columna de direc-
ción.

Apretar previamente el tornillo de fijación del eje en
la columna.

Tirar del eje intermedio para asegurarse de la pre-
sencia del tornillo en la garganta

Colocar:

- la pinza abatible,

- la tuerca-leva y el tornillo de la pinza abatible.

Preapretar la tuerca-leva y el tornillo de la pinza
abatible.

Tirar del eje intermedio para asegurarse de la pre-
sencia del tornillo en la garganta

Apretar a los pares:

- el tornillo de la pinza abatible en la caja de di-

rección (24 N.m),

- el tornillo de la columna de dirección (32 N.m).

Colocar la moqueta del suelo.

113089

ATENCIÓN

Tener la precaución de no separar las dos partes
deslizantes del eje intermedio.

104020

Nota:

- sustituir imperativamente el tornillo y la tuerca-

leva (6) de pinza abatible después de cada des-
montaje,

- en un eje intermedio nuevo, la tuerca-leva de la

pinza abatible viene previamente montada, no
extraer la campana (6).

Nota:

Verificar que la moqueta del suelo está situada
bajo el tope del pedal del acelerador.

36B

-

14

DIRECCIÓN ASISTIDA

Eje intermedio: Extracción - Reposición

36B

III - ETAPA FINAL

Colocar el cárter inferior.

Conectar los diferentes conectores (según el nivel
de equipamiento).

Enganchar el cárter inferior.

Colocar:

- el clip de fijación del cárter inferior,

- los tornillos de fijación del cárter inferior,

- la tapa lateral del cuadro de instrumentos,

- la moldura cubre-tornillos,

- el guarnecido inferior del tablero de a bordo lado

del conductor,

- las grapas de fijación del guarnecido inferior del ta-

blero de a bordo lado del conductor.

Conectar la batería (consultar Batería: Extracción -
Reposición).

36B

-

15

DIRECCIÓN ASISTIDA

Empuñadura de reglaje de la columna de dirección: Extracción - Reposición

36B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

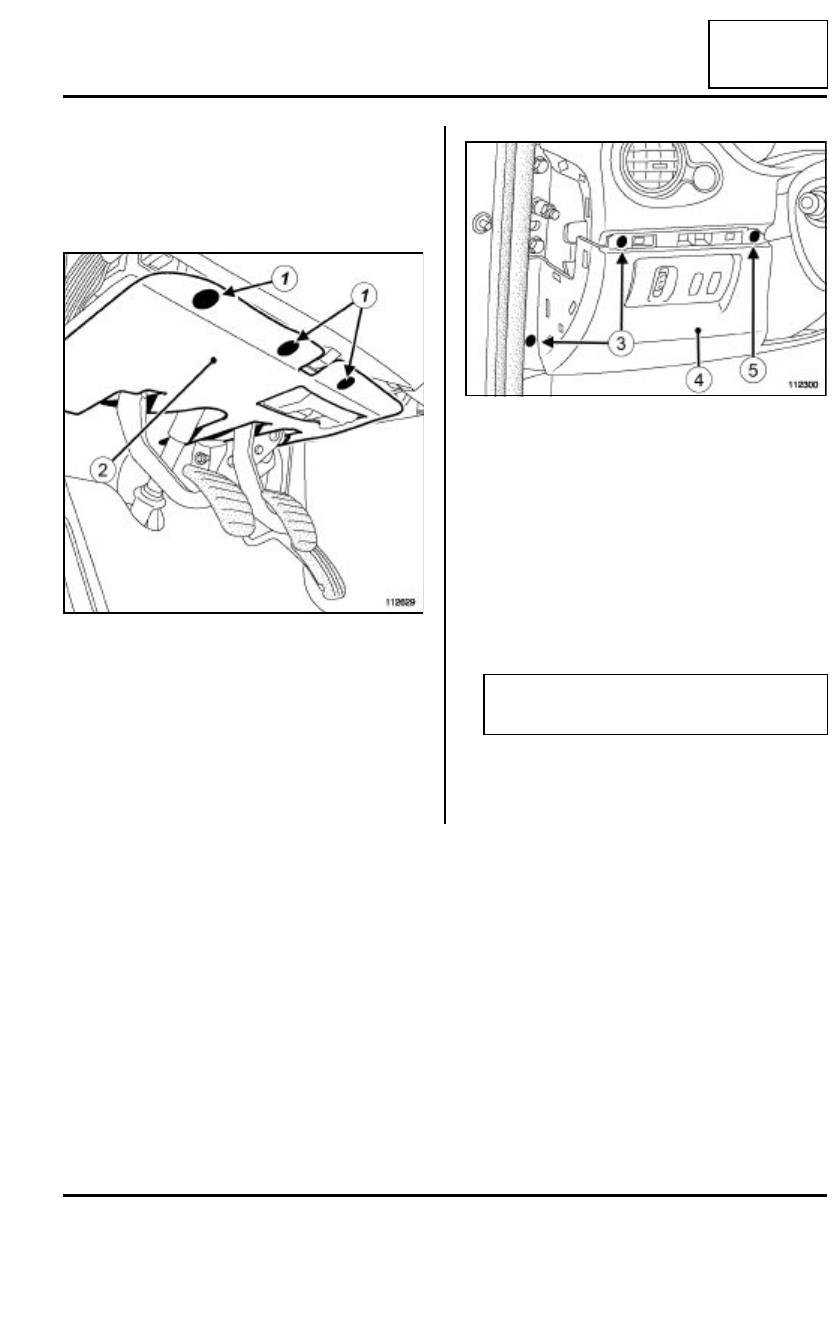

- las grapas (1) de fijación del guarnecido inferior del

tablero de a bordo lado del conductor,

- el guarnecido (2) inferior del tablero de a bordo

lado del conductor.

Extraer:

- la moldura cubre-tornillos,

- la tapa lateral del cuadro de instrumentos.

Extraer:

- los tornillos (3) de fijación del cárter inferior,

- el clip (o tornillos) (5) de fijación del cárter inferior.

Soltar el cárter inferior (4).

Desconectar los diferentes conectores (según el ni-
vel de equipamiento).

Extraer el cárter inferior.

Quitar los tornillos de fijación de las semi-coquillas
(consultar Conjunto de mandos bajo el volante:
Extracción - Reposición).

Soltar las dos semi-coquillas.

Extraer la semi-coquilla inferior.

112629

112300

Nota:

No extraer el conjunto de mando bajo el volante.

36B

-

16

DIRECCIÓN ASISTIDA

Empuñadura de reglaje de la columna de dirección: Extracción - Reposición

36B

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

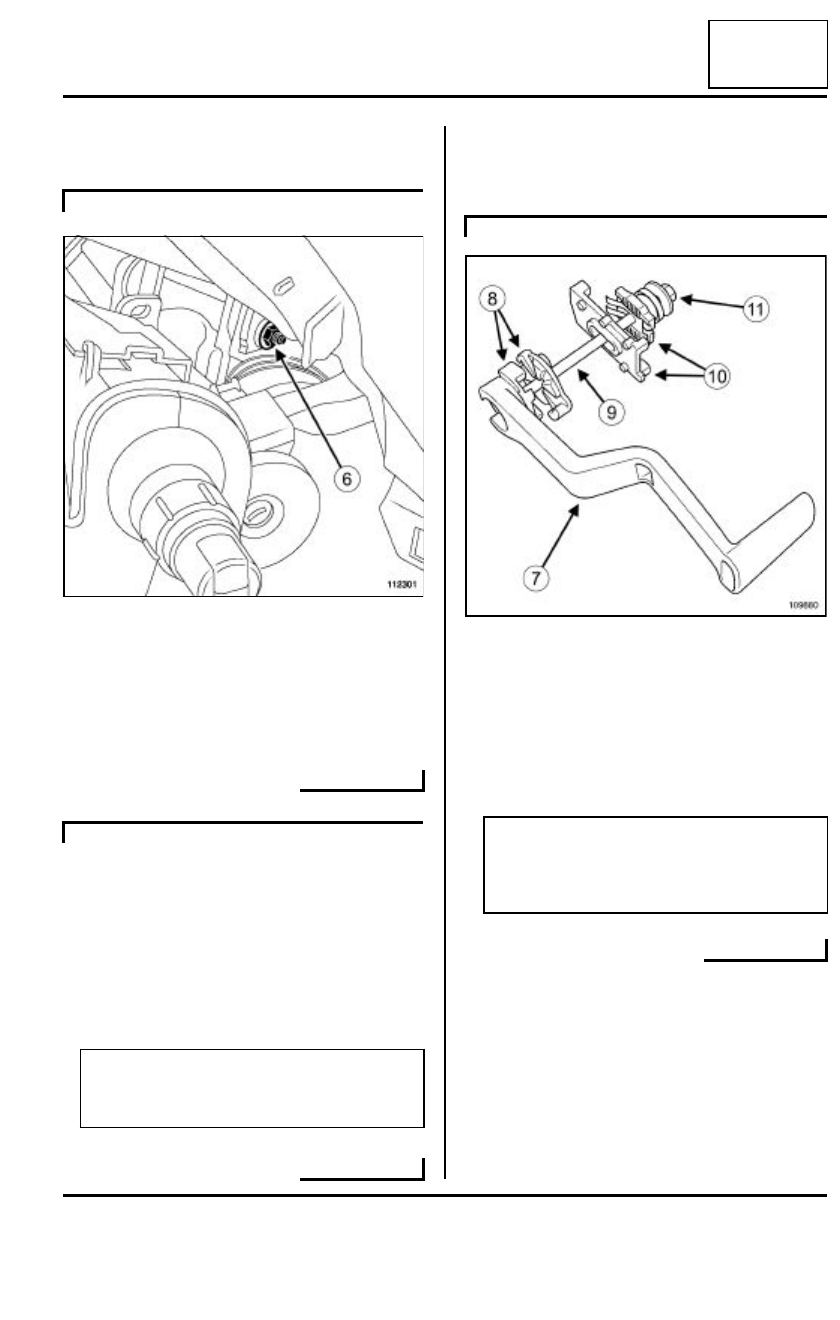

Extraer:

- la tuerca (6) del eje de la empuñadura de reglaje,

- el mecanismo de bloqueo,

- la empuñadura de reglaje.

Extraer:

- la tuerca (12) del eje de la empuñadura de reglaje

con una llave de 18,

- la arandela,

- la empuñadura de reglaje,

- el mecanismo de bloqueo.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

VEHÍCULO CON LLAVE

112301

VEHÍCULO CON TARJETA

Nota:

el eje de unión está prisionero en la columna de
dirección.

VEHÍCULO CON LLAVE

109880

(7)

Empuñadura

(8)

Sectores dentados

(9)

Eje de unión

(10)

Mecanismo de bloqueo

(11)

Tuerca del eje de la empuña-
dura de reglaje

Nota:

En la reposición de la empuñadura, controlar la
correcta colocación de los dos sectores denta-
dos y del muelle de sujeción.
