36B

-

9

DIRECCIÓN ASISTIDA

Caja de dirección asistida: Extracción - Reposición

DIRECCIÓN A DERECHA

36B

Apretar a los pares:

- las tuercas de bieleta de reenvío de la barra es-

tabilizadora (44 N.m),

- las tuercas de la rótula de dirección (35 N.m).

III - ETAPA FINAL

Colocar:

- el protector bajo el motor,

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).

Efectuar un reglaje de los trenes rodantes delante-
ros (consultar Reglaje del tren delantero).

Efectuar imperativamente una inicialización del sis-
tema de las lámparas de xenón (si el vehículo está
equipado); (consultar MR 394 Diagnóstico, 80C,
Lámparas de xenón, Sustitución de órganos).

36B

-

10

DIRECCIÓN ASISTIDA

Caja de dirección asistida: Extracción - Reposición

TL4, y DIRECCIÓN A IZQUIERDA

36B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to);.

Extraer:

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4),

- la cuna (consultar 31A,  Elementos portadores

delanteros, Cuna del tren delantero: Extracción
- Reposición, página 31A-25).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

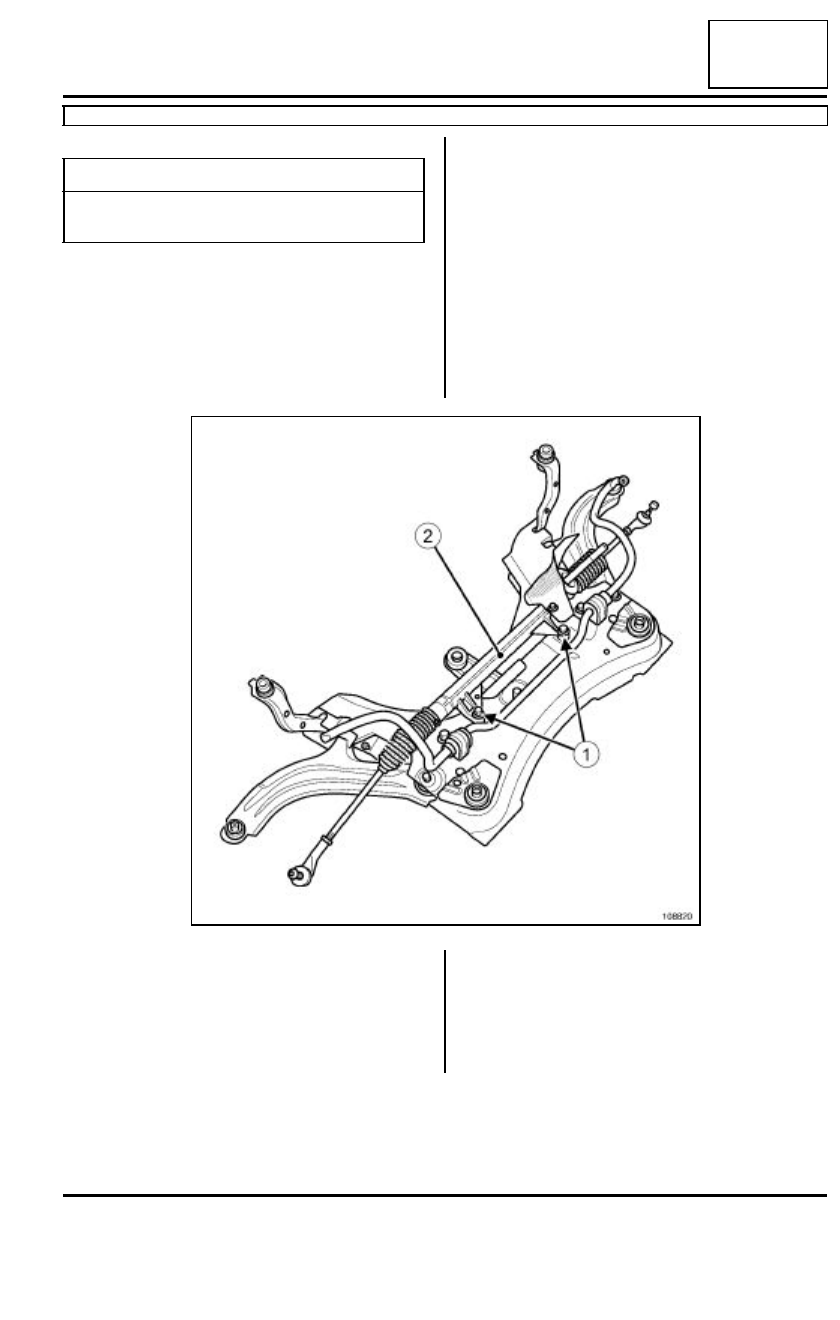

Extraer:

- los tornillos de fijación de la pantalla térmica,

- la pantalla térmica,

- los tornillos (1) de fijación de la caja de dirección,

- la caja de dirección (2).

Pares de apriete

m

tornillos de fijación de la
caja de dirección

110 N.m

108820

36B

-

11

DIRECCIÓN ASISTIDA

Caja de dirección asistida: Extracción - Reposición

TL4, y DIRECCIÓN A IZQUIERDA

36B

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir sistemáticamente en cada extracción:

- las tuercas de freno de la bieleta de reenvío de la

barra estabilizadora,

- el tornillo y la tuerca-leva de pinza abatible.

Poner las ruedas rectas.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la caja de dirección,

- los tornillos de fijación de la caja de dirección,

- la pantalla térmica,

- los tornillos de fijación de la pantalla térmica.

Apretar al par los tornillos de fijación de la caja de
dirección (110 N.m).

III - ETAPA FINAL

Colocar:

- la cuna (consultar 31A,  Elementos portadores

delanteros, Cuna del tren delantero: Extracción
- Reposición, página 31A-25),

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).

Efectuar un reglaje de los trenes rodantes delante-
ros (consultar Reglaje del tren delantero).

Efectuar imperativamente una inicialización del sis-
tema de las lámparas de xenón (si el vehículo está
equipado); (consultar MR 394 Diagnóstico, 80C,
Lámparas de xenón, Sustitución de órganos).

ATENCIÓN

Colocar imperativamente una cala de 10 mm de
espesor entre el travesaño del radiador y la
cuna, y centrar el peón del travesaño del radia-
dor en el orificio de la cuna a la altura de la fija-
ción delantera del brazo inferior, para apretar al
par las fijaciones del travesaño del radiador.

36B

-

12

DIRECCIÓN ASISTIDA

Eje intermedio: Extracción - Reposición

36B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

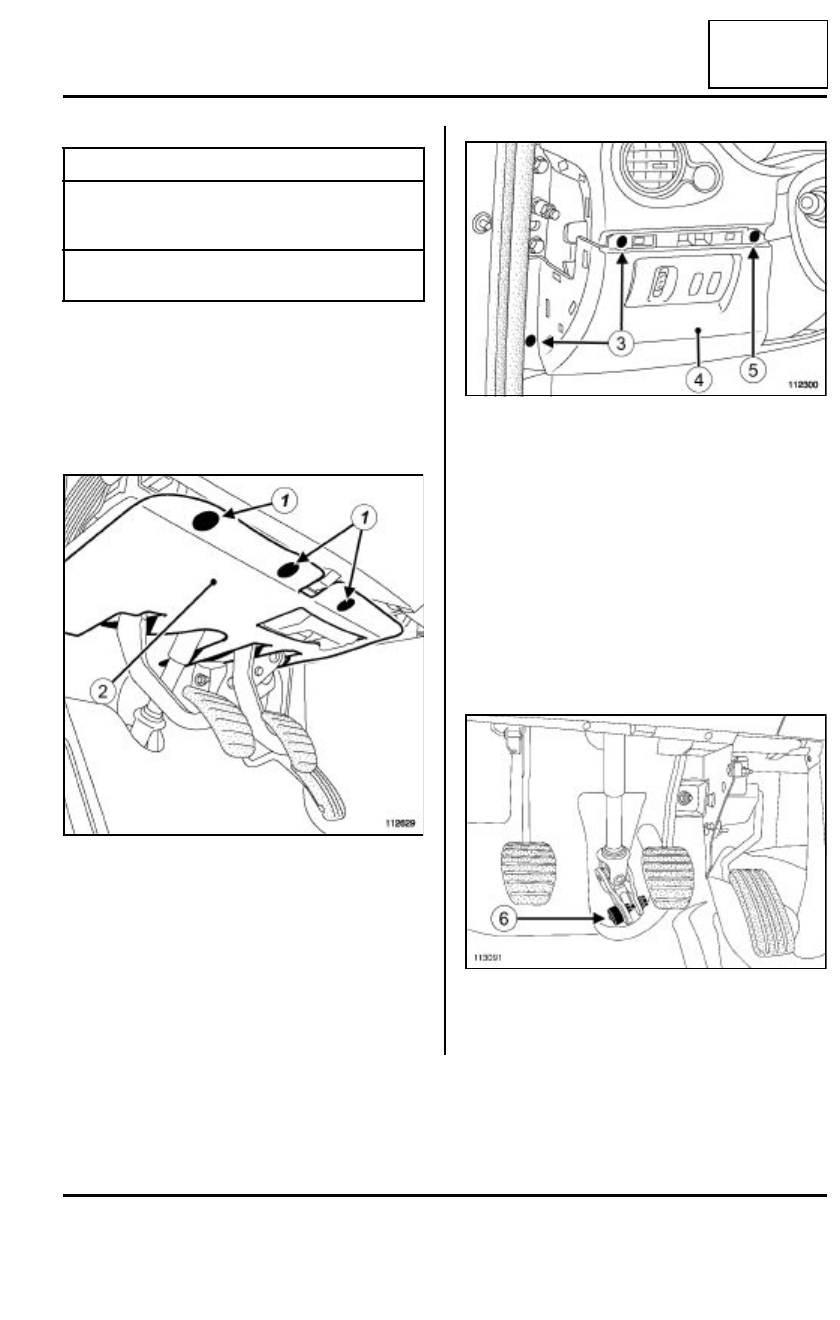

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- las grapas (1) de fijación del guarnecido inferior del

tablero de a bordo lado del conductor,

- el guarnecido (2) inferior del tablero de a bordo

lado del conductor.

Extraer:

- la moldura cubre-tornillos,

- la tapa lateral del cuadro de instrumentos.

Extraer:

- los tornillos (3) de fijación del cárter inferior,

- el clip (5) de fijación del cárter inferior.

Soltar el cárter inferior (4).

Desconectar los diferentes conectores (según el ni-
vel de equipamiento).

Extraer el cárter inferior.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Levantar la moqueta del suelo para acceder al tor-
nillo de la pinza abatible.

Extraer la campana (6) de la pinza abatible (no con-
servarla).

Poner las ruedas rectas.

Pares de apriete

m

tornillo de la pinza abati-
ble en la caja de direc-
ción

24 N.m

tornillo de la columna de
dirección

32 N.m

112629

112300

113091
