36B

-

1

DIRECCIÓN ASISTIDA

Dirección asistida: Prestación

36B

La asistencia es variable en función de la velocidad del
vehículo.

IMPORTANTE

No extraer nunca uno de los elementos que consti-
tuyen la columna de dirección.

Nota:

En diagnóstico, el testigo "Service" parpadea con la
frecuencia de 2 Hz.

36B

-

2

DIRECCIÓN ASISTIDA

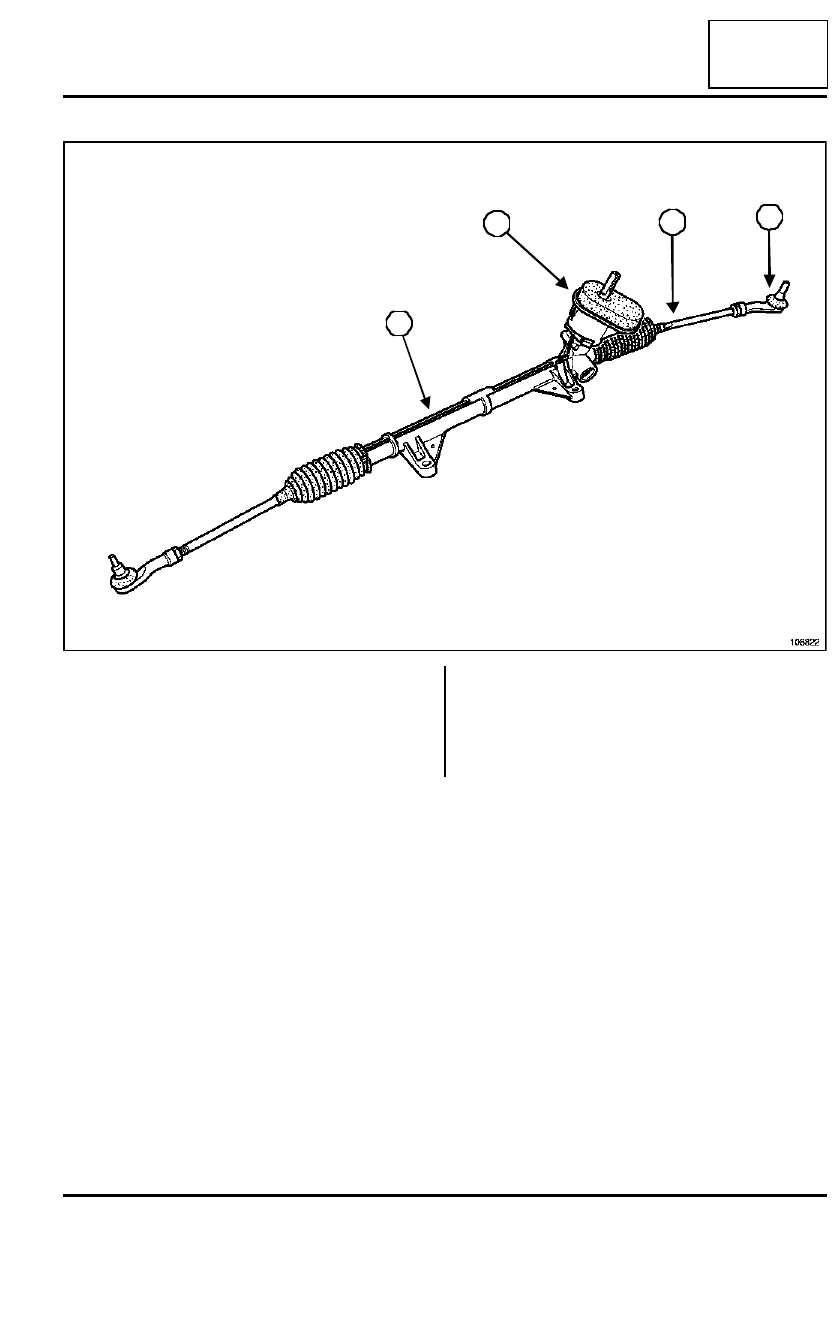

Caja de dirección asistida: Lista y localización de los elementos

36B

108822

4

3

2

1

(1)

Caja de dirección

(2)

Bieleta de dirección

(3)

Bieleta de rótula axial

(4)

Junta de tablero

36B

-

3

DIRECCIÓN ASISTIDA

Caja de dirección asistida: Extracción - Reposición

JH3 o JR5, y DIRECCIÓN A IZQUIERDA

36B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento);.

Extraer:

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4),

- el protector bajo el motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

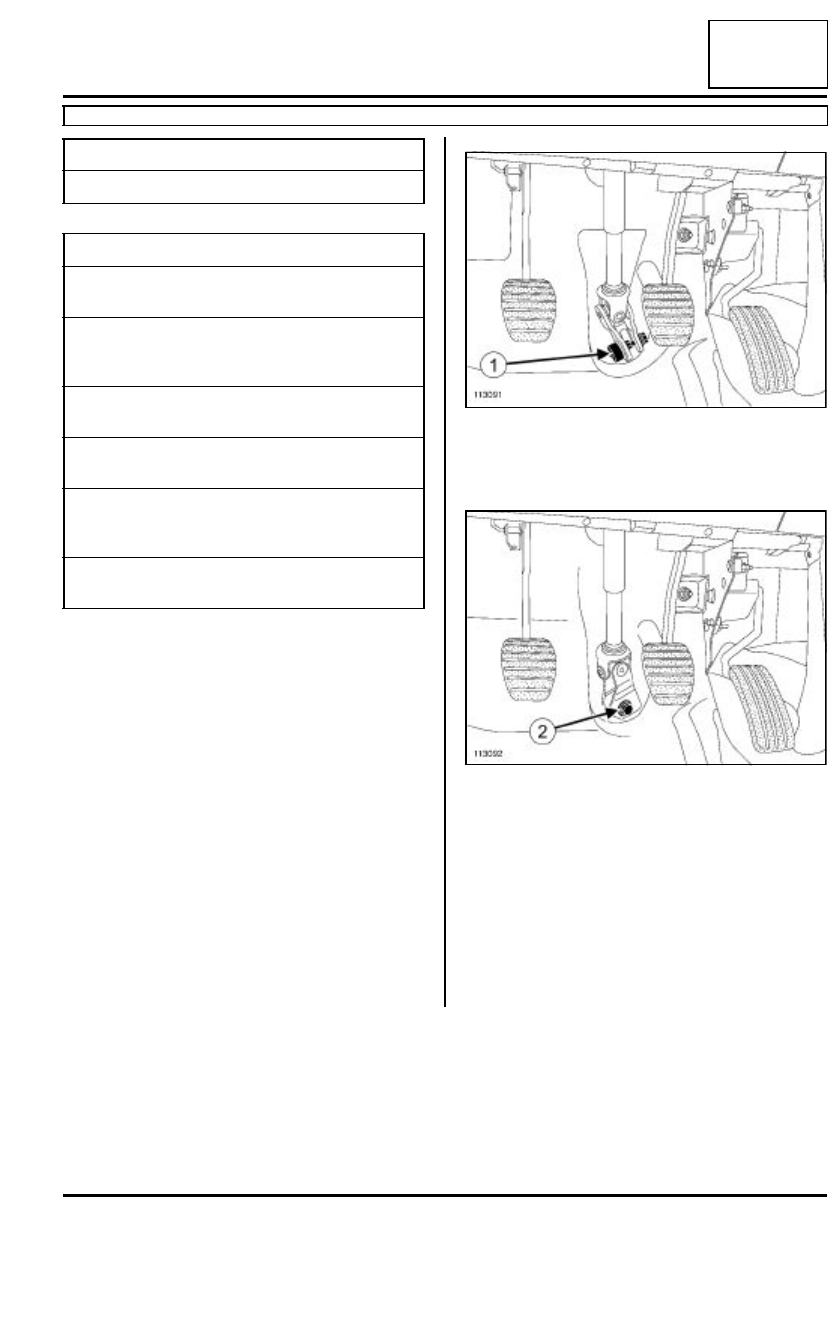

Levantar la moqueta del suelo para acceder al tor-
nillo de pinza abatible.

Extraer la campana (1) de la pinza abatible (no con-
servarla).

Poner las ruedas rectas.

Quitar el tornillo (2) de pinza abatible (no conservar-
lo).

Sacar la pinza abatible de la caja de dirección.

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Pares de apriete

m

tornillos de fijación de la
caja de dirección

110 N.m

tornillo de fijación de la
bieleta de recuperación
de par

105 N.m

tornillos de fijación de
bajada del escape

21 N.m

tornillo de fijación de la
pinza abatible

24 N.m

tuercas de bieleta de
reenvío de la barra esta-
bilizadora

44 N.m

tuercas de bieleta de
dirección

35 N.m

113091

113092

36B

-

4

DIRECCIÓN ASISTIDA

Caja de dirección asistida: Extracción - Reposición

JH3 o JR5, y DIRECCIÓN A IZQUIERDA

36B

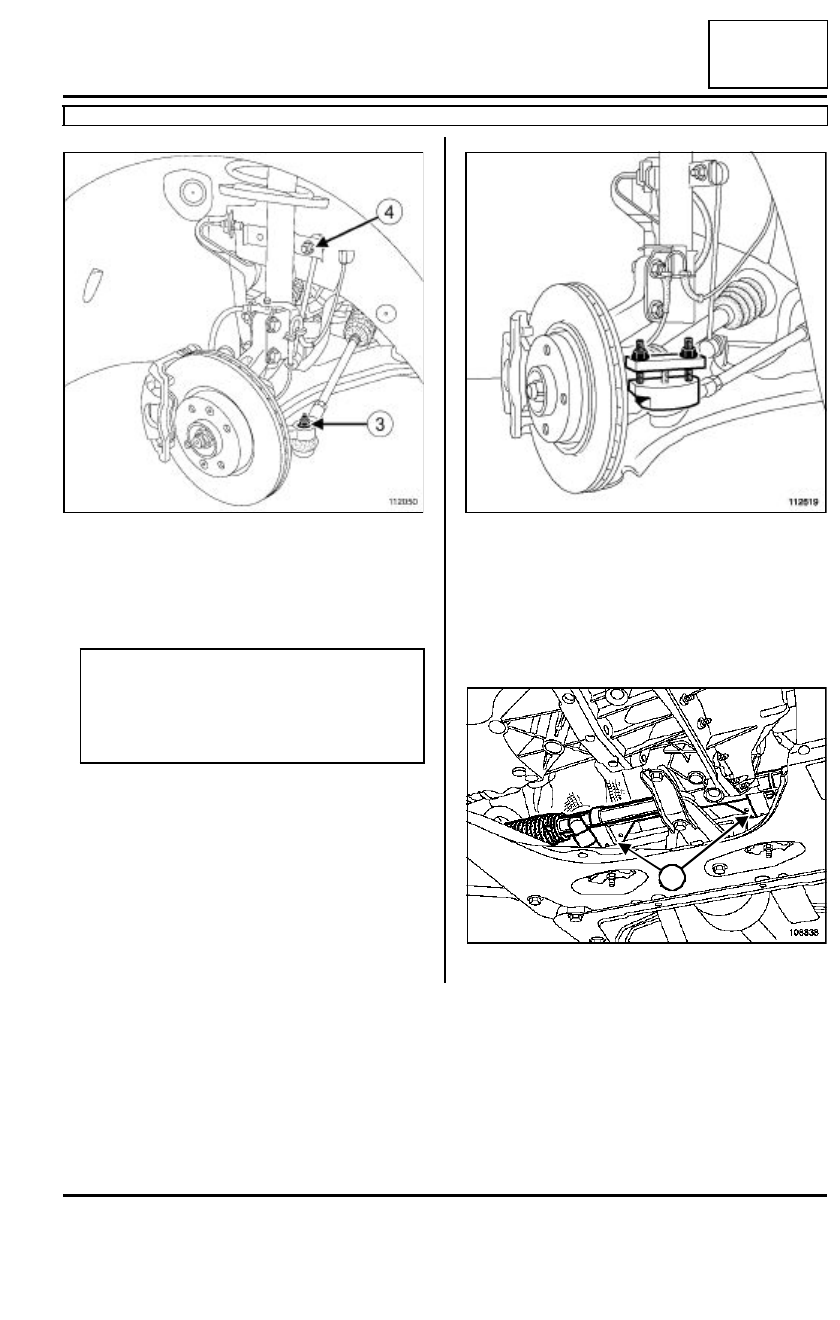

Extraer:

- las tuercas (3) de fijación de la bieleta de dirección,

- las tuercas (4) superiores de bieleta de reenvío de

la barra estabilizadora.

Extraer la rótula mediante el útil (1) Tav. 476 .

Bascular la barra estabilizadora hacia atrás del vehí-
culo.

Soltar el cableado de la sonda de oxígeno en la caja
de dirección.

Extraer la pantalla térmica en la caja de dirección.

Extraer las fijaciones (5) de la caja de dirección.

112050

Nota:

La rotación de la barra estabilizadora sobre sí
misma es indispensable para facilitar la coloca-
ción de la caja de dirección en el travesaño de la
cuna.

112619

108838
