36A

-

12

CONJUNTO DIRECCIÓN

Bieleta de rótula axial: Extracción - Reposición

36A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Extraer la rueda delantera del lado implicado(con-
sultar  35A, Ruedas y neumáticos:,  Rueda: Ex-
tracción - Reposición, página 35A-4).

Extraer la bieleta de dirección(consultar 36A, Con-
junto dirección, Bieleta de dirección: Extracción
- Reposición, página 36A-10).

Extraer el fuelle de la caja de dirección (consultar
36A, Conjunto dirección, Fuelle de caja de direc-
ción: Extracción - Reposición, página 36A-14).

Desbloquear la columna de dirección.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

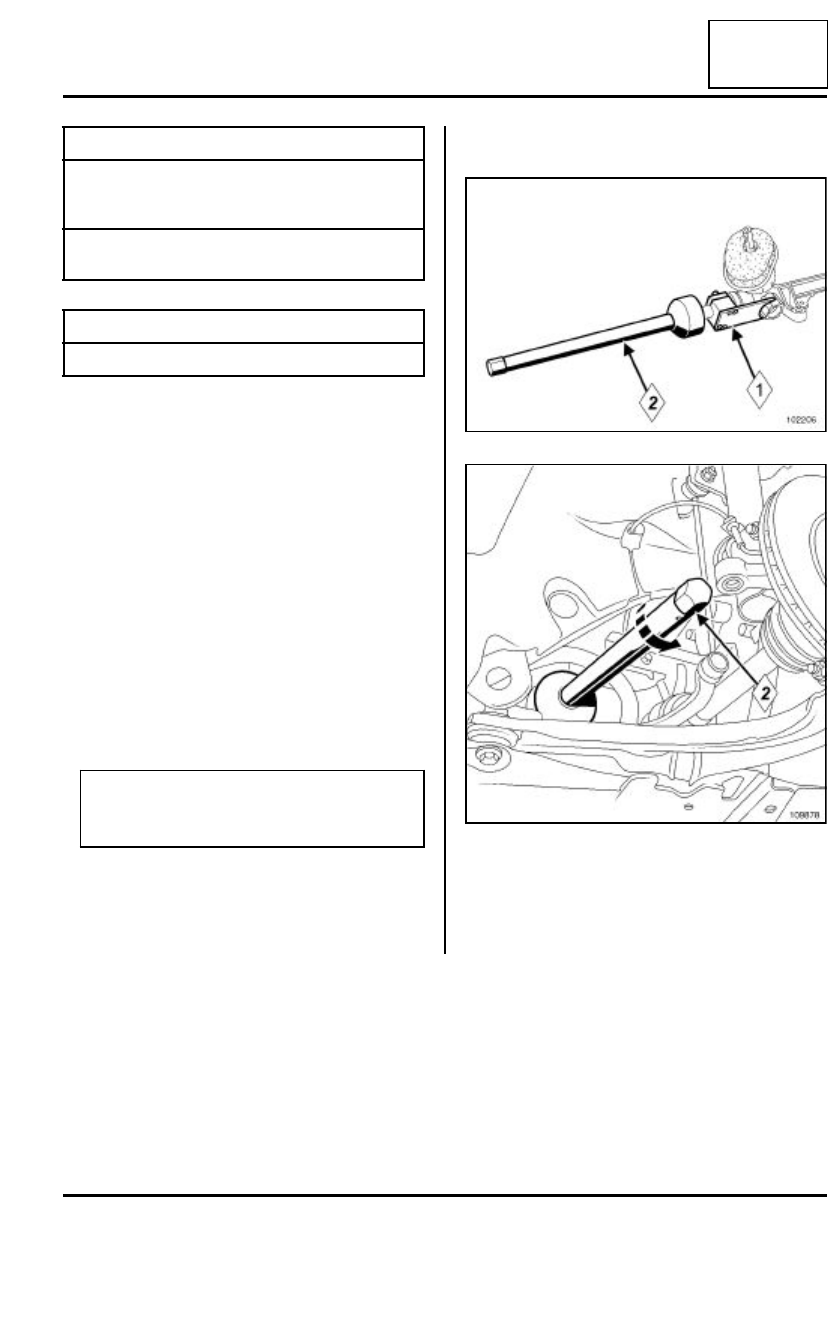

Colocar el útil (1) Dir. 1741  en la barra de dirección,
lado piñón.

Desbloquear la rótula axial mediante el útil (2) Dir.
1305-01 .

Extraer la rótula axial.

Utillaje especializado indispensable

Dir. 1305-01

Útil para extracción -
reposición de rótula
axial

Dir. 1741

Útil para bloquear la
barra

Pares de apriete

m

rótula axial

80 N.m

Nota:

Durante esta operación, la caja de dirección
debe estar montada en el vehículo.

102206

109878

36A

-

13

CONJUNTO DIRECCIÓN

Bieleta de rótula axial: Extracción - Reposición

36A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir sistemáticamente en cada extracción:

- la arandela (1),

- el fuelle.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

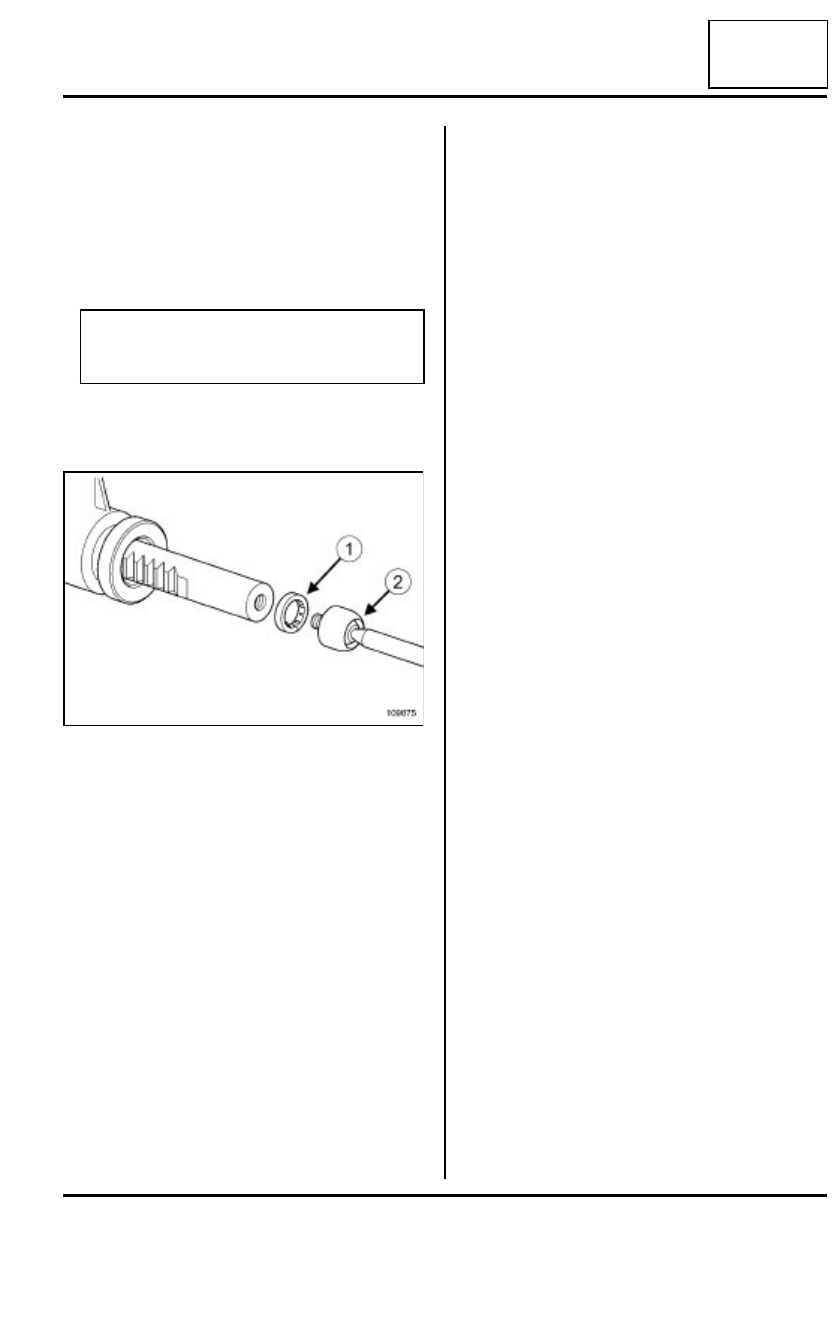

Colocar:

- la arandela (1),

- la rótula axial (2).

Apretar al par la rótula axial (80 N.m) mediante el
útil (Dir. 1305-01).

Retirar el útil (Dir. 1741).

Untar con grasa de litio:

- la cremallera,

- la rótula axial.

III - ETAPA FINAL

Colocar el fuelle de la caja de dirección (consultar
36A, Conjunto dirección, Fuelle de caja de direc-
ción: Extracción - Reposición, página 36A-14).

Colocar la bieleta de dirección (consultar 36A, Con-
junto dirección, Bieleta de dirección: Extracción
- Reposición, página 36A-10).

Colocar la rueda (consultar 35A, Ruedas y neumá-
ticos:,  Rueda: Extracción - Reposición, página
35A-4).

Controlar los valores de los trenes rodantes (consul-
tar  30A, Generalidades, Tren delantero: Valores
de reglaje, página 30A-13).

Efectuar imperativamente una inicialización del sis-
tema de las lámparas de xenón (si el vehículo está
equipado); (consultar MR 394 Diagnóstico, 80C,
Lámparas de xenón, Sustitución de órganos).

ATENCIÓN

Tener la precaución de no deformar los fuelles:
riesgo de deterioro irreversible.

109875

36A

-

14

CONJUNTO DIRECCIÓN

Fuelle de caja de dirección: Extracción - Reposición

36A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Extraer la rueda delantera del lado implicado(con-
sultar  35A, Ruedas y neumáticos:,  Rueda: Ex-
tracción - Reposición, página 35A-4).

Extraer la bieleta de dirección(consultar 36A, Con-
junto dirección, Bieleta de dirección: Extracción
- Reposición, página 36A-10).

Quitar la contratuerca de reglaje del paralelismo.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

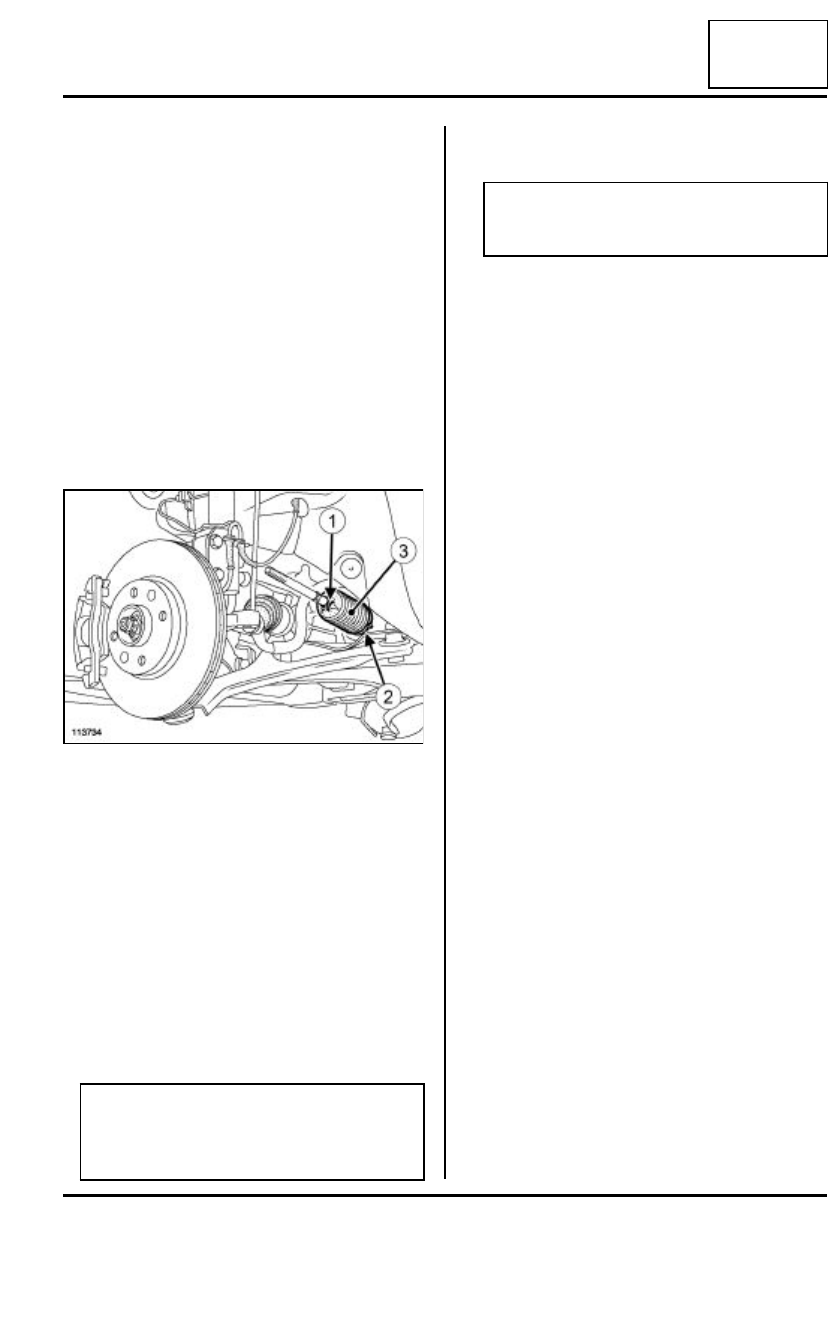

Extraer la abrazadera pequeña (1) de sujeción del
fuelle.

Cortar la abrazadera grande (2) de sujeción del fuel-
le.

Extraer el fuelle (3).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Utilizar una ojiva en la rótula axial para evitar un de-
terioro del fuelle durante el montaje.

Untar con grasa la zona de contacto del fuelle sobre
la rótula axial para evitar que se queme el fuelle.

Sustituir sistemáticamente el fuelle con cada extrac-
ción.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Sujetar el fuelle con una abrazadera nueva (sumi-
nistrada con el fuelle).

Colocar el fuelle en su posición inicial.

Colocar las abrazaderas de fijación del fuelle.

III - ETAPA FINAL

Colocar la contra-tuerca de reglaje del paralelismo.

Colocar la bieleta de dirección (consultar 36A, Con-
junto dirección, Bieleta de dirección: Extracción
- Reposición, página 36A-10).

Colocar la rueda (consultar 35A, Ruedas y neumá-
ticos:,  Rueda: Extracción - Reposición, página
35A-4).

Controlar los valores de los trenes rodantes (consul-
tar  30A, Generalidades, Tren delantero: Valores
de reglaje, página 30A-13).

113734

Nota:

Colocar imperativamente la dirección en el punto
medio para garantizar el equilibrado del aire en
los fuelles.

ATENCIÓN

Tener la precaución de no deformar los fuelles:
riesgo de deterioro irreversible.

36A

-

15

CONJUNTO DIRECCIÓN

Junta de tablero: Extracción - Reposición

36A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to);.

Extraer:

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4),

- el protector bajo el motor.

Extraer la caja de dirección(consultar 36A, Conjun-
to dirección, Caja de dirección asistida: Extrac-
ción - Reposición, página 36A-1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

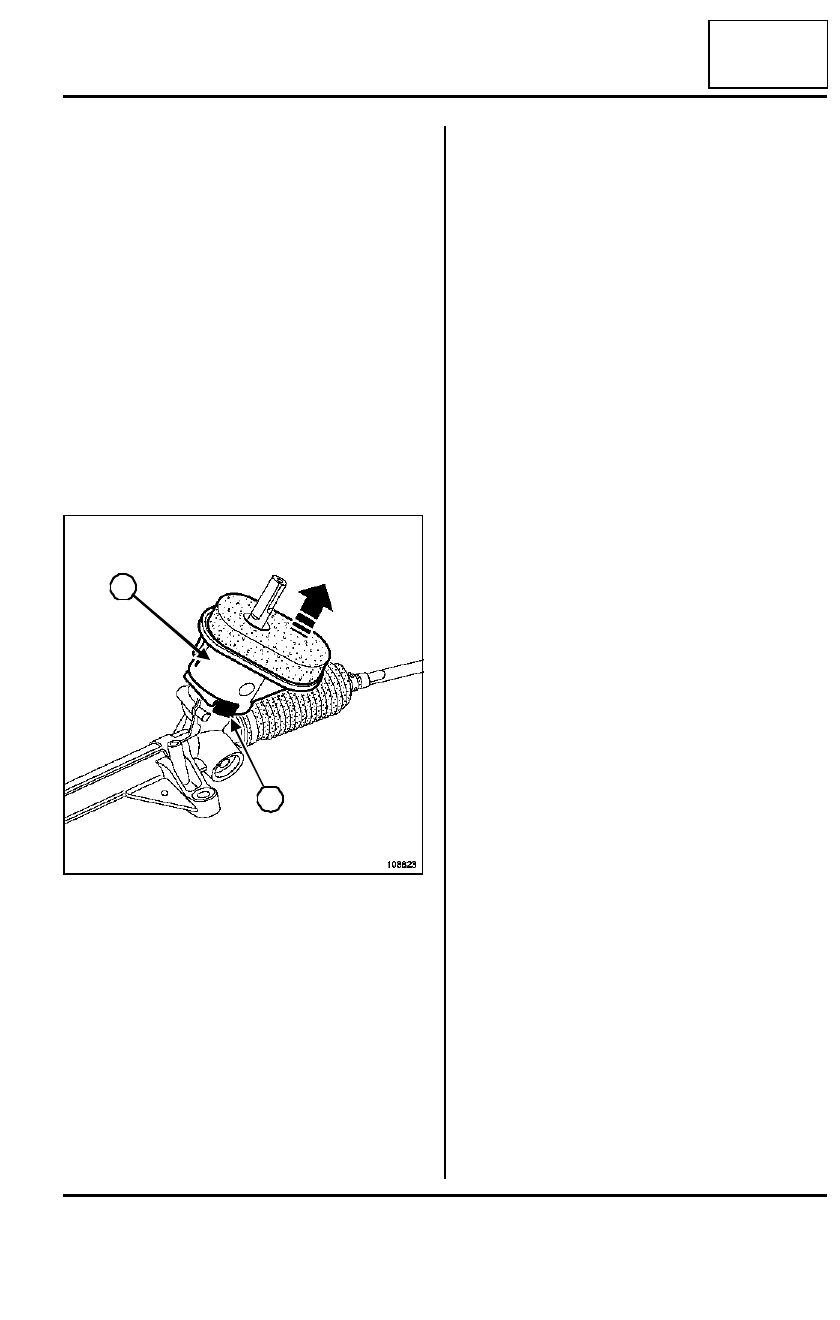

Soltar en (1) la junta del tablero (2) utilizando un
destornillador plano.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la junta del tablero en su posición inicial.

II - ETAPA FINAL

Colocar la caja de dirección (consultar 36A, Con-
junto dirección, Caja de dirección asistida: Ex-
tracción - Reposición, página 36A-1).

Colocar:

- el protector bajo el motor,

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).

108823

1

2
