35B

-

5

SISTEMA DE VIGILANCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

Calculador: Extracción - Reposición

DETECT.PRES.NEUM.

35B

Colocar el asiento delantero izquierdo (consultar
MR 393 Carrocería, 75A, Armaduras y deslizade-
ras del asiento delantero, Asiento completo
).

Conectar la batería (consultar Batería: Extracción -
Reposición
).

Desbloquear el calculador del airbag utilizando elú-
til de diagnóstico
 (consultar MR Diag, 88C, Airbag
y pretensores, Proceso de bloqueo del calcula-
dor del airbag
).

36A

-

1

CONJUNTO DIRECCIÓN

Caja de dirección asistida: Extracción - Reposición

JH3 o JR5, y DIRECCIÓN A IZQUIERDA

36A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento
);.

Extraer:

- las ruedas delanteras (consultar 35ARuedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4),

- el protector bajo el motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Levantar la moqueta del suelo para acceder al tor-
nillo de pinza abatible.

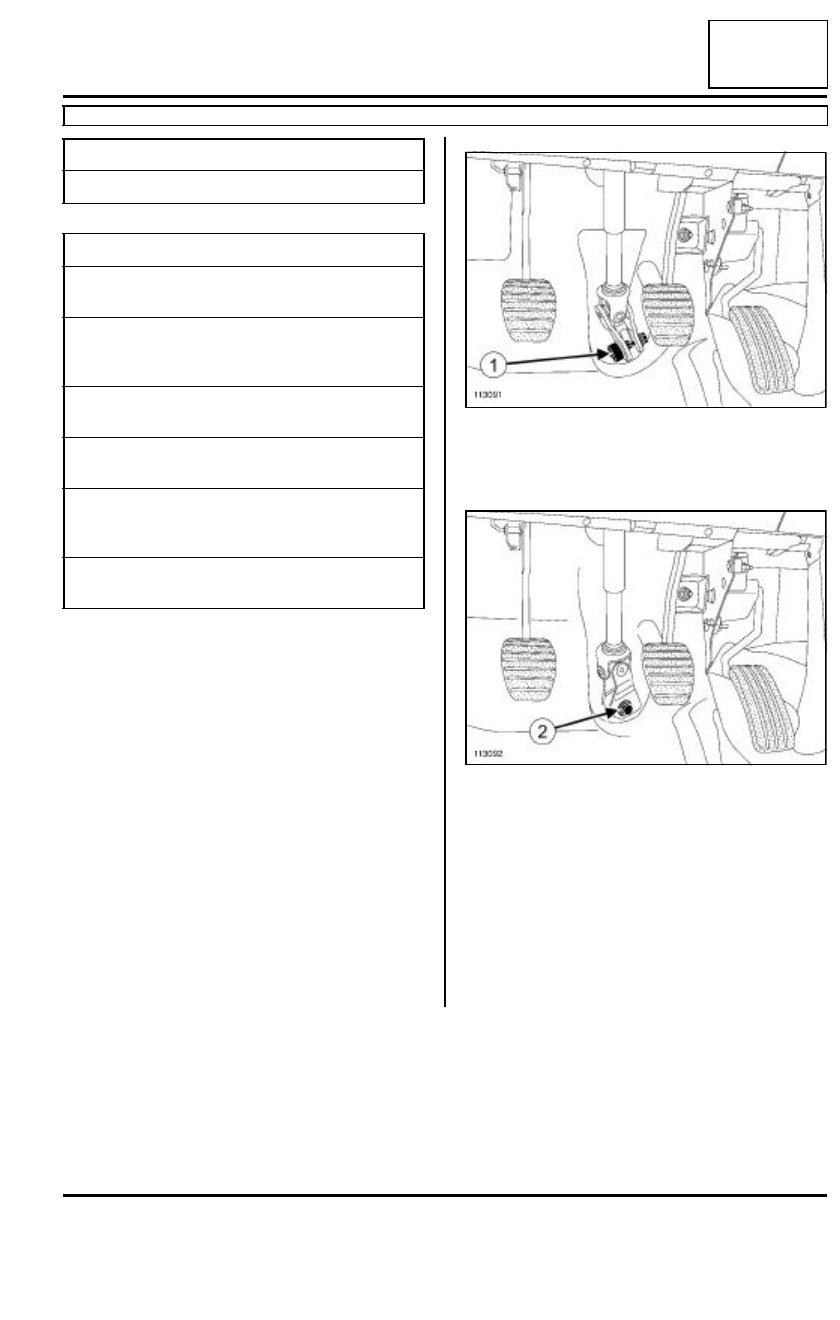

Extraer la campana (1) de la pinza abatible (no con-
servarla).

Poner las ruedas rectas.

Quitar el tornillo (2) de pinza abatible (no conservar-
lo).

Sacar la pinza abatible de la caja de dirección.

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Pares de apriete

m

tornillos de fijación de la
caja de dirección

110 N.m

tornillo de fijación de la
bieleta de recuperación
de par

105 N.m

tornillos de fijación de
bajada del escape

21 N.m

tornillo de fijación de la
pinza abatible

24 N.m

tuercas de bieleta de
reenvío de la barra esta-
bilizadora

44 N.m

tuercas de bieleta de
dirección

35 N.m

113091

113092

36A

-

2

CONJUNTO DIRECCIÓN

Caja de dirección asistida: Extracción - Reposición

JH3 o JR5, y DIRECCIÓN A IZQUIERDA

36A

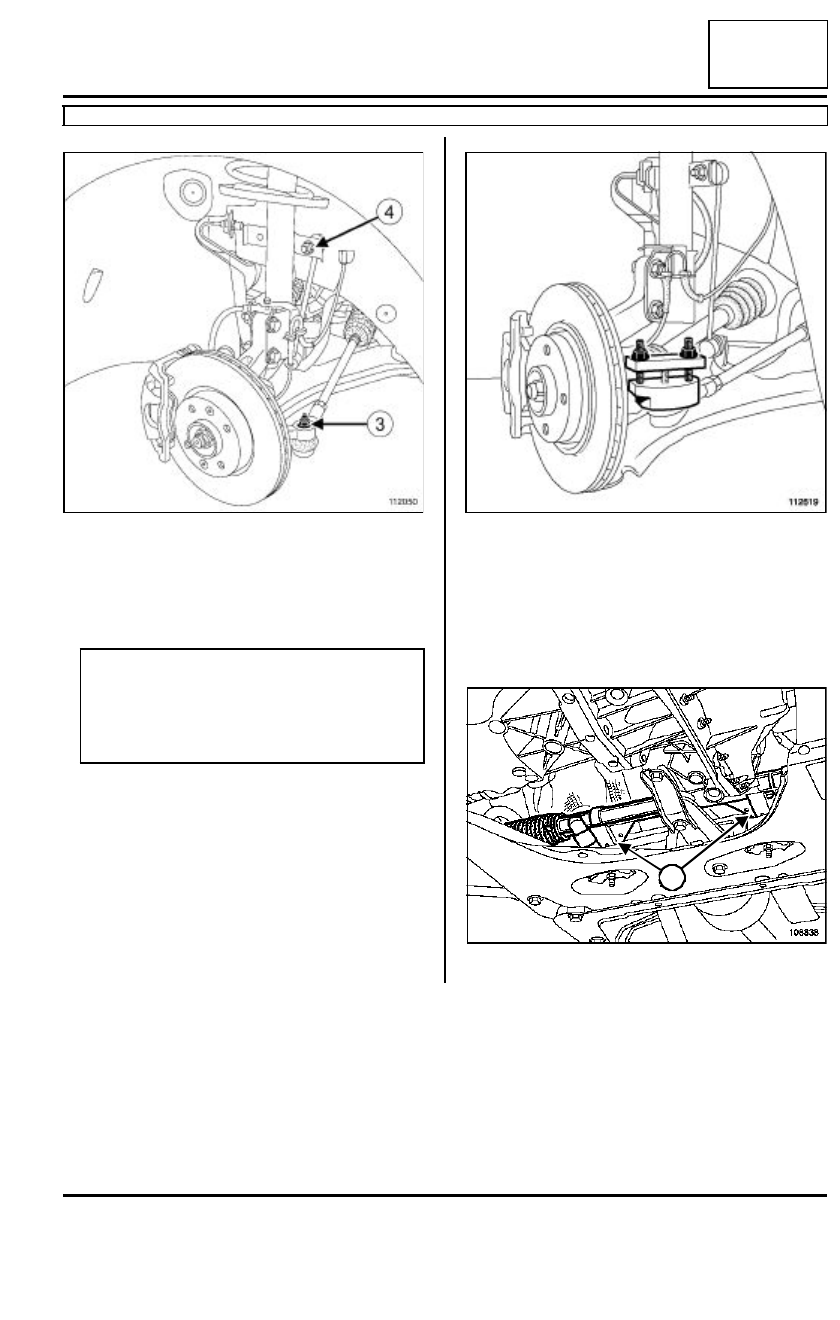

Extraer:

- las tuercas (3) de fijación de la bieleta de dirección,

- las tuercas (4) superiores de bieleta de reenvío de

la barra estabilizadora.

Extraer la rótula mediante el útil (1Tav. 476 .

Bascular la barra estabilizadora hacia atrás del vehí-
culo.

Soltar el cableado de la sonda de oxígeno en la caja
de dirección.

Extraer la pantalla térmica en la caja de dirección.

Extraer las fijaciones (5) de la caja de dirección.

112050

Nota:

La rotación de la barra estabilizadora sobre sí
misma es indispensable para facilitar la coloca-
ción de la caja de dirección en el travesaño de la
cuna.

112619

108838

5

36A

-

3

CONJUNTO DIRECCIÓN

Caja de dirección asistida: Extracción - Reposición

JH3 o JR5, y DIRECCIÓN A IZQUIERDA

36A

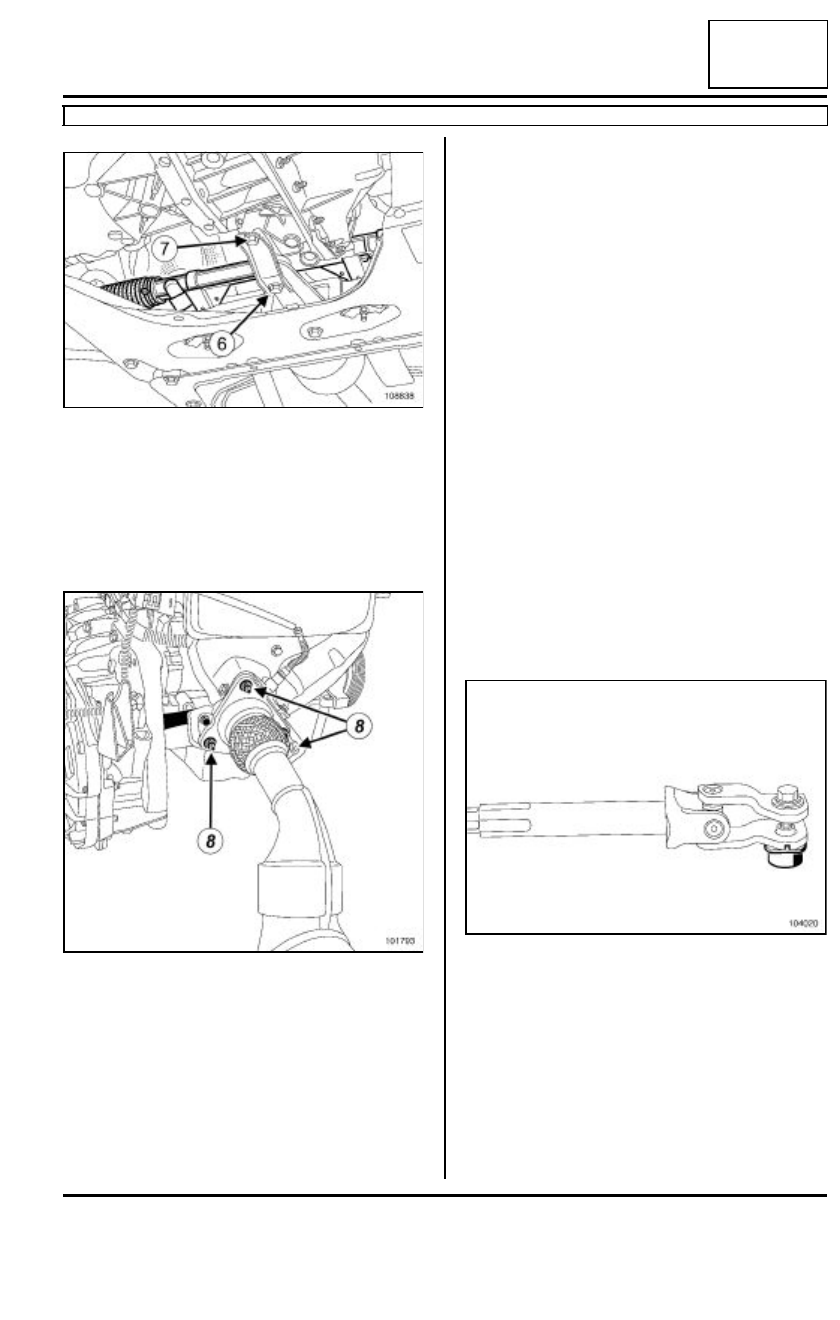

Extraer la fijación (6) de la bieleta de recuperación
de par en el motor.

Aflojar el tornillo (7) de fijación de la patilla de suje-
ción de la bieleta de recuperación de par para girar
la patilla de sujeción.

Bascular el motor hacia adelante con ayuda de una
palanca para extraer la caja de dirección.

Quitar los tornillos (8) de fijación de bajada del esca-
pe si es necesario.

Extraer la caja de dirección hacia la izquierda del ve-
hículo, esta intervención requiere dos operarios.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir sistemáticamente tras cada extracción:

- el tornillo y la tuerca de la pinza abatible,

- las tuercas freno de bieleta de la barra estabiliza-

dora.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la caja de dirección introduciéndola por el
lado izquierdo del vehículo.

Poner los tornillos de fijación de la caja de dirección.

Apretar al par los tornillos de fijación de la caja de
dirección (110 N.m)
, comenzando por el tornillo de
la derecha del vehículo.

Colocar la fijaciones de la bieleta de recuperación
de par en el motor.

Apretar al par el tornillo de fijación de la bieleta de
recuperación de par (105 N.m)
.

Colocar los tornillos de fijación de bajada del escape
si está desmontado.

Respetar el sentido de montaje del tornillo y la tuer-
ca de la pinza abatible.

Colocar:

- la pinza abatible,

- el tornillo nuevo de la pinza abatible,

- la tuerca nueva de la pinza abatible.

Preapretar la tuerca y el tornillo de la pinza abatible.

Tirar del eje intermedio para asegurarse de la pre-
sencia del tornillo en la garganta.

108838

101793

104020
