33A

-

25

ELEMENTOS PORTADORES TRASEROS

Tren trasero completo: Extracción - Reposición

33A

Quitar los tornillos del apoyo del tren trasero.

Levantar el vehículo.

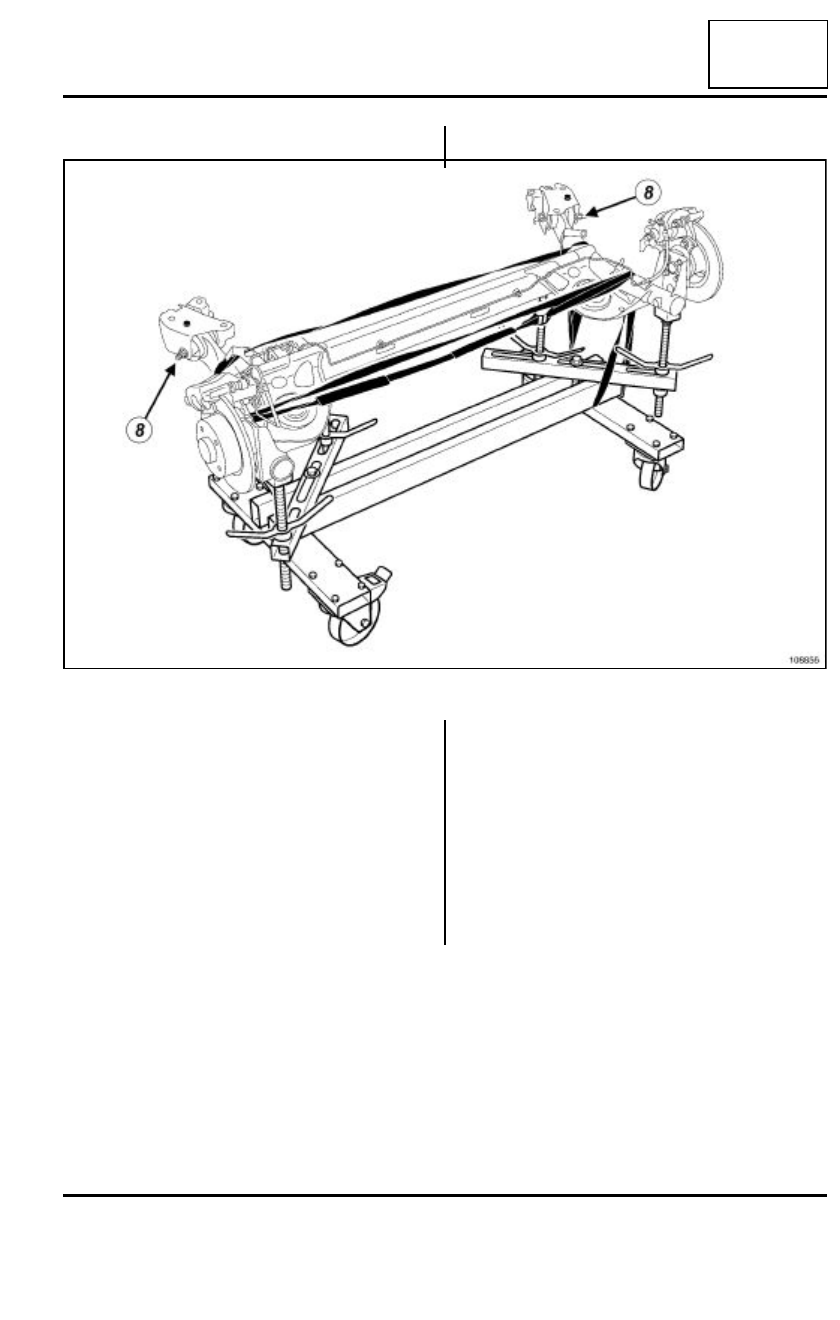

Extraer los equipamientos del tren trasero (no aflojar
los bulones (8) de articulación elástica).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Montar los equipamientos del tren trasero.

Amarrar el tren trasero en el útil (Mot. 1390).

Colocar el tren bajo el vehículo.

108856

33A

-

26

ELEMENTOS PORTADORES TRASEROS

Tren trasero completo: Extracción - Reposición

33A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Bajar el elevador.

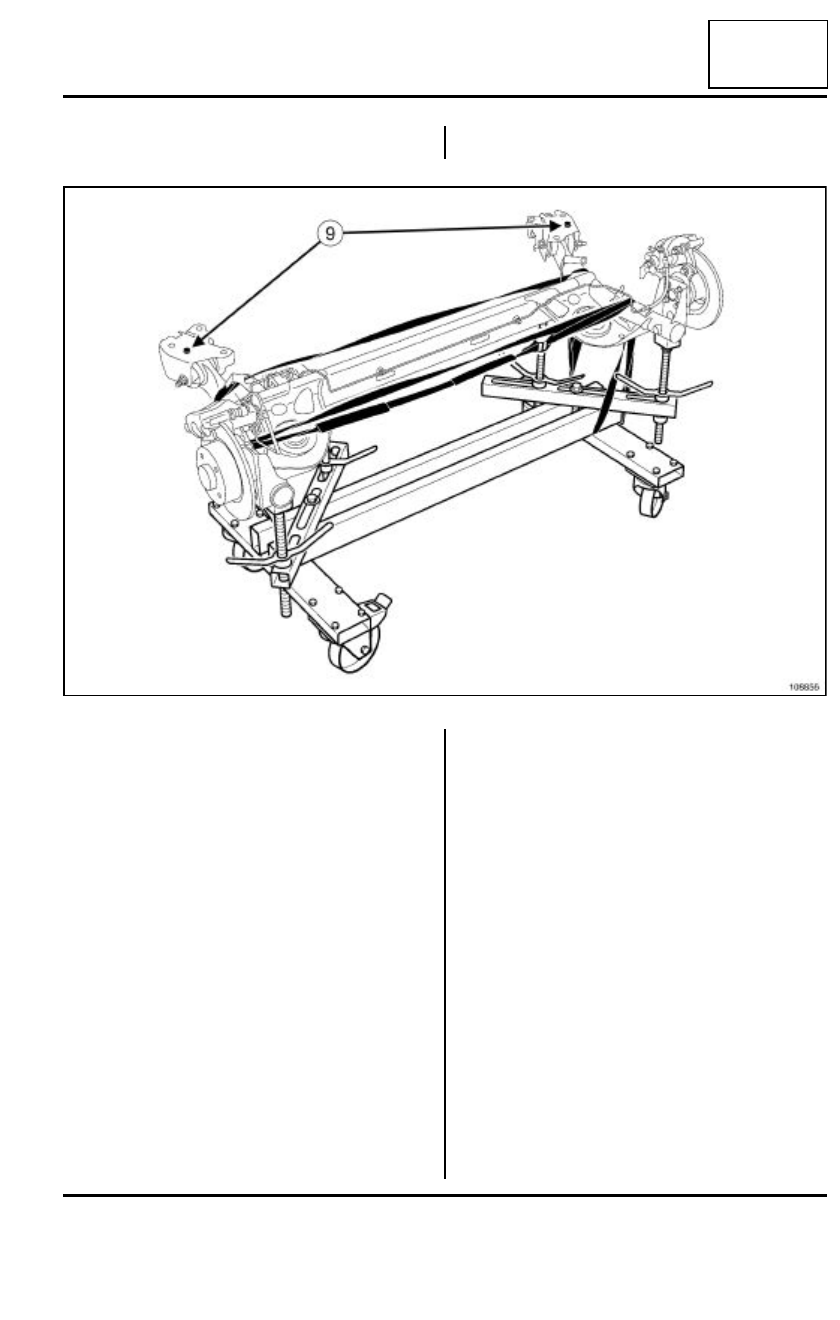

Colocar los centradores (9) de los apoyos enfrente
de los orificios de centrado.

Colocar las fijaciones comenzando por el apoyo iz-
quierdo.

Subir el elevador.

Retirar la correa de seguridad.

Retirar el útil (Mot. 1390).

Posicionar las canalizaciones de freno en su aloja-
miento.

Enroscar las tuercas de los flexibles de freno.

Apretar a los pares:

- los tornillos de fijación de los apoyos (62 N.m),

- las tuercas de los flexibles de freno (14 N.m).

Colocar los muelles (consultar 33A, Elementos
portadores traseros, Muelle de suspensión tra-
sera: Extracción - Reposición, página 33A-19).

Grapar y conectar los conectores de los captadores
de velocidad de la rueda.

Colocar los cables del freno de aparcamiento en las
guías y en el estribo (o deflector).

Verificar que las retenciones de los cables del freno
de aparcamiento estén correctamente introducidas
en su alojamiento.

Efectuar un reglaje de los cables de freno de apar-
camiento (consultar 37A, Mandos de elementos
mecánicos, Palanca del freno de aparcamiento:
Reglaje, página 37A-41).

III - ETAPA FINAL

Colocar las ruedas traseras(consultar 35A, Ruedas
y neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4)..

Purgar el circuito de frenado (consultar 30A, Gene-
ralidades,  Circuito de frenado: Purga, página
30A-4).

108856

33A

-

27

ELEMENTOS PORTADORES TRASEROS

Articulación elástica: Reglaje

33A

REGLAJE

Poner el vehículo en un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desbloquear el freno de aparcamiento.

Quitar las ruedas traseras (consultar 35A, Ruedas y
neumáticos:, Rueda: Extracción - Reposición,
página 35A-4).

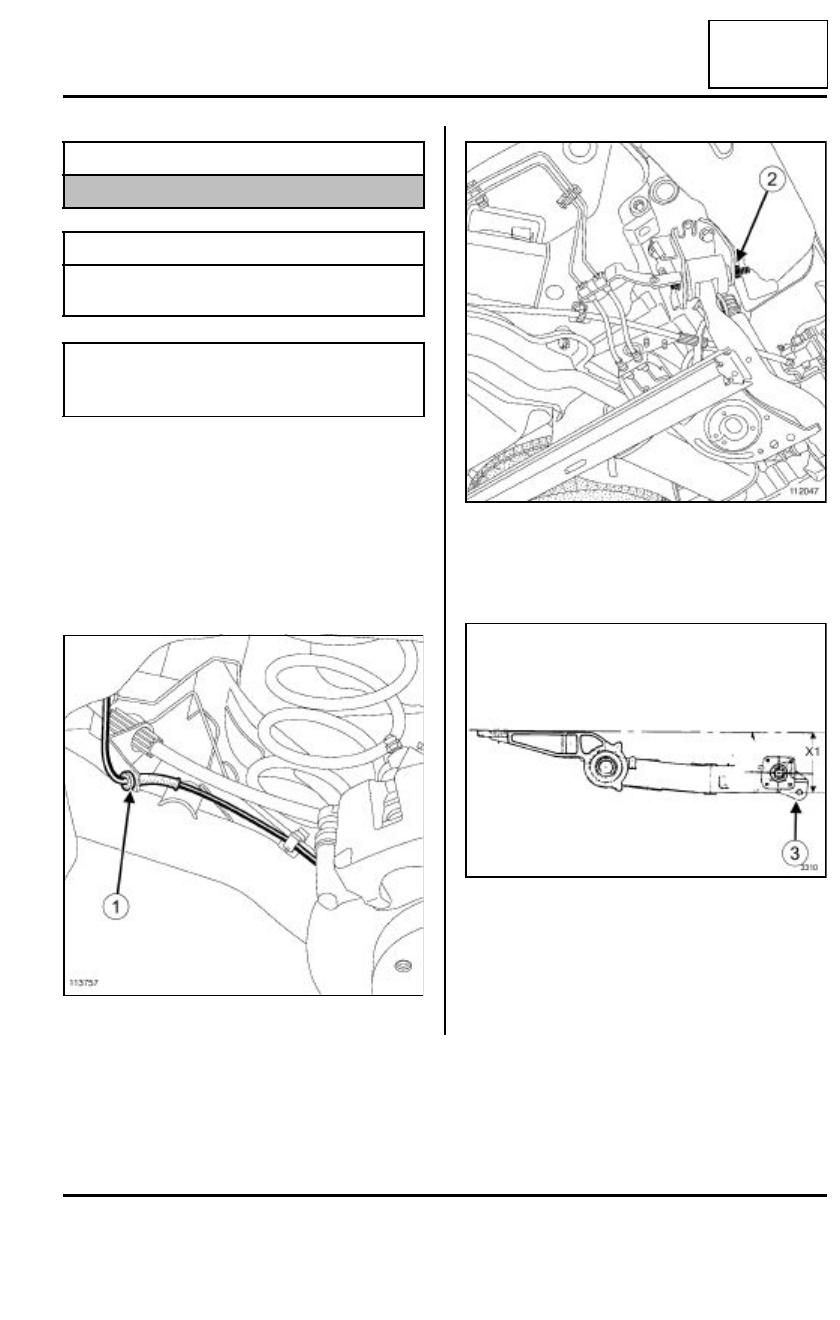

Soltar en (1) el cableado del captador de velocidad.

Aflojar las tuercas (2) de la articulación elástica.

Extraer los muelles(consultar 33A, Elementos por-
tadores traseros, Muelle de suspensión trasera:
Extracción - Reposición, página 33A-19).

Poner el útil gato de órganos en contacto, con una
cala, bajo el tren trasero a la altura del amortiguador
en (3).

Regular la gato de órganos para obtener una cota
(X1) de 150 mm entre la fijación inferior de amorti-
guador y el larguero.

Material indispensable

gato de órganos

Pares de apriete

m

bulón de articulación
elástica

105 N.m

ATENCIÓN

No tomar nunca apoyo en el tren trasero con un
sistema de levantamiento.

113757

112047

3310

33A

-

28

ELEMENTOS PORTADORES TRASEROS

Articulación elástica: Reglaje

33A

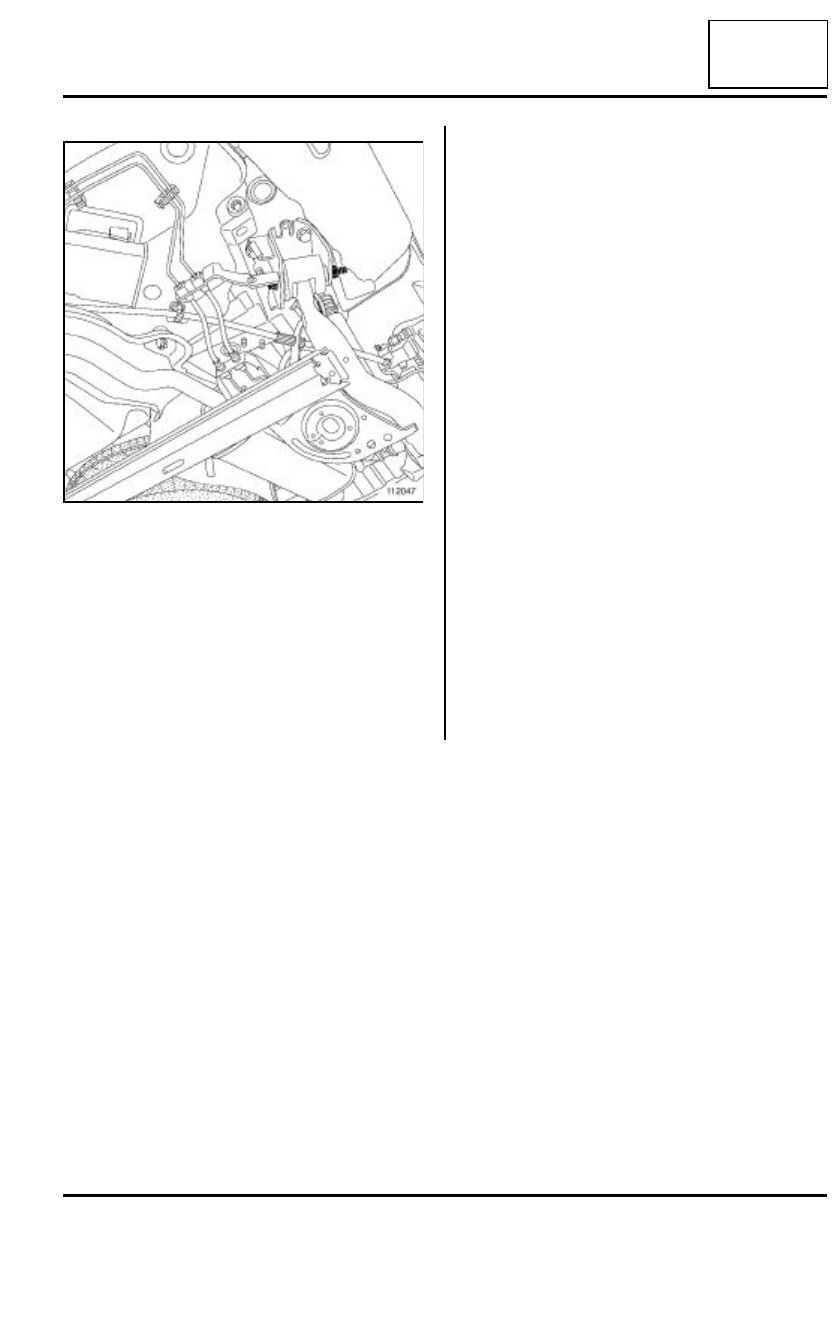

Apretar al par el bulón de articulación elástica
(105 N.m).

Efectuar la misma manipulación para el otro lado.

Colocar los muelles (consultar 33A, Elementos
portadores traseros, Muelle de suspensión tra-
sera: Extracción - Reposición, página 33A-19).

Encajar el cableado del captador de velocidad.

Colocar las ruedas traseras (consultar 35A, Ruedas
y neumáticos:, Rueda: Extracción - Reposición,
página 35A-4).

112047
