33A

-

29

ELEMENTOS PORTADORES TRASEROS

Rodamiento de disco trasero: Extracción - Reposición

33A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Extraer:

- las ruedas traseras(consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4),

- las pastillas del freno trasero (consultar 33A, Ele-

mentos portadores traseros, Pastillas de freno
trasero: Extracción - Reposición, página 33A-1),

- el soporte del estribo (consultar 33A, Elementos

portadores traseros,  Soporte del estribo de
freno trasero: Extracción - Reposición, página
33A-6),

- el disco del freno trasero (consultar 33A, Elemen-

tos portadores traseros, Disco de freno trase-
ro: Extracción - Reposición, página 33A-9).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

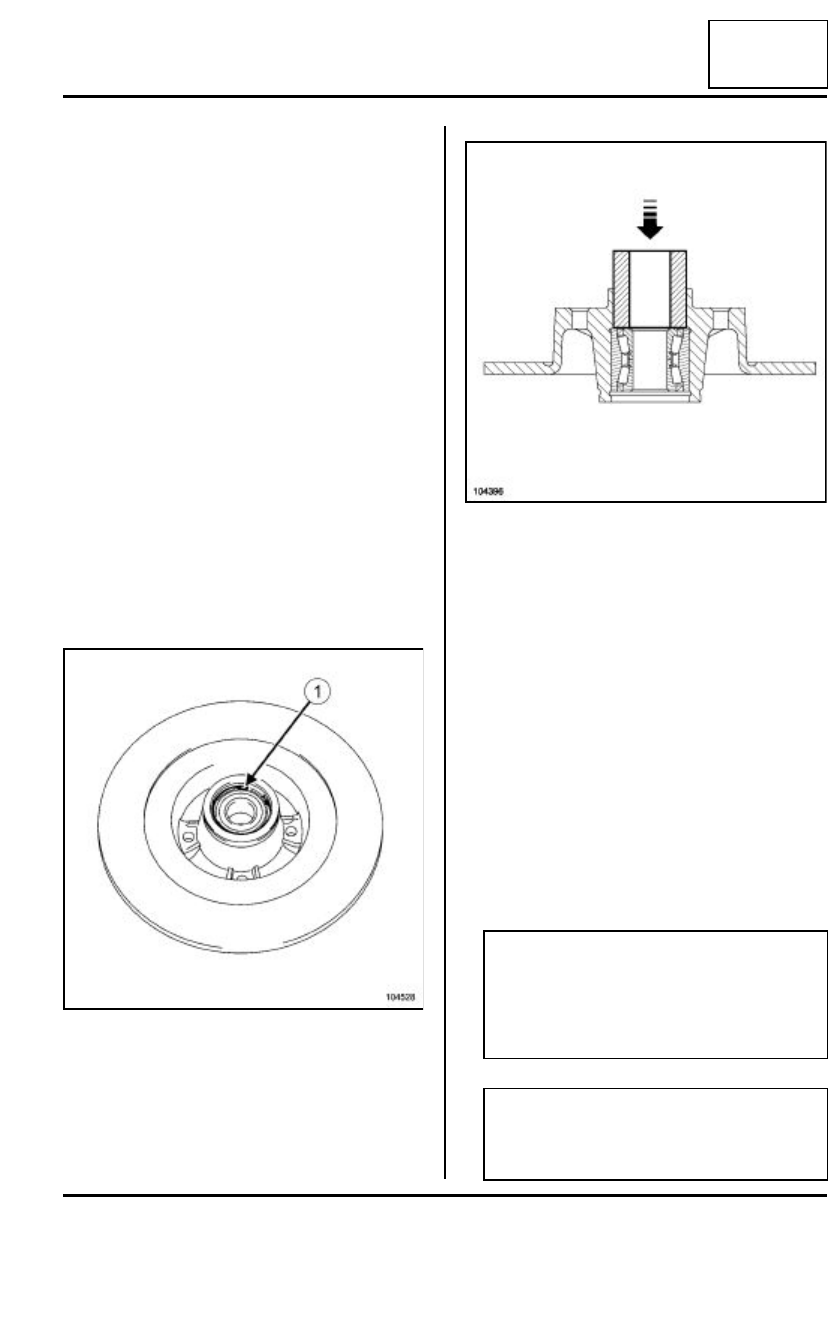

Extraer el circlips (1).

Extraer el rodamiento, con la prensa, tomando
apoyo con un tubo de diámetro 50 mm.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar:

- las superficies interiores y exteriores del rodamien-

to nuevo, en contacto con el disco y la mangueta,

- las superficies del disco en contacto con el roda-

miento nuevo,

- las superficies de la mangueta en contacto con el

rodamiento nuevo.

104528

104396

ATENCIÓN

Verificar imperativamente el estado de la superfi-
cie de la mangueta y del diámetro interior del
disco antes de realizar el montaje del roda-
miento. Sustituir  el  portamanguetas si está
defectuoso.

ATENCIÓN

No tomar apoyo en el casquillo interior del roda-
miento para no deteriorar el rodamiento (al ser
muy grande el esfuerzo de enmangado).

33A

-

30

ELEMENTOS PORTADORES TRASEROS

Rodamiento de disco trasero: Extracción - Reposición

33A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

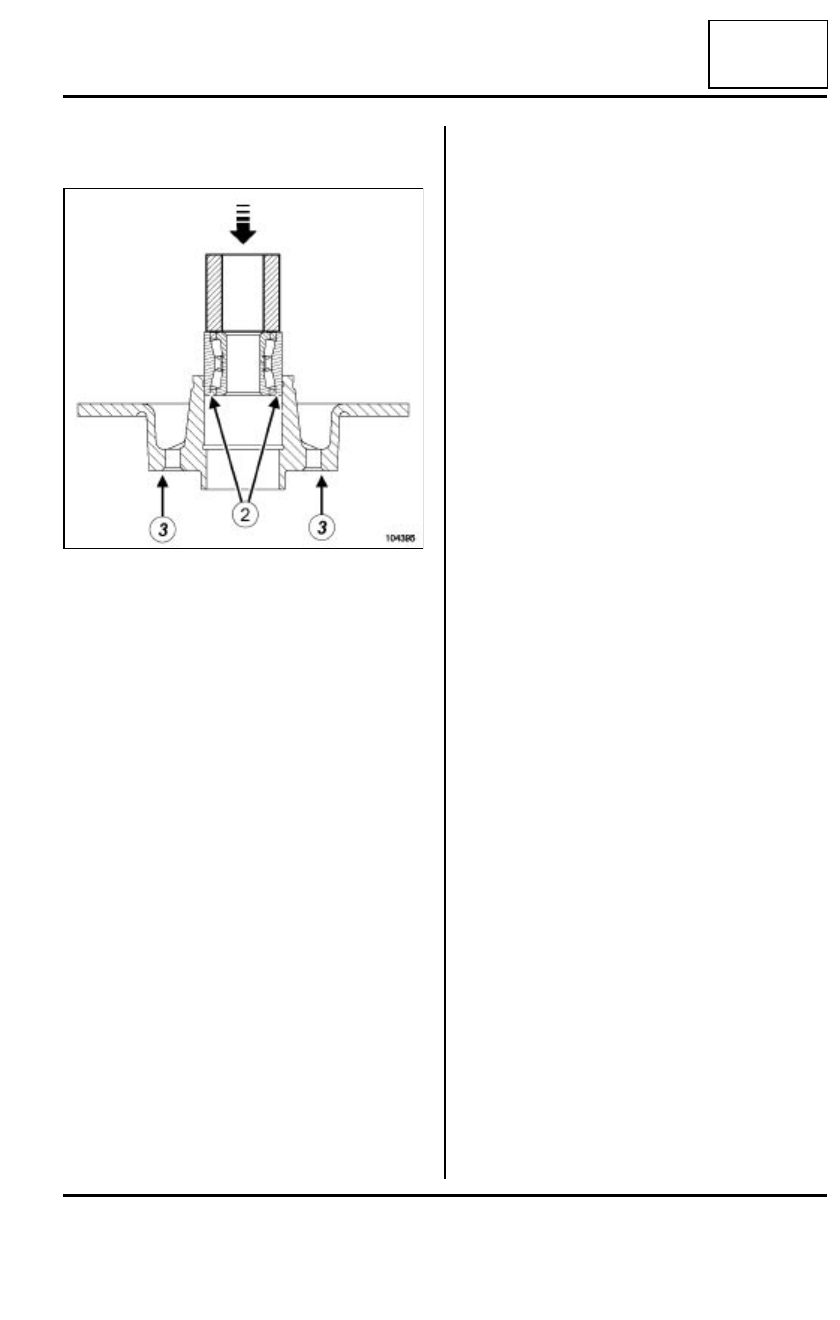

Montar el rodamiento hasta que se apoye en el re-
salte con una prensa y un tubo de diámetro exterior
de 55 mm máximo y 43 mm mínimo (para evitar que
se apoye en el casquillo interior). Durante el enman-
gado del rodamiento el disco debe estar colocado
en la cara de apoyo (3) de la rueda.

El marcado del rodamiento está situado en (2).

Colocar el circlips.

III - ETAPA FINAL

Colocar:

- el disco del freno trasero (consultar 33A, Elemen-

tos portadores traseros, Disco de freno trase-

ro: Extracción - Reposición, página 33A-9),

- el soporte del estribo (consultar 33A, Elementos

portadores traseros,  Soporte del estribo de
freno trasero: Extracción - Reposición, página
33A-6),

- las pastillas del freno trasero (consultar 33A, Ele-

mentos portadores traseros, Pastillas de freno
trasero: Extracción - Reposición, página 33A-1),

- las ruedas traseras(consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4).

104395

33A

-

31

ELEMENTOS PORTADORES TRASEROS

Rodamiento de tambor trasero: Extracción - Reposición

33A

Verificar con ayuda de un comparador fijado en el tam-
bor que el juego axial sea superior a 0,03 mm.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Extraer:

- las ruedas traseras (consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4),

- el tambor de freno (consultar 33A, Elementos por-

tadores traseros, Tambor de freno trasero: Ex-
tracción - Reposición, página 33A-11).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

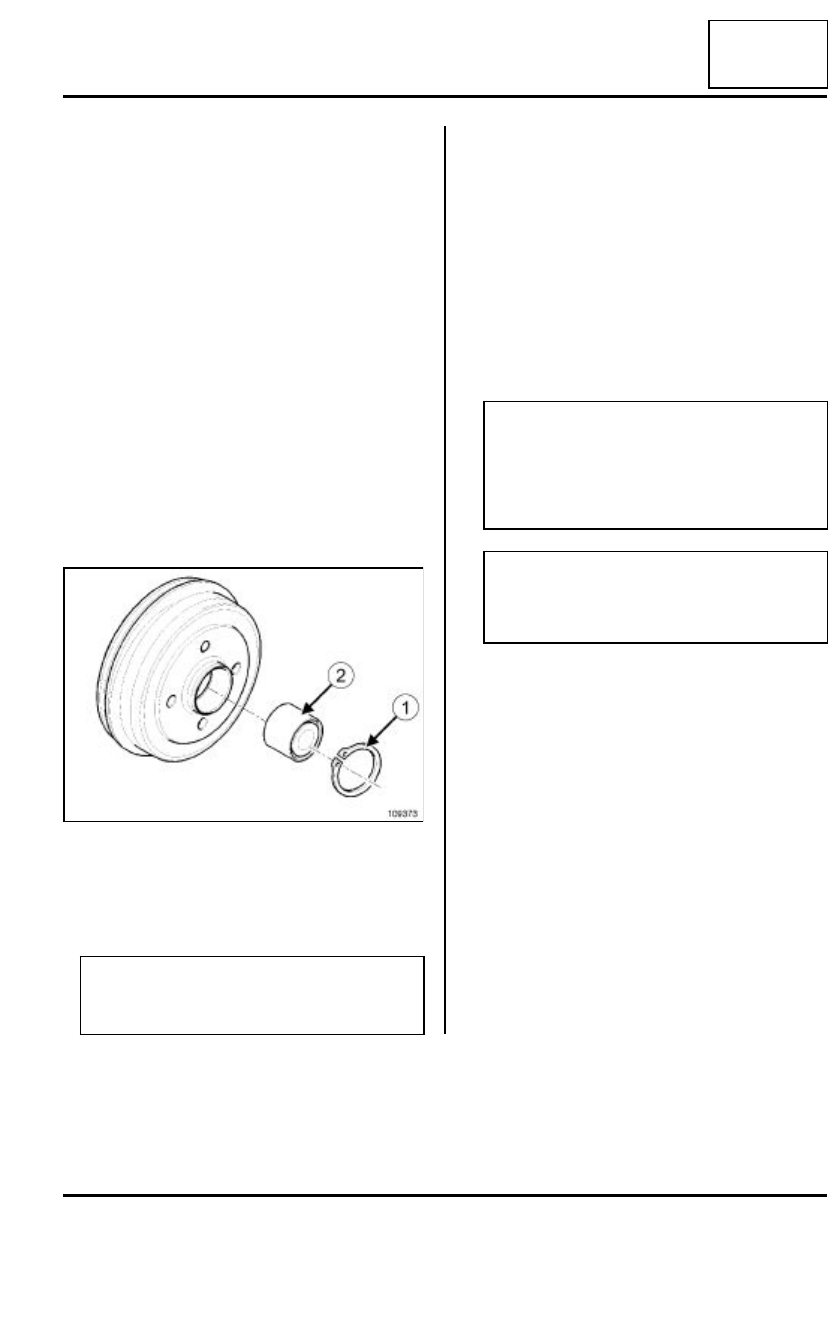

Quitar el tambor:

- el circlips (1) de sujeción del rodamiento,

- el rodamiento (2) con un tubo de diámetro exterior

47 mm y una prensa.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Limpiar:

- las superficies interiores y exteriores del rodamien-

to nuevo, en contacto con el tambor y la mangueta,

- las superficies del tambor en contacto con el roda-

miento nuevo,

- las superficies de la mangueta en contacto con el

rodamiento nuevo.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Montar el rodamiento hasta que haga presión en el
resalte con un tubo de diámetro exterior 51 mm  y
una prensa.

Colocar el circlips

III - ETAPA FINAL

Colocar:

- el tambor de freno (consultar 33A, Elementos por-

tadores traseros, Tambor de freno trasero: Ex-
tracción - Reposición, página 33A-11),

- las ruedas traseras (consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4).

109373

Nota:

Verificar que efectivamente el tubo se apoya en
el casquillo exterior del rodamiento.

ATENCIÓN

Verificar imperativamente el estado de la superfi-
cie de la mangueta y del diámetro interior del
tambor antes de realizar el montaje del roda-
miento. Sustituir  el  portamanguetas si está
defectuoso.

ATENCIÓN

No tomar apoyo en el casquillo interior del roda-
miento para no deteriorar el rodamiento (al ser
muy grande el esfuerzo de enmangado).

35A

-

1

RUEDAS Y NEUMÁTICOS:

Presión de inflado: Identificación

35A

I - INFLADO

Los valores de presión que se dan se preconizan en
frío.

II - CONTROL Y PUESTA EN CONFORMIDAD

En caso de cambiar el tamaño de los neumáticos,
efectuar la calibración del calculador de Dirección
Asistida Eléctrica utilizando elútil de diagnóstico
(consultar MR 394 Diagnóstico, 36B, Dirección asis-
tida eléctrica, Sustitución de los órganos).

Par de apriete de los tornillos de fijación de la rueda
(105 N.m)

Alabeo de la llanta máximo controlado en el diámetro
exterior de la llanta:

- llanta de chapa: 0,8 mm,

- llanta de aluminio: 0,3 mm.

Ovalado máximo controlado en la cara de la llanta: 0,7
mm.

Saliente de llanta:

- llanta de chapa: 45 mm,

- llanta de aluminio: 49 mm.

Para el montaje de las cadenas, ver «  el manual de
utilización del vehículo  ».

Material indispensable

útil de diagnóstico

ATENCIÓN

En caso de control de la presión de los neumáticos,
en caliente, aumentar de 0,2 a 0,3 bares respecto
a la presión preconizada.

Neumático

Llanta

Presión de inflado en frío (bares)

Adelante

Atrás

R u e d a   d e
repuesto

Normal

Autopista

Normal

Autopista

165/65 R15 81T

5,5 J 15

2,2

2,3

2

2

2,3

185/60 R15 84H

6 J 15

2,2

2,3

2

2

2,3

185/60 R15 88H

6 J 15

2,3

2,4

2

2

2,4

195/50 R16 88V

6 J 16

2,4

2,5

2,2

2,2

2,5
