Renault Clio. Manual - parte 206

33A

-

17

ELEMENTOS PORTADORES TRASEROS

Cilindro del freno trasero: Extracción - Reposición

FRENO DE TAMBOR

33A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Desbloquear el freno de aparcamiento.

Extraer:

- las ruedas traseras(consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4),

- el tambor de freno (consultar 33A, Elementos por-

tadores traseros, Tambor de freno trasero: Ex-
tracción - Reposición, página 33A-11).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

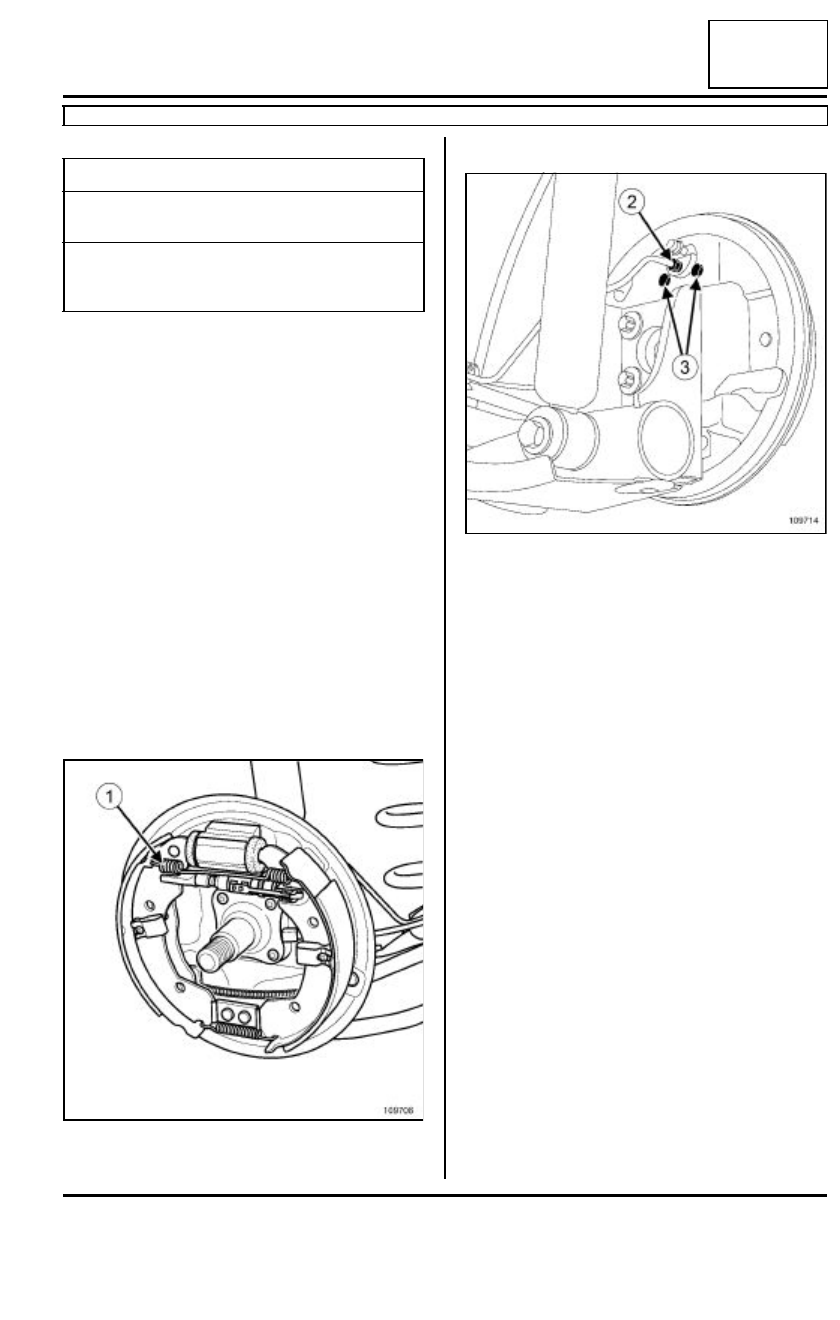

Extraer el muelle (1) de recuperación superior con
ayuda de una pinza de zapata de freno.

Separar las zapatas de freno.

Aflojar el racor (2) de canalización rígida en el ci-
lindro receptor (prever la caída del líquido de freno).

Colocar un tapón en el racor de tubo de freno.

Extraer:

- los tornillos (3) de fijación del cilindro en el deflec-

tor,

- el cilindro de freno.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Limpiar los tambores y los platos con limpiador de
freno.

Verificar el estado de los fuelles y de los pistones del
cilindro receptor (sustituir las piezas defectuosas).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el cilindro de freno,

- los tornillos de fijación del cilindro en el deflector,

- el racor de canalización rígida en el cilindro recep-

tor,

- el muelle de recuperación superior con ayuda de

una pinza de zapata de freno.

Pares de apriete

m

tornillos de fijación del
cilindro en el deflector

9 N.m

empalme de canaliza-
ción rígida en el cilindro
receptor

14 N.m

109708

109714

33A

-

18

ELEMENTOS PORTADORES TRASEROS

Cilindro del freno trasero: Extracción - Reposición

FRENO DE TAMBOR

33A

Apretar a los pares:

- los tornillos de fijación del cilindro en el deflec-

tor (9 N.m),

- el empalme de canalización rígida en el cilindro

receptor (14 N.m).

III - ETAPA FINAL

Colocar:

- el tambor de freno (consultar 33A, Elementos por-

tadores traseros, Tambor de freno trasero: Ex-
tracción - Reposición, página 33A-11),

- las ruedas traseras(consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4).

Purgar el circuito de frenado (consultar 30A, Gene-
ralidades, Circuito de frenado: Purga, página
30A-4).

Reglar las zapatas, pisando repetidamente el pedal
de freno.

33A

-

19

ELEMENTOS PORTADORES TRASEROS

Muelle de suspensión trasera: Extracción - Reposición

33A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Quitar las ruedas traseras(consultar 35A, Ruedas y
neumáticos:, Rueda: Extracción - Reposición,
página 35A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

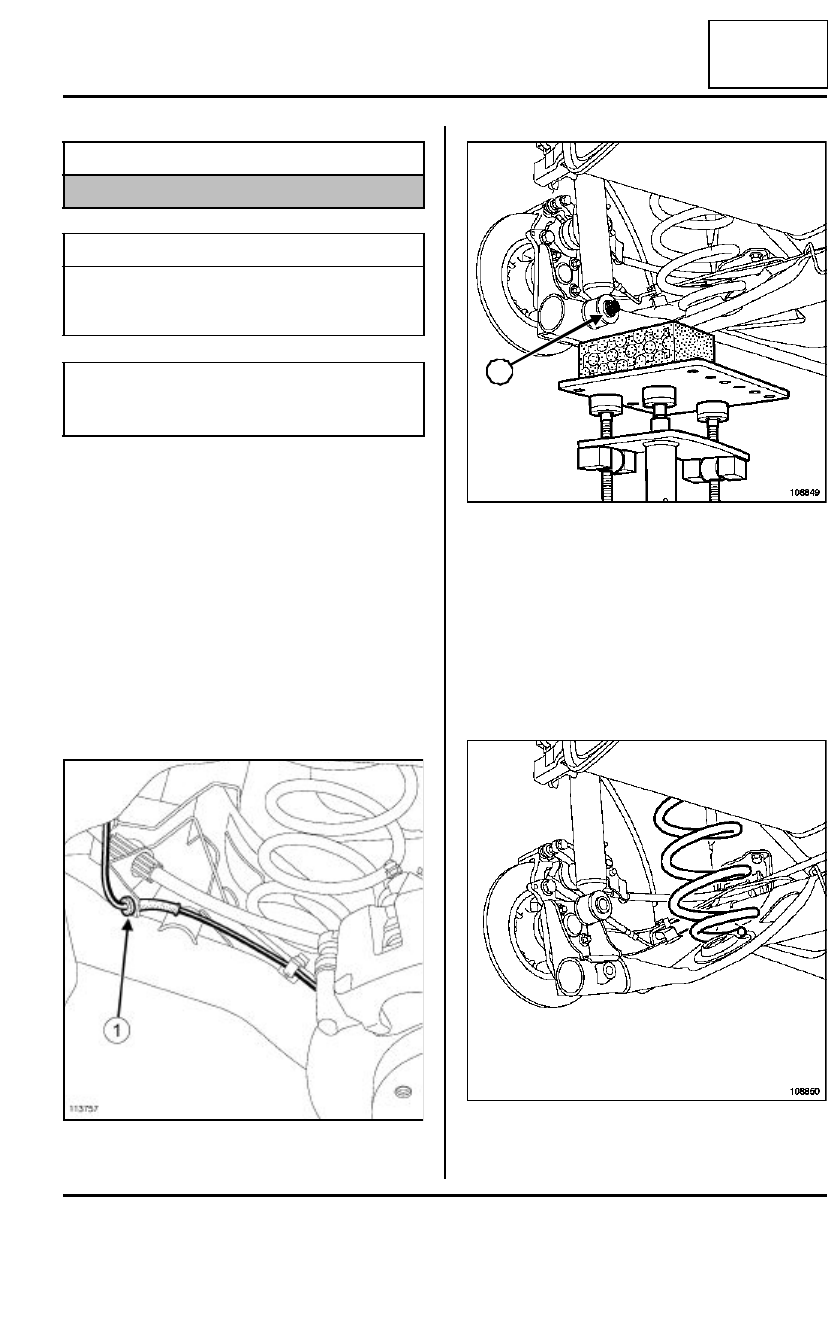

Desgrapar los cableados (1) de los captadores de
velocidad de la rueda

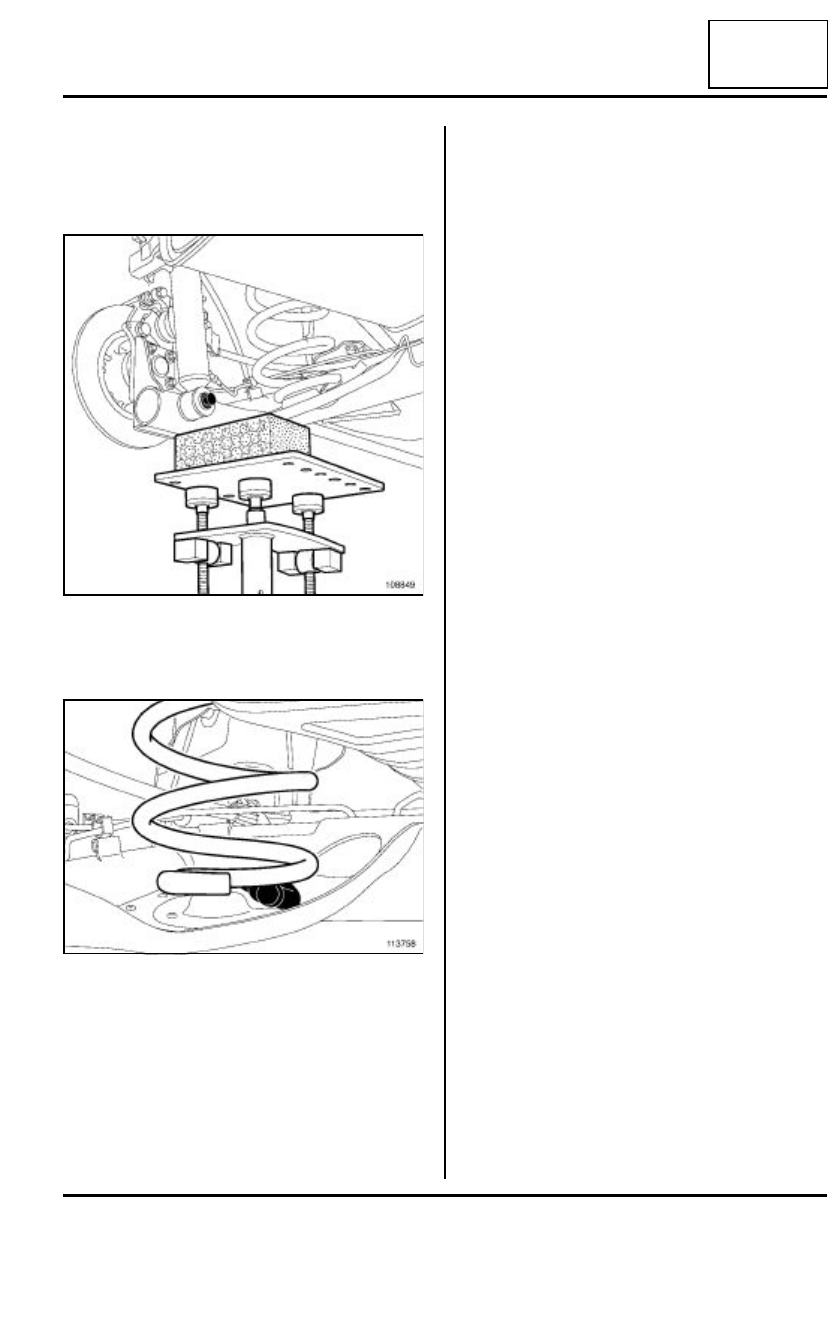

Poner el útil gato de órganos en contacto, con una
cala, bajo el tren trasero a la altura del amortigua-
dor.

Marcar la posición de montaje de los muelles.

Extraer la fijación inferior (2) del amortiguador.

Retirar el útil gato de órganos.

Repetir estas operaciones en el lado opuesto.

Extraer los muelles retirando el gato de órganos.

Dejar colgando el tren trasero.

Material indispensable

gato de órganos

Pares de apriete

m

tornillos de fijación infer-
iores del amortiguado-
res

105 N.m

ATENCIÓN

No tomar nunca apoyo en el tren trasero con un
sistema de levantamiento.

113757

108849

108850

2

33A

-

20

ELEMENTOS PORTADORES TRASEROS

Muelle de suspensión trasera: Extracción - Reposición

33A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Poner el útil gato de órganos en contacto, con una
cala, bajo el tren trasero a la altura del amortigua-
dor.

Colocar los muelles en su alojamiento.

Comprimir el tren trasero.

Poner los tornillos de fijaciones inferiores de los
amortiguadores.

Apretar al par los tornillos de fijación inferiores
del amortiguadores (105 N.m).

Fijar los cableados de los captadores de velocidad
de la rueda

II - ETAPA FINAL

Retirar el útil gato de órganos.

Colocar las ruedas traseras(consultar 35A, Ruedas
y neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).

108849

113758
