33A

-

9

ELEMENTOS PORTADORES TRASEROS

Disco de freno trasero: Extracción - Reposición

FRENO DE DISCO

33A

Los discos de freno no se pueden rectificar. Las rayas
o desgastes demasiado grandes imponen su sustitu-
ción (consultar 30A, Generalidades, Freno: Caracte-
rísticas, página 30A-3).

Al efectuar la sustitución de un disco de freno, sustituir
imperativamente el disco del lado opuesto.

Al efectuar la sustitución de los discos de freno, susti-
tuir imperativamente las pastillas de freno.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Extraer:

- las ruedas traseras(consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4),

- las pastillas del freno trasero (consultar 33A, Ele-

mentos portadores traseros, Pastillas de freno
trasero: Extracción - Reposición, página 33A-1),

- los soportes del estribo (consultar 33A, Elementos

portadores traseros,  Soporte del estribo de
freno trasero: Extracción - Reposición, página
33A-6).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

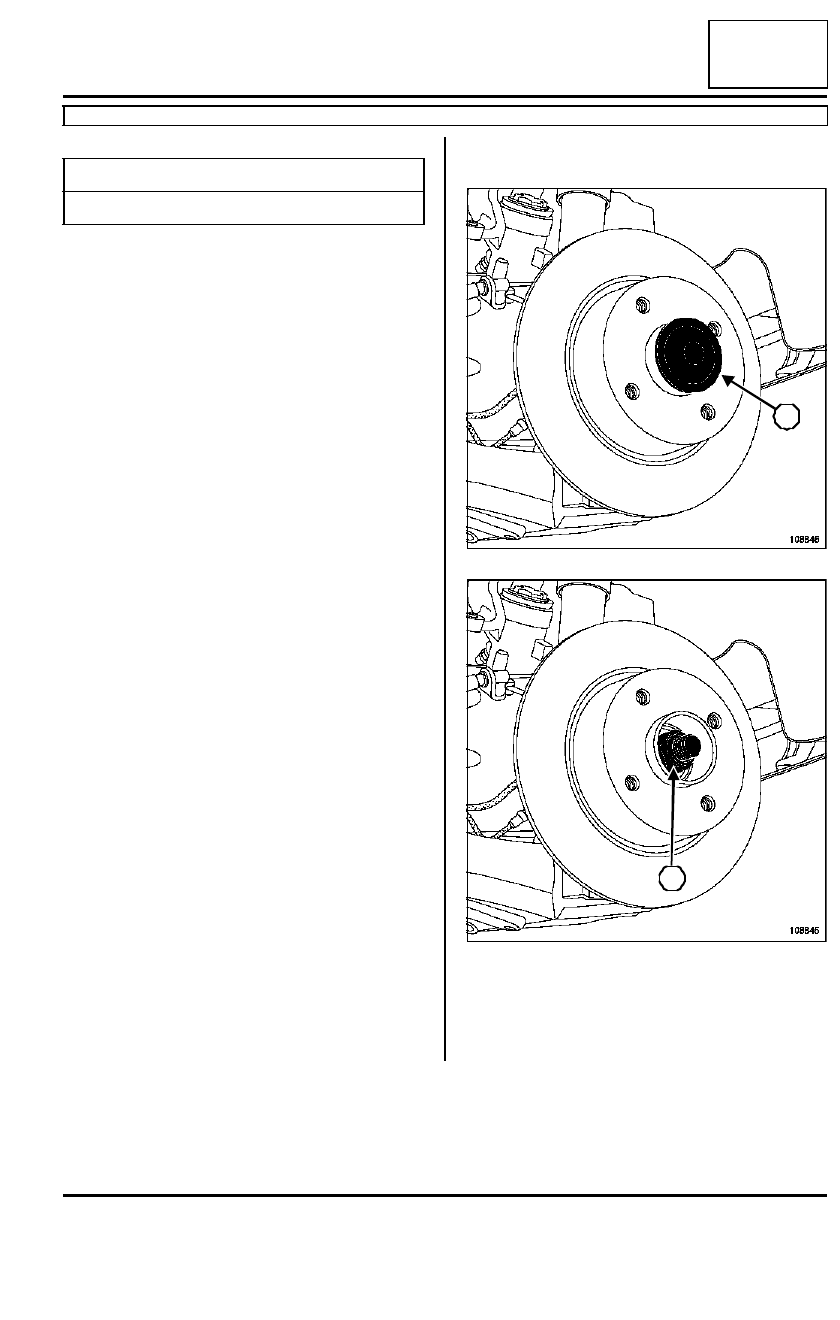

Extraer:

- los tapones del buje (1),

- las tuercas de la mangueta (2),

- los discos.

Pares de apriete

m

tuercas de la mangueta

175 N.m

108846

108845

1

2

33A

-

10

ELEMENTOS PORTADORES TRASEROS

Disco de freno trasero: Extracción - Reposición

FRENO DE DISCO

33A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Limpiar los discos utilizando una fuente.

Limpiar la mangueta.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- los discos,

- las tuercas de la mangueta.

Apretar al par las tuercas de la mangueta (175
N.m).

Colocar el tapón del buje.

III - ETAPA FINAL

Colocar:

- el soporte del estribo (consultar 33A, Elementos

portadores traseros,  Soporte del estribo de
freno trasero: Extracción - Reposición, página
33A-6),

- las pastillas del freno trasero (consultar 33A, Ele-

mentos portadores traseros, Pastillas de freno
trasero: Extracción - Reposición, página 33A-1),

- las ruedas traseras(consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4).

33A

-

11

ELEMENTOS PORTADORES TRASEROS

Tambor de freno trasero: Extracción - Reposición

FRENO DE TAMBOR

33A

Al efectuar la sustitución de un tambor de freno, sus-
tituir imperativamente el tambor de freno del lado
opuesto.

Al efectuar la sustitución de los tambores de freno,
sustituir imperativamente las guarniciones de freno.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desbloquear el freno de aparcamiento.

Quitar las ruedas traseras (consultar 35A, Ruedas y
neumáticos:, Rueda: Extracción - Reposición,
página 35A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

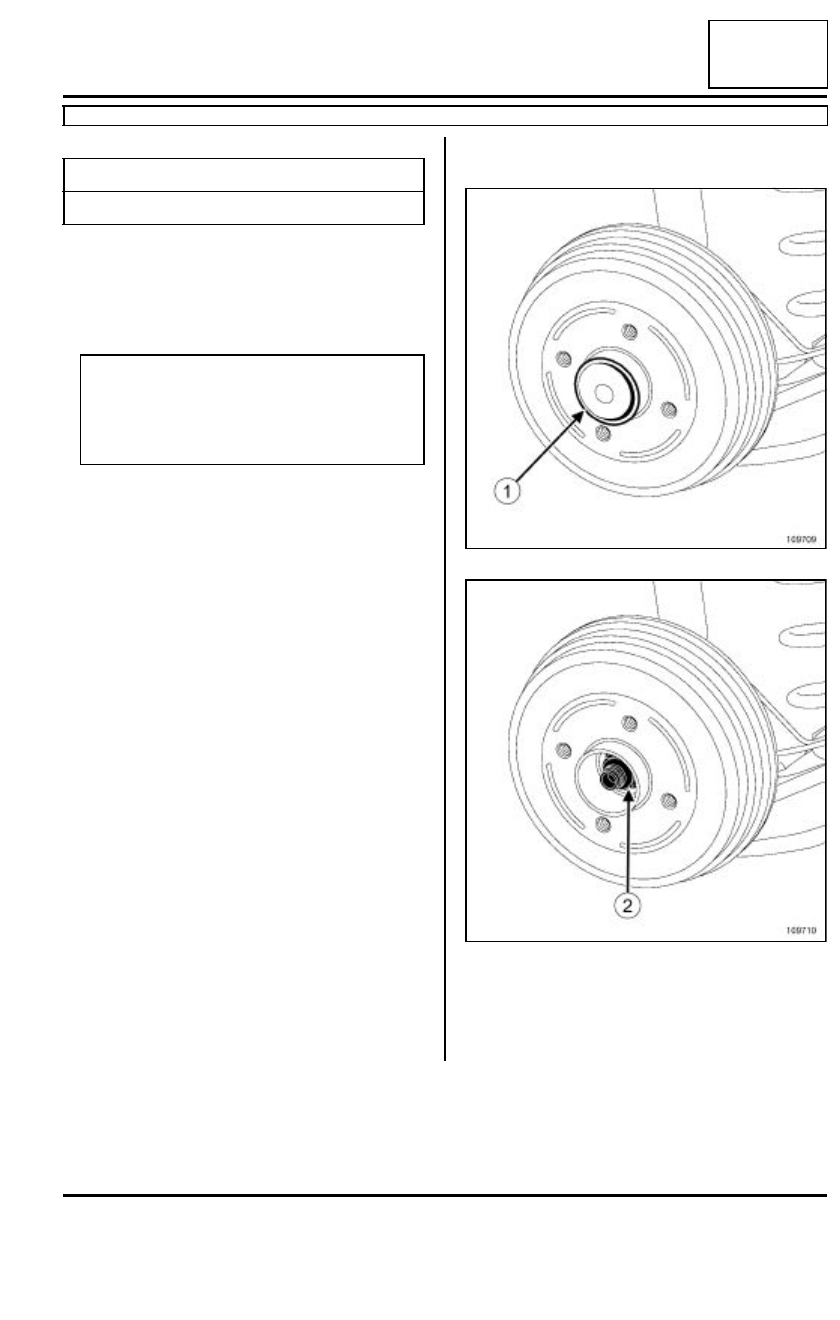

Extraer:

- los tapones del tambor (1),

- las tuercas del tambor (2),

- los tambores de freno.

Pares de apriete

m

tuerca del tambor

175 N.m

IMPORTANTE

Los dos tambores de freno deben tener el mismo
diámetro, la rectificación de un tambor conlleva
obligatoriamente la del otro. El diámetro máximo
está grabado en el tambor.

109709

109710

33A

-

12

ELEMENTOS PORTADORES TRASEROS

Tambor de freno trasero: Extracción - Reposición

FRENO DE TAMBOR

33A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Verificar el diámetro interior del tambor.

Sustituir las piezas defectuosas.

Limpiar:

- las pastillas de freno,

- los tambores de frenos,

- la mangueta.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Reglar el freno de aparcamiento, si la palanca per-
manece apoyada entre el primero y el segundo
diente de la carrera de la palanca del freno de apar-
camiento (consultar 37A, Mandos de elementos
mecánicos, Palanca del freno de aparcamiento:
Reglaje, página 37A-41)..

Colocar:

- los tambores de frenos,

- las tuercas del tambor.

- los tapones del tambor,

Apretar al par la tuerca del tambor (175 N.m).

III - ETAPA FINAL

Colocar las ruedas traseras (consultar 35A, Ruedas
y neumáticos:, Rueda: Extracción - Reposición,
página 35A-4).

Reglar las zapatas, pisando repetidamente el pedal
de freno.
