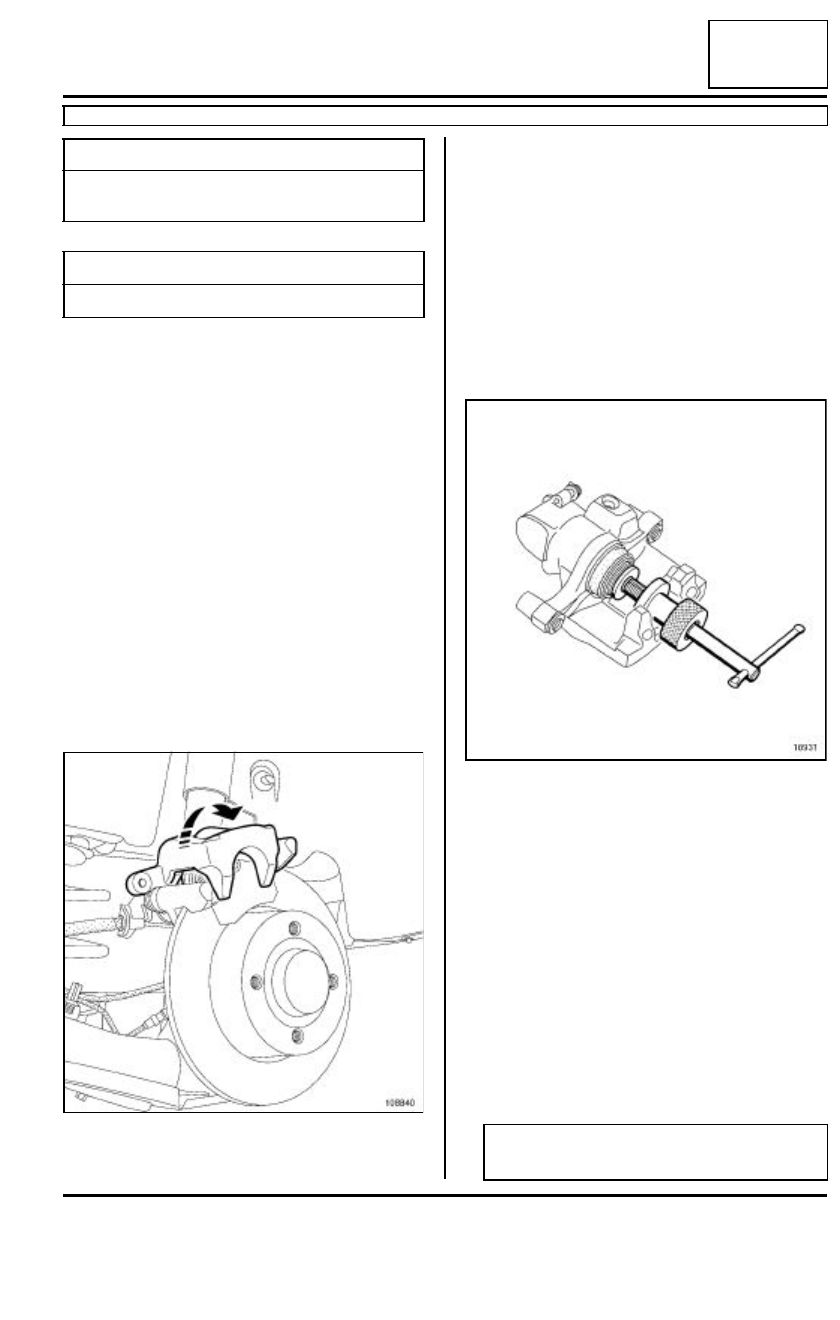

Renault Clio. Manual - parte 202

33A

-

1

ELEMENTOS PORTADORES TRASEROS

Pastillas de freno trasero: Extracción - Reposición

FRENO DE DISCO

33A

Al efectuar la sustitución de las pastillas de freno, sus-
tituir imperativamente las pastillas del lado opuesto.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Desbloquear el freno de aparcamiento.

Quitar las ruedas traseras(consultar 35A, Ruedas y
neumáticos:, Rueda: Extracción - Reposición,
página 35A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos de fijación inferiores de columne-
ta.

Pivotar los estribos hacia arriba.

Extraer las pastillas del freno.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar el espesor de las pastillas (consultar 30A,
Generalidades,  Freno: Características, página
30A-3).

Sustituir las piezas defectuosas.

Limpiar los soportes de los estribos.

Limpiar los estribos.

Empujar el pistón del estribo mediante el útil (Fre.
1190-01) hasta el fondo de su diámetro.

Sustituir sistemáticamente los tornillos de columne-
ta en cada extracción.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar las pastillas.

Girar el estribo hacia abajo para colocarlo en su po-
sición inicial.

Colocar el tornillo nuevo de columneta.

Apretar al par el tornillo de la columneta (32 N.m).

Utillaje especializado indispensable

Fre. 1190-01

Empujador de pistón
del estribo de freno

Pares de apriete

m

tornillo de la columneta

32 N.m

108840

18931

ATENCIÓN

No doblar el flexible de freno.

33A

-

2

ELEMENTOS PORTADORES TRASEROS

Pastillas de freno trasero: Extracción - Reposición

FRENO DE DISCO

33A

III - ETAPA FINAL

Colocar las ruedas traseras(consultar 35A, Ruedas
y neumáticos:, Rueda: Extracción - Reposición,
página 35A-4).

IMPORTANTE

Pisar varias veces el pedal del freno para poner
en contacto los pistones, las pastillas y los dis-
cos de freno.

33A

-

3

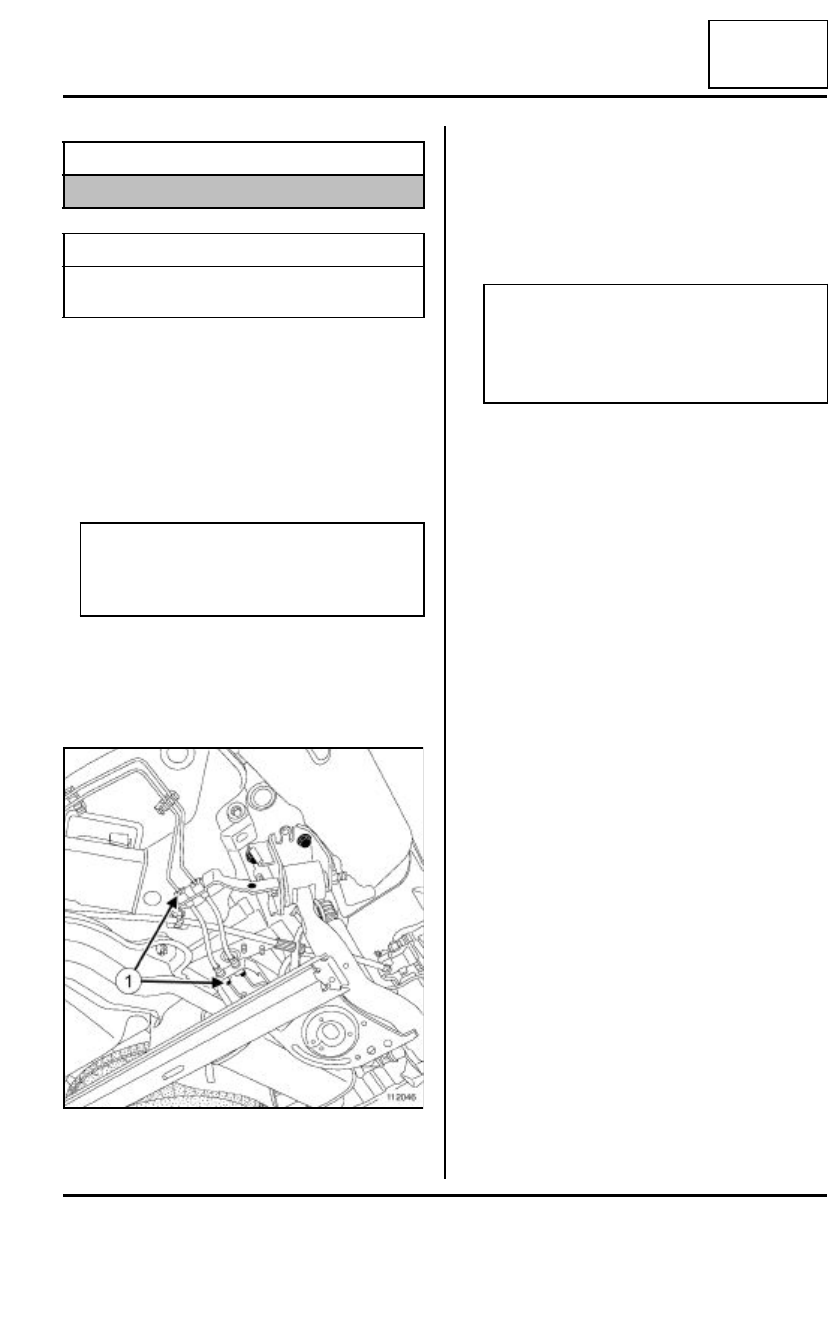

ELEMENTOS PORTADORES TRASEROS

Flexible del freno trasero: Extracción - Reposición

33A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Colocar el útil aprieta-pedal en el pedal de freno
para limitar la caída del líquido de freno.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los racores (1) del flexible concernido,

- el flexible concernido.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el flexible.

Apretar al par los racores del flexible de freno (14
N.m).

III - ETAPA FINAL

Retirar el útil aprieta-pedal del pedal de freno.

Purgar el circuito de frenado (consultar 30A, Gene-
ralidades,  Circuito de frenado: Purga, página
30A-4).

Verificar el nivel del líquido de freno.

Material indispensable

aprieta-pedal

Pares de apriete

m

racores del flexible de
freno

14 N.m

ATENCIÓN

Prever la caída del líquido de freno, para evitar el
deterioro de las piezas mecánicas y de carroce-
ría en la periferia del sistema de frenado.

112046

ATENCIÓN

No doblar el flexible de freno.

Hay que prestar atención para que no se pro-
duzca contacto entre el flexible de freno y los
elementos circundantes.

33A

-

4

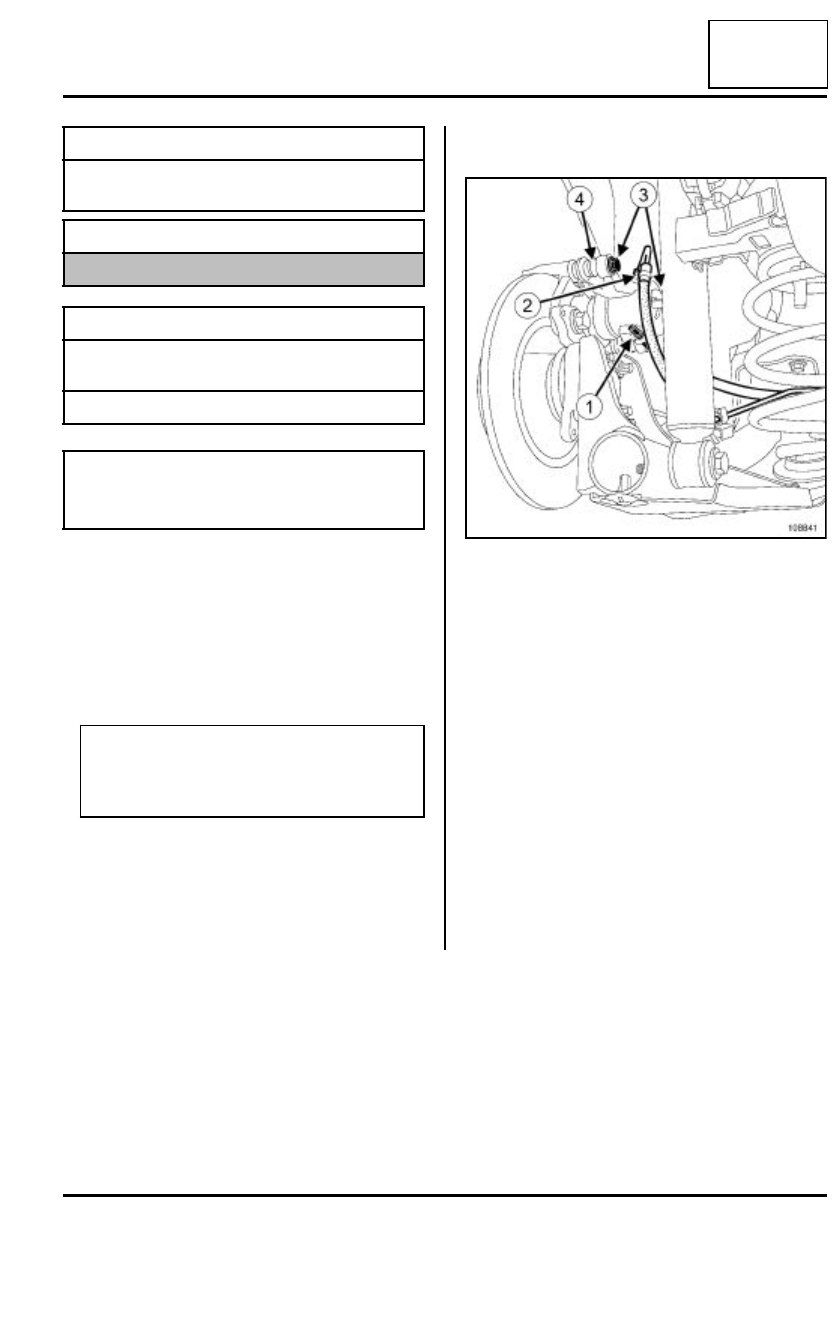

ELEMENTOS PORTADORES TRASEROS

Estribo del freno trasero: Extracción - Reposición

33A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Desbloquear el freno de aparcamiento.

Colocar el útil aprieta-pedal en el pedal de freno
para limitar la caída del líquido de freno.

Extraer la rueda trasera del lado implicado (consul-
tar 35A,  Ruedas y neumáticos:,  Rueda: Extrac-
ción - Reposición, página 35A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desgrapar el cable (1) del freno de aparcamiento.

Extraer el racor del tubo rígido de freno (2).

Extraer:

- los tornillos (3) de fijación de columnetas sujetando

las tuercas (4),

- el estribo,

- las pastillas de freno.

Colocar un tapón en el racor del tubo rígido de freno.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar el estado del fuelle del pistón del estribo.

Sustituir las piezas defectuosas.

Limpiar el estribo y su soporte.

Utillaje especializado indispensable

Fre. 1190-01

Empujador de pistón
del estribo de freno

Material indispensable

aprieta-pedal

Pares de apriete

m

tornillos de las columne-
tas

32 N.m

tubo rígido de freno

14 N.m

Nota:

Los estribos que se entregan como pieza de
recambio están llenados previamente.

ATENCIÓN

Prever la caída del líquido de freno, para evitar el
deterioro de las piezas mecánicas y de carroce-
ría en la periferia del sistema de frenado.

108841
