33A

-

5

ELEMENTOS PORTADORES TRASEROS

Estribo del freno trasero: Extracción - Reposición

33A

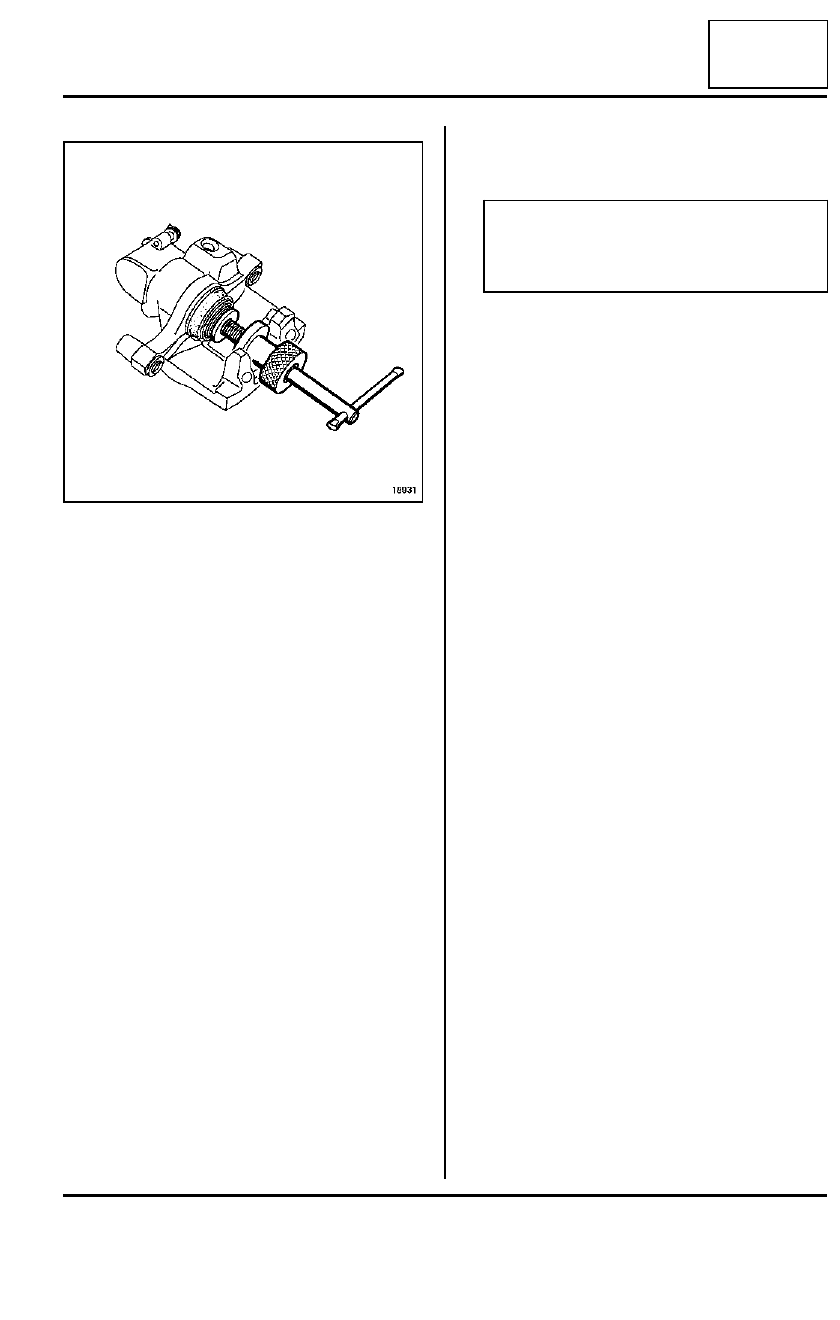

Empujar el pistón mediante el útil (Fre. 1190-01)
hasta el fondo de su diámetro.

Sustituir sistemáticamente los tornillos de columne-
ta en cada extracción.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- las pastillas de freno,

- el estribo,

- los tornillos nuevos de columnetas,

- el racor del tubo rígido de freno.

Apretar a los pares:

- los tornillos de las columnetas (32 N.m),

- el tubo rígido de freno (14 N.m).

Colocar el cable del freno de aparcamiento.

Verificar que la parada del cable del freno de apar-
camiento esté correctamente colocada en su aloja-
miento.

III - ETAPA FINAL

Purgar el circuito de frenado (consultar 30A, Gene-
ralidades, Circuito de frenado: Purga, página
30A-4).

Verificar el nivel del líquido de freno.

Colocar la rueda (consultar 35A, Ruedas y neumá-
ticos:,  Rueda: Extracción - Reposición, página
35A-4).

18931

ATENCIÓN

Pisar varias veces el pedal del freno para poner
en contacto los pistones, las pastillas y los dis-
cos de freno.

33A

-

6

ELEMENTOS PORTADORES TRASEROS

Soporte del estribo de freno trasero: Extracción - Reposición

FRENO DE DISCO

33A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Extraer:

- las ruedas traseras(consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4),

- las pastillas del freno trasero (consultar 33A, Ele-

mentos portadores traseros, Pastillas de freno
trasero: Extracción - Reposición, página 33A-1),

- el tornillo superior de columneta.

Suspender el estribo de freno en el amortiguador sin
extraer el racor de freno.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

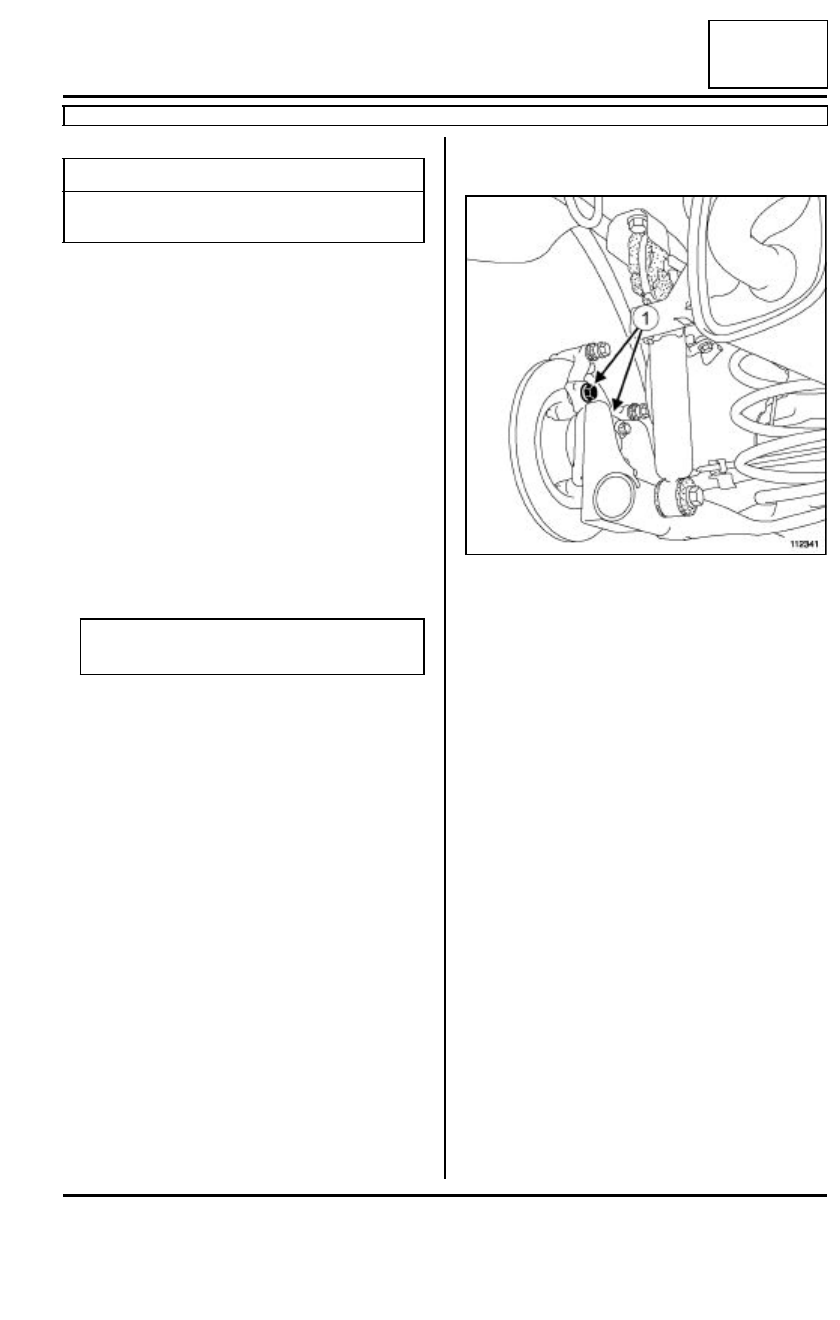

Extraer:

- los dos tornillos (1) del soporte del estribo,

- el soporte del estribo.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Limpiar el soporte del estribo y el portamanguetas.

Untar los tornillos del soporte de estribo con pro-
ducto de tipo FRENBLOC antes de su montaje.

Sustituir sistemáticamente los tornillos de columne-
ta en cada extracción.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el soporte del estribo,

- los tornillos de fijación del soporte del estribo.

Apretar al par los tornillos del soporte del estribo
(105 N.m).

Colocar el estribo y el tornillo nuevo superior de co-
lumneta.

Pares de apriete

m

tornillos del soporte del
estribo

105 N.m

ATENCIÓN

No doblar el flexible de freno.

112341

33A

-

7

ELEMENTOS PORTADORES TRASEROS

Soporte del estribo de freno trasero: Extracción - Reposición

FRENO DE DISCO

33A

III - ETAPA FINAL

Colocar:

- las pastillas de freno (consultar 33A, Elementos

portadores traseros, Pastillas de freno trasero:
Extracción - Reposición, página 33A-1),

- las ruedas traseras(consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4).

Verificar el nivel del líquido de freno.

33A

-

8

ELEMENTOS PORTADORES TRASEROS

Protector de disco del freno trasero: Extracción - Reposición

FRENO DE DISCO

33A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Extraer:

- las ruedas traseras(consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4),

- las pastillas del freno trasero (consultar 33A, Ele-

mentos portadores traseros, Pastillas de freno
trasero: Extracción - Reposición, página 33A-1),

- el soporte del estribo (consultar 33A, Elementos

portadores traseros,  Soporte del estribo de
freno trasero: Extracción - Reposición, página
33A-6),

- el disco del freno trasero (consultar 33A, Elemen-

tos portadores traseros, Disco de freno trase-
ro: Extracción - Reposición, página 33A-9).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

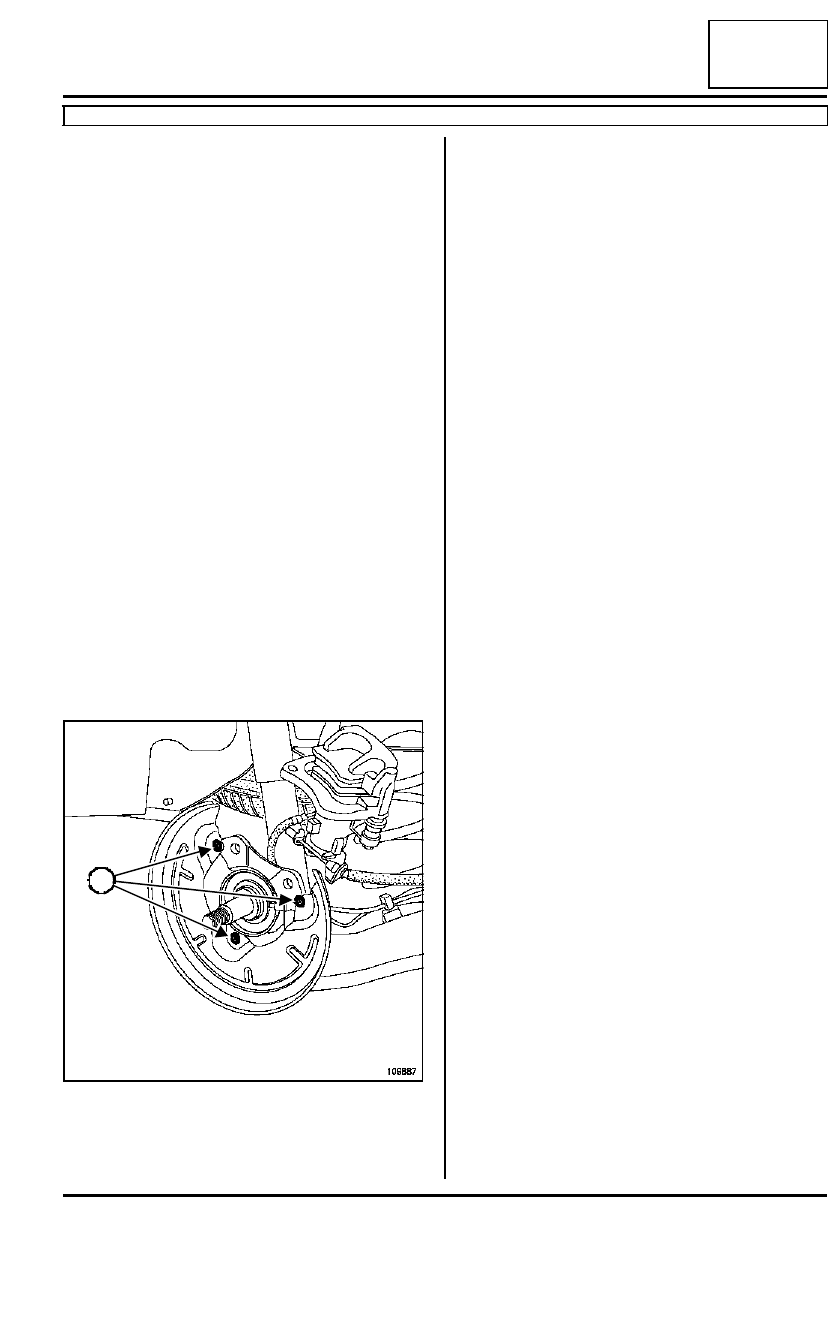

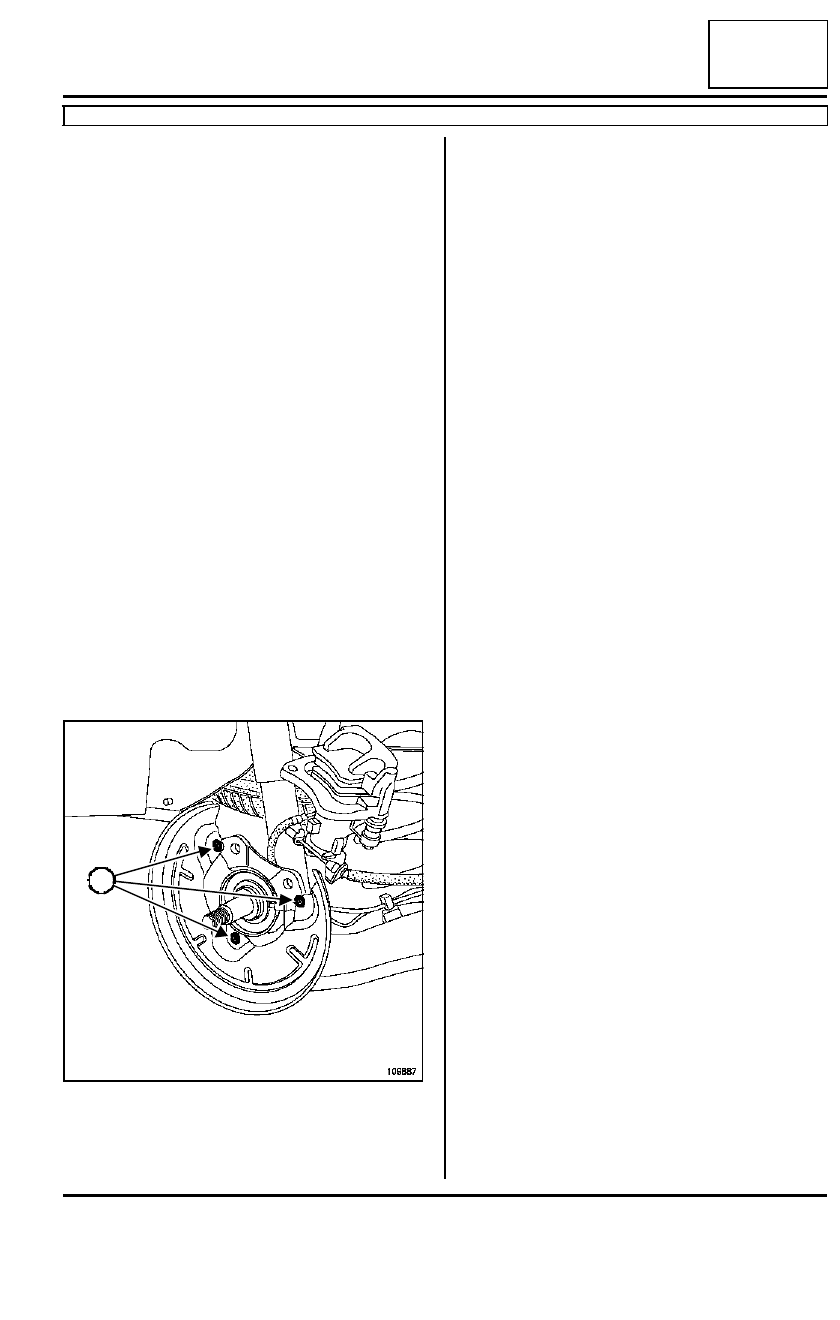

Taladrar los remaches (1) utilizando una taladrado-
ra.

Extraer el protector del disco de freno.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Limpiar el asiento de la mangueta en caso de que
hayan quedado limaduras al taladrar.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el protector del disco de freno.

Colocar los remaches.

III - ETAPA FINAL

Colocar:

- el disco del freno trasero (consultar 33A, Elemen-

tos portadores traseros, Disco de freno trase-
ro: Extracción - Reposición, página 33A-9),

- el soporte del estribo (consultar 33A, Elementos

portadores traseros,  Soporte del estribo de
freno trasero: Extracción - Reposición, página
33A-6),

- las pastillas del freno trasero (consultar 33A, Ele-

mentos portadores traseros, Pastillas de freno
trasero: Extracción - Reposición, página 33A-1),

- las ruedas traseras(consultar 35A, Ruedas y neu-

máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4).

109887

1

1
