31A

-

35

ELEMENTOS PORTADORES DELANTEROS

Conjunto portabuje - transmisión: Extracción - Reposición

DP0 o JH3 o JR5 o TL4

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-

miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Vaciar la caja de velocidades (consultar Aceites de

la caja de velocidades mecánica: Vaciado - Lle-
nado).

Extraer:

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,

página 35A-4),

- las pastillas de freno delantero (consultar 31A, Ele-

mentos portadores delanteros, Pastillas del
freno delantero: Extracción - Reposición, pági-
na 31A-1).

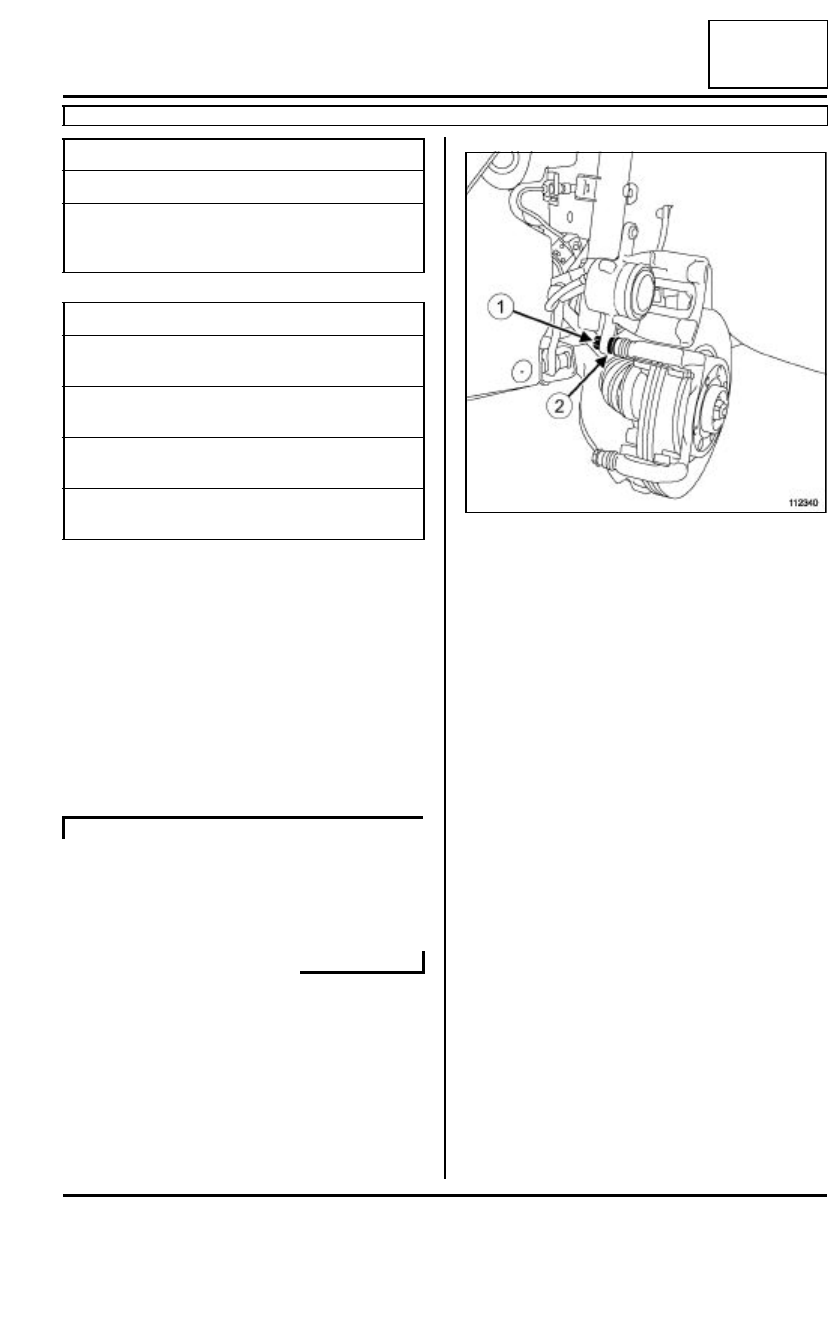

Quitar el tornillo (1) superior de columneta, sujetan-
do la tuerca (2).

Suspender el estribo de freno del muelle de suspen-
sión.

Repetir la operación del lado opuesto.

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Tav. 1744

Palanca de extracción
de transmisión lado
izquierdo

Pares de apriete

m

tornillos de la brida del
apoyo intermedio

21 N.m

bulones de fijación infer-
ior del amortiguador

105 N.m

bulón de la rótula infer-
ior

60 N.m

tuerca de la rótula de
dirección

35 N.m

JH3 o JR5 o TL4

112340

31A

-

36

ELEMENTOS PORTADORES DELANTEROS

Conjunto portabuje - transmisión: Extracción - Reposición

DP0 o JH3 o JR5 o TL4

31A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

1 - Lado izquierdo del vehículo

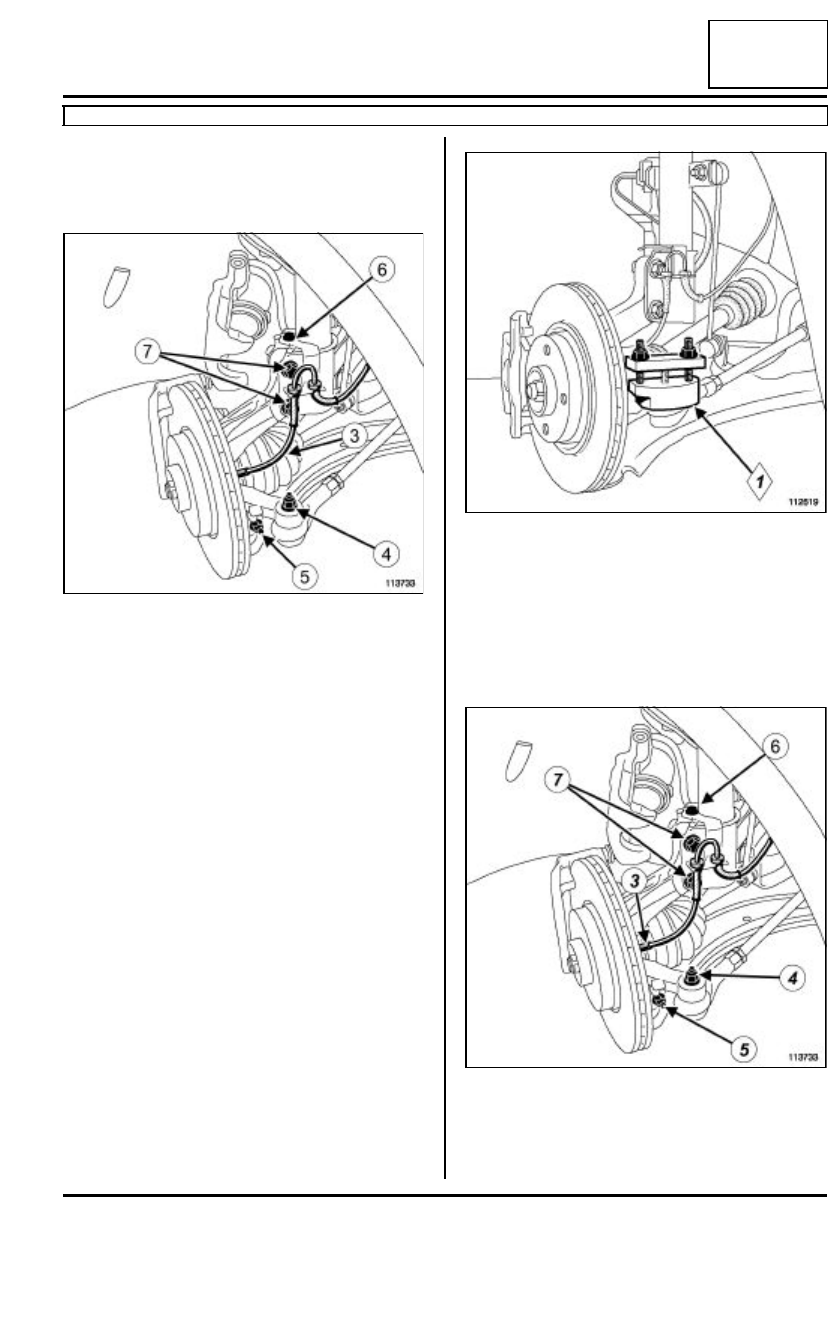

Soltar el captador (3) de velocidad de la rueda en el
portabuje.

Extraer:

- la tuerca (4) de la rótula de dirección,

- el bulón (5) de la rótula inferior,

- el tornillo (6) de fijación de la patilla de sujeción,

- los tornillos (7) de fijación inferior del amortiguador.

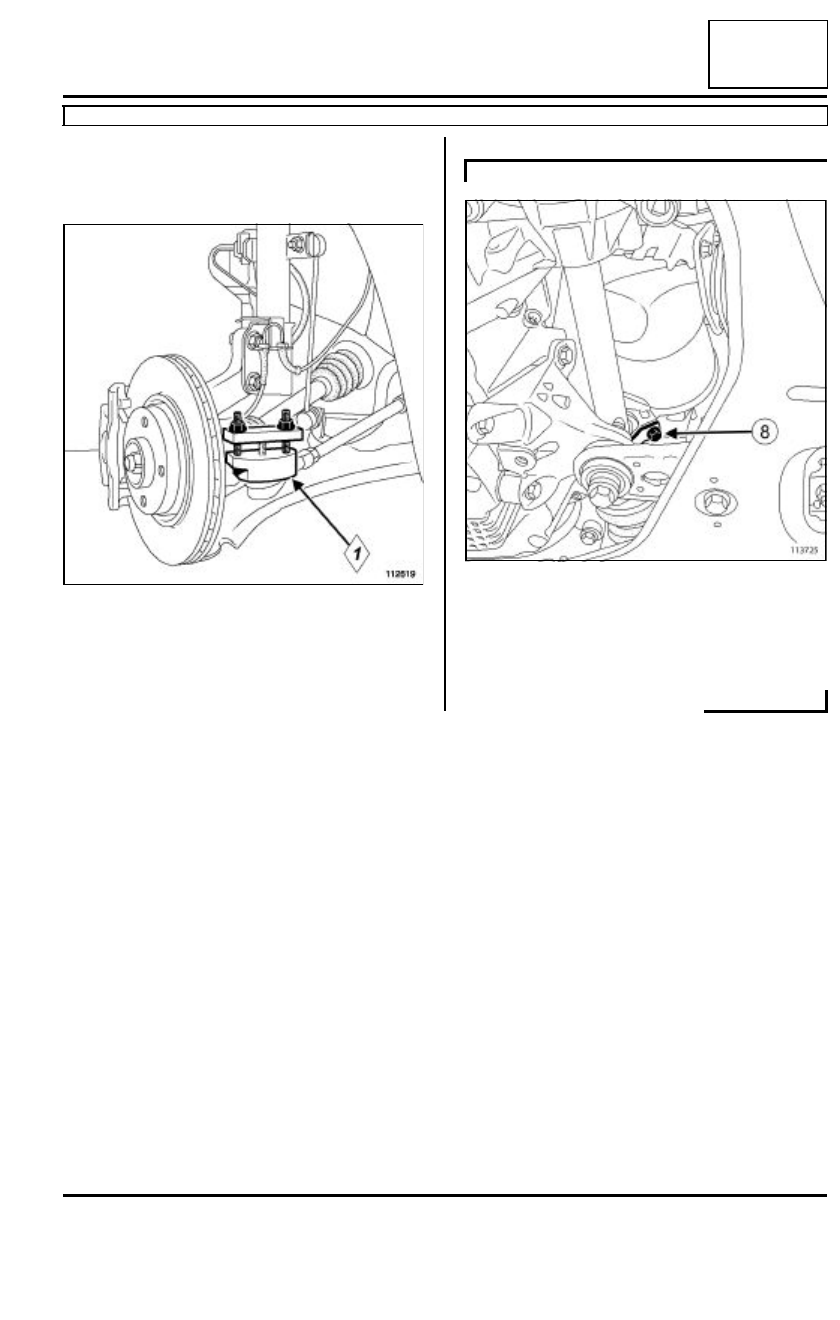

Extraer la rótula de dirección mediante el útil (1)
Tav. 476 .

Extraer las rótulas de los brazos inferiores.

Extraer el portabuje con su transmisión mediante el
útil (Tav. 1744).

2 - Lado derecho del vehículo

Soltar el captador (3) de velocidad de la rueda en el
portabuje.

Extraer:

- la tuerca (4) de la rótula de dirección,

113733

112619

113733

31A

-

37

ELEMENTOS PORTADORES DELANTEROS

Conjunto portabuje - transmisión: Extracción - Reposición

DP0 o JH3 o JR5 o TL4

31A

- el bulón (5) de la rótula inferior,

- el tornillo (6) de fijación de la patilla de sujeción,

- los tornillos (7) de fijación inferior del amortiguador.

Extraer la rótula de dirección mediante el útil (1)
Tav. 476 .

Extraer las rótulas de los brazos inferiores.

Quitar el tornillo de la brida (8) del apoyo de transmi-
sión.

Bascular la brida para liberar el rodamiento del
apoyo de transmisión.

112619

K9K, y TL4

113725

31A

-

38

ELEMENTOS PORTADORES DELANTEROS

Conjunto portabuje - transmisión: Extracción - Reposición

DP0 o JH3 o JR5 o TL4

31A

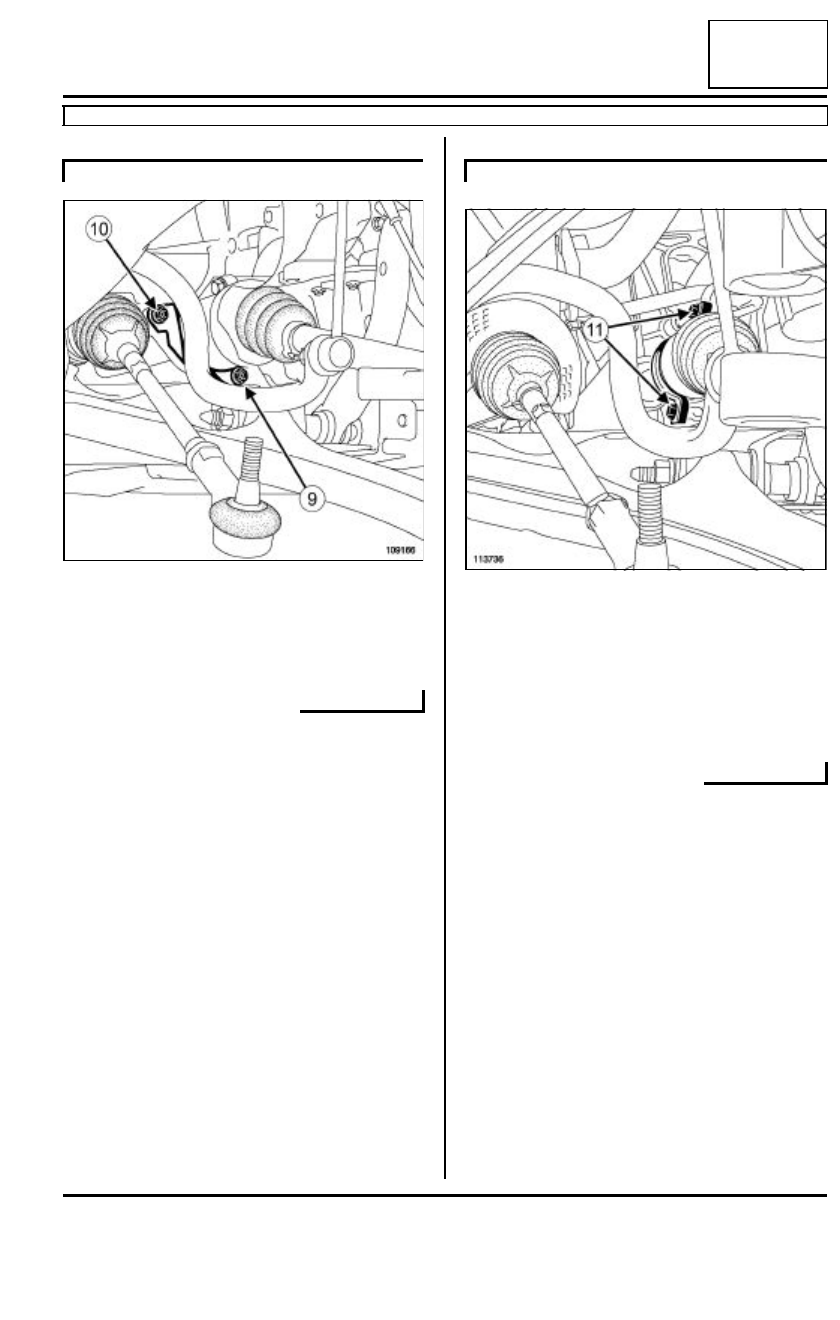

Quitar el tornillo de la brida (9) del apoyo de transmi-
sión.

Aflojar el tornillo de brida (10) del apoyo de transmi-
sión.

Extraer:

- los tornillos de la brida (11) del apoyo de transmi-

sión,

- la brida para liberar el rodamiento del apoyo de

transmisión.

Extraer el portabuje con su transmisión.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Limpiar y engrasar el diámetro interno del apoyo de
la transmisión, que recibe el rodamiento.

Sustituir la junta tórica del fondo del apoyo de trans-
misión si está deteriorada.

Sustituir sistemáticamente:

- las juntas labiadas de salida del diferencial en cada

extracción de transmisión,

- el junquillo del árbol de transmisión lado izquierdo,

si está equipado.

K4J o K4M o K9K, y DP0 o JH3 o JR5

109166

D4F, y JH3

113736
