Renault Clio. Manual - parte 197





31A

-

31

ELEMENTOS PORTADORES DELANTEROS

Cuna del tren delantero: Extracción - Reposición

31A

Colocar:

- el tornillo de fijación de la bieleta de recuperación

de par en la CV,

- las rótulas inferiores en el portabuje,

- los bulones de las rótulas inferiores.

Apretar a los pares:

- el tornillo de fijación de la bieleta de recupera-

ción de par en la CV (105 N.m),

- los bulones de la rótula inferior (60 N.m).

 .

Poner en contacto el gato de órganos la cabeza del
tornillo de fijación trasera de la cuna.

Bajar el gato de órganos(H) = 6 mm.

Colocar la rótula (18) del brazo inferior en el gato de
órganos
 sin modificar el reglaje.

Apretar a los pares en esta posición:

- los bulones de fijación delantera del brazo infe-

rior en la cuna  (70 N.m),

- los tornillos de fijación trasera del brazo inferior

en la cuna  (105 N.m)

Retirar el gato de órganos.

Colocar el travesaño del radiador con las calas de
10 mm.

Apretar al par los tornillos de fijación del travesa-
ño del radiador (105 N.m)
.

Colocar:

- las rótulas y las tuercas de las rótulas superiores

de las bieletas de reenvío de la barra estabilizado-
ra,

113735

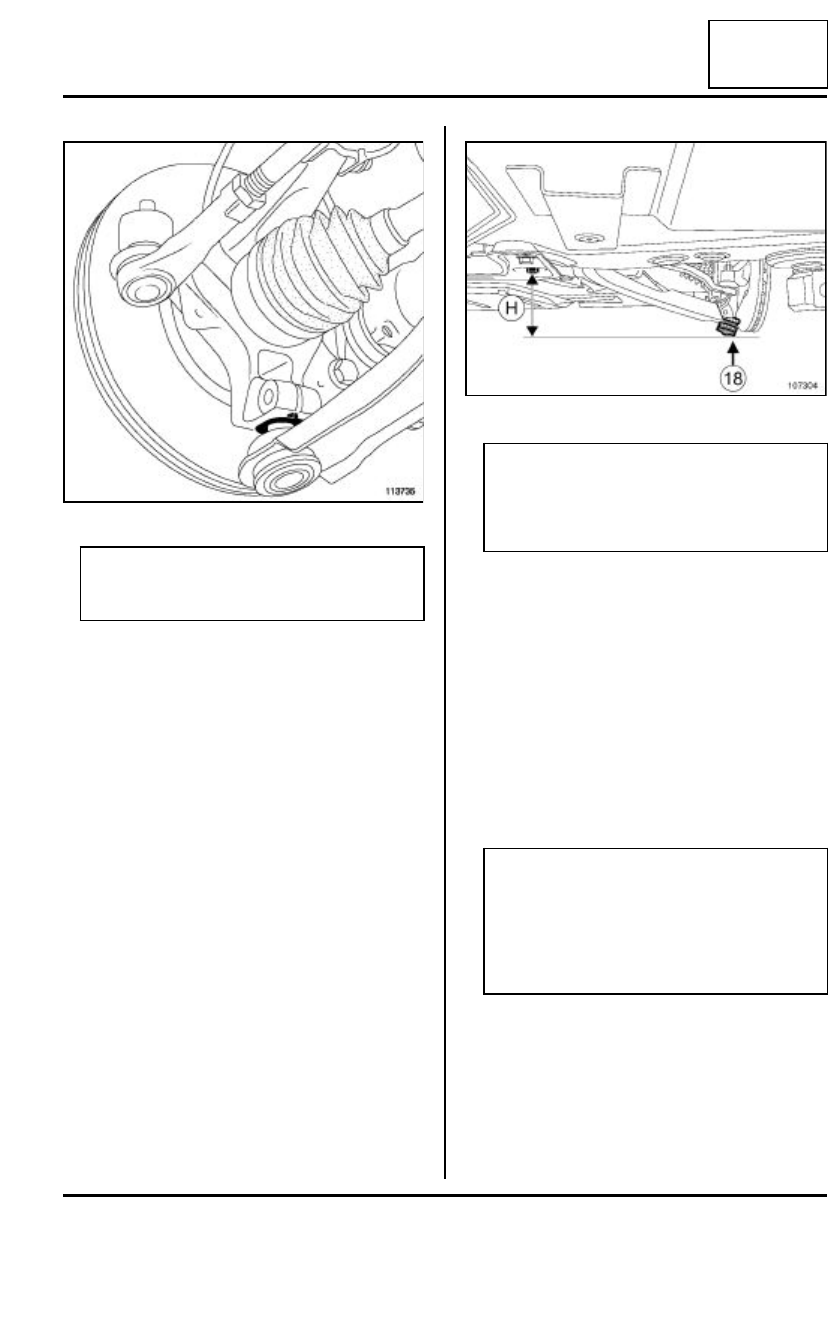

ATENCIÓN

Controlar el correcto posicionamiento del cas-
quillo en la rótula del brazo inferior.

107304

ATENCIÓN

En la reposición, colocar el brazo inferior más
bajo que la cabeza del tornillo de fijación trasera
de la cuna (H) = 6 mm para el apriete de las arti-
culaciones elásticas sin forzar.

ATENCIÓN

Colocar imperativamente una cala de 10 mm de
espesor entre el travesaño del radiador y la
cuna. Centrar el peón del travesaño del radiador
en el orificio de la cuna a la altura de la fijación
delantera del brazo inferior para apretar al par
las fijaciones del travesaño inferior del radiador.

31A

-

32

ELEMENTOS PORTADORES DELANTEROS

Cuna del tren delantero: Extracción - Reposición

31A

- las rótulas y las tuercas de la rótula de dirección.

Encajar:

- los captadores de velocidad de la rueda,

- la bieleta del captador de posición de la lámpara de

xenón (si el vehículo está equipado).

Apretar a los pares:

- las tuercas de la rótula de la bieleta de reenvío

de la barra estabilizadora ( 44 N.m),

- las tuercas de la rótula de dirección (35 N.m).

Colocar:

- los tornillos de fijación inferiores del paragolpes,

- los tornillos inferiores de refuerzos laterales,

- el protector bajo el motor,

- las protecciones del paso de rueda,

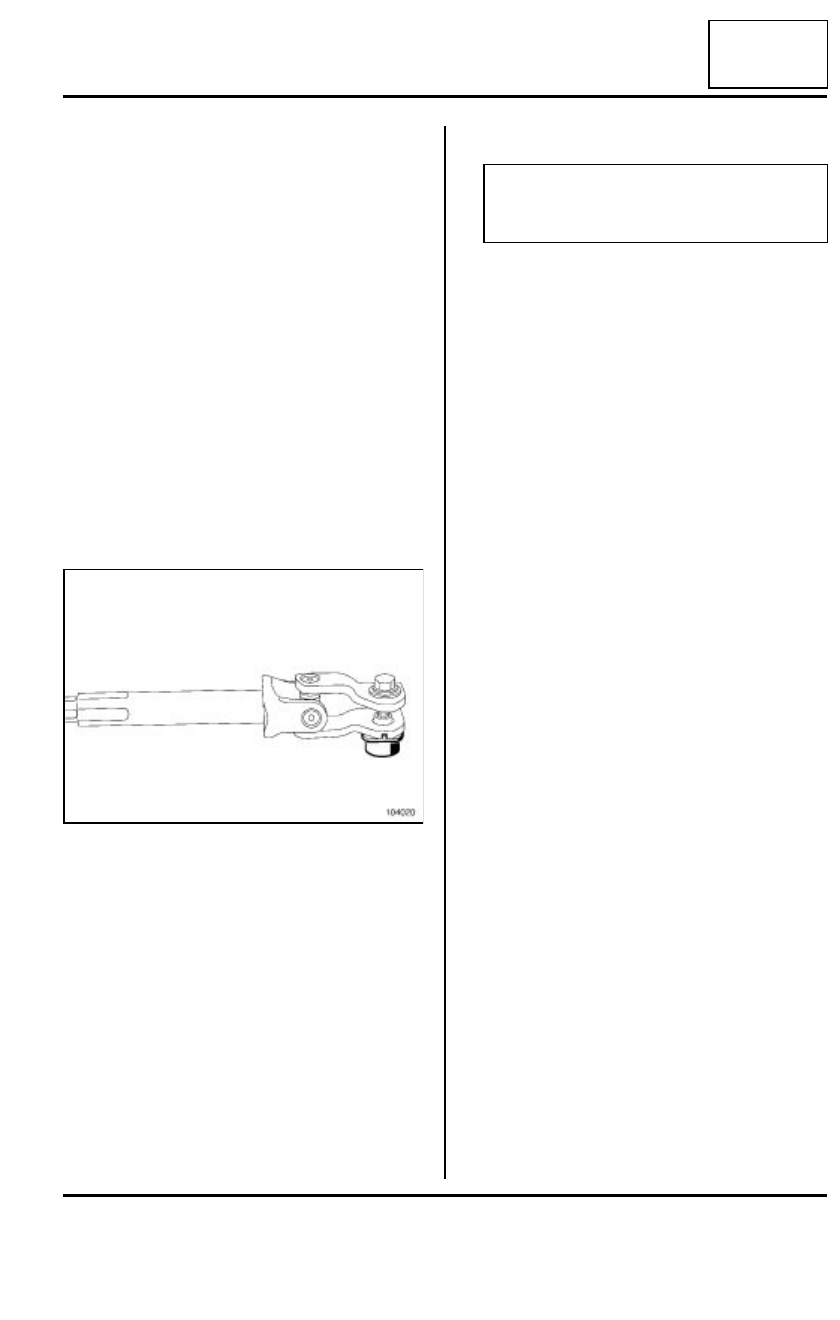

- el tornillo y la tuerca nuevos de la pinza abatible.

Respetar el sentido de montaje del tornillo y de la
tuerca de la pinza abatible.

Colocar:

- la pinza abatible,

- el tornillo nuevo de la pinza abatible,

- la tuerca nueva de la pinza abatible.

Preapretar la tuerca y el tornillo de la pinza abatible.

Tirar del eje intermedio para asegurarse de la pre-
sencia del tornillo en la garganta.

Apretar a los pares:

- los tornillos de los refuerzos laterales (21 N.m),

- los tornillos de la pinza abatible (24 N.m).

Colocar la moqueta del suelo.

III - ETAPA FINAL

Retirar la correa de seguridad del radiador de refri-
geración entre el manguito superior del radiador de
refrigeración y el cerradero de apertura del capot
motor.

Colocar las ruedas delanteras (consultar 35ARue-
das y neumáticos:
Rueda: Extracción - Reposi-
ción
, página 35A-4).

Controlar los valores de los trenes rodantes (consul-
tar  30AGeneralidadesTren delantero: Valores
de reglaje
, página 30A-13).

Efectuar imperativamente una inicialización del sis-
tema de las lámparas de xenón (si el vehículo está
equipado); (consultar MR 394 Diagnóstico, 80C,
Lámparas de xenón, Sustitución de órganos
).

104020

Nota:

Verificar que la moqueta del suelo está situada
bajo el tope del pedal del acelerador.

31A

-

33

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora delantera: Extracción - Reposición

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Quitar las ruedas delanteras (consultar 35A,  Rue-
das y neumáticos:
Rueda: Extracción - Reposi-
ción
, página 35A-4).

Extraer la cuna del tren delantero (consultar 31A,
Elementos portadores delanterosCuna del tren
delantero: Extracción - Reposición
, página 31A-
25
).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

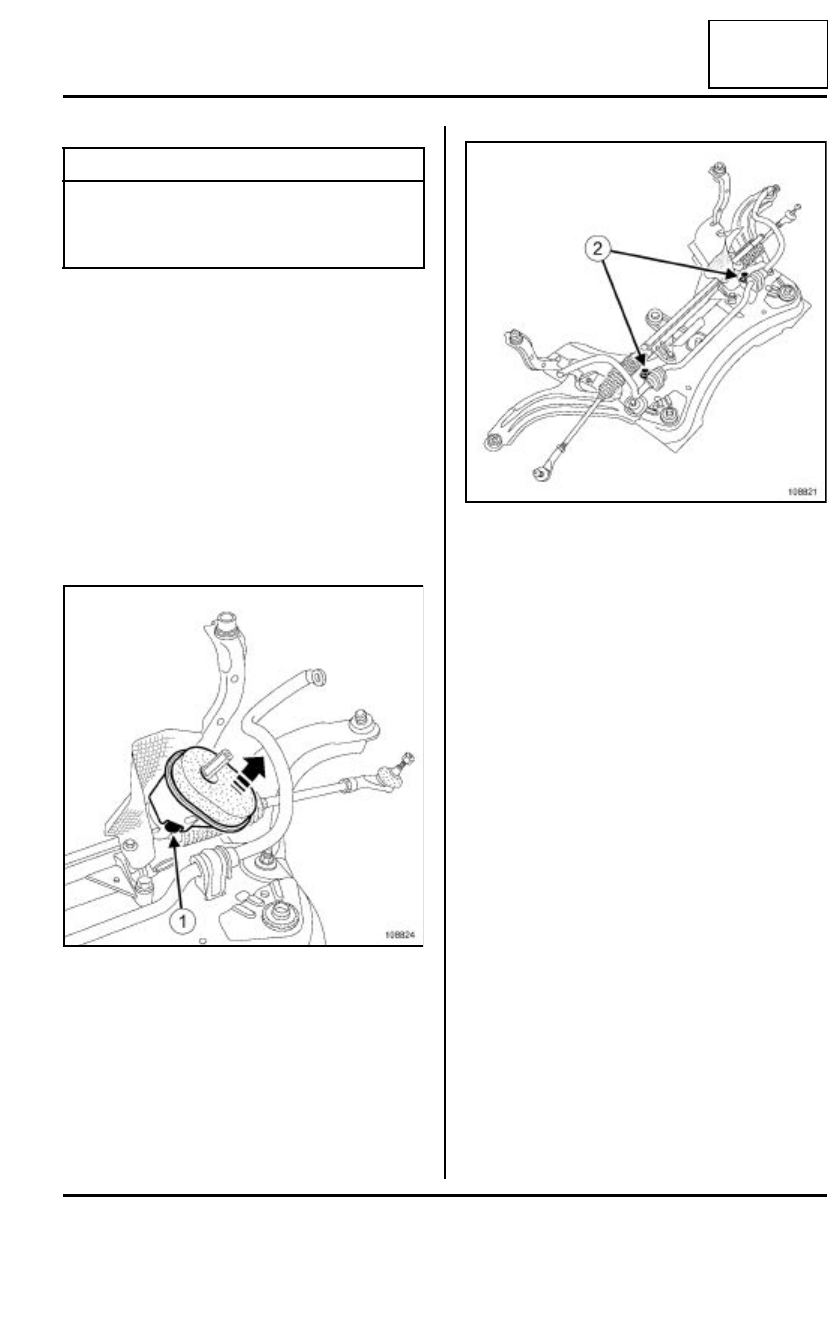

Soltar en (1) la junta del tablero utilizando un destor-
nillador plano.

Extraer:

- los tornillos de fijación (2) de la barra estabilizadora

sobre la cuna,

- los apoyos de la barra estabilizadora,

- la barra estabilizadora.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la barra estabilizadora.

- los apoyos de la barra estabilizadora posicionando

correctamente los espolones de las patillas de fija-
ción de los apoyos de la barra estabilizadora en los
orificios de la cuna,

- los tornillos de fijación de los apoyos de la barra

estabilizadora en la cuna.

Apretar al par los tornillos de fijación de los
apoyos de la barra estabilizadora en la cuna  (21
N.m)
.

Colocar la junta del tablero en su posición inicial.

II - ETAPA FINAL

Colocar la cuna del tren (consultar 31AElementos
portadores delanteros
Cuna del tren delantero:
Extracción - Reposición
, página 31A-25).

Pares de apriete

m

tornillos de fijación de
los apoyos de la barra
estabilizadora en la
cuna

21 N.m

108824

108821

31A

-

34

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora delantera: Extracción - Reposición

31A

Colocar las ruedas delanteras (consultar 35ARue-
das y neumáticos:
Rueda: Extracción - Reposi-
ción
, página 35A-4).
