ELEMENTOS PORTADORES DELANTEROS

Cuna del tren delantero: Extracción - Reposición

31A

Extraer:

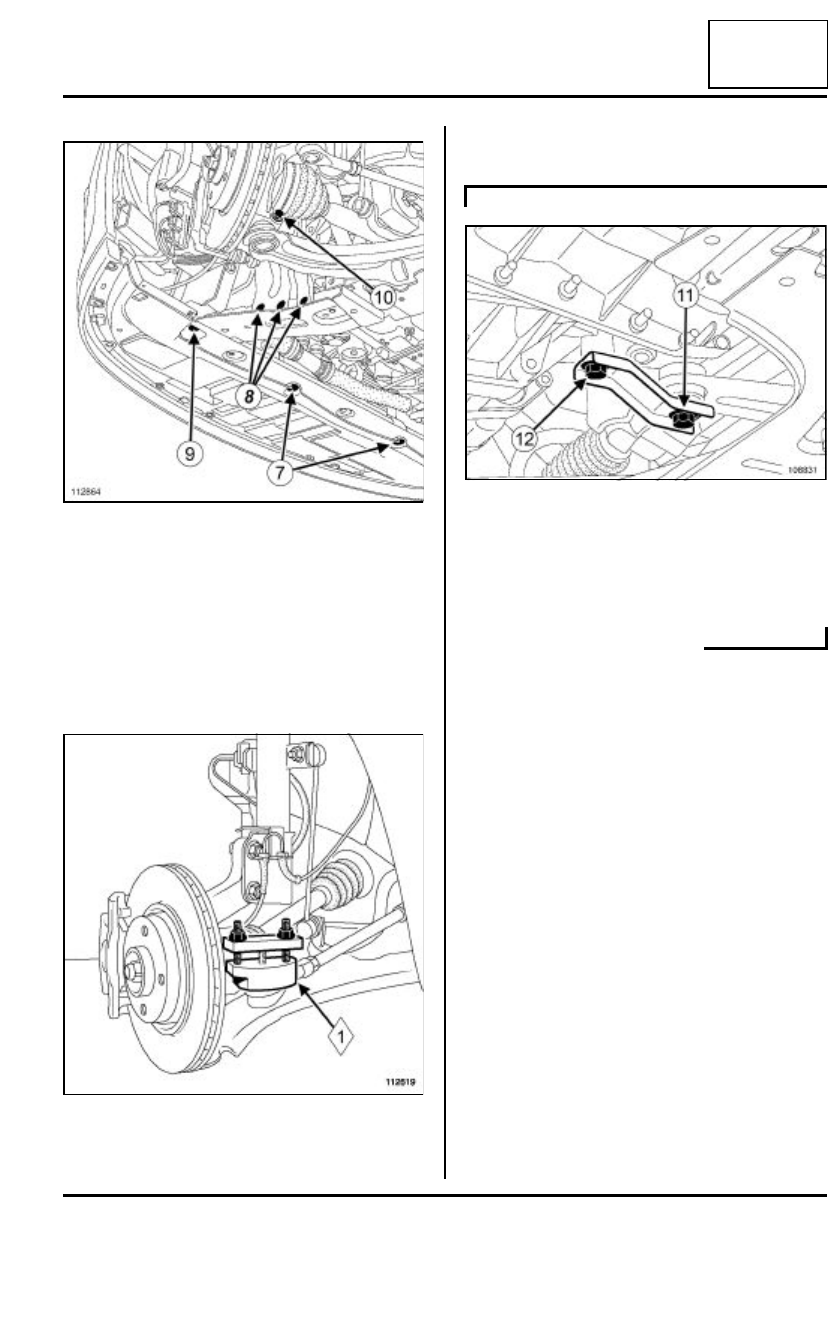

- los tornillos (7) de fijación inferiores del paragol-

pes,

- los tornillos (8) inferiores de refuerzos laterales,

- los tornillos (9) de fijación del travesaño del radia-

dor,

- el travesaño del radiador,

- el bulón de la rótula inferior (10).

Extraer:

- la rótula de dirección mediante el útil (Extractor de

rótula) Tav. 476 ,

- las rótulas superiores de las bieletas de reenvío de

la barra estabilizadora.

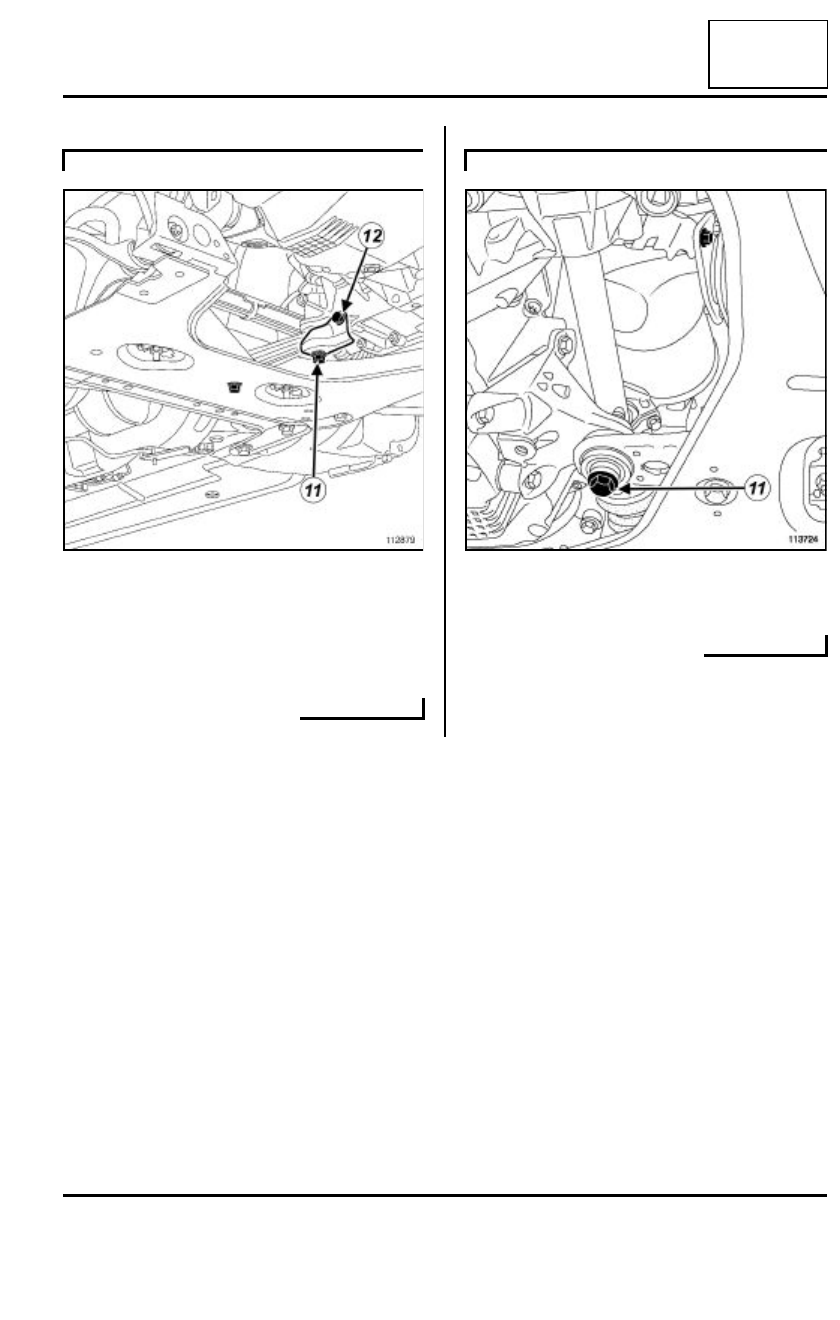

Quitar el tornillo (11) de fijación de la bieleta de recu-
peración de par en la CV.

Aflojar el tornillo (12) de fijación de la patilla de suje-
ción de la bieleta de recuperación de par para hacer
girar la patilla de sujeción.

112864

112619

JH3 o JR5

108831

31A

-

28

ELEMENTOS PORTADORES DELANTEROS

Cuna del tren delantero: Extracción - Reposición

31A

Quitar el tornillo (11) de fijación de la bieleta de recu-
peración de par en la CV.

Aflojar el tornillo (12) de fijación de la patilla de suje-
ción de la bieleta de recuperación de par para hacer
girar la bieleta.

Quitar el tornillo (11) de fijación de la bieleta de recu-
peración de par.

Colocar el útil gato de órganos bajo la cuna.

Amarrar la cuna al útil gato de órganos.

Extraer las rótulas de los brazos inferiores.

DP0

112879

TL4

113724

31A

-

29

ELEMENTOS PORTADORES DELANTEROS

Cuna del tren delantero: Extracción - Reposición

31A

Extraer:

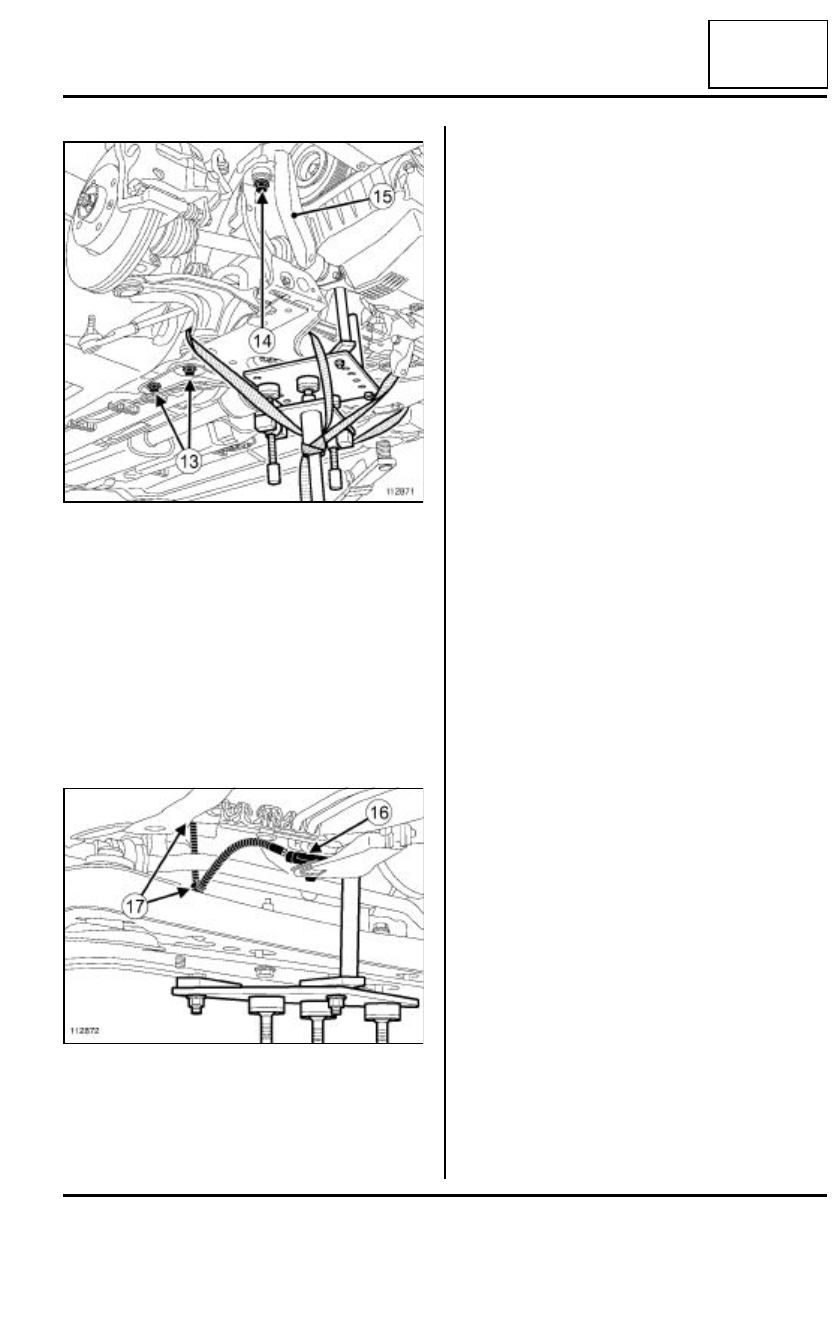

- los tornillos de fijación (13)del travesaño trasero,

- el travesaño trasero,

- los tornillos de fijación (14) de la cuna en la carro-

cería,

- los refuerzos laterales (15).

Bajar la cuna en aproximadamente 5 cm con el útil
gato de órganos.

Desconectar el conector (1 6) de la sonda de
oxígeno.

Soltar el cableado (17) de la sonda de oxígeno.

Extraer la cuna.

112871

112872

31A

-

30

ELEMENTOS PORTADORES DELANTEROS

Cuna del tren delantero: Extracción - Reposición

31A

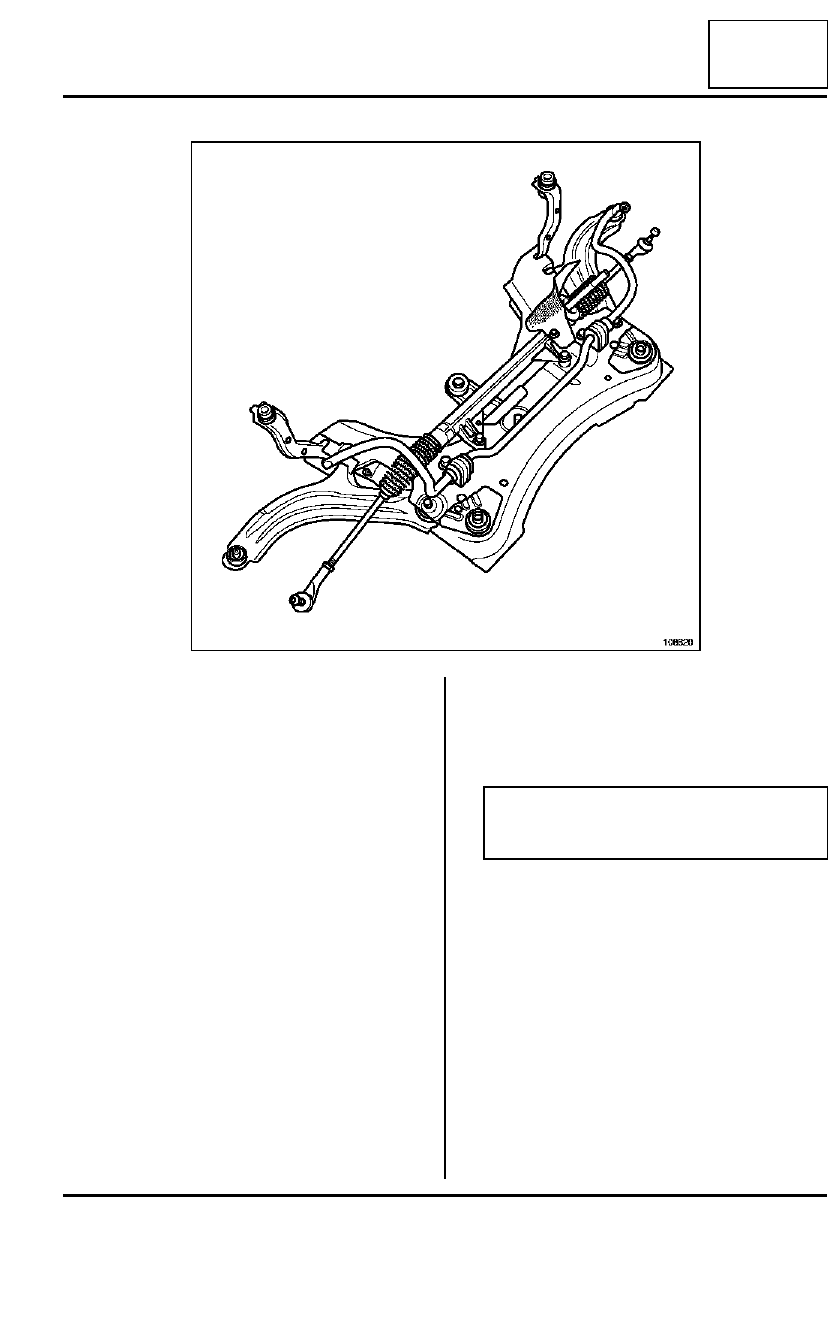

Retirar los equipamientos de la cuna.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir sistemáticamente en cada extracción:

- las tuercas de freno de la bieleta de reenvío de la

barra estabilizadora,

- el tornillo y la tuerca-leva de pinza abatible.

Poner las ruedas rectas.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar los equipamientos de la cuna.

Presentar la cuna mediante el útil gato de órganos.

Encajar el cableado de la sonda de oxígeno.

Conectar el conector de la sonda de oxígeno.

Colocar la cuna en la carrocería.

Colocar:

- el travesaño trasero,

- los tornillos de fijación de la cuna y del travesaño

en la carrocería,

- los tornillos de fijación del tirante de la cuna con los

refuerzos laterales.

Apretar por orden y a los pares:

- los tornillos de plot de la cuna (105 N.m),

- los tornillos del travesaño trasero (105 N.m),

- los tornillos del tirante de la cuna (105 N.m).

Extraer la correa de seguridad y el útil gato de ór-
ganos.

108820

ATENCIÓN

Respetar imperativamente el orden de apriete de
la cuna.
