31A

-

19

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador delantero: Extracción - Reposición

31A

Separar los diferentes elementos que constituyen el
combinado "muelle-amortiguador".

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir sistemáticamente la tuerca del vástago del
amortiguador y la tuerca de retención superior de la
rótula de la bieleta de reenvío de la barra estabiliza-
dora.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

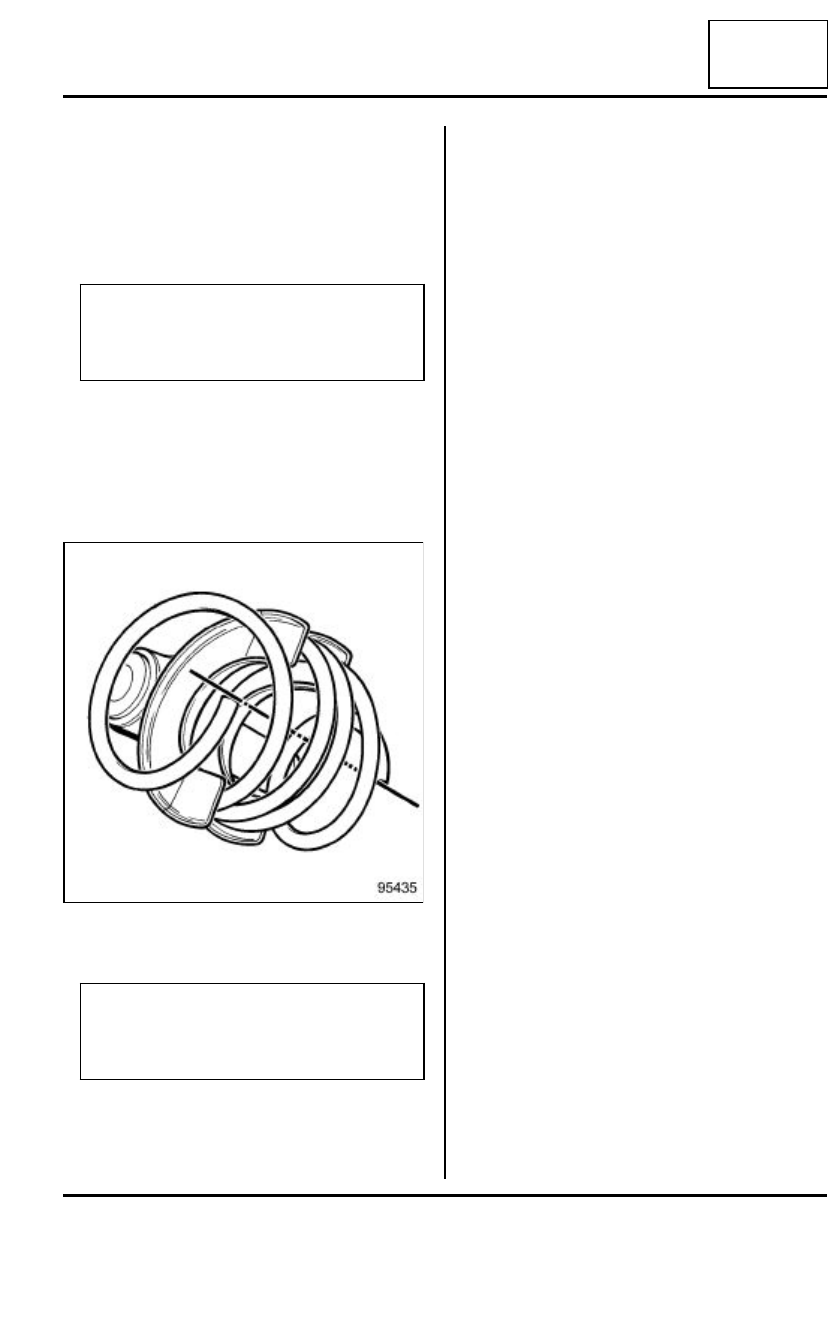

Colocar el útil compresor de muelle en el tornillo
de banco.

Nota:

En la extracción-reposición de los muelles, es
imperativo no golpear dichos muelles pues existe
el riego de estropear el tratamiento de superficie.

95435

Nota:

En caso de sustitución del muelle, para facilitar
el montaje, respetar la posición y la orientación
del muelle y de las copelas del útil.

31A

-

20

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador delantero: Extracción - Reposición

31A

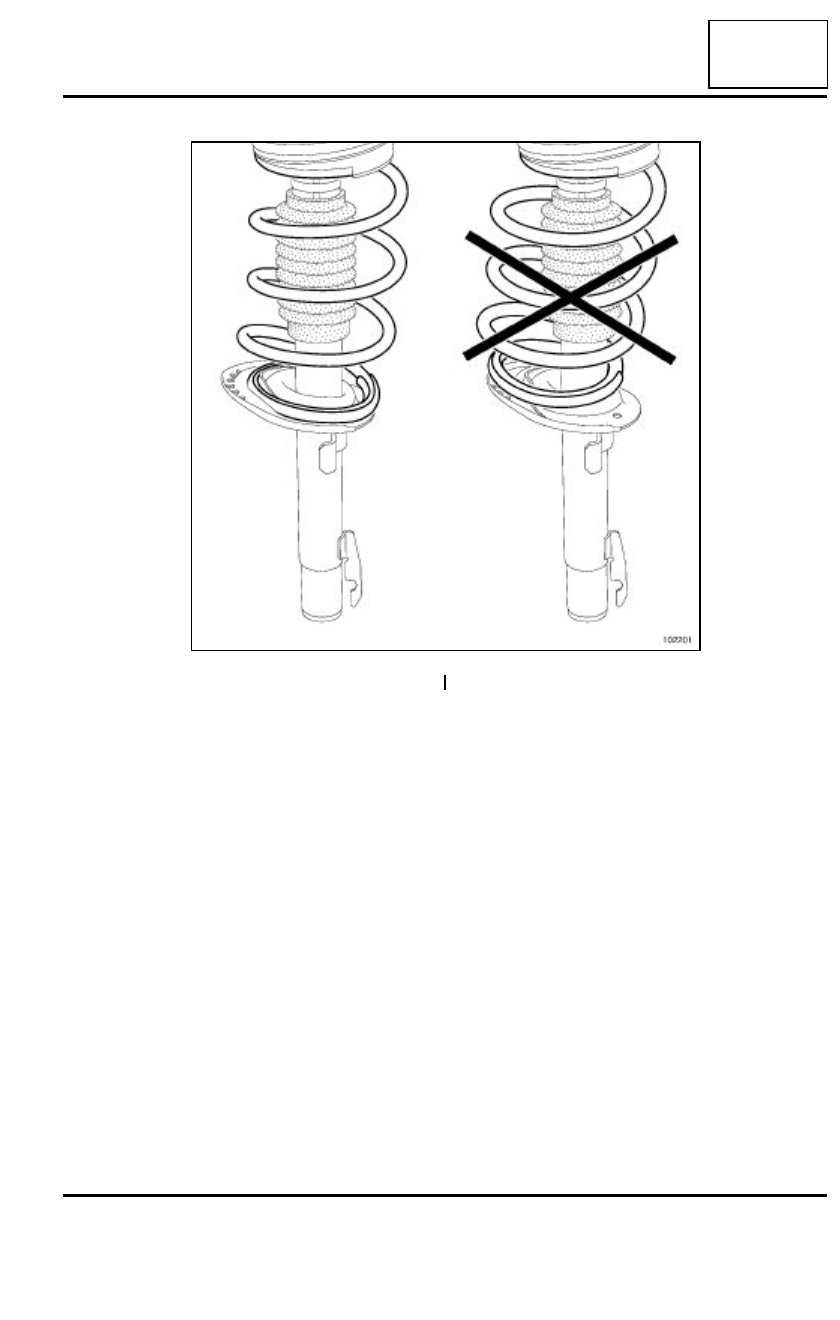

Posicionar el muelle en la garganta de la copela.

102201

31A

-

21

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador delantero: Extracción - Reposición

31A

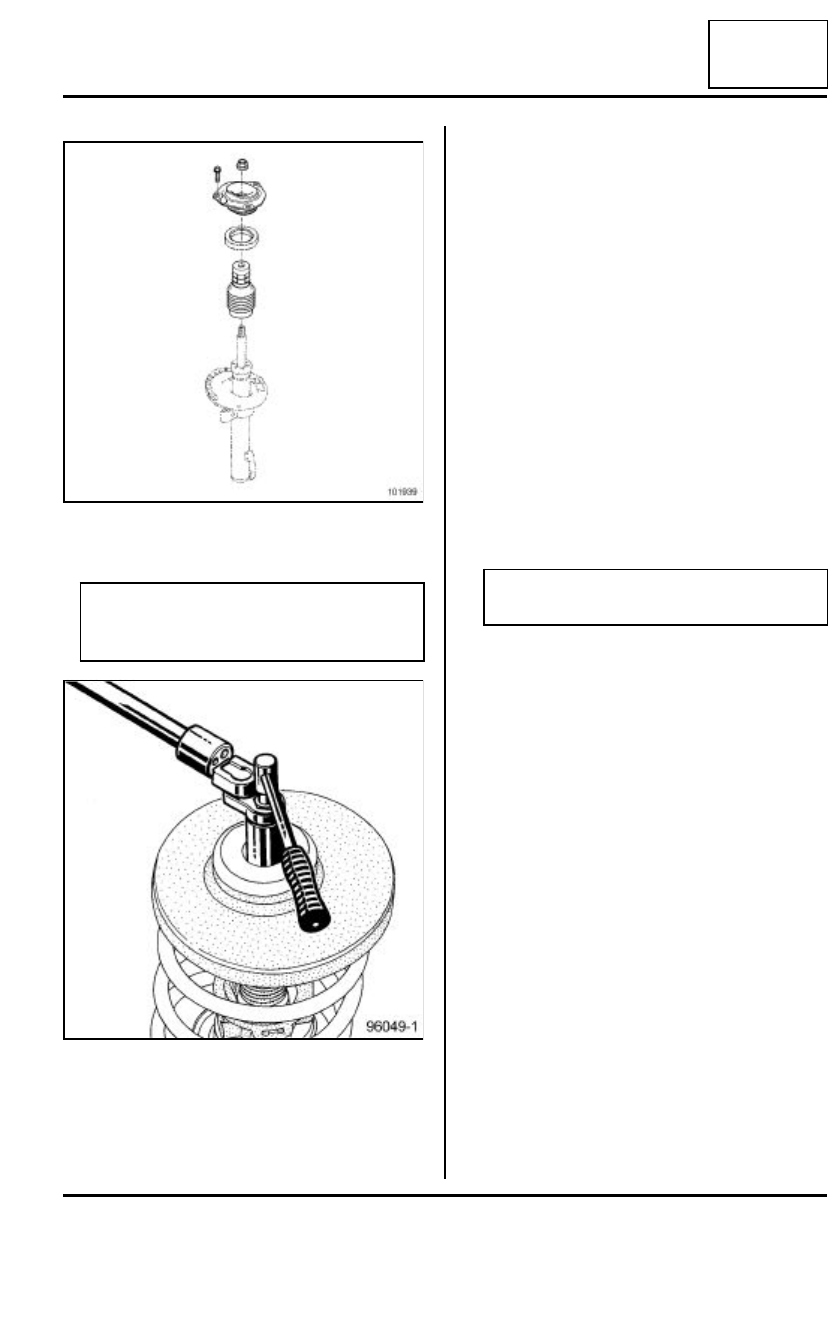

Respetar el orden y el sentido de montaje de las pie-
zas constitutivas.

Apretar al par la tuerca del vástago del amortigua-
dor (62 N.m).

Descomprimir el muelle.

Retirar el compresor del muelle.

Colocar el combinado "muelle-amortiguador".

Colocar:

- el combinado "muelle-amortiguador",

- los tornillos de la torreta del amortiguador.

Apretar al par los tornillos de la torreta del amorti-
guador (21 N.m).

Colocar:

- los bulones de fijación inferiores del amortiguador,

- la tuerca nueva superior de la rótula de la bieleta

de reenvío de la barra estabilizadora,

- el tornillo de la patilla de sujeción de los flexibles,

Apretar a los pares:

- los  tornillos de fijación inferiores del amorti-

guador (105 N.m),

- la tuerca de la rótula de la bieleta de reenvío de

la barra estabilizadora (44 N.m).

Grapar el flexible de freno.

Encajar el captador de velocidad de la rueda.

Colocar la tapa de la copela del amortiguador.

Encajar la tapa de la copela del amortiguador.

Colocar la tuerca de la tapa de la copela del amorti-
guador.

Apretar al par la tuerca de la tapa de la copela del
amortiguador (8 N.m).

III - ETAPA FINAL

Colocar:

- la boca bajo la rejilla de alero (consultar Boca bajo

la rejilla de alero: Extracción - Reposición),

- el mecanismo del limpiaparabrisas (consultar

Mecanismo del limpiaparabrisas: Extracción -
Reposición),

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).

Conectar la batería (consultar Batería: Extracción -
Reposición).

101939

Nota:

Respetar la orientación del tope giratorio  para
facilitar la reposición.

96049-1

ATENCIÓN

No doblar el flexible de freno.

31A

-

22

ELEMENTOS PORTADORES DELANTEROS

Brazo inferior del semi-tren delantero: Extracción - Reposición

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Quitar las ruedas delanteras(consultar 35A, Rue-
das y neumáticos:, Rueda: Extracción - Reposi-
ción, página 35A-4).

Desbloquear el volante.

Amarrar el radiador de refrigeración por el manguito
superior del radiador de refrigeración y el cerradero
de apertura del capot motor.

Extraer:

- la protección del paso de rueda,

- el protector bajo el motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

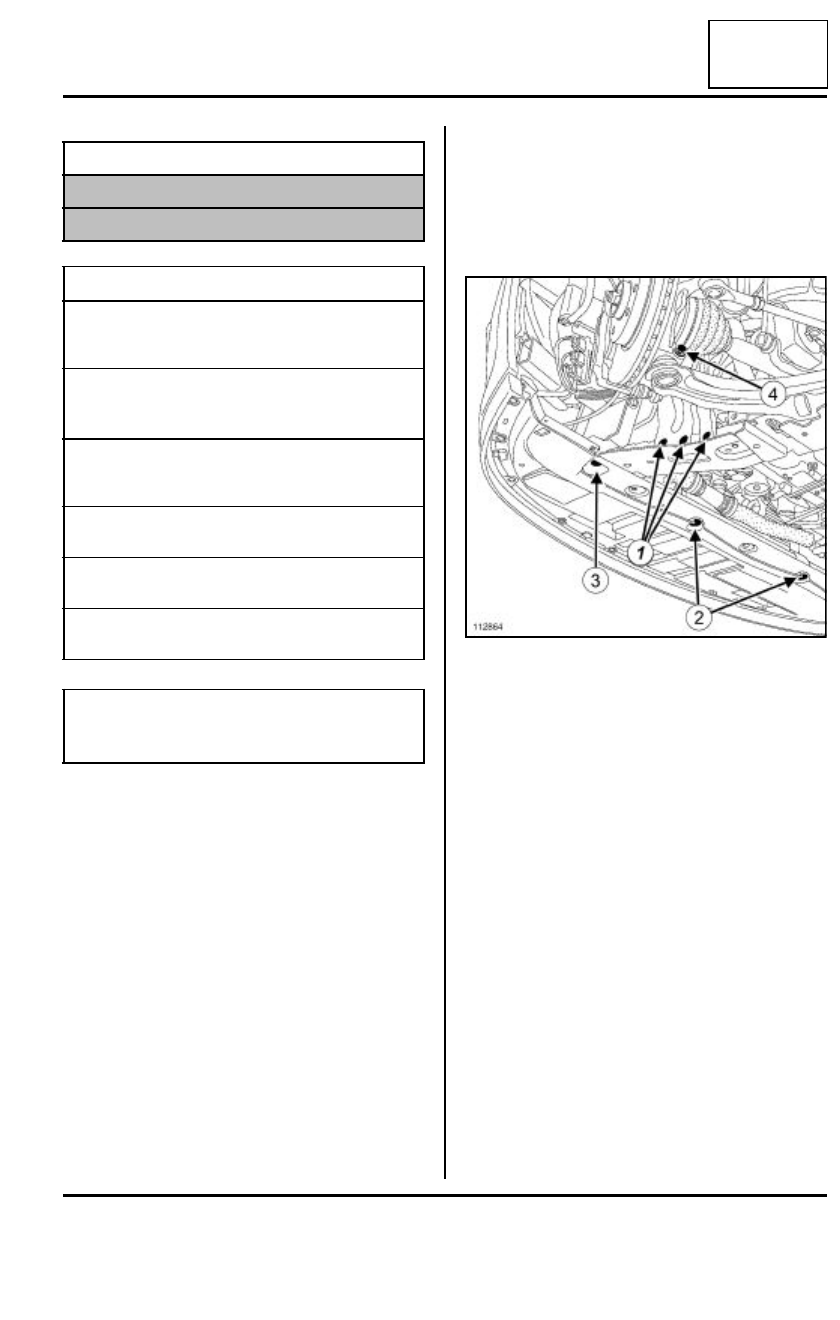

Extraer:

- los tornillos (1) inferiores de refuerzos laterales,

- los tornillos (2) de fijación inferiores del paragol-

pes,

- los tornillos (3) de fijación del travesaño del radia-

dor,

- el travesaño del radiador,

- el bulón de la rótula inferior (4).

Soltar la bieleta del captador de posición de la lám-
para de xenón (si el vehículo está equipado).

Extraer la rótula inferior.

Material indispensable

gato de órganos

correa de seguridad

Pares de apriete

m

bulón de fijación delan-
tera del brazo inferior en
la cuna

70 N.m

tornillo de fijación tra-
sera del brazo inferior
en la cuna

105 N.m

bulón de fijación delan-
tera del brazo inferior en
la cuna

70 N.m

bulón de la rótula infer-
ior

62 N.m

tornillos de fijación del
travesaño del radiador

105 N.m

tornillos inferiores  de
refuerzos laterales

21 N.m

ATENCIÓN

No tomar apoyo nunca en el brazo inferior con un
sistema de levantamiento.

112864
