31A

-

15

ELEMENTOS PORTADORES DELANTEROS

Rodamiento de portabuje delantero: Extracción - Reposición

31A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Limpiar:

- las superficies interiores y exteriores del rodamien-

to nuevo, en contacto con el portamanguetas y el
buje,

- las superficies del portamanguetas en contacto

con el rodamiento nuevo,

- las superficies del buje en contacto con el roda-

miento nuevo.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

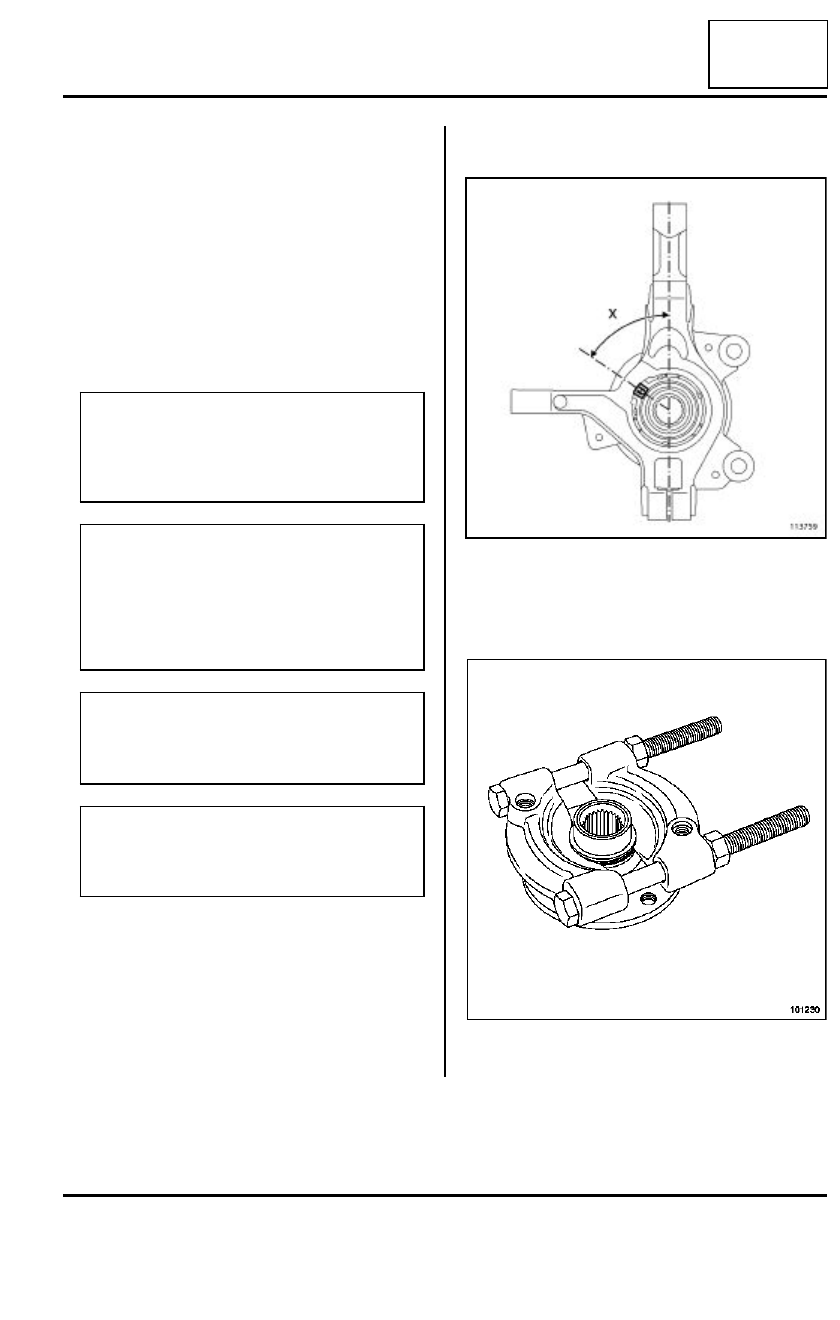

Montar el portacaptador.

Posicionar el portacaptador a (x) = 35˚

±±±±

 5˚ respecto

a la vertical. Esta posición corresponde al centro del
alojamiento.

Tomar apoyo sobre el casquillo exterior con un tubo
de diámetro exterior 70 mm.

ATENCIÓN

- Verificar imperativamente el estado de la super-

ficie del buje y del diámetro del portabuje antes
de realizar el montaje del rodamiento. Sustituir
el por tabuje si está defectuoso.

ATENCIÓN

Desplazar siempre el vehículo con las transmi-
siones colocadas y las tuercas de la transmisión
apretadas al par en el buje. El no respetar esta
regla puede ocasionar la destrucción de los
rodamientos de las ruedas y dañar la corona
dentada del ABS.

ATENCIÓN

El rodamiento está instrumentado, prestar aten-
ción para no marcar la corona dentada del cap-
tador de velocidad de la rueda en la reposición.

ATENCIÓN

No tomar apoyo en el casquillo interior del roda-
miento para no deteriorar el rodamiento (al ser
muy grande el esfuerzo de enmangado).

113759

20788

31A

-

16

ELEMENTOS PORTADORES DELANTEROS

Rodamiento de portabuje delantero: Extracción - Reposición

31A

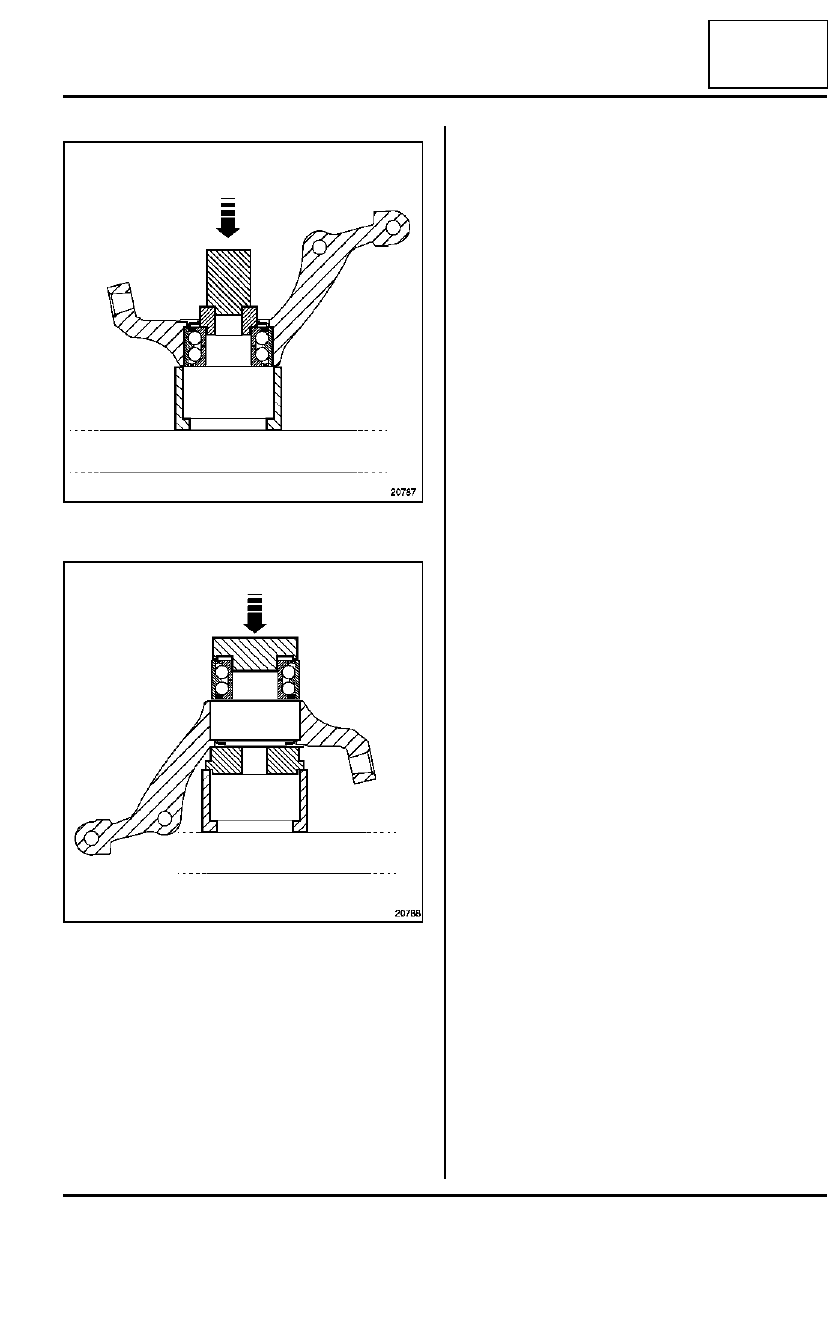

Colocar el circlips.

Colocar el buje mediante un tubo de diámetro exte-
rior 60 mm.

III - ETAPA FINAL

Colocar:

- el portabuje (consultar 31A, Elementos portado-

res delanteros,  Portabuje del semi-tren delan-
tero: Extracción - Reposición, página 31A-11),

- el disco de freno (consultar 31A, Elementos por-

tadores delanteros,  Disco de freno delantero:
Extracción - Reposición, página 31A-9),

- los soportes del estribo(consultar 31A, Elementos

portadores delanteros,  Soporte del estribo de
freno delantero: Extracción - Reposición, pági-
na 31A-6),

- las pastillas de freno delantero (consultar 31A, Ele-

mentos portadores delanteros, Pastillas del
freno delantero: Extracción - Reposición, pági-
na 31A-1),

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).

101933

20789

31A

-

17

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador delantero: Extracción - Reposición

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Quitar las ruedas delanteras(consultar 35A, Rue-
das y neumáticos:, Rueda: Extracción - Reposi-
ción, página 35A-4).

Extraer:

- el mecanismo del limpiaparabrisas(consultar

Mecanismo del limpiaparabrisas: Extracción -
Reposición),

- la boca bajo la rejilla de alero(consultar Boca bajo

la rejilla de alero: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

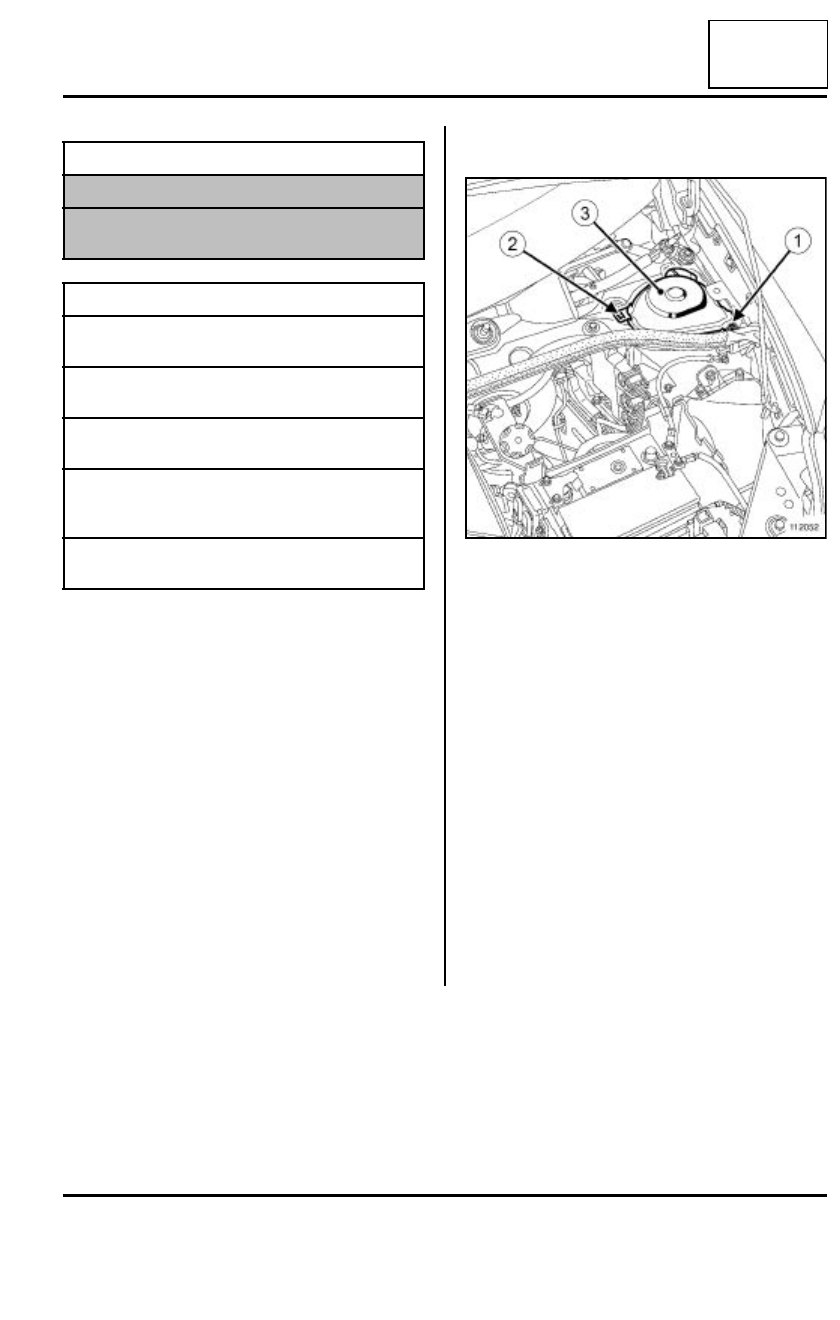

Quitar la tuerca (1) de la tapa copela del amortigua-
dor.

Soltar en (2) la tapa de la copela del amortiguador.

Extraer la tapa (3) de la copela del amortiguador.

Material indispensable

compresor de muelle

útil para extraer la tuerca del vástago del amorti-
guador

Pares de apriete

m

tuerca del vástago del
amortiguador

62 N.m

tornillos de la torreta del
amortiguador

21 N.m

tornillos de fijación infer-
iores del amortiguador

105 N.m

tuerca de la rótula de la
bieleta de reenvío de la
barra estabilizadora

44 N.m

tuerca de la tapa de la
copela del amortiguador

8 N.m

112052

31A

-

18

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador delantero: Extracción - Reposición

31A

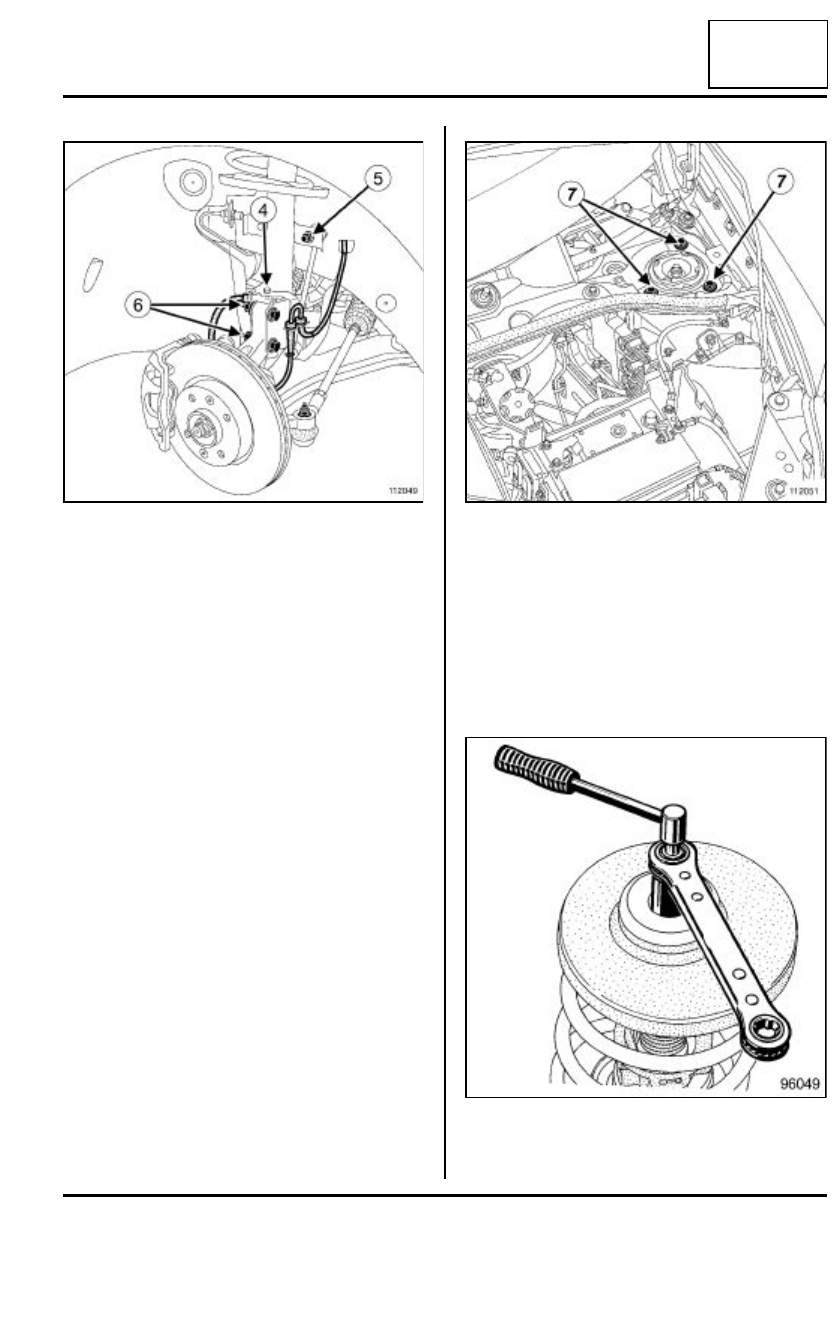

Desgrapar:

- el flexible de freno,

- el captador de velocidad de la rueda.

Extraer:

- el tornillo (4) de la patilla de sujeción de los flexi-

bles,

- la tuerca (5) superior de la rótula de la bieleta de

reenvío de la barra estabilizadora,

- Los bulones (6) de fijación inferior del amortigua-

dor.

Suspender el portabuje.

Extraer:

- los tornillos (7) de torreta del amortiguador,

- el combinado "muelle - amortiguador".

Colocar las copelas apropiadas en el compresor de
muelle y posicionar el conjunto en el muelle.

Despegar el muelle de las copelas comprimiendo el
muelle.

Quitar la tuerca del vástago del amortiguador utili-
zando elútil para extraer la tuerca del vástago del
amortiguador.

112049

112051

96049
