31A
-
11
ELEMENTOS PORTADORES DELANTEROS

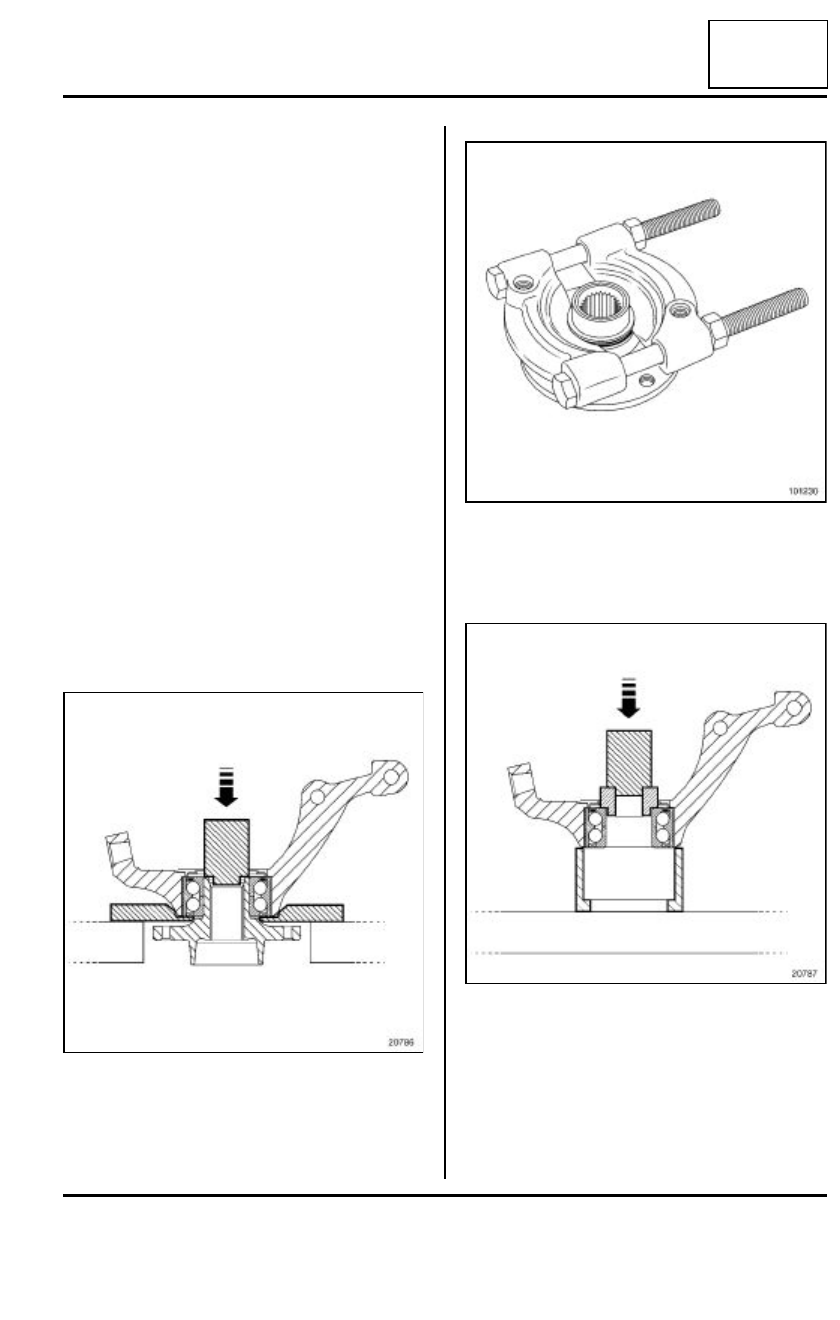

Portabuje del semi-tren delantero: Extracción - Reposición
31A
EXTRACCIÓN
I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN
Poner el vehículo en un elevador de dos columnas
(consultar Vehículo: Remolcado y levantamien-
to).
Extraer:
- las ruedas delanteras (consultar 35A, Ruedas y
neumáticos:, Rueda: Extracción - Reposición,
página 35A-4),
- las pastillas de freno delantero (consultar 31A, Ele-
mentos portadores delanteros, Pastillas del
freno delantero: Extracción - Reposición, pági-
na 31A-1),
- los soportes del estribo (consultar 31A, Elementos
portadores delanteros, Soporte del estribo de
freno delantero: Extracción - Reposición, pági-
na 31A-6),
- el disco de freno (consultar 31A, Elementos por-
tadores delanteros, Disco de freno delantero:
Extracción - Reposición, página 31A-9).
II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

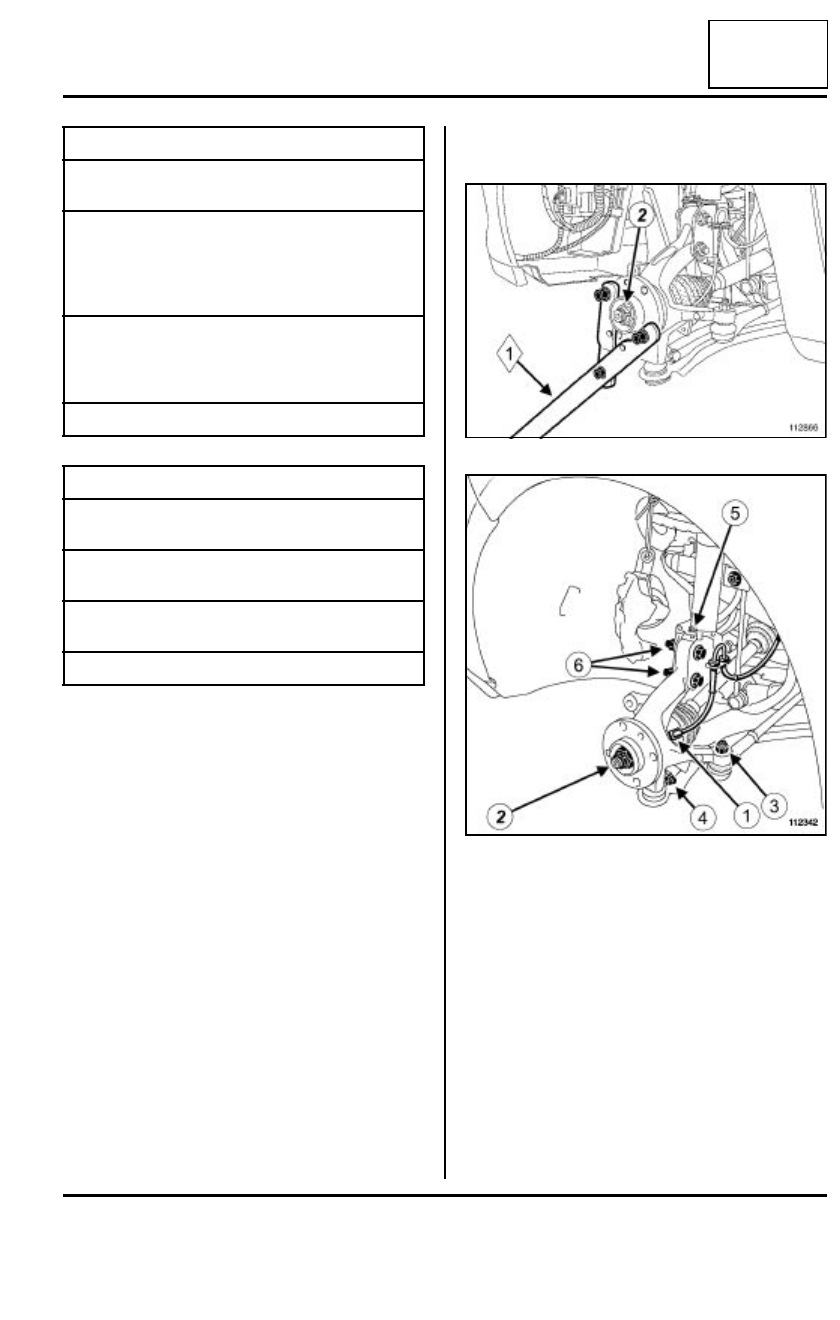

Soltar el captador (1) de velocidad de la rueda en el
portabuje.
Extraer:
- la tuerca del buje (2) mediante el útil (Útil de inmo-
vilización de los bujes) Rou. 604-01 ,
- la tuerca (3) de la rótula de dirección,
- el bulón (4) de la rótula inferior,
- el tornillo (5) de fijación de la patilla de sujeción,
- los tornillos (6) de fijación inferior del amortiguador.

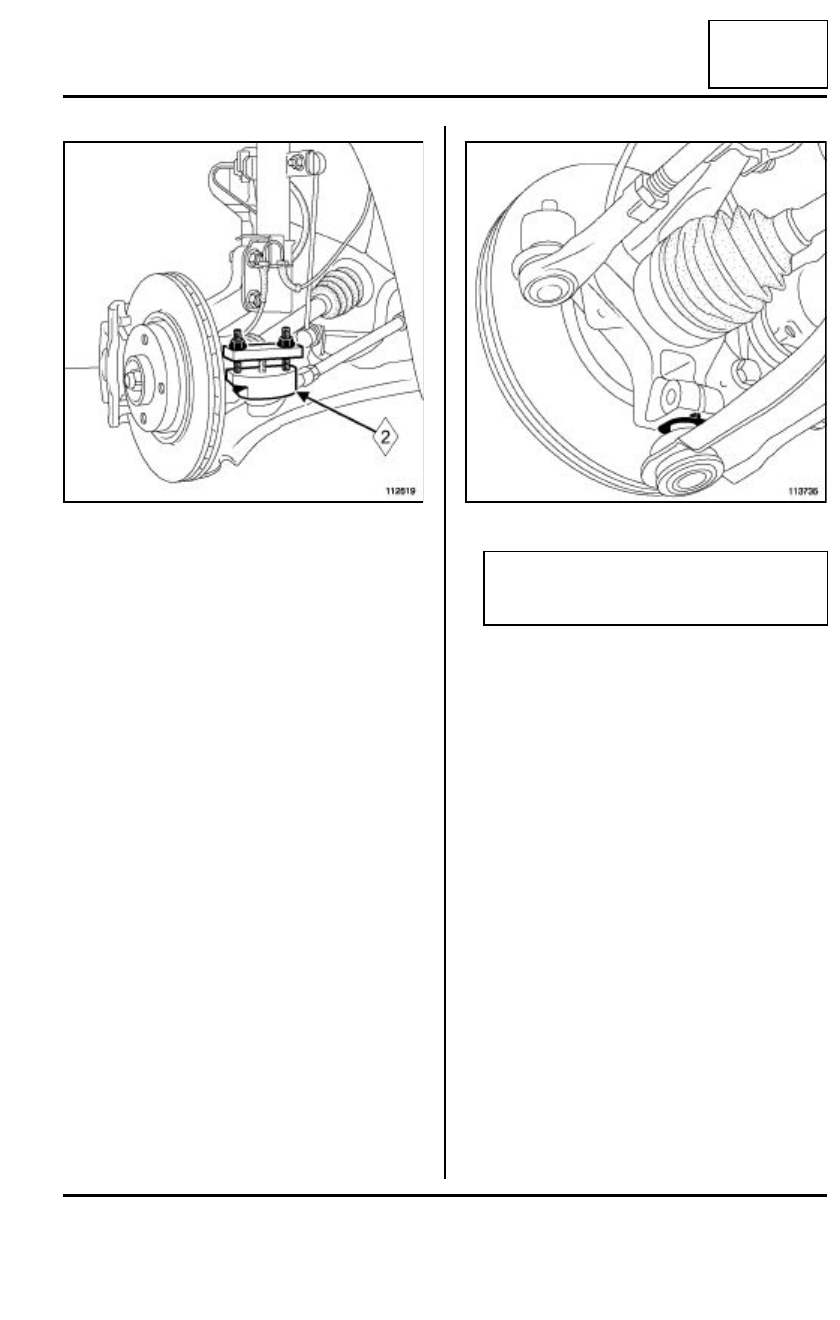

Desolidarizar la transmisión del portabuje con los
útiles (Tav. 1420-01) y (Tav. 1050-04), si es necesa-
rio.
Utillaje especializado indispensable
Rou. 604-01
Útil para inmovilizar
bujes
Tav. 1420-01
Gato de tornillo para
ú t i l e s T a v . 1 4 2 0 ,
Tav.1050-02,
T a v . 1 0 5 0 - 0 4 y
Tar.1454.
Tav. 1050-04
Empujador de transmi-
sión universal (plata-
forma y garras, sin
gato).
Tav. 476
Extractor de rótula
Pares de apriete
m
bulones de fijación infer-
iores del amortiguador
105 N.m
bulón de la rótula infer-
ior
60 N.m
tuerca de rótula de
dirección
35 N.m
tuerca del buje
280 N.m
112866
112342
