31A

-

3

ELEMENTOS PORTADORES DELANTEROS

Flexible del freno delantero: Extracción - Reposición

31A

Apretar al par el flexible de freno en el estribo  (17
N.m).

Posicionar el extremo hembra del flexible de freno
en la patilla de sujeción del amortiguador, sin que se
retuerza.

Verificar que la contera se introduce libremente en
las acanaladuras de la patilla.

Colocar:

- el caballete,

- la canalización rígida sobre el flexible de freno

comprobando que el flexible no se dobla al ator-
nillar la canalización rígida.

Apretar al par el flexible de freno en el racor  (14
N.m).

III - ETAPA FINAL

Retirar el útil aprieta-pedal del pedal de freno.

Purgar el circuito de frenado (consultar 30A, Gene-
ralidades, Circuito de frenado: Purga, página
30A-4).

31A

-

4

ELEMENTOS PORTADORES DELANTEROS

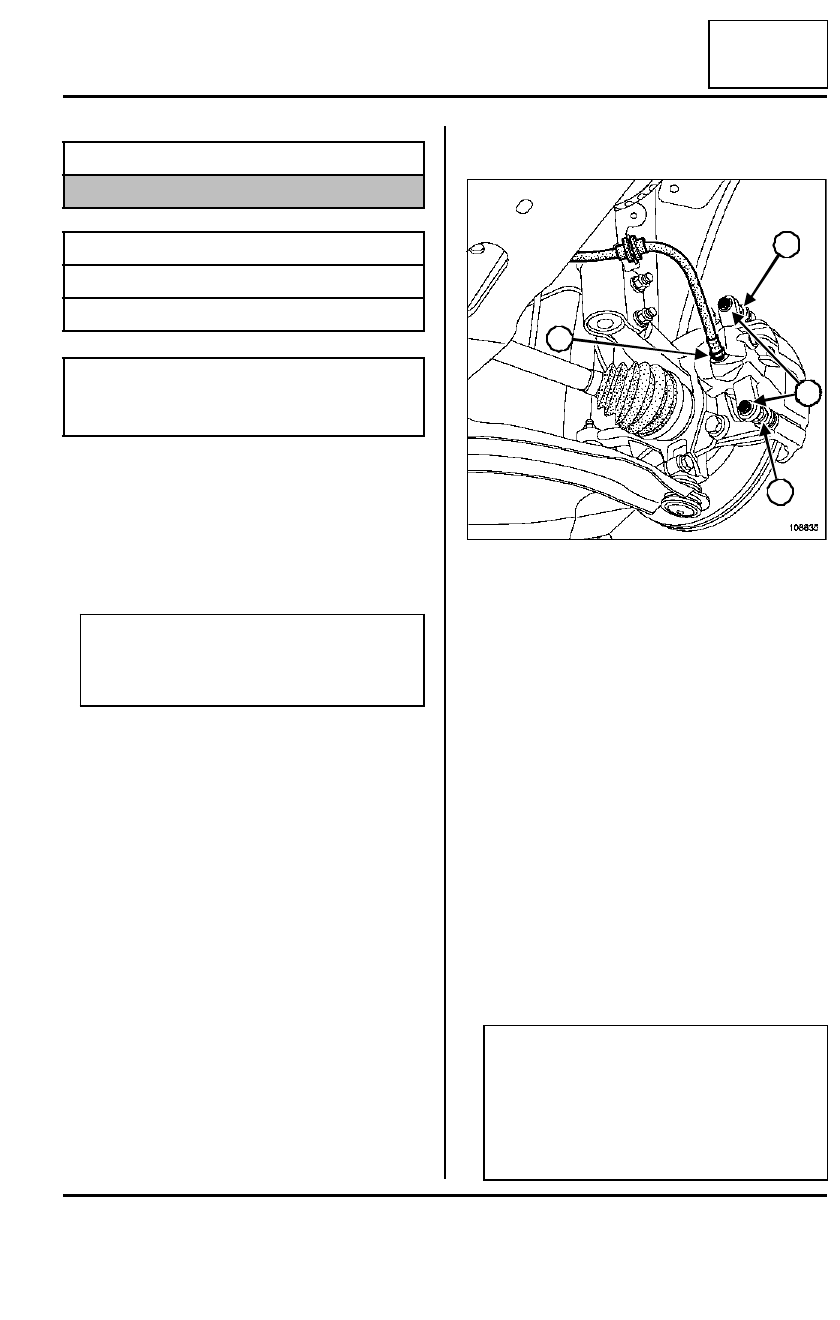

Estribo de freno delantero: Extracción - Reposición

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Colocar el útil aprieta-pedal en el pedal de freno
para limitar la caída del líquido de freno.

Desbloquear el volante.

Extraer la rueda delantera del lado implicado(con-
sultar  35A, Ruedas y neumáticos:,  Rueda: Ex-
tracción - Reposición, página 35A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desbloquear el flexible de freno (1) en el estribo de
freno.

Extraer:

- los dos tornillos (2) de las columnetas sujetando

las tuercas (3),

- el estribo de freno del flexible,

- las pastillas de freno.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar el estado del fuelle y del pistón del estribo
(sustituir las piezas defectuosas).

Limpiar el soporte de estribo y el estribo.

Empujar el pistón hasta el fondo de su diámetro.

Colocar las pastillas comenzando por el interior.

Sustituir sistemáticamente los tornillos de columne-
ta en cada extracción.

Material indispensable

aprieta-pedal

Pares de apriete

m

tornillos de la columneta

32 N.m

flexible de freno

17 N.m

Nota:

Los estribos que se entregan como pieza de
recambio están llenados previamente.

ATENCIÓN

Prever la caída del líquido de freno, para evitar el
deterioro de las piezas mecánicas y de carroce-
ría en la periferia del sistema de frenado.

108835

ATENCIÓN

No doblar el flexible de freno, poner las ruedas
rectas ya que si están giradas se favorece el
montaje torcido.

Hay que prestar atención para que no se pro-
duzca contacto entre el flexible de freno y los
elementos circundantes.

2

3

1

3

31A

-

5

ELEMENTOS PORTADORES DELANTEROS

Estribo de freno delantero: Extracción - Reposición

31A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Poner las ruedas rectas.

Enroscar al máximo el estribo en el flexible de freno,
sin útil.

Colocar:

- las pastillas, comenzando por la interior,

- el estribo,

- los tornillos nuevos de columneta.

Apretar a los pares:

- los tornillos de la columneta (32 N.m),

- el flexible de freno (17 N.m).

III - ETAPA FINAL

Efectuar una purga parcial del circuito de frenado, si
el depósito de compensación no se ha vaciado com-
pletamente durante la operación. Si no, efectuar una
purga completa (consultar 30A, Generalidades,
Circuito de frenado: Purga, página 30A-4).

Verificar el nivel del líquido de freno.

Colocar las ruedas (consultar 35A, Ruedas y neu-
máticos:, Rueda: Extracción - Reposición, pági-
na 35A-4).

ATENCIÓN

- Fijar el flexible de freno y el cableado del capta-

dor de velocidad de la rueda, si se han desgra-
pado.

- No doblar el flexible de freno.

IMPORTANTE

Pisar varias veces el pedal del freno para poner
en contacto los pistones, las pastillas y los dis-
cos de freno.

31A

-

6

ELEMENTOS PORTADORES DELANTEROS

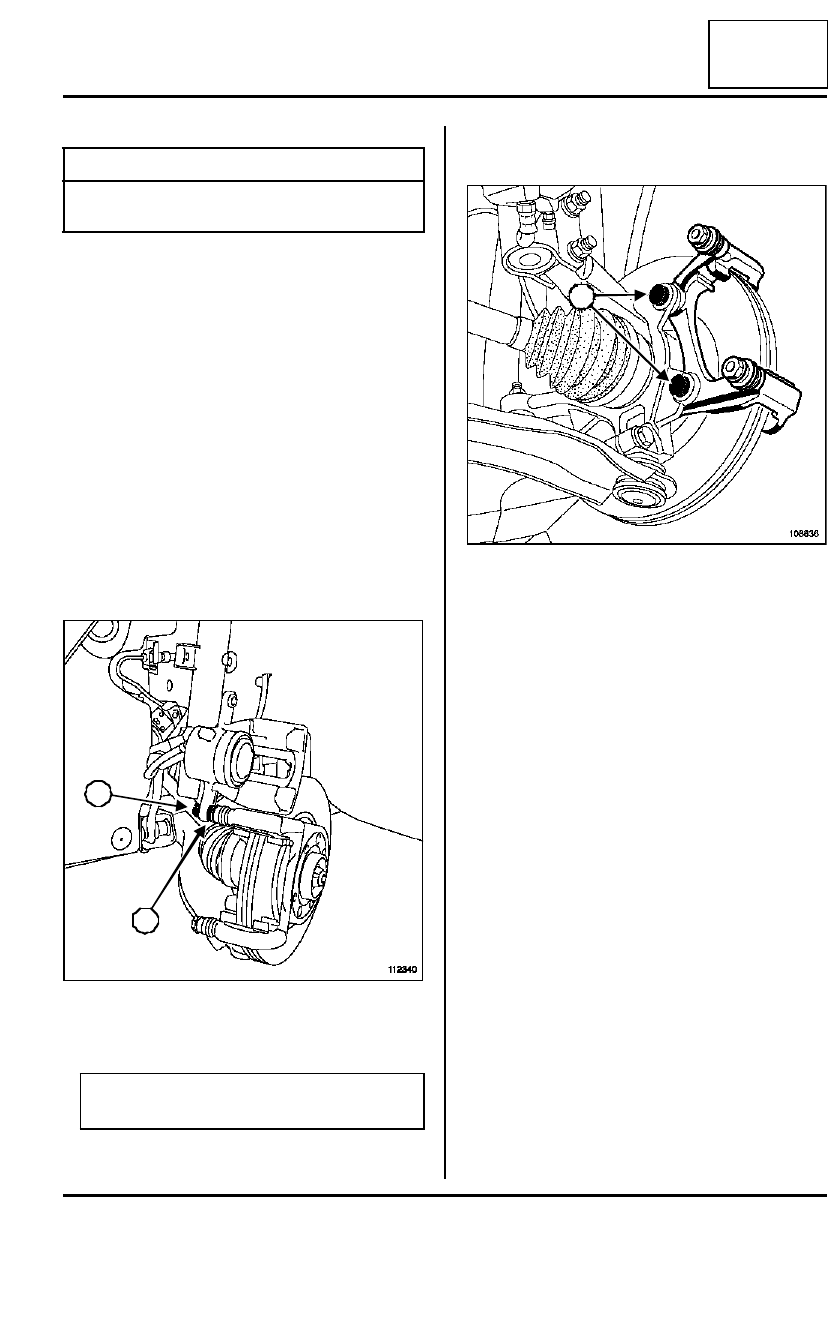

Soporte del estribo de freno delantero: Extracción - Reposición

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to);.

Extraer:

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4),

- las pastillas de freno delantero(consultar 31A, Ele-

mentos portadores delanteros, Pastillas del
freno delantero: Extracción - Reposición, pági-
na 31A-1).

Quitar el tornillo (1) superior de columneta sujetando
la tuerca (2).

Suspender el estribo de freno del muelle de suspen-
sión.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los dos tornillos (3) del soporte de estribo,

- el soporte del estribo.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Limpiar el soporte del estribo y el portabuje.

Untar los tornillos del soporte de estribo con pro-
ducto de tipo FRENBLOC antes de su montaje.

Sustituir sistemáticamente los tornillos de columne-
ta en cada extracción.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el soporte de estribo,

- los tornillos de fijación del soporte del estribo.

Apretar al par los tornillos del soporte del estribo
(105 N.m).

Colocar el estribo y el tornillo nuevo superior de co-
lumneta.

Pares de apriete

m

tornillos del soporte del
estribo

105 N.m

112340

ATENCIÓN

No doblar el flexible de freno.

1

2

108836

3
