23A

-

17

CAJA DE VELOCIDADES AUTOMÁTICA

Contactor multifunción: Extracción - Reposición

DP0

23A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner la palanca de mando en la posición Neutro.

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición).

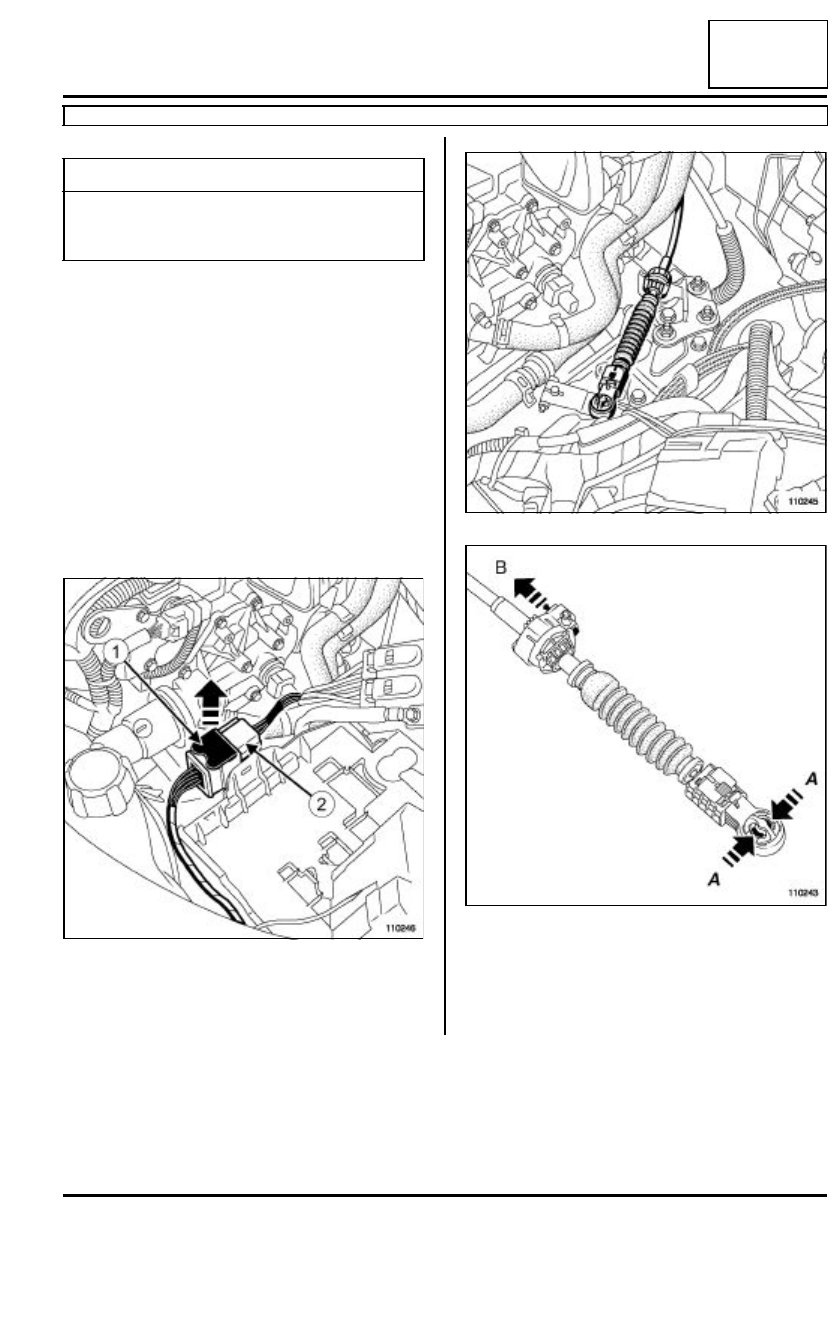

Tirar del cerrojo (1) del conector del cableado.

Desconectar el conector modular (2).

Desacoplar la bieleta de mando de la CVA presio-
nando en (A).

Tirar del cerrojo (B) del freno de funda del cable de
mando.

Apartar el cable de mando del soporte.

Pares de apriete

m

tornillos de fijación del
conector de la caja de
velocidades

20 N.m

110246

110245

110243

23A

-

18

CAJA DE VELOCIDADES AUTOMÁTICA

Contactor multifunción: Extracción - Reposición

DP0

23A

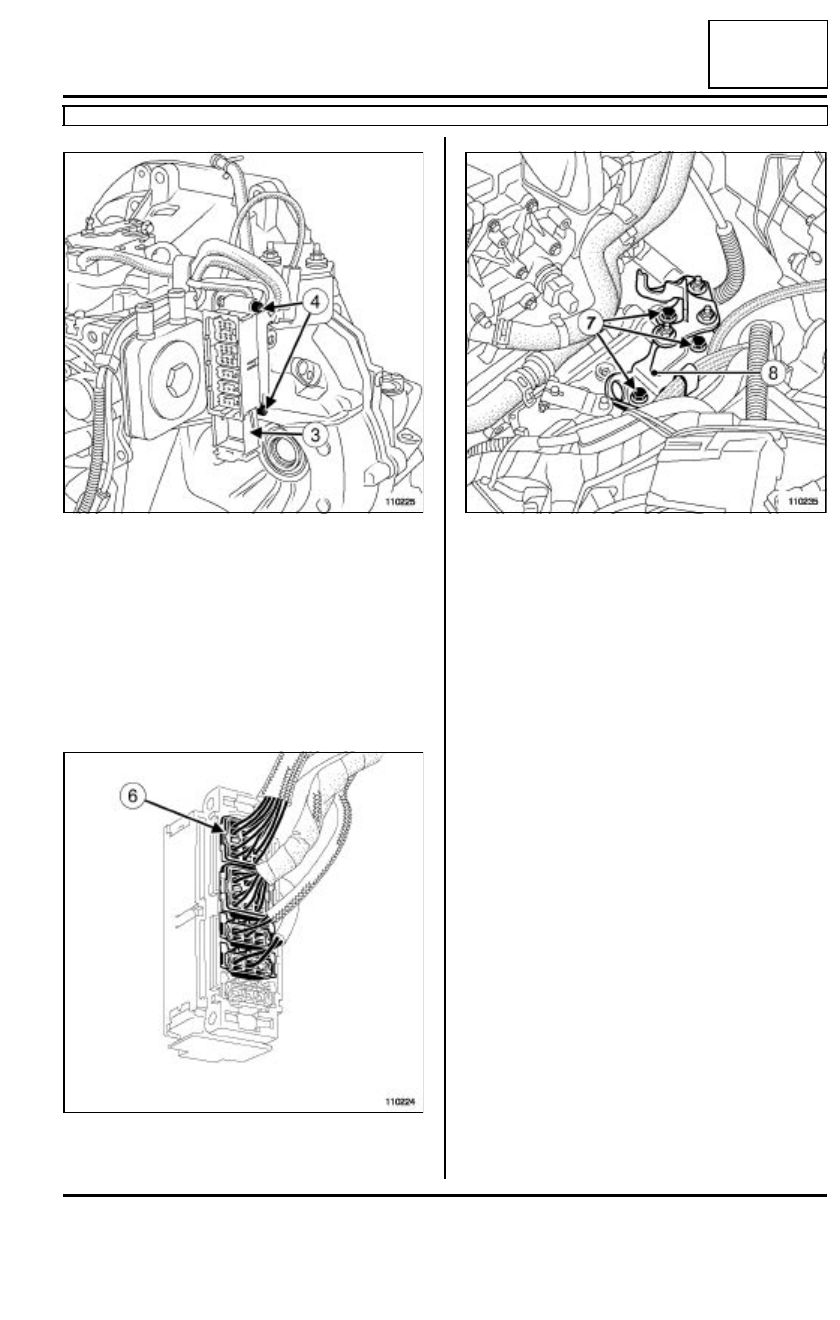

Tirar del cerrojo (3) del conector de cableado.

Desconectar el cableado del vehículo.

Quitar los tornillos de fijación (4) del conector de la
caja de velocidades de la platina soporte.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el conector verde (6) del conector de la caja
de velocidades (12 vías).

Extraer:

- los tornillos de fijación (7) del soporte del cable de

mando de la CVA,

- el soporte del cable de mando de la CVA (8).

Liberar el cableado del contactor multifunción del
conducto del cableado de la caja de velocidades
automática.

Marcar la posición de la bieleta de mando de la
CVA.

110225

110224

110235

23A

-

19

CAJA DE VELOCIDADES AUTOMÁTICA

Contactor multifunción: Extracción - Reposición

DP0

23A

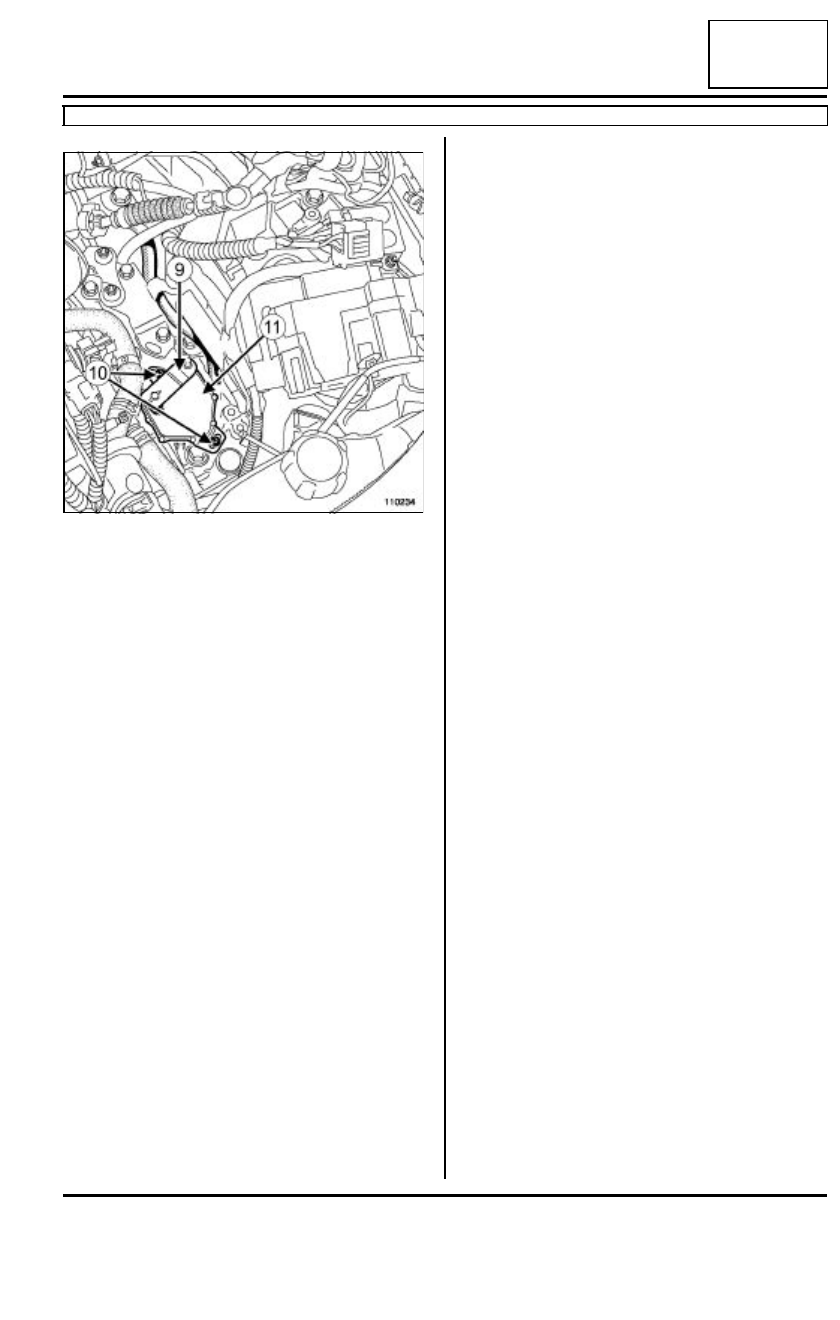

Extraer:

- la bieleta de mando de la CVA (9),

- los tornillos de fijación (1 0) del contactor multi-

función,

- el contactor multifunción (11).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el contactor multifunción en la posición
Neutro.

Aproximar con la mano hasta el contacto los tor-
nillos de fijación del contactor multifunción.

Colocar la bieleta de mando de la CVA.

Reglar el contactor multifunción (consultar 23A,
Caja de velocidades automática, Contactor mul-
tifunción: Reglaje).

Colocar:

- el soporte del cable de mando de la CVA.

- los tornillos de fijación del soporte del cable de

mando de la CVA.

Colocar el conector verde en el conector de la caja
de velocidades (12 vías).

II - ETAPA FINAL

Poner los tornillos de fijación del conector de la caja
de velocidades de la platina soporte.

Apretar al par los tornillos de fijación del conector
de la caja de velocidades (20 N.m).

Conectar el conector del cableado de la CVA.

Empujar el cerrojo del conector de la caja de veloci-
dades.

Colocar el cable de mando de la CVA en el freno de
funda del soporte.

Empujar el cerrojo del freno de funda del cable de
mando.

Conectar el conector modular.

Empujar el cerrojo del conector modular.

Colocar:

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición),

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición).

Conectar la batería (consultar Batería: Extracción -
Reposición).

110234

23A

-

20

CAJA DE VELOCIDADES AUTOMÁTICA

Contactor multifunciones: Reglaje

DP0

23A

REGLAJE

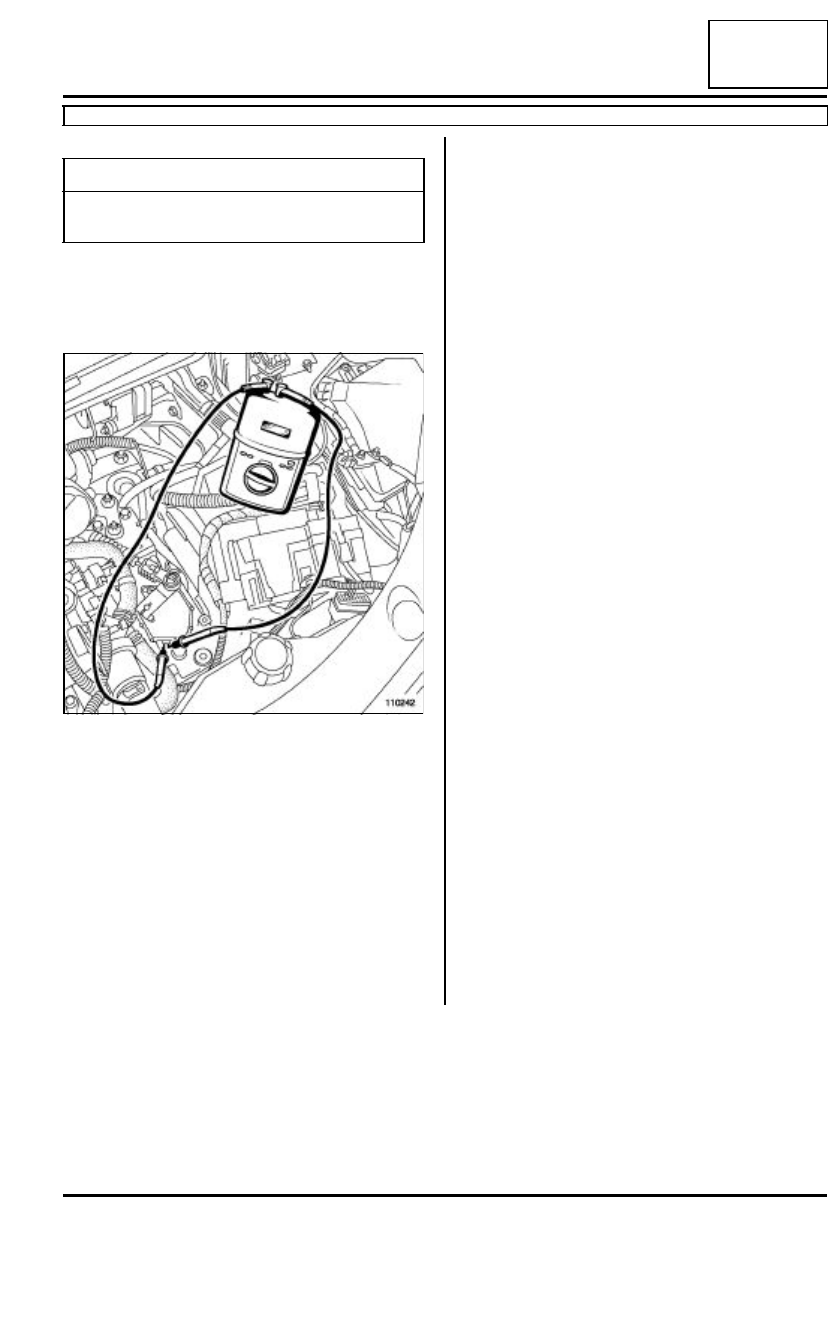

Poner el contactor multifunción en posición neutra,
colocar las puntas de medición de un óhmmetro en
las lengüetas de control de posición del contactor
multifunción.

Efectuar una rotación manual del contactor multi-
función hasta el cierre del contacto eléctrico (resis-
tencia en los bornes del contacto: 0

Ω

).

Apretar al par los tornillos de fijación del contac-
tor multifunción (10 N.m).

Controlar que la resistencia en los bornes del con-
tacto sigue siendo 0

Ω

 tras el atornillado

Verificar el correcto funcionamiento del sistema y el
paso de las velocidades.

Pares de apriete

m

tornillos de fijación del
contactor multifunción

10 N.m

110242
