23A

-

21

CAJA DE VELOCIDADES AUTOMÁTICA

Captador de velocidad: Extracción - Reposición

DP0

23A

No vaciar ni extraer la caja de velocidades automática
para extraer el captador de velocidad.

El captador de velocidad de salida ha sido suprimido y
sustituido por los captadores de velocidad de rueda.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medios de levantamiento, Vehícu-
lo: Remolcado y levantamiento).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer:

- la rueda delantera izquierda (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción-Reposi-
ción),

- la pantalla del paso de rueda delantero izquierdo

(consultar MR Carrocería, 55A, Protecciones ex-
teriores, Pantalla de paso de la rueda: Extrac-
ción-Reposición),

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción-Reposición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición).

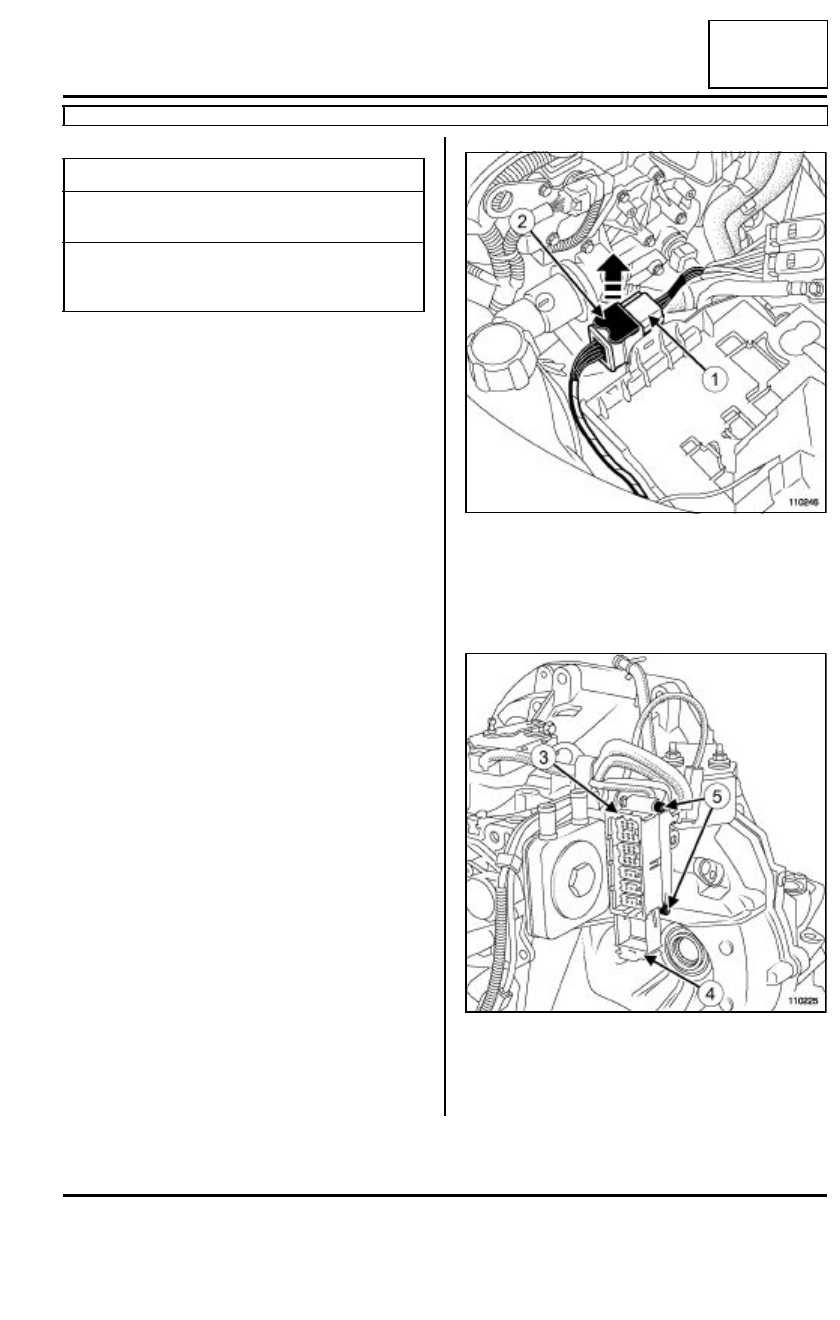

Desconectar el conector modular (1) tirando de la
corredera (2).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (3) de la caja de velocida-
des tirando de la corredera (4).

Quitar los tornillos de fijación (5) del conector de la
caja de velocidades de la platina soporte.

Pares de apriete

m

tornillo de fijación del
captador de velocidad

10 N.m

tornillos de fijación del
conector de la caja de
velocidades

20 N.m

110246

110225

23A

-

22

CAJA DE VELOCIDADES AUTOMÁTICA

Captador de velocidad: Extracción - Reposición

DP0

23A

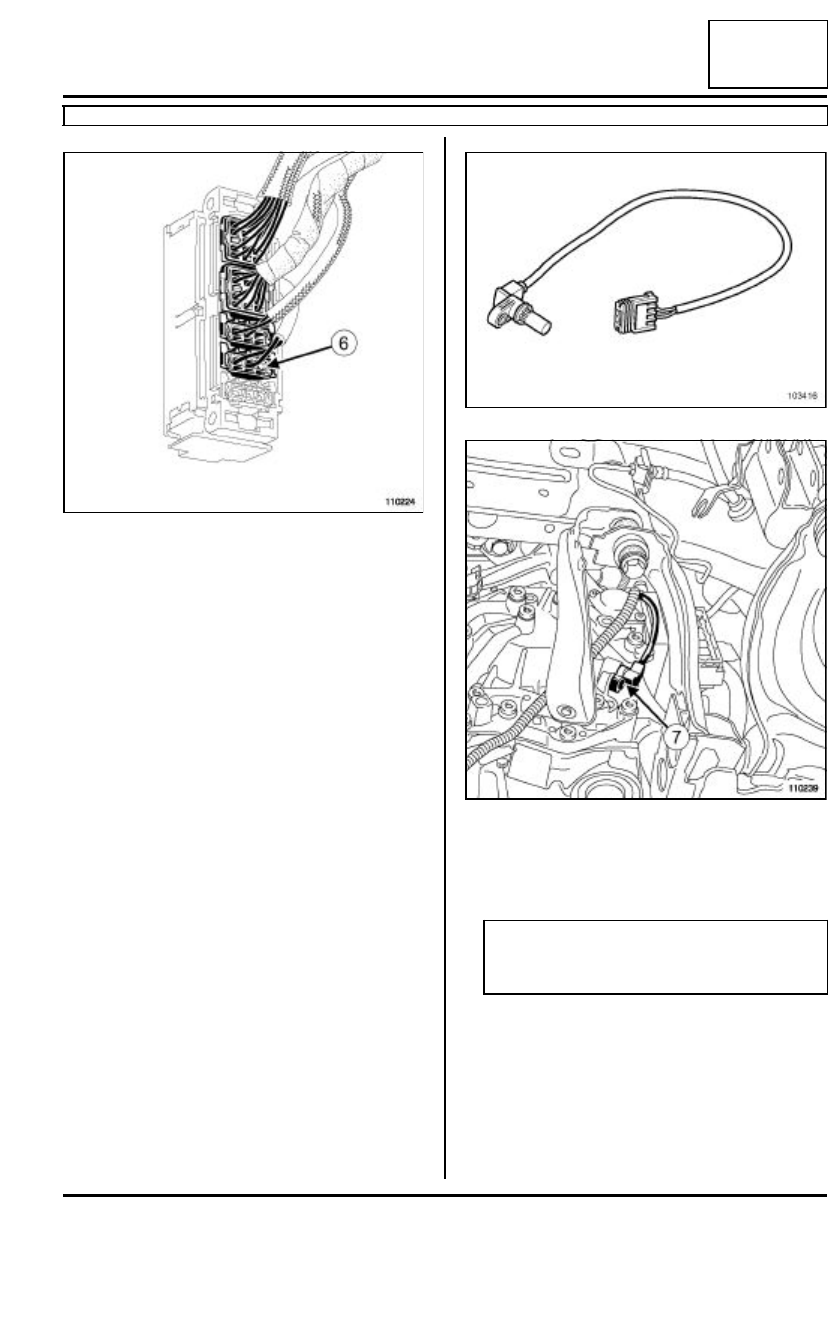

Extraer el conector amarillo (3 vías) (6) del conector
de la caja de velocidades.

Liberar el cableado del captador de velocidad del
canalón del cableado de la caja de velocidades
automática.

Extraer:

- el tornillo de fijación del captador de velocidad,

- el captador de velocidad (7).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el captador de velocidad.

Apretar al par el tornillo de fijación del captador
de velocidad (10 N.m)).

110224

103416

110239

ATENCIÓN

Proteger el conector metiéndolo en una bolsa de
plástico impermeable.

23A

-

23

CAJA DE VELOCIDADES AUTOMÁTICA

Captador de velocidad: Extracción - Reposición

DP0

23A

Conectar el conector amarillo (3 vías) del conector
de la caja.

II - ETAPA FINAL

Poner los tornillos de fijación del conector de la caja
de velocidades de la platina soporte.

Apretar al par los tornillos de fijación del conector
de la caja de velocidades (20 N.m).

Conectar

- el conector de la caja de velocidades empujando la

corredera,

- el conector modular empujando la corredera.

Colocar:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción-Reposición),

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción-Reposición),

- la pantalla del paso de rueda delantero izquierdo

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla de paso de la rueda:
Extracción-Reposición),

- la rueda delantera izquierda (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción - Reposi-
ción).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

Controlar el nivel de la caja de velocidades (consul-
tar 23A, Aceite de caja de velocidades: Vaciado -
Llenado).

23A

-

24

CAJA DE VELOCIDADES AUTOMÁTICA

Captador de presión: Extracción - Reposición

DP0

23A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  02A, Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer:

- la rueda delantera izquierda (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción-Reposi-
ción),

- la pantalla del paso de rueda delantero izquierdo

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda: Ex-
tracción-Reposición),

- el protector bajo el motor.

Extraer:

- el soporte de la batería (consultar Batería, Sopor-

te de la batería: Extracción-Reposición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición).

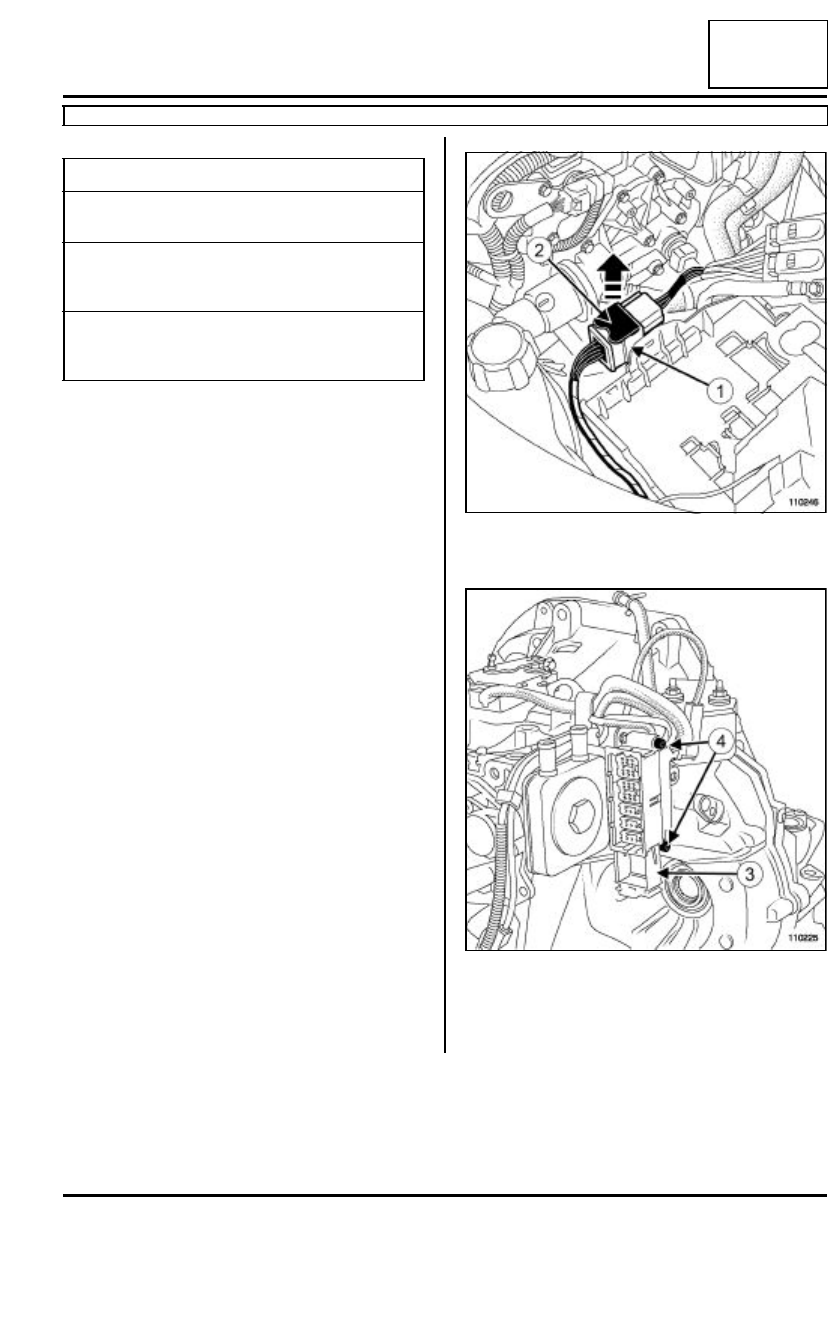

Desconectar el conector (1) modular tirando de la
corredera (2).

Desconectar el conector de la caja de velocidades
de la platina soporte tirando de la corredera (3).

Quitar los tornillos de fijación (4) del conector de la
caja de velocidades de la platina.

Pares de apriete

m

tornillos de fijación del
captador de presión

8 N.m

tornillo de fijación del
cableado del captador
de presión

8 N.m

tornillos de fijación del
conector de la caja de
velocidades

20 N.m

110246

110225
