21A

-

8

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades mecánica: Características

JH3

21A

Tipo

Índice de
la caja

Puente

Primera

Segunda

Tercera

Cuarta

Quinta

Marcha
atrás

JH3

128

14/61

11/41

21/43

28/39

34/35

39/32

11/39

129

15/61

11/41

21/43

28/39

31/34

37/33

11/39

131

15/58

11/41

21/43

28/39

31/34

37/33

11/39

132

15/58

11/37

22/41

28/37

30/29

42/31

11/39

141

15/58

11/37

22/41

28/37

30/29

42/31

11/39

154

15/61

11/41

21/43

28/39

31/34

37/33

11/39

155

15/58

11/41

21/43

28/39

31/34

37/33

11/39

21A

-

9

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades mecánica: Extracción - Reposición

JH3 o JR5

21A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Para amarrar el vehículo (consultar 02A, Medio de
levantamiento, Vehículo: Remolcado y levanta-
miento).

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- el conducto de admisión de aire,

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición),

- las ruedas delanteras (consultar Rueda: Extrac-

ción - Reposición),

- las pantallas del paso de rueda delantero (consul-

tar MR 393 Carrocería, 55A, Protecciones exte-
riores, Pantalla del paso de rueda delantero:
Extracción-Reposición),

- el protector bajo el motor.

Vaciar la caja de velocidades (consultar 21A, Caja
de velocidades mecánica,  Aceites de la caja de
velocidades mecánica: Vaciado - Llenado, pági-
na 21A-3).

Material indispensable

gato de órganos

Pares de apriete

m

tornillos inferiores del
contorno de la caja de
velocidades

44 N.m

tornillos superiores del
contorno de la caja de
velocidades

44 N.m

IMPORTANTE

Durante esta operación, amarrar el vehículo al
elevador mediante una correa para evitar que se
desequilibre.

21A

-

10

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades mecánica: Extracción - Reposición

JH3 o JR5

21A

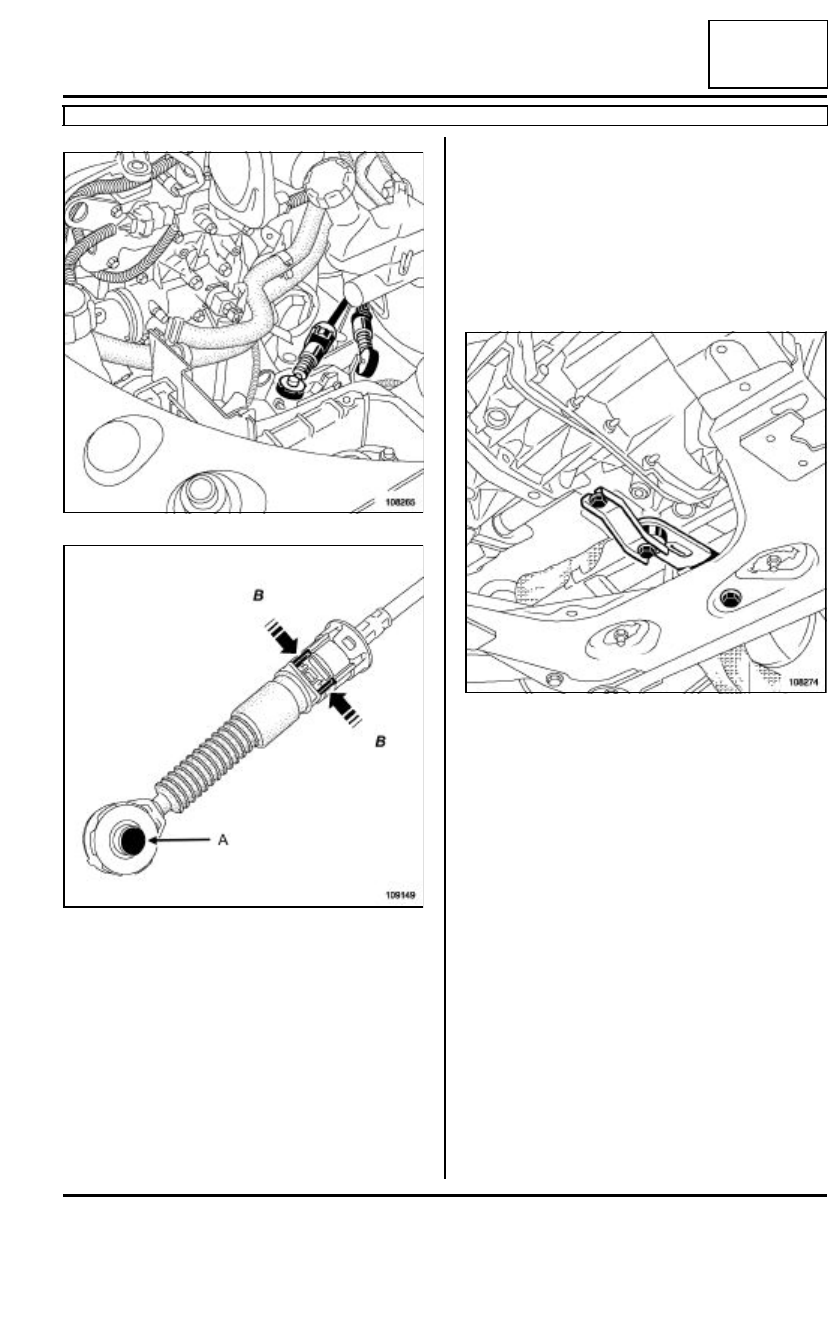

Extraer:

- los cables de mandos de velocidades en la caja de

velocidades presionando en (A),

- los frenos de fundas de los cables de mando en la

caja de velocidades presionando en (B).

Desconectar los conectores de los captadores de
antibloqueo de ruedas.

Extraer:

- el conjunto transmisión izquierda-portamanguetas

(consultar Conjunto portabuje - transmisión: Ex-
tracción - Reposición),

- el conjunto transmisión derecha-portamanguetas

(consultar Conjunto portabuje - transmisión: Ex-
tracción - Reposición).

Atar el conjunto radiador de refrigeración en el tra-
vesaño superior.

Extraer el travesaño soporte del radiador (consultar
MR 393 Carrocería, 41A, Estructura inferior de-
lantera,  Travesaño soporte del radiador: Extrac-
ción-Reposición).

Extraer la bieleta de recuperación de par con su re-
fuerzo (consultar Suspensión pendular trasera:
Extracción - Reposición).

108265

109149

108274

21A

-

11

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades mecánica: Extracción - Reposición

JH3 o JR5

21A

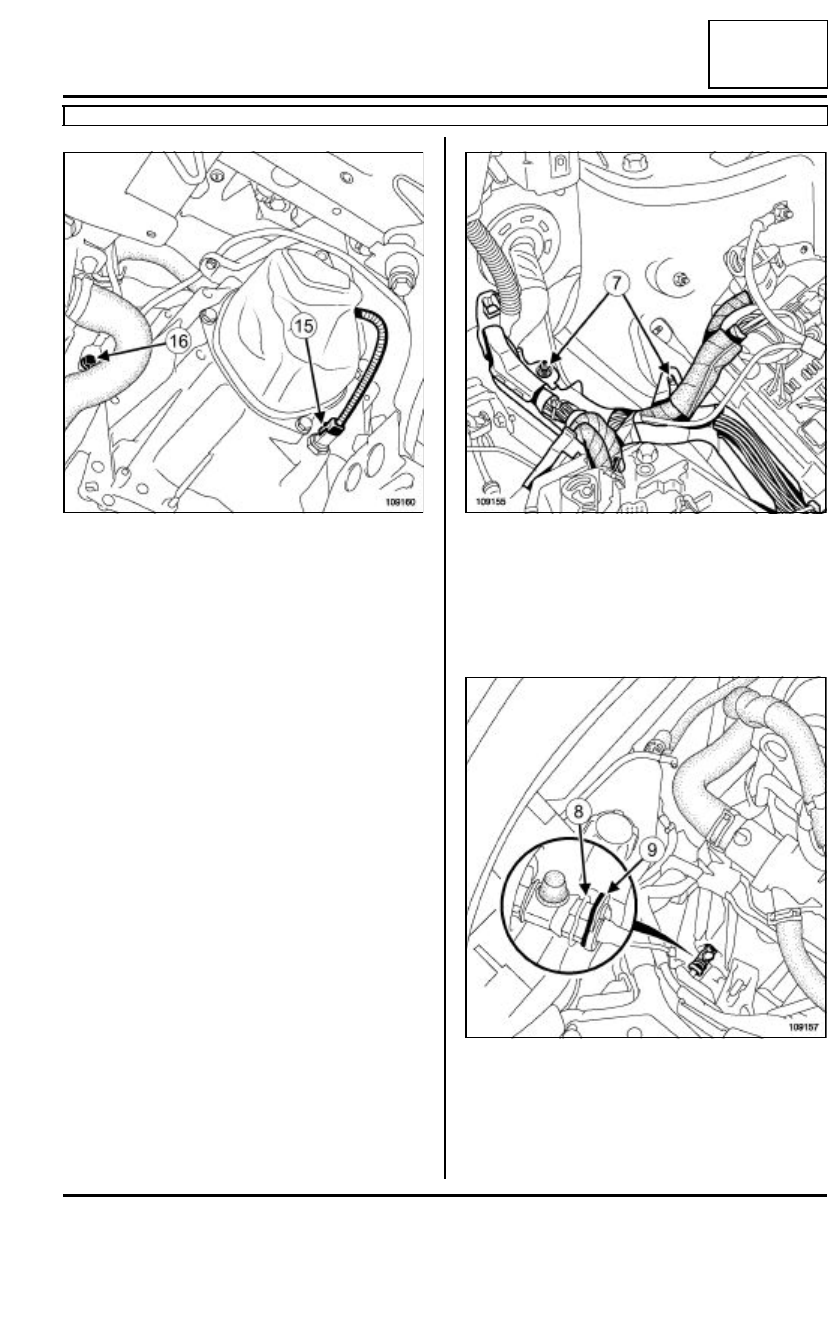

Extraer:

- el conector de marcha atrás (15) en la caja de ve-

locidades,

- la trenza de masa (16) en la caja de velocidades.

Extraer:

- el motor de arranque (consultar Motor de arran-

que: Extracción - Reposición),

- el captador PMS,

- la tapa UPC,

- el calculador de inyección (consultar Calculador

de inyección de gasolina: Extracción - Reposi-
ción),

- los tornillos de fijación del soporte del calculador,

- el soporte del calculador.

Quitar los tornillos de fijación (7) del conducto del
cableado en la carrocería.

Apartar el conducto del cableado.

Colocar una pinza para manguitos entre el bocal del
líquido de freno y el emisor del embrague.

Desconectar el receptor de embrague tirando de las
grapas (8),(9).

Recuperar el aceite en un recipiente.

Poner imperativamente unos tapones de protección
en los orificios de los tubos.

109160

109155

109157
