Renault Clio. Manual - parte 137

19A

-

37

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

K9K

19A

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

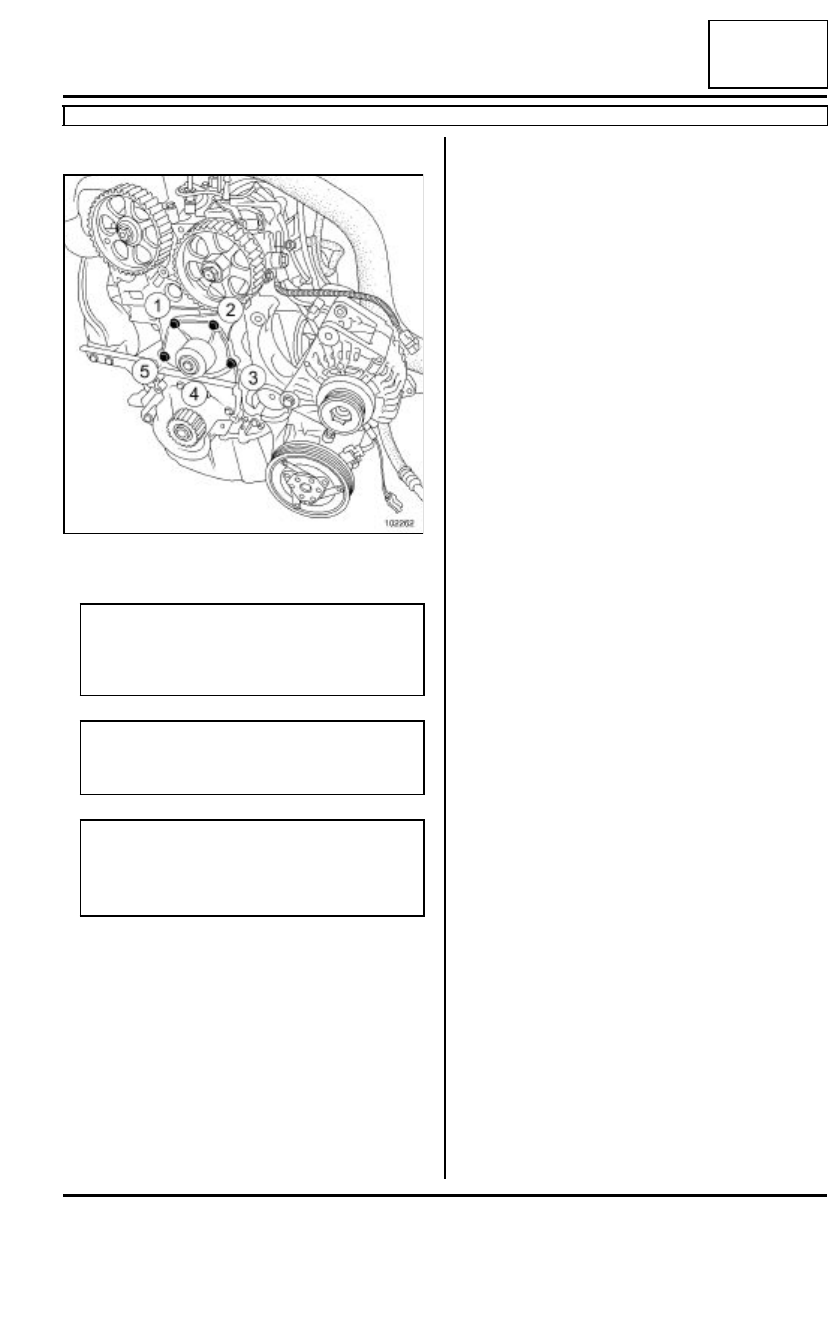

Colocar la bomba de agua.

Apretar por orden y al par los tornillos de fijación
de la bomba de agua (11 N.m).

III - ETAPA FINAL

Colocar:

- el cárter interior de distribución,

- la fijación superior del alternador.

Apretar al par las fijaciones del alternador (21
N.m).

Conectar las conexiones eléctricas del alternador.

Colocar la correa de distribución (consultar 11A,
Parte alta y delantera del motor, Correa de distri-
bución). Extracción - Reposición).

Colocar:

- el protector bajo el motor,

- la tapa del motor,

- la rejilla de alero (consultar MR 373 Carrocería,

55A, Protecciones exteriores, Rejilla de alero).
Extracción - Reposición).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

Efectuar:

- el llenado del circuito de refrigeración (consultar

19A, Refrigeración, Circuito de refrigeración:
Vaciado - Llenado),

- la purga del circuito de refrigeración (consultar

19A, Refrigeración, Circuito de refrigeración:
Purga).

102262

ATENCIÓN

Sustituir imperativamente la junta de la bomba
de agua tras cada extracción de la bomba de
agua.

ATENCIÓN

Los planos de junta deben estar limpios, secos y
sin grasa (evitar las huellas de dedos).

Nota:

Poner una o dos gotas de LOCTITE FRENE-
TANCH en los tornillos de fijación de la bomba
de agua.

19A

-

38

REFRIGERACIÓN

Caja de salida de agua: Extracción - Reposición

D4F

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- el protector bajo el motor.

Vaciar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado, página 19A-10).

Aclarar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración del mo-
tor: Limpieza, página 19A-12).

Extraer las abrazaderas de los manguitos del cajetín
de salida de agua de la culata mediante el útil (Mot.
1448).

Extraer los manguitos del cajetín de salida de agua
de la culata mediante el útil (Car. 1363).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

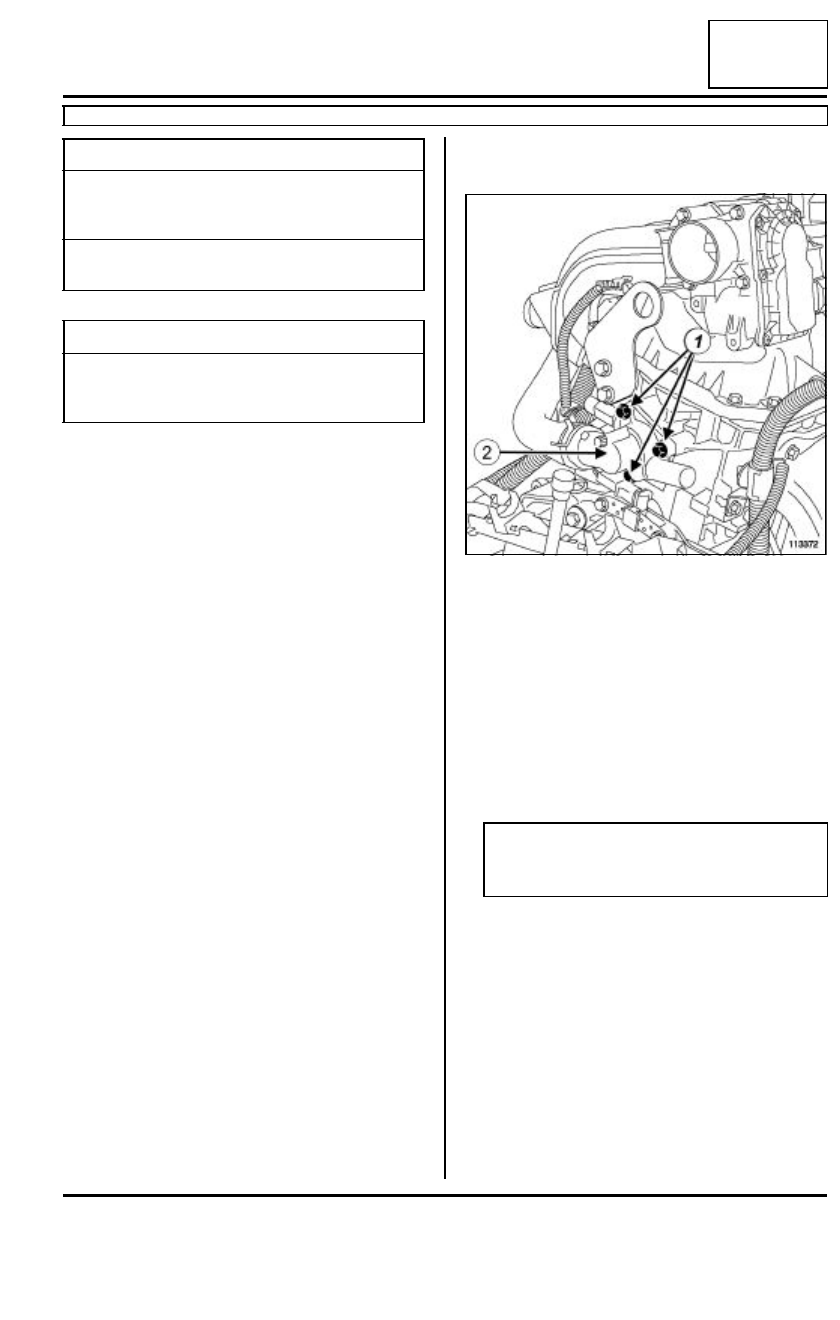

Extraer:

- los tornillos de caja de salida del agua de la culata

(1),

- la caja de salida del agua de la culata (2).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir imperativamente la junta de caja de salida
del agua culata.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la caja de salida del agua de la culata,

- los tornillos de la caja de salida del agua de la cu-

lata.

Apretar al par los tornillos de la caja de salida del
agua de la culata (10 N.m).

Utillaje especializado indispensable

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Car. 1363

Palanca de desguar-
necido

Pares de apriete

m

tornillos de la caja de
salida del agua de la
culata

10 N.m

113372

ATENCIÓN

Los planos de junta deben estar limpios, secos y
sin grasa (evitar las huellas de dedos).

19A

-

39

REFRIGERACIÓN

Caja de salida de agua: Extracción - Reposición

D4F

19A

III - ETAPA FINAL

Colocar los manguitos del cajetín de salida de agua
de la culata.

Colocar las abrazaderas de los manguitos del ca-
jetín de salida de agua de la culata mediante el útil
(Mot. 1448).

Llenar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado, página 19A-10).

Colocar:

- el protector bajo el motor,

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Purgar el circuito de refrigeración(consultar 19A,
Refrigeración, Circuito de refrigeración: Purga,
página 19A-13).

19A

-

40

REFRIGERACIÓN

Caja de salida de agua: Extracción - Reposición

K9K

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medios de levantamiento, Vehícu-
lo: Remolcado y levantamiento).

Extraer:

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - reposición),

- el protector del motor.

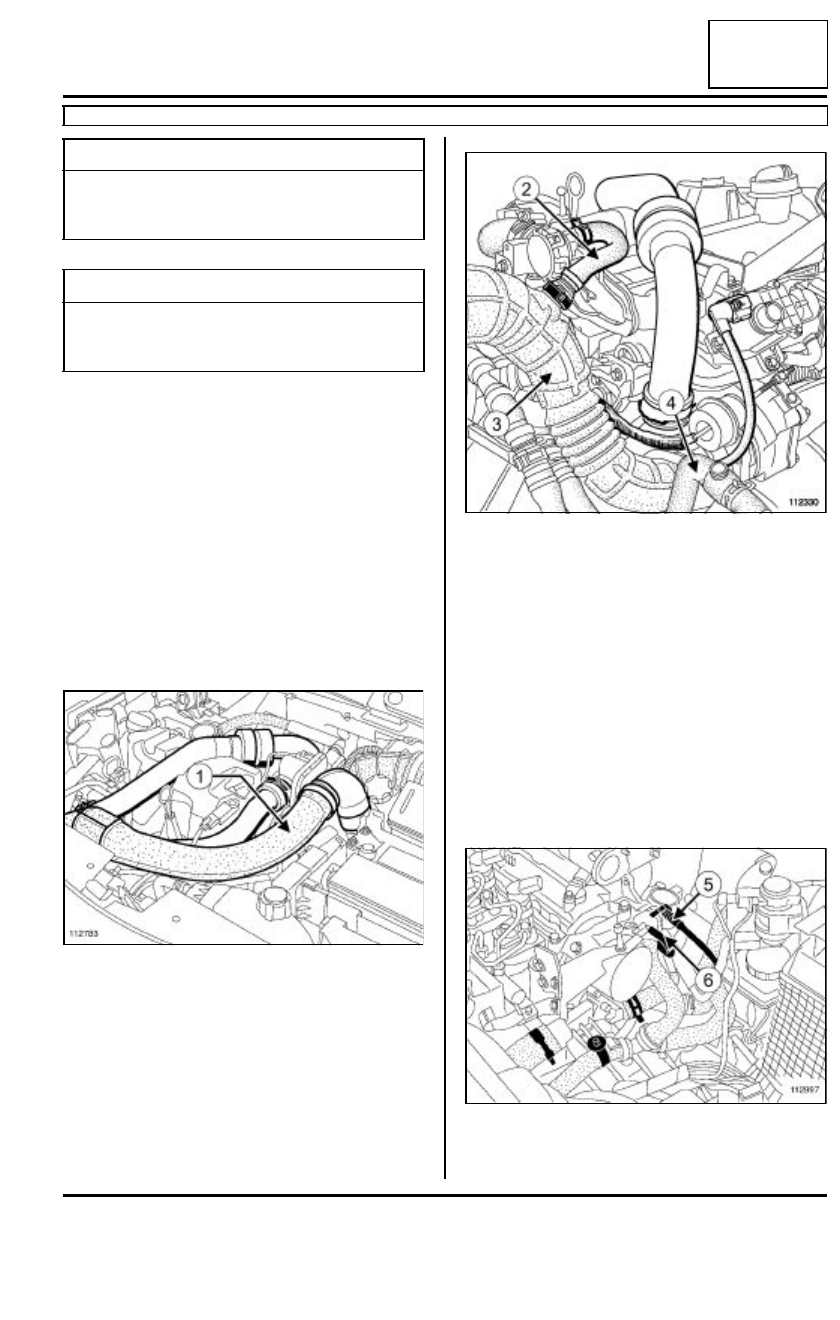

Extraer:

- el conducto (1) de admisión de aire,

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción - reposición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - reposición),

- el protector bajo el motor.

Desconectar:

- el tubo (2) de recirculación de los vapores de

aceite,

- el tubo (4) de calefacción en el tablero.

Extraer el tubo (3) de aire del filtro de aire - turbo-
compresor.

Vaciar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado).

Aclarar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración del mo-
tor: Limpieza).

Desconectar:

- el tubo (5) de la bomba de vacío,

Utillaje especializado indispensable

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Pares de apriete

m

tornillos de fijación del
cajetín de salida del
agua

12 N.m

112783

112330

112997
