Renault Clio. Manual - parte 138

19A

-

41

REFRIGERACIÓN

Caja de salida de agua: Extracción - Reposición

K9K

19A

- el conector (6) del captador de temperatura del

agua,

- los manguitos de agua en la caja de salida del

agua mediante el útil (Mot. 1448).

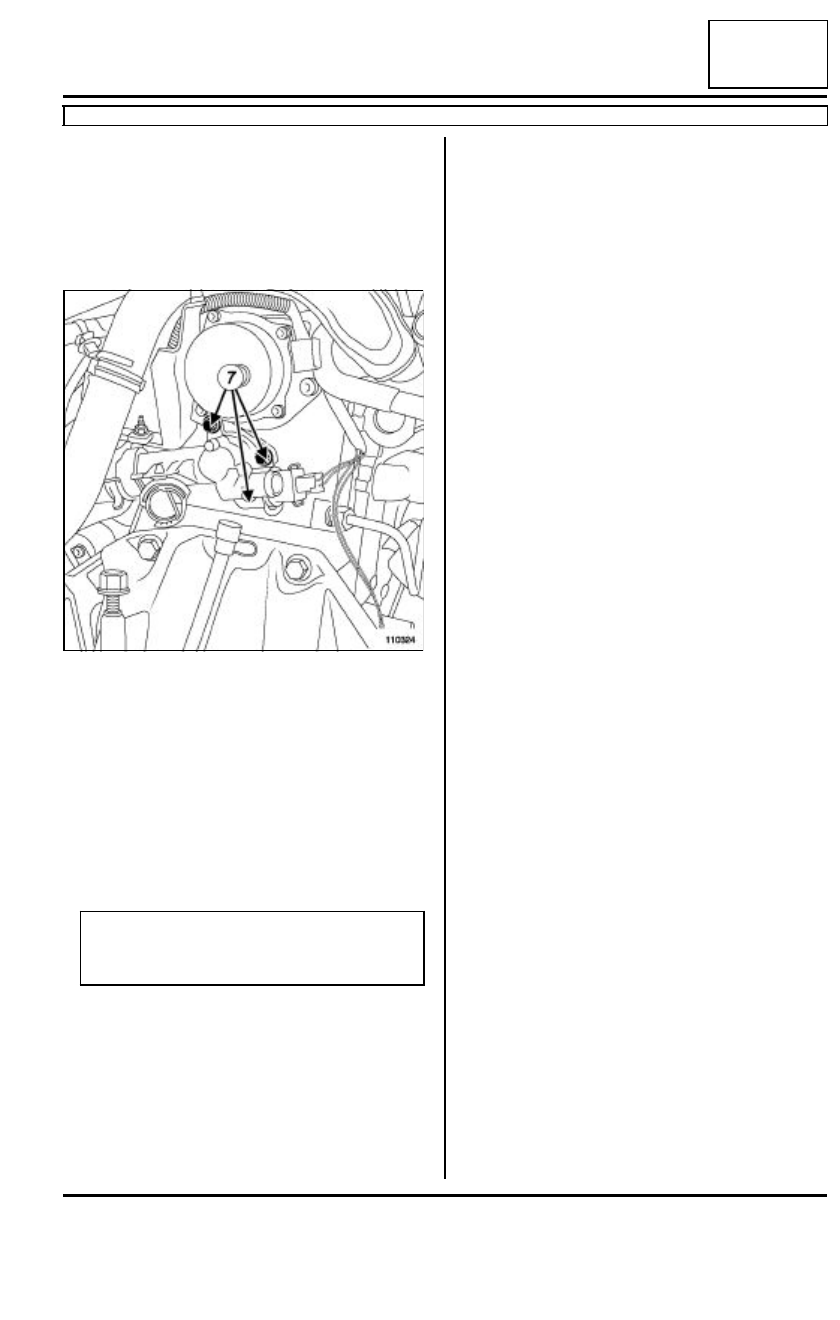

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Extraer:

- los tornillos (7) de fijación del cajetín de salida de

agua,

- la caja de salida del agua.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir imperativamente la junta de caja de salida
del agua.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la caja de salida del agua.

Apretar al par los tornillos de fijación del cajetín
de salida del agua (12 N.m).

III - ETAPA FINAL

Conectar:

- los manguitos de agua en la caja de salida del

agua,

- el conector del captador de temperatura del agua,

- el tubo de la bomba de vacío,

- el tubo de calefacción en el tablero,

- el tubo de recirculación de los vapores de aceite.

Colocar:

- el tubo de aire del filtro de aire - turbocompresor,

- el protector bajo el motor,

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - reposición),

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción - reposición),

- el conducto de admisión de aire,

- el protector del motor,

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - Reposición).

Purgar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Purga).

110324

ATENCIÓN

Los planos de junta deben estar limpios, secos y
sin grasa (evitar las huellas de dedos).

19A

-

42

REFRIGERACIÓN

Caja de salida de agua: Extracción - Reposición

K4J o K4M

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medios de levantamiento, Vehícu-
lo: Remolcado y levantamiento).

Extraer:

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - reposición),

- los conductos de admisión de aire,

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción - reposición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición).

Vaciar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado).

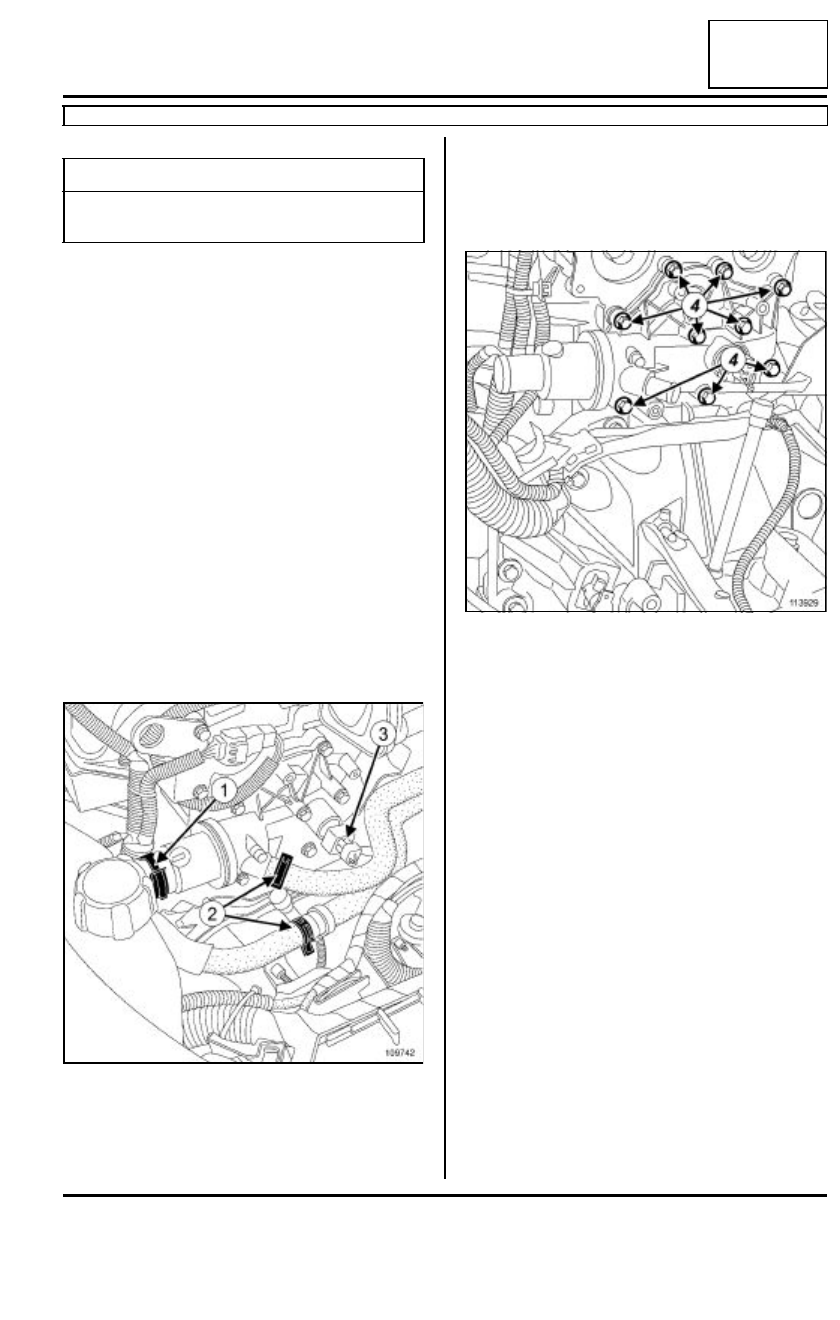

Desconectar:

- el manguito superior (1) en la caja de salida del

agua,

- los manguitos de la calefacción del habitáculo (2),

- el captador (3) de temperatura del líquido de refri-

geración.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer

- los tornillos de fijación (4) del cajetín de salida del

agua,

- la caja de salida del agua.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la caja de salida del agua.

Pares de apriete

m

tornillos de fijación n˚9,
2,8,1,4,5,6,7,3,1

11 N.m

109742

113929

19A

-

43

REFRIGERACIÓN

Caja de salida de agua: Extracción - Reposición

K4J o K4M

19A

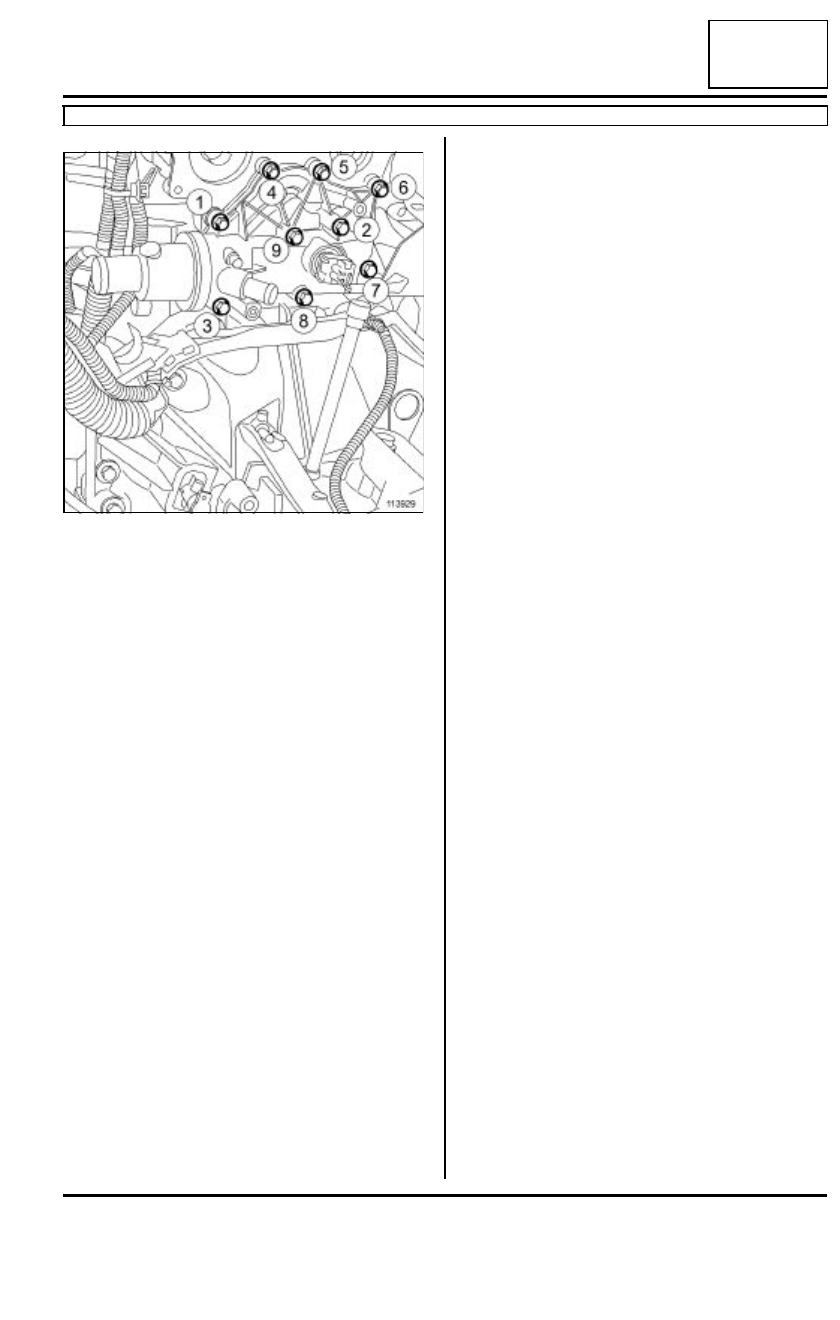

Aproximar los tornillos de fijación del cajetín de sali-
da de agua.

Preapretar en el orden y al par los tornillos de fija-
ción n˚9,2,8,1,4,5,6,7,3,1 (4 N.m).

Apretar por orden y al par los tornillos de fijación
n˚9,2,8,1,4,5,6,7,3,1 (11 N.m).

II - ETAPA FINAL

Conectar:

- el captador de temperatura de líquido de refrigera-

ción,

- los manguitos de la calefacción del habitáculo,

- el manguito superior en la caja de salida del agua.

Llenar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado).

Colocar:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - reposición),

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción - reposición),

- los conductos de admisión de aire,

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - Reposición).

Purgar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Purga).

113929

19A

-

44

REFRIGERACIÓN

Sonda de temperatura del agua: Extracción - Reposición

K4J o K4M

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la tapa del motor,

- el tubo de entrada de aire.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

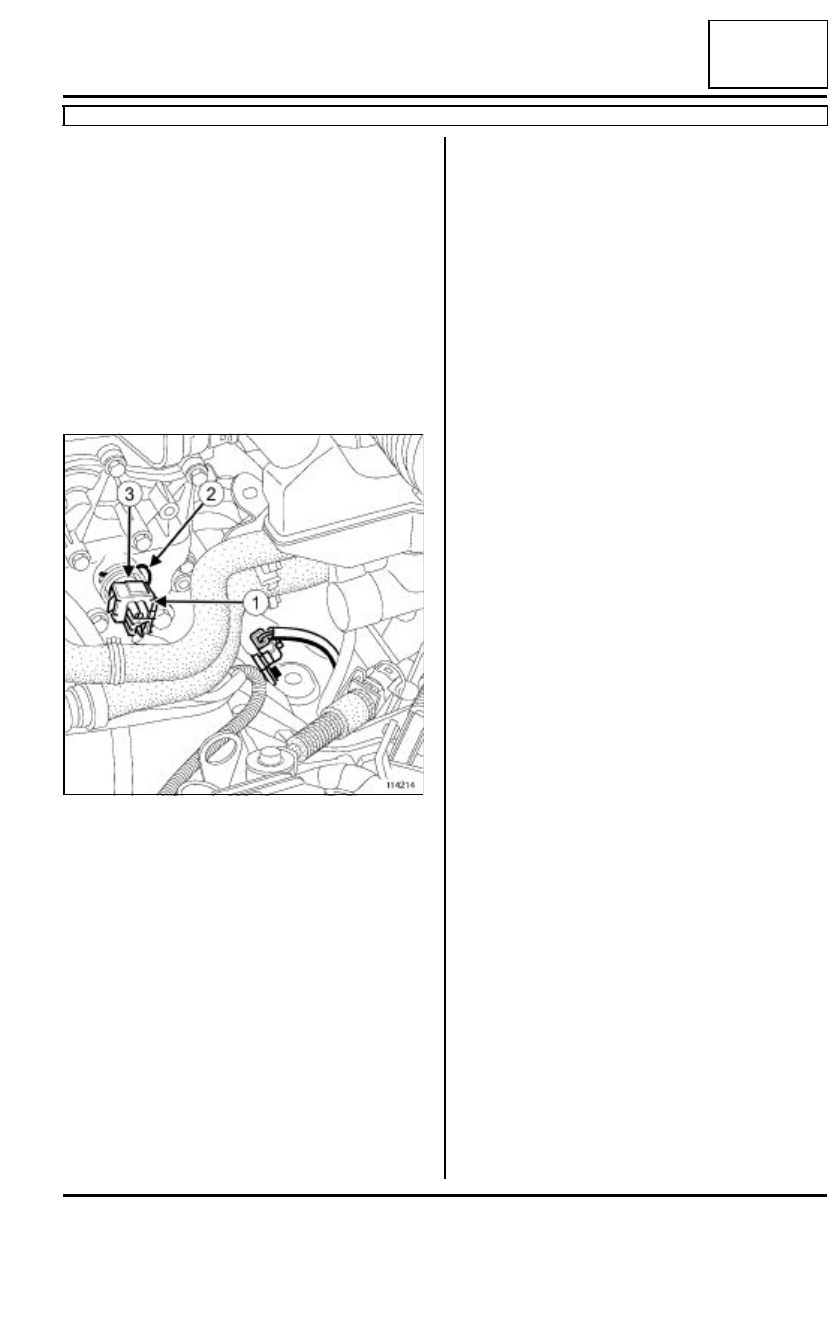

Desconectar el conector (1) de la sonda de tempe-
ratura del agua.

Soltar la grapa de sujeción (2) de la sonda de tem-
peratura del agua.

Extraer la sonda de temperatura del agua (3).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir imperativamente la junta tórica de la sonda
de temperatura del agua.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la sonda de temperatura del agua.

Encajar la grapa de sujeción de la sonda de tempe-
ratura del agua.

Conectar el conector de la sonda de temperatura del
agua.

III - ETAPA FINAL

Llenar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado, página 19A-10).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Purgar el circuito de refrigeración (consultar 19A,
Refrigeración,  Circuito de refrigeración: Purga,
página 19A-13).

Colocar:

- el tubo de entrada de aire,

- la tapa del motor.

114214
