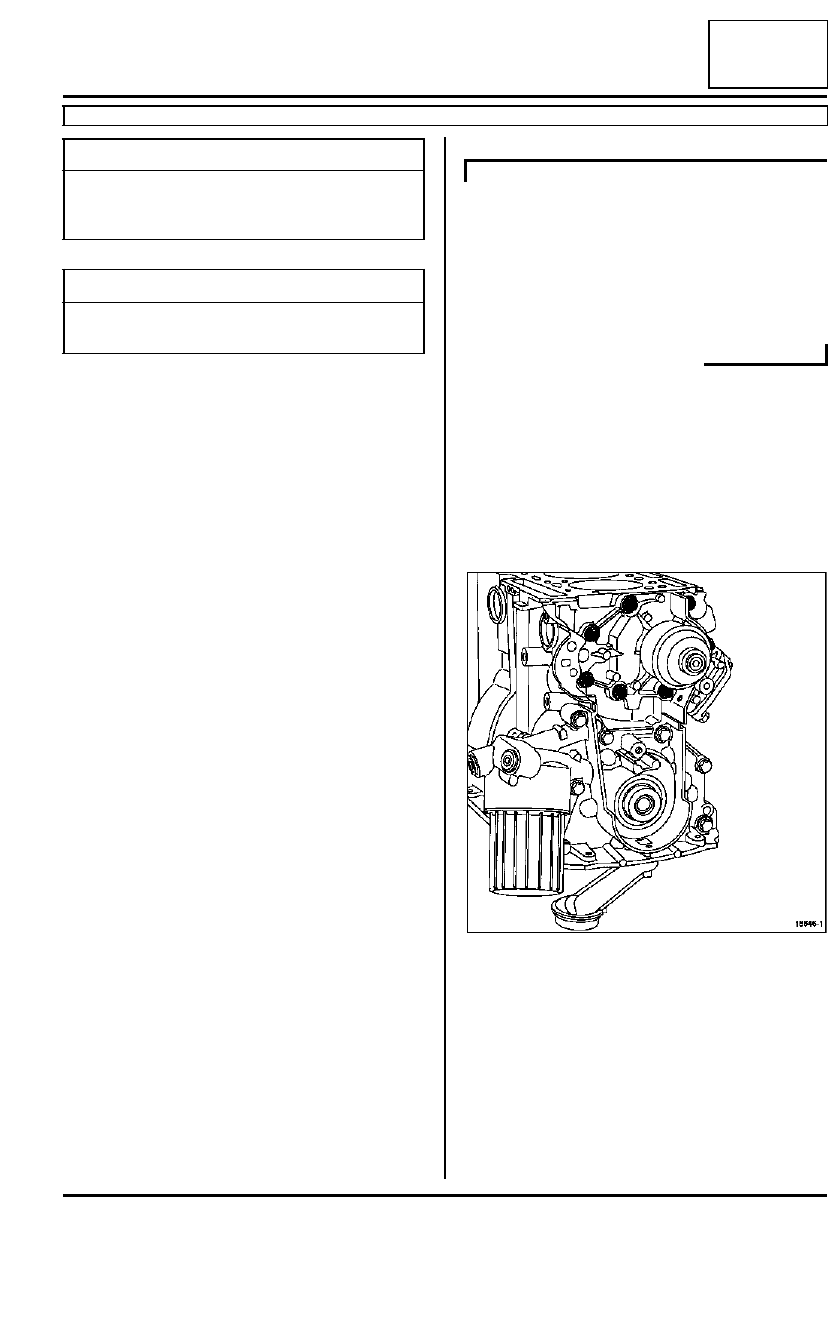

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

D4F

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA

EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-

miento).

Desconectar la batería (consultar Batería: Extrac-

ción - Reposición).

Extraer:

- el paragolpes delantero (consultar Paragolpes de-

lantero: Extracción - Reposición),

- el deflector delantero derecho,

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- la pantalla del paso de rueda (consultar Pantalla

del paso de rueda delantero: Extracción - Repo-

sición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:

Extracción - Reposición, página 11A-1),

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - Reposición, página
16A-7),

- la correa de distribución (consultar 11A, Parte alta

y delantera del motor,  Correa de distribución:
Extracción - Reposición, página 11A-27).

Vaciar el circuito de refrigeración del motor (consul-
tar 19A, Refrigeración, Circuito de refrigeración:
Vaciado - Llenado, página 19A-10).

Desconectar el conector del embrague del compre-
sor de acondicionador de aire.

Quitar los tornillos de fijación del compresor del
acondicionador de aire.

Atar el compresor del acondicionador de aire al tra-
vesaño inferior del radiador.

Extraer el soporte multifunción (consultar 10A, Con-
junto motor y bajos de motor,  Soporte multi-
función: Extracción - Reposición, página 10A-
30).

Desconectar el manguito de refrigeración fijado en
la bomba de agua mediante el útil (Mot. 1448).

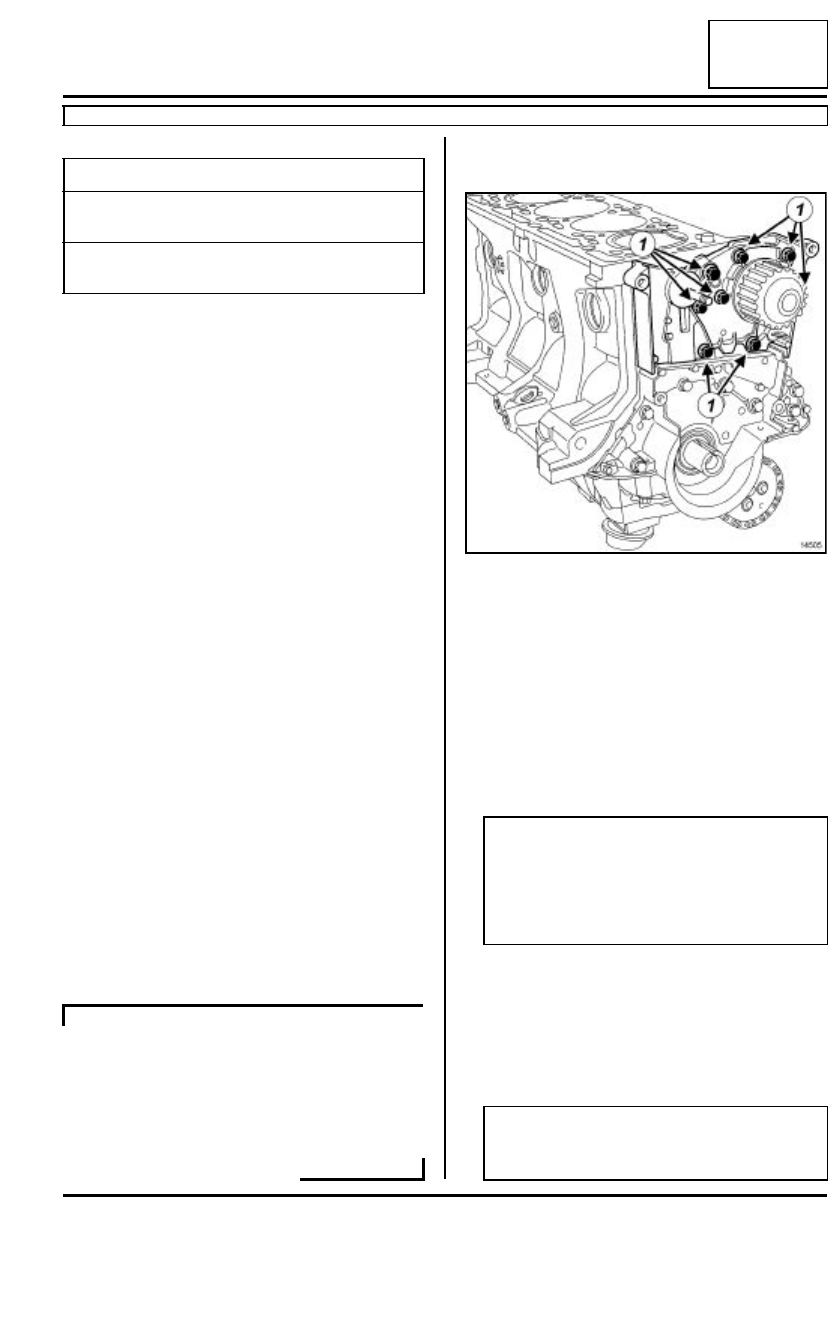

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación de la bomba de agua,

- la bomba de agua.

Utillaje especializado indispensable

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Pares de apriete

m

tornillos de fijación de la
bomba de agua

9 N.m

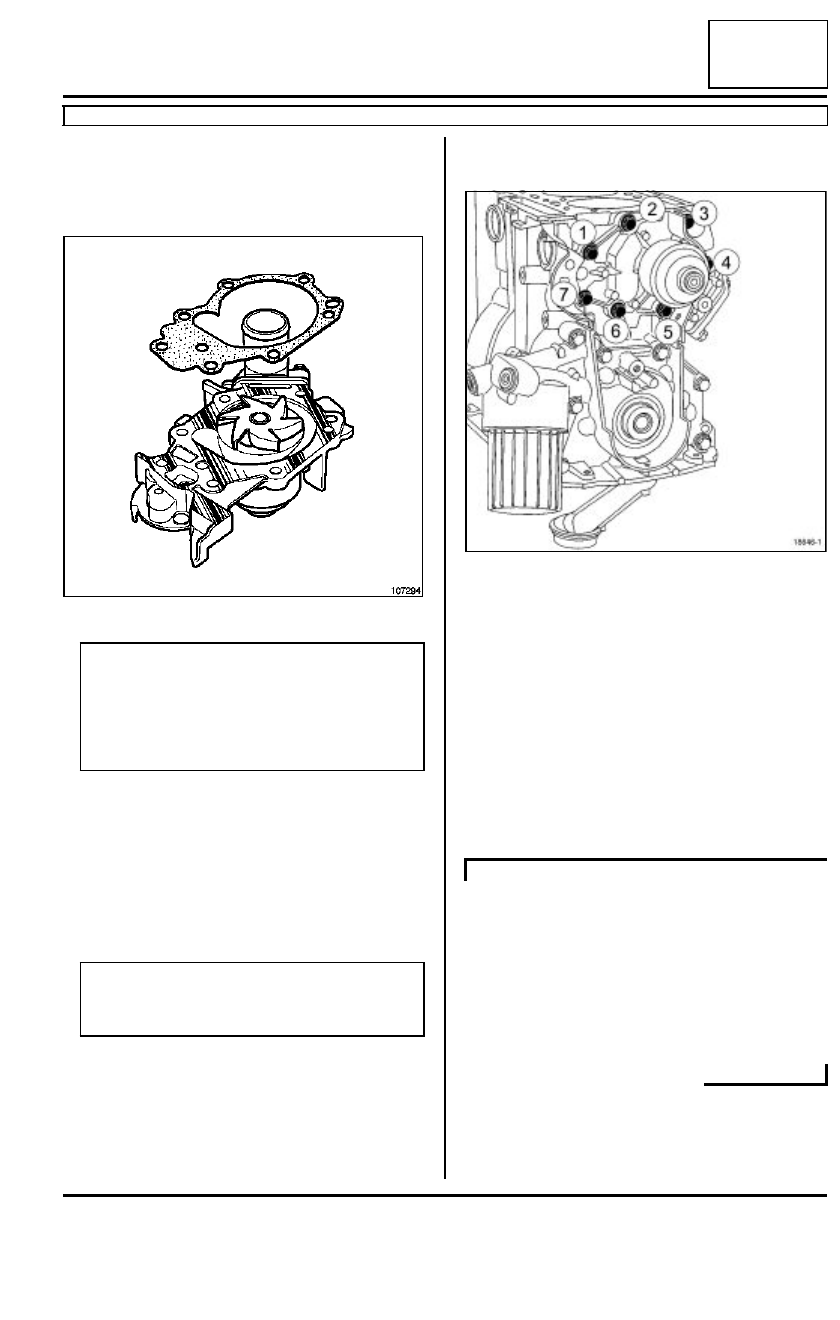

ACONDICIONADOR DE AIRE

18646-1

19A

-

30

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

D4F

19A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar los planos de junta con producto D E -
CAPJOINT para disolver la parte de la junta que ha
quedado pegada.

Aplicar el producto en la parte que hay que limpiar;
esperar unos diez minutos y después retirar los resi-
duos con una espátula de madera.

Sustituir imperativamente la junta de estanquidad
de la bomba de agua.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la bomba de agua  equipada con una junta
nueva.

Apretar por orden y al par los tornillos de fijación
de la bomba de agua (9 N.m).

III - ETAPA FINAL

Colocar:

- el soporte multifunción (consultar 10A, Conjunto

motor y bajos de motor, Soporte multifunción:
Extracción - Reposición, página 10A-30),

- el manguito en la bomba de agua.

Colocar:

- el compresor del acondicionador de aire,

- los tornillos  de fijación del compresor del acondi-

cionador de aire.

Conectar el conector del embrague del compresor
de acondicionador de aire.

Colocar:

- la correa de distribución (consultar 11A, Parte alta

y delantera del motor,  Correa de distribución:
Extracción - Reposición, página 11A-27),

107294

IMPORTANTE

- No rascar los planos de junta de las superficies
de aluminio.

- Ponerse gafas.

- Ponerse guantes durante la operación.

ATENCIÓN

Los planos de junta deben estar limpios, secos y
sin grasa (evitar las huellas de dedos).

18646-1

ACONDICIONADOR DE AIRE

19A

-

31

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

D4F

19A

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - Reposición, página
16A-7),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- el deflector delantero derecho,

- el paragolpes delantero (consultar Paragolpes de-

lantero: Extracción - Reposición),

- la pantalla del paso de rueda (consultar Pantalla

del paso de rueda delantero: Extracción - Repo-
sición),

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Efectuar:

- el llenado del circuito de refrigeración (consultar

19A,  Refrigeración, Circuito de refrigeración:
Vaciado - Llenado, página 19A-10),

- la purga del circuito de refrigeración (consultar

19A,  Refrigeración, Circuito de refrigeración:
Purga, página 19A-13).

19A

-

32

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

K4J o K4M

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantallas del paso de rueda de-
lantero: Extracción-Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- la correa de distribución (consultar 11A, Parte alta

y delantera del motor,  Correa de distribución:
Extracción - Reposición, página 11A-27).

Vaciar el circuito de refrigeración (consultar 19A,

Refrigeración, Circuito de refrigeración: Vaciado
- Llenado, página 19A-10).

Extraer el soporte multifunción (consultar 10A, Con-
junto motor y bajos de motor, Soporte multi-
función: Extracción - Reposición, página 10A-
30).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación (1) de la bomba de agua,

- la bomba de agua.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar los planos de junta con producto DE-
CAPJOINT para disolver la parte de la junta que ha
quedado pegada.

Aplicar el producto en la parte que hay que limpiar;
esperar unos diez minutos y después retirar los resi-
duos con una espátula de madera.

Pares de apriete

m

tornillos de fijación M6
de la bomba de agua

10 N.m

tornillo de fijación M8 de
la bomba de agua

22 N.m

CALEFACCIÓN NORMAL

14505

IMPORTANTE

No rascar los planos de junta de las superficies
de aluminio.

Ponerse gafas.

Ponerse guantes durante la operación.

ATENCIÓN

Los planos de junta deben estar limpios, secos y
sin grasa (evitar las huellas de dedos).
