Renault Clio. Manual - parte 129

19A

-

5

REFRIGERACIÓN

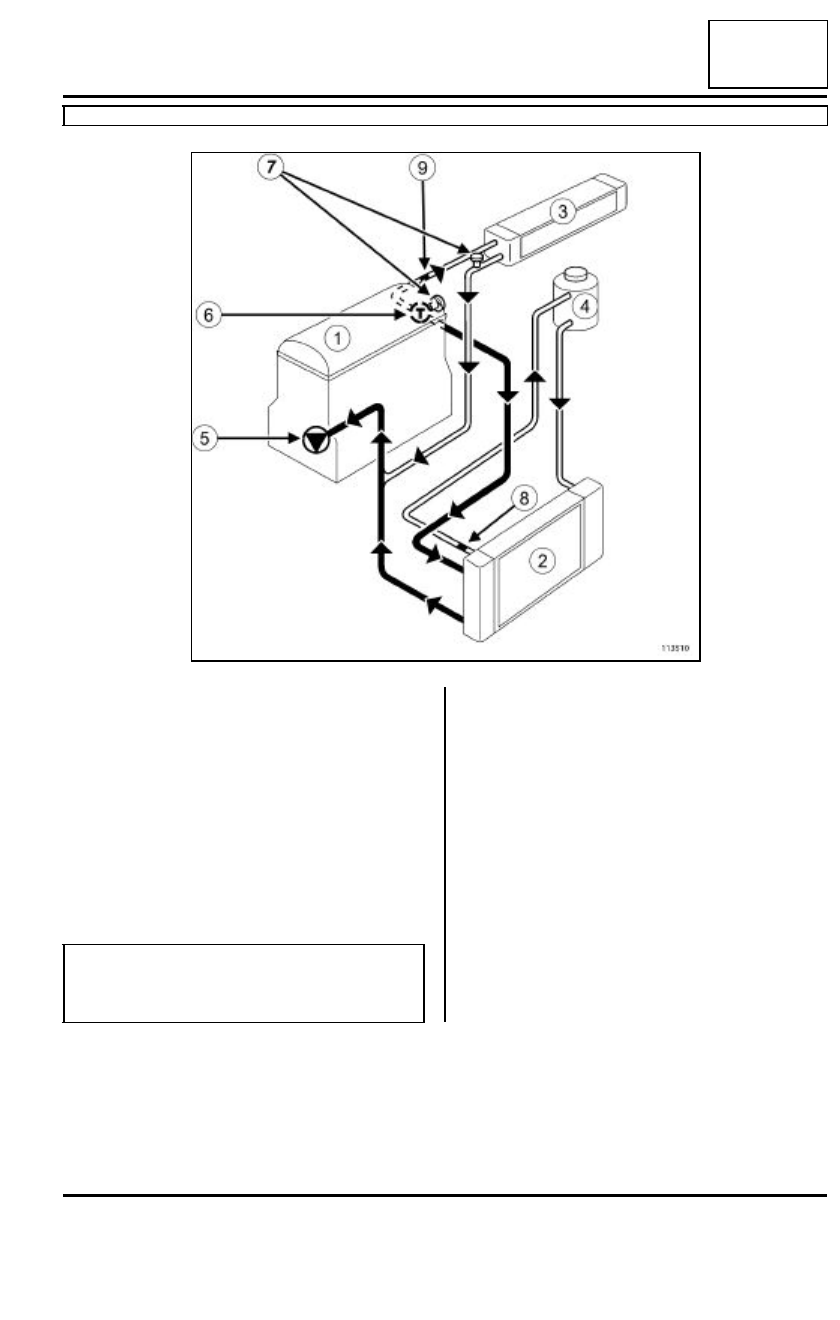

Circuito de refrigeración del motor: Esquema funcional

D4F

19A

(1)     Motor

(2)     Radiador

(3) Radiador de calefacción

(4) Vaso de expansión

(5) Bomba de agua

(6) Termostato

(7)     Purgadores

(8) Calibrado 5 mm

(9) Calibrado 10 mm

113510

Nota:

El valor de tarado de la válvula de desgaseado del
vaso de expansión es de 1,4 bares.

19A

-

6

REFRIGERACIÓN

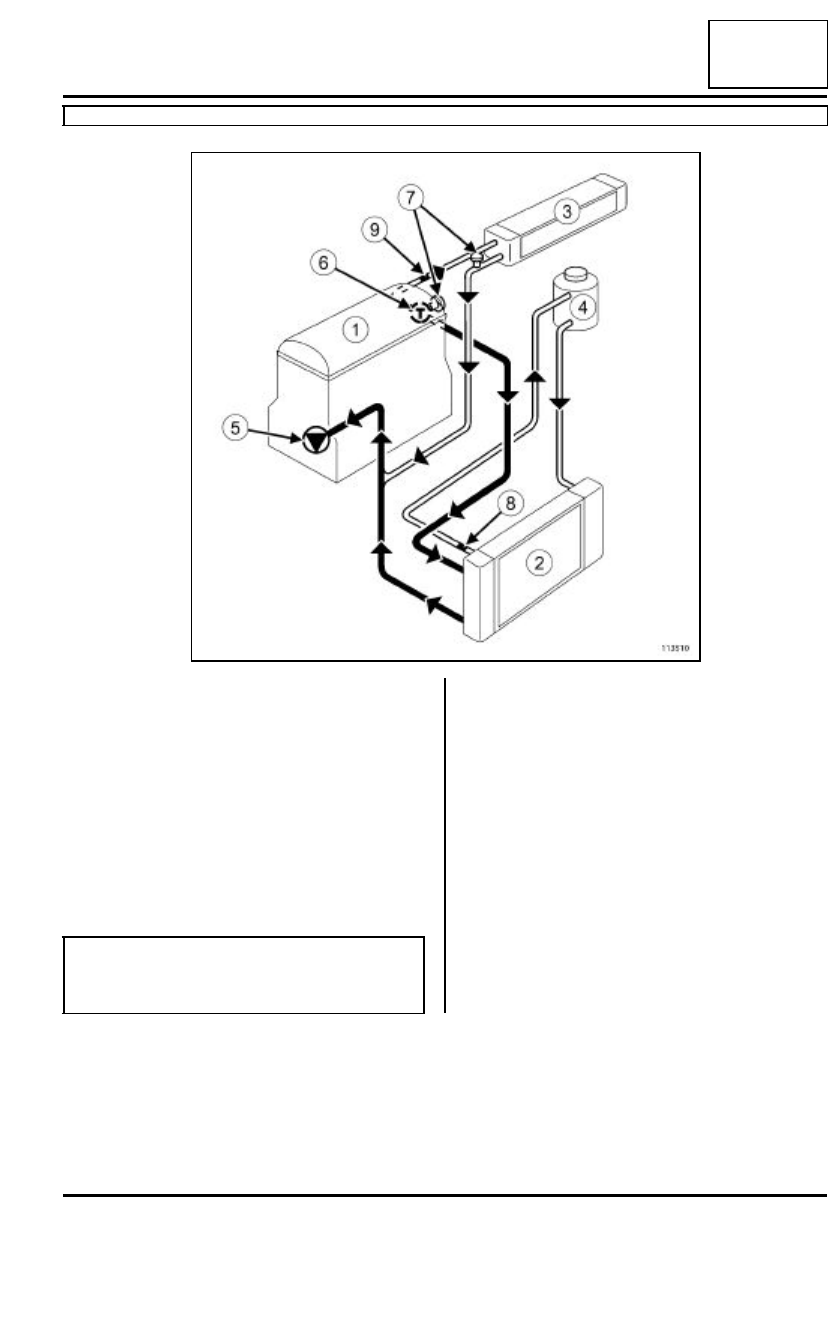

Circuito de refrigeración del motor: Esquema funcional

K4M, y 800

19A

113510

(1)

Motor

(2)

Radiador de refrigeración

(3)

Radiador de calefacción

(4)

Vaso de expansión

(5)

Bomba de agua

(6)

Termostato

(7)

Purgadores

(8)

 Calibrado 5 mm

(9)

 Calibrado 10 mm

Nota:

El valor de tarado de la válvula de desgaseado del
vaso de expansión es de 1,4 bares.

19A

-

7

REFRIGERACIÓN

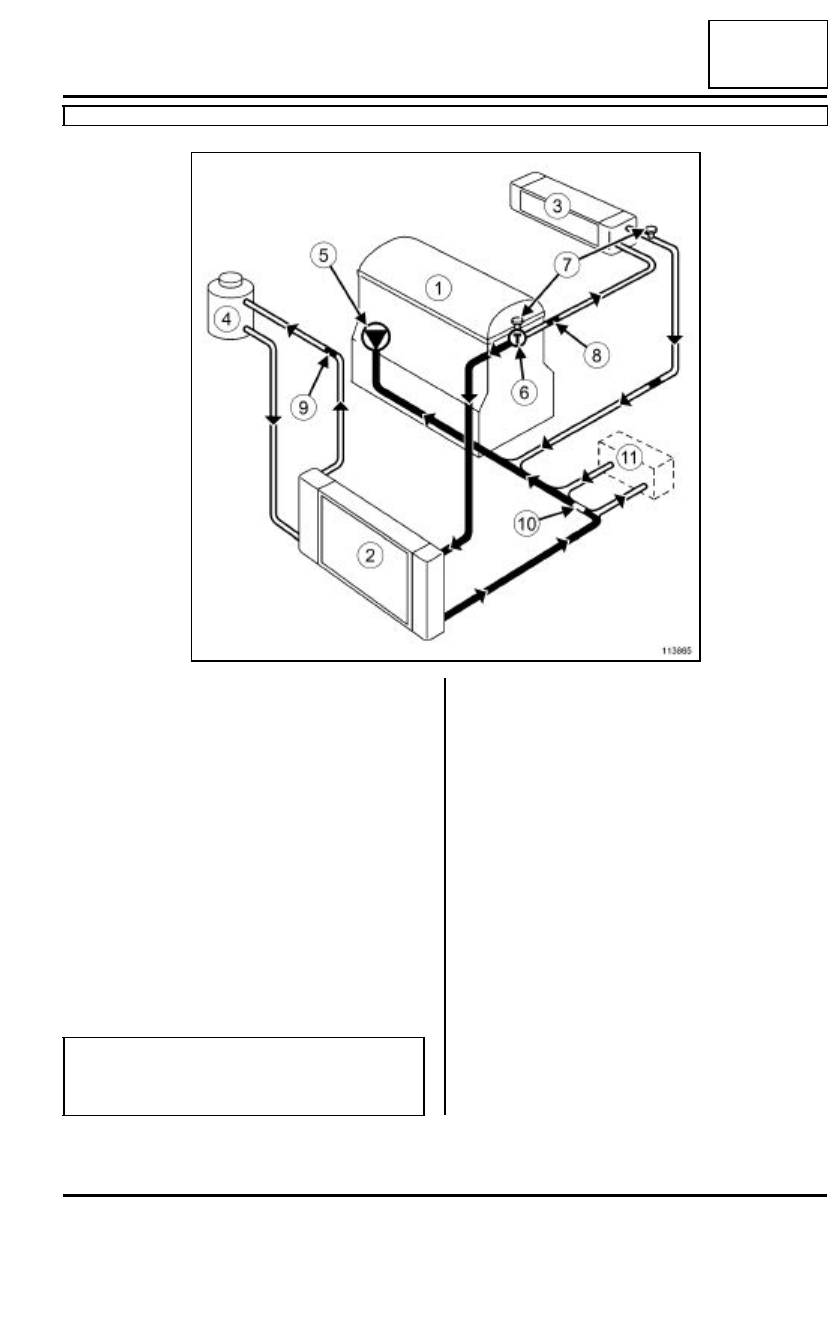

Circuito de refrigeración del motor: Esquema funcional

K4M, y 801

19A

113865

(1)

Motor

(2)

Radiador de refrigeración

(3)

Radiador de calefacción

(4)

Vaso de expansión

(5)

Bomba de agua

(6)

Termostato

(7)

Purgadores

(8)

Calibrado 11 mm

(9)

 Calibrado 5 mm

(10)

 Calibrado 10 mm

(11)

Cambiador de temperatura del
agua - aceite para caja de velo-
cidades automática (si el vehí-
culo está equipado)

Nota:

El valor de tarado de la válvula de desgaseado del
vaso de expansión es de 1,4 bares.

19A

-

8

REFRIGERACIÓN

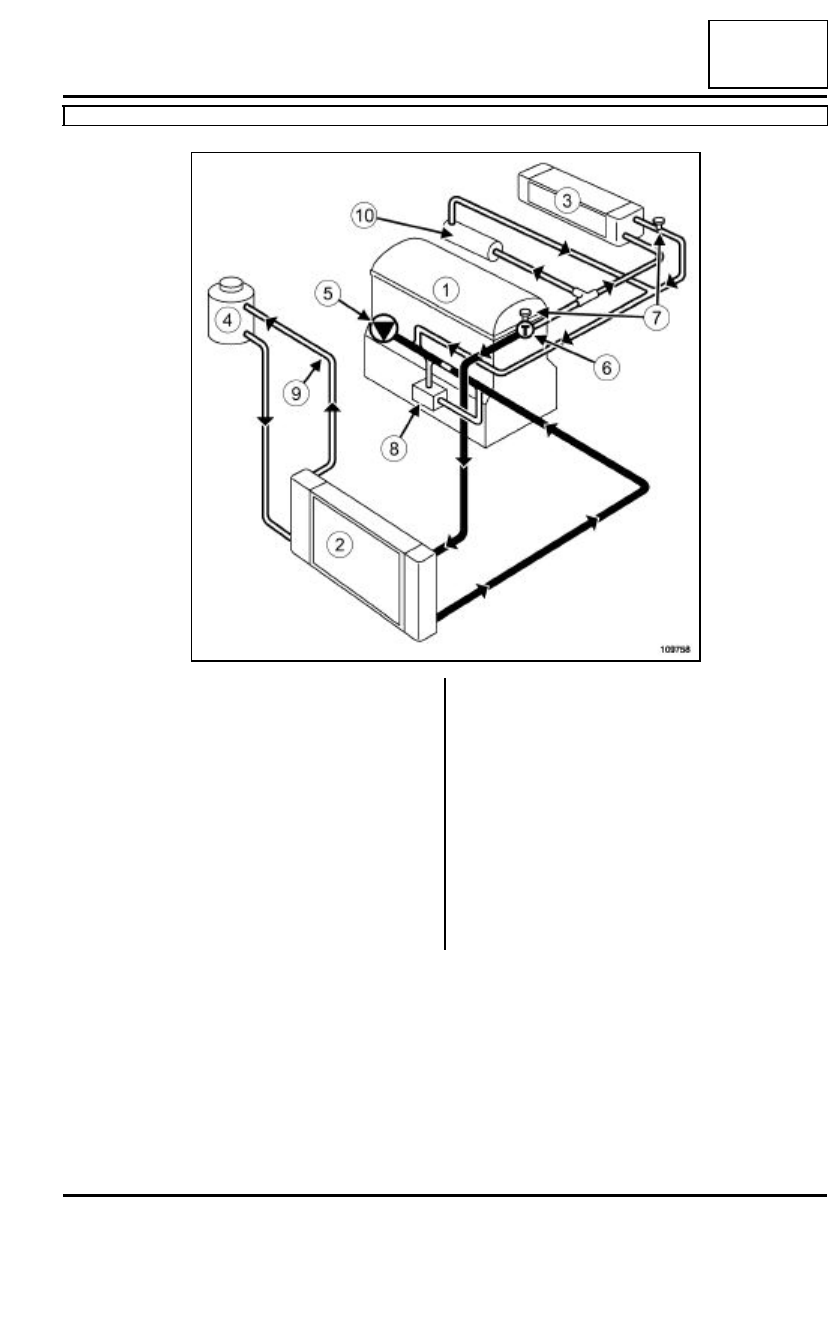

Circuito de refrigeración del motor: Esquema funcional

K9K

19A

109758

(1)

Motor

(2)

Radiador de refrigeración

(3)

Radiador de calefacción

(4)

Vaso de expansión

(5)

Bomba de agua

(6)

Termostato

(7)

Purgadores

(8)

Cambiador de temperatura
agua/aceite

(9)

Calibrado 5 mm

(10)

EGR
