16A

-

15

ARRANQUE - CARGA

Alternador: Extracción - Reposición

K9K

16A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

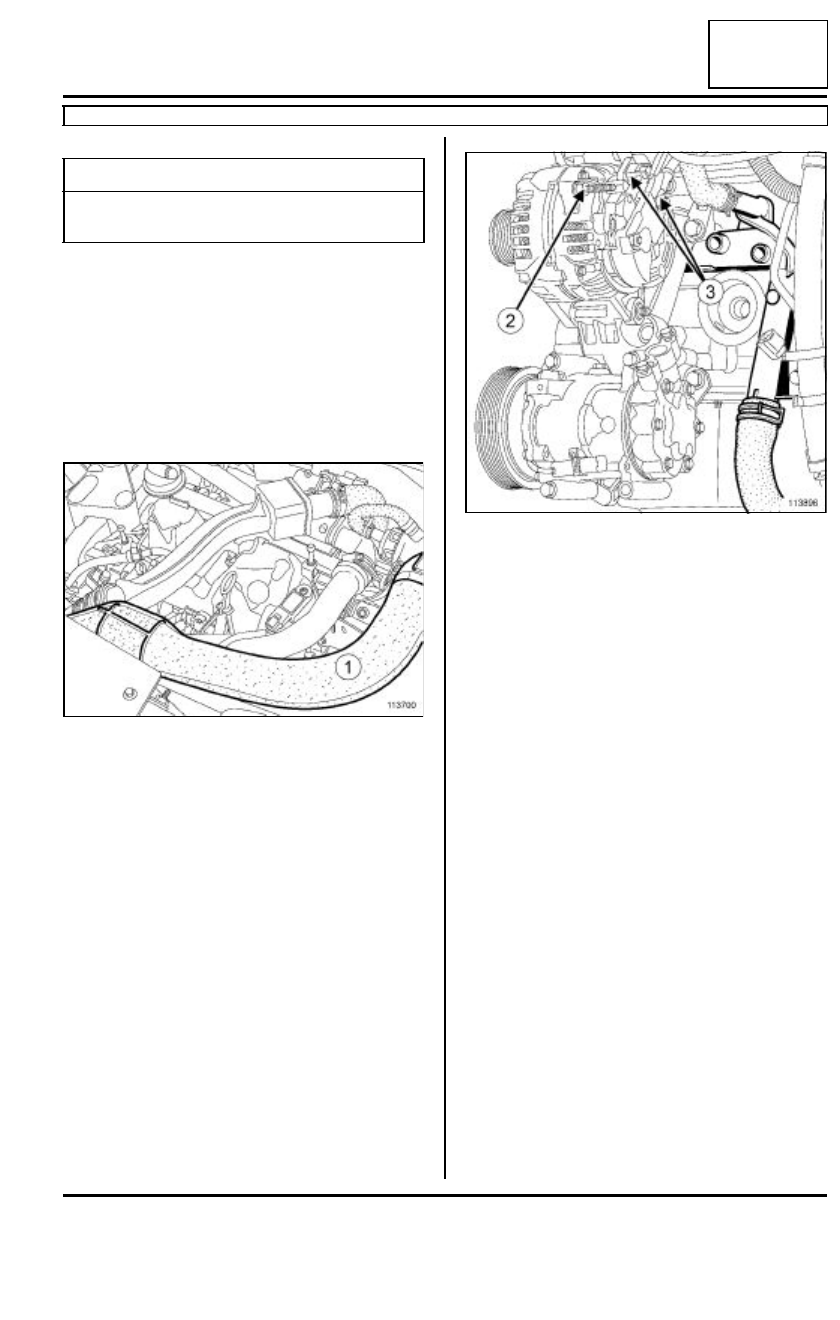

Extraer el conducto de admisión de aire (1).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- los guardabarros delanteros  (consultar MR393

Carrocería, 55A, protecciones exteriores, pan-
talla de paso de la rueda delantera: extracción-
reposición),

- los conectores de las luces antiniebla (si el vehícu-

lo está equipado).

Extraer el paragolpes  (consultar MR 393 Carroce-
ría, 55A, protecciones exteriores, paragolpes de-
lantero: Extracción-reposición ).

Extraer el intercambiador aire-aire (consultar 12B,
Sobrealimentación, Cambiador aire-aire: Extrac-
ción - Reposición, página 12B-5).

Extraer:

- la tuerca de fijación de los manguitos de aire en el

alternador (2),

- los dos conductos de aire del intercambiador aire-

aire.

Extraer la correa de accesorios (consultar 11A, Par-
te alta y delantera del motor, Correa de acceso-
rios: Extracción - Reposición, página 11A-1).

Desconectar las conexiones eléctricas del alterna-
dor (3).

Pares de apriete

m

tornillos de fijación del
alternador

21 N.m

113700

113896

16A

-

16

ARRANQUE - CARGA

Alternador: Extracción - Reposición

K9K

16A

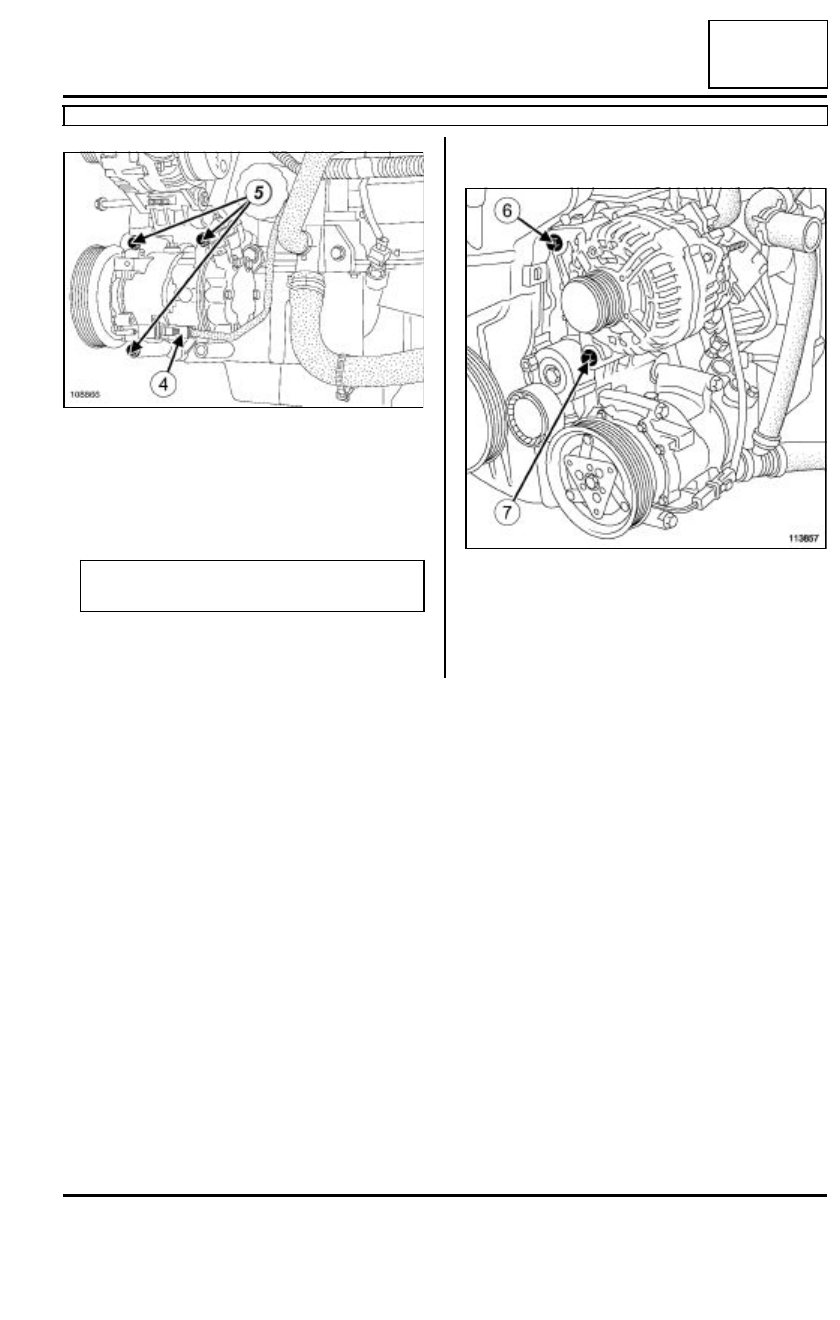

Quitar los tornillos de fijación del compresor del
acondicionador de aire (5).

Desconectar el conector del embrague del compre-
sor del acondicionador de aire (4).

Apartar el compresor de acondicionador de aire.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar el tornillo superior del alternador (6).

Aflojar el tornillo de fijación inferior del alternador
(7).

Extraer el alternador con su tornillo de fijación infer-
ior.

108866

Nota: Esta operación no requiere vaciado del cir-
cuito del acondicionador de aire.

113857

16A

-

17

ARRANQUE - CARGA

Alternador: Extracción - Reposición

K9K

16A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

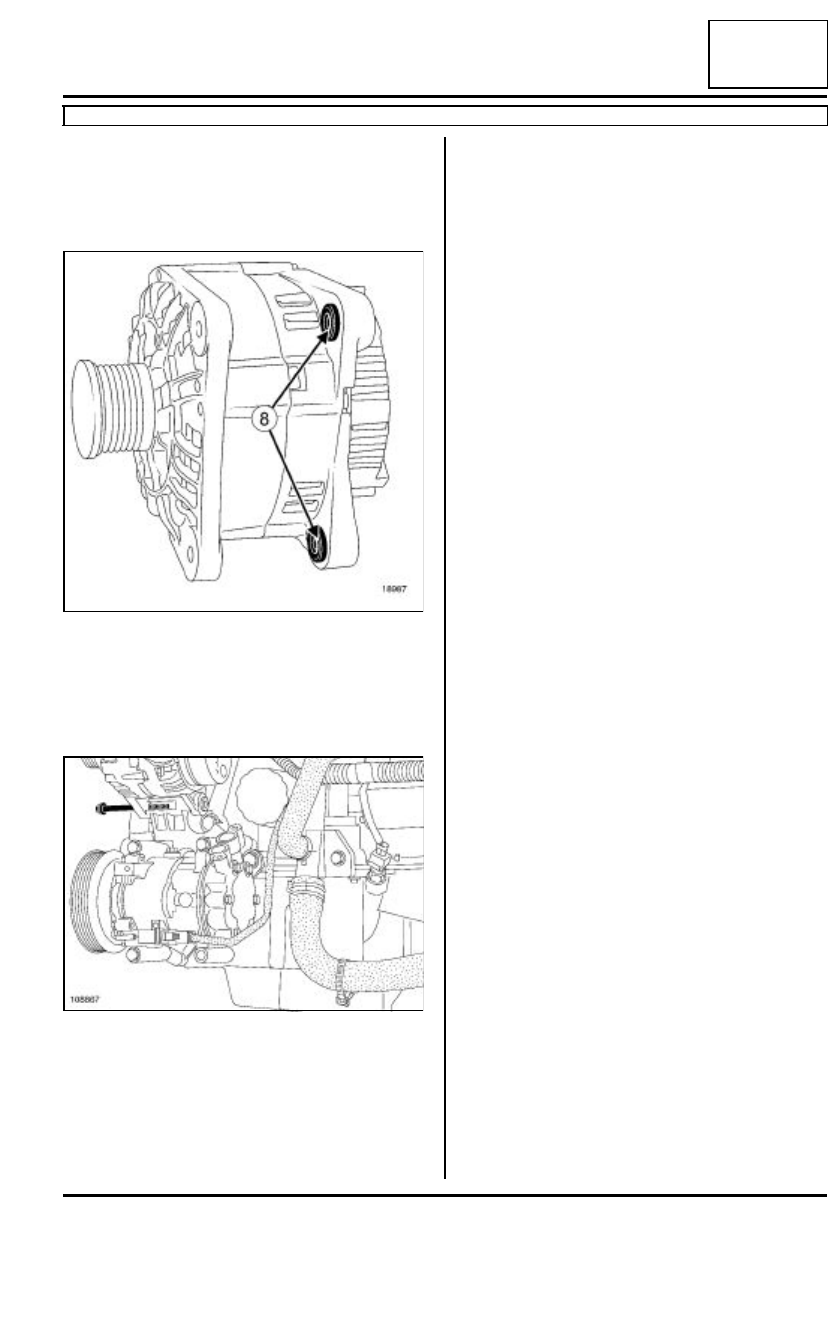

Empujar los retenes (8) para facilitar la colocación.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el alternador con su tornillo de fijación inferior,

- el tornillo de fijación superior.

Apretar al par los tornillos de fijación del alterna-
dor (21 N.m).

III - ETAPA FINAL

Conectar las conexiones eléctricas del alternador.

Colocar:

- el compresor del acondicionador de aire,

- los tornillos de fijación del acondicionador de aire.

Conectar el conector del embrague del compresor
del acondicionador de aire.

Colocar:

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- los dos conductos de aire del intercambiador aire-

aire,

- la tuerca de fijación  de los manguitos de aire en el

alternador,

- el intercambiador aire-aire (consultar 12B, So-

brealimentación,  Cambiador aire-aire: Extrac-
ción - Reposición, página 12B-5),

- el paragolpes delantero (consultar MR393 Carro-

cería, 55A, protecciones exteriores, paragolpes
delantero: extracción-reposición),

- los conectores de las luces antiniebla (si el vehícu-

lo está equipado),

- el guardabarros delantero izquierdo  (consultar

MR393 Carrocería, 55A, protecciones exterio-
res, pantalla de paso de la rueda delantera: ex-
tracción-reposición),

- el guardabarros delantero derecho (consultar

MR393 Carrocería, 55A, protecciones exterio-
res, pantalla de paso de la rueda delantera: Ex-
tracción-reposición ).

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- la batería (consultar Batería: Extracción - Repo-

sición),

- las tapas de la batería,

- el conducto de admisión de aire.

18987

108867

16A

-

18

ARRANQUE - CARGA

Motor de arranque: Extracción - Reposición

D4F

16A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Quitar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

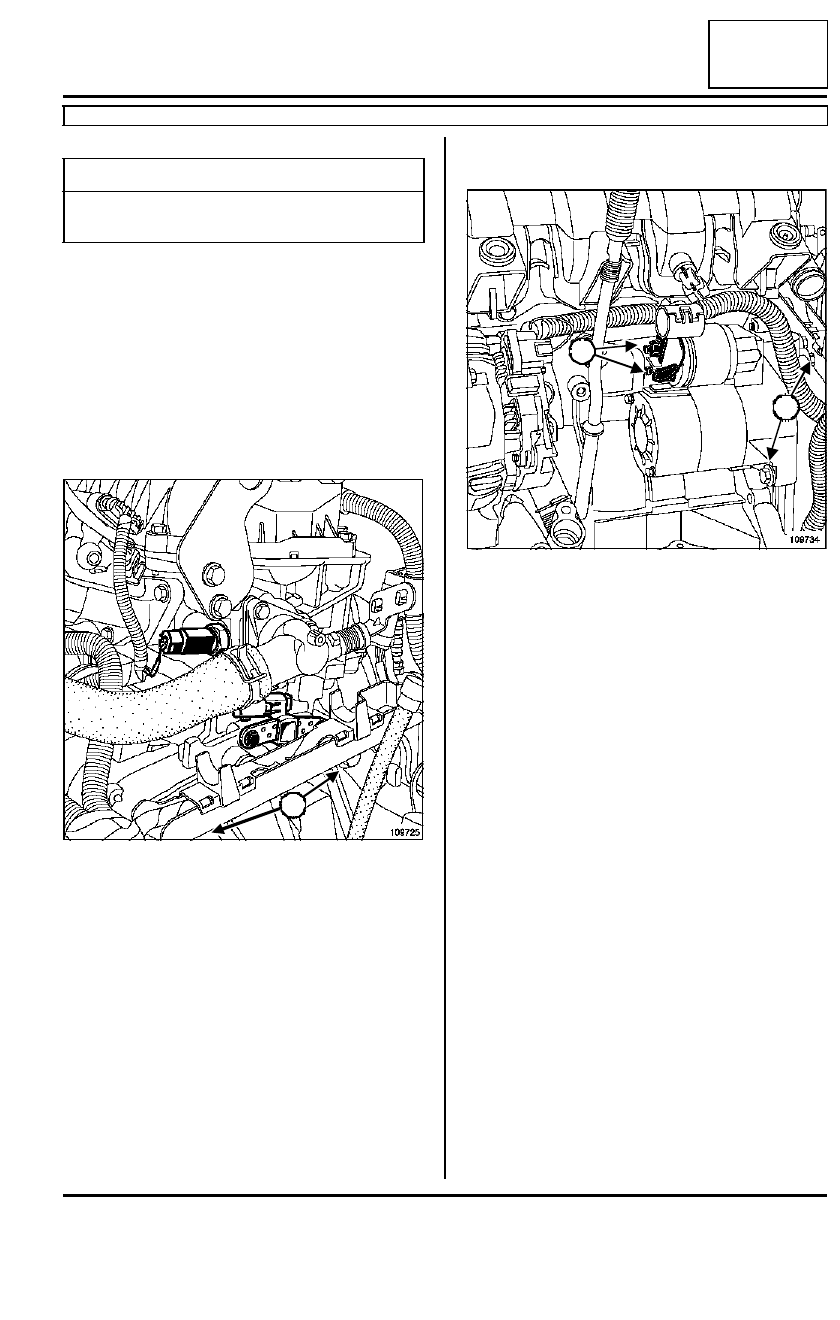

Quitar los tornillos de fijación del conducto del ca-
bleado eléctrico del motor (1) y apartarlo para tener
acceso al tornillo de fijación del motor de arranque.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar los conectores del motor de arranque
(2).

Extraer:

- los tornillos (3) de fijación del motor de arranque,

- el motor de arranque por la parte superior del vehí-

culo.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Verificar la presencia del casquillo de centrado del
motor de arranque.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el motor de arranque.

Apretar al par los tornillos de fijación del motor de
arranque (44 N.m).

Conectar los conectores del motor de arranque.

III - ETAPA FINAL

Poner los tornillos de fijación del conducto del ca-
bleado eléctrico del motor.

Colocar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

Pares de apriete

m

tornillos de fijación del
motor de arranque

44 N.m

109725

1

109734

2

3
