Renault Clio. Manual - parte 114





16A

-

7

ARRANQUE - CARGA

Alternador: Extracción - Reposición

K4J, y CALEFACCIÓN NORMAL – K4M, y CALEFACCIÓN NORMAL

16A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to
)).

Extraer el conducto de admisión de aire.

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición
).

Extraer:

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- el guardabarros delantero derecho (consultar Pan-

talla del paso de rueda delantero: Extracción -
Reposición
),

- parcialmente el guardabarros delantero izquierdo

(consultar Pantalla del paso de rueda delantero:
Extracción - Reposición
),

- el paragolpes (consultar Paragolpes delantero:

Extracción - Reposición),

- la correa de accesorios (consultar 11AParte alta

y delantera del motorCorrea de accesorios:
Extracción - Reposición
, página 11A-1).

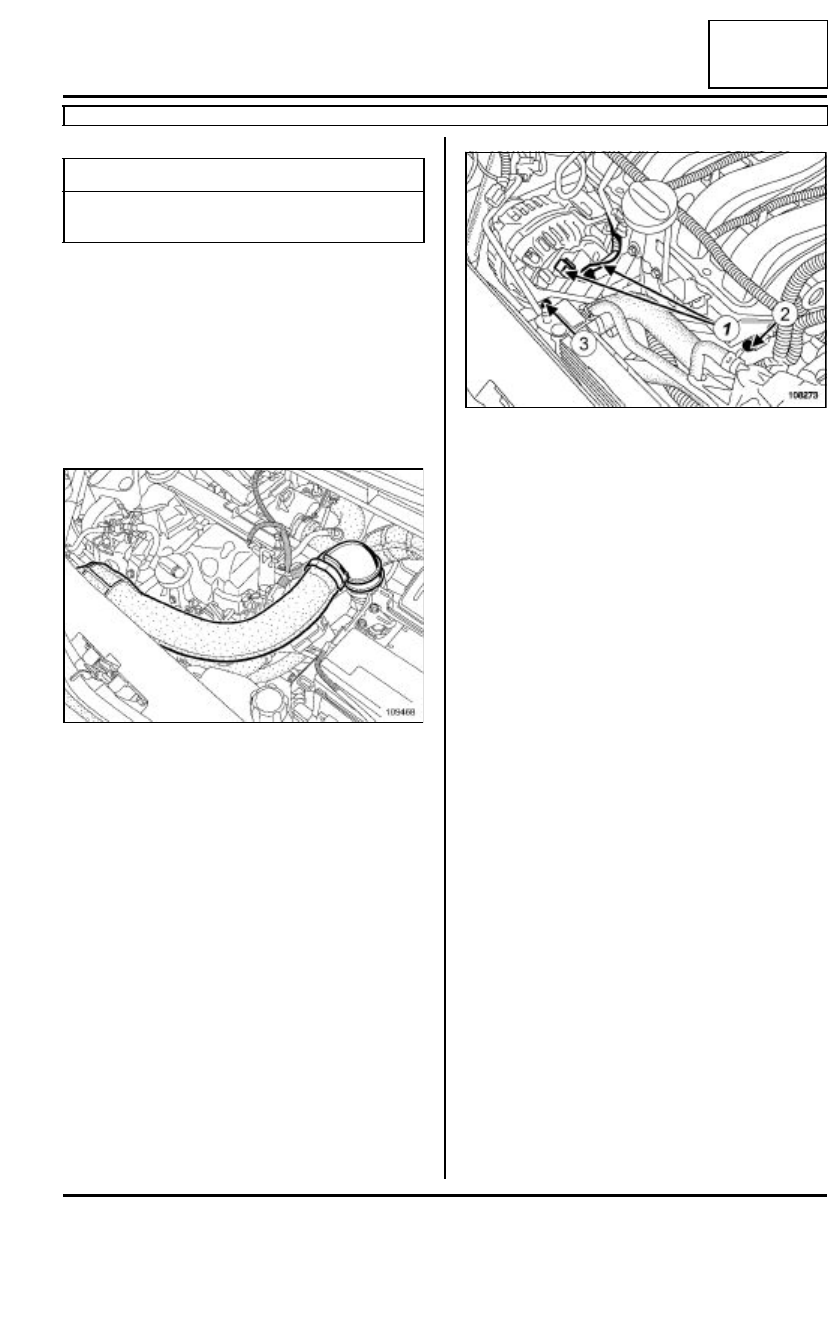

Desconectar las conexiones eléctricas del alterna-
dor (1).

Aflojar el tornillo de fijación de la muleta en el bloque
motor (2).

Quitar el tornillo de fijación de la muleta en el alter-
nador (3).

Apartar la muleta de fijación del alternador.

Extraer el deflector de aire de la parte delantera de-
recha.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Quitar el tornillo de fijación superior del alternador.

Aflojar el tornillo de fijación inferior del alternador.

Extraer el alternador con su tornillo de fijación infer-
ior por la parte delantera del vehículo.

Pares de apriete

m

tornillos de fijación del
alternador

21 N.m

109468

108273

16A

-

8

ARRANQUE - CARGA

Alternador: Extracción - Reposición

K4J, y CALEFACCIÓN NORMAL – K4M, y CALEFACCIÓN NORMAL

16A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

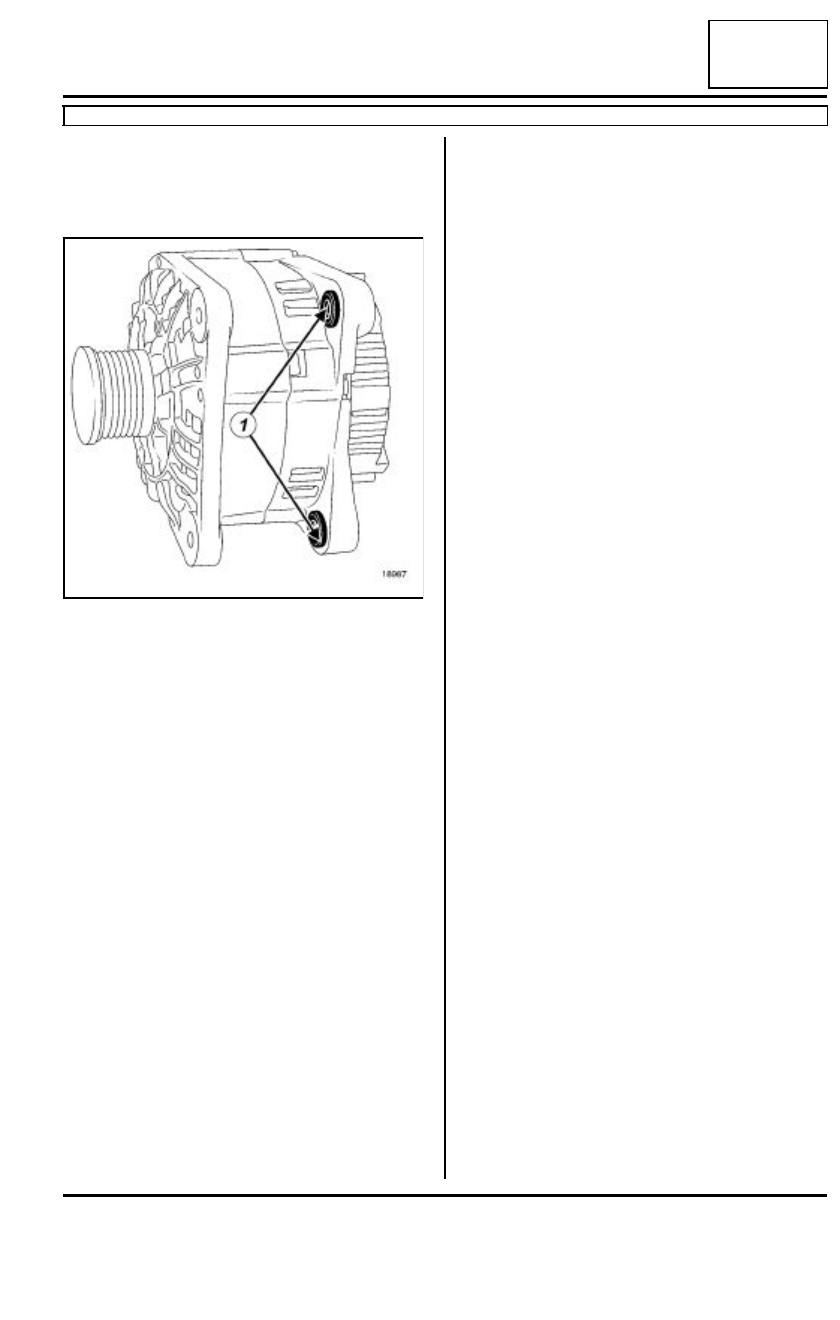

Introducir los retenes (1) para facilitar la colocación.

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el alternador.

Apretar al par los tornillos de fijación del alterna-
dor (21 N.m)

III - ETAPA FINAL

Conectar las conexiones eléctricas del alternador.

Colocar:

- Colocar el deflector de aire parte delantera dere-

cha,

- la correa de accesorios nueva (consultar 11APar-

te alta y delantera del motorCorrea de acceso-
rios: Extracción - Reposición
, página 11A-1),

- el paragolpes (consultar Paragolpes delantero:

Extracción - Reposición),

- el guardabarros delantero izquierdo (consultar

Pantalla del paso de rueda delantero: Extrac-
ción - Reposición
),

- el guardabarros delantero derecho (consultar Pan-

talla del paso de rueda delantero: Extracción -
Reposición
),

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición).

Conectar la batería (consultar Batería: Extracción -
Reposición
).

Colocar el conducto de admisión de aire.

18987

16A

-

9

ARRANQUE - CARGA

Alternador: Extracción - Reposición

D4F, y CALEFACCIÓN NORMAL

16A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento
).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición
).

Extraer:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición
),

- el deflector parte delantera derecha,

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda de-
lantero: Extracción-reposición
),

- la correa de accesorios (consultar 11AParte alta

y delantera del motorCorrea de accesorios:
Extracción - Reposición
, página 11A-1).

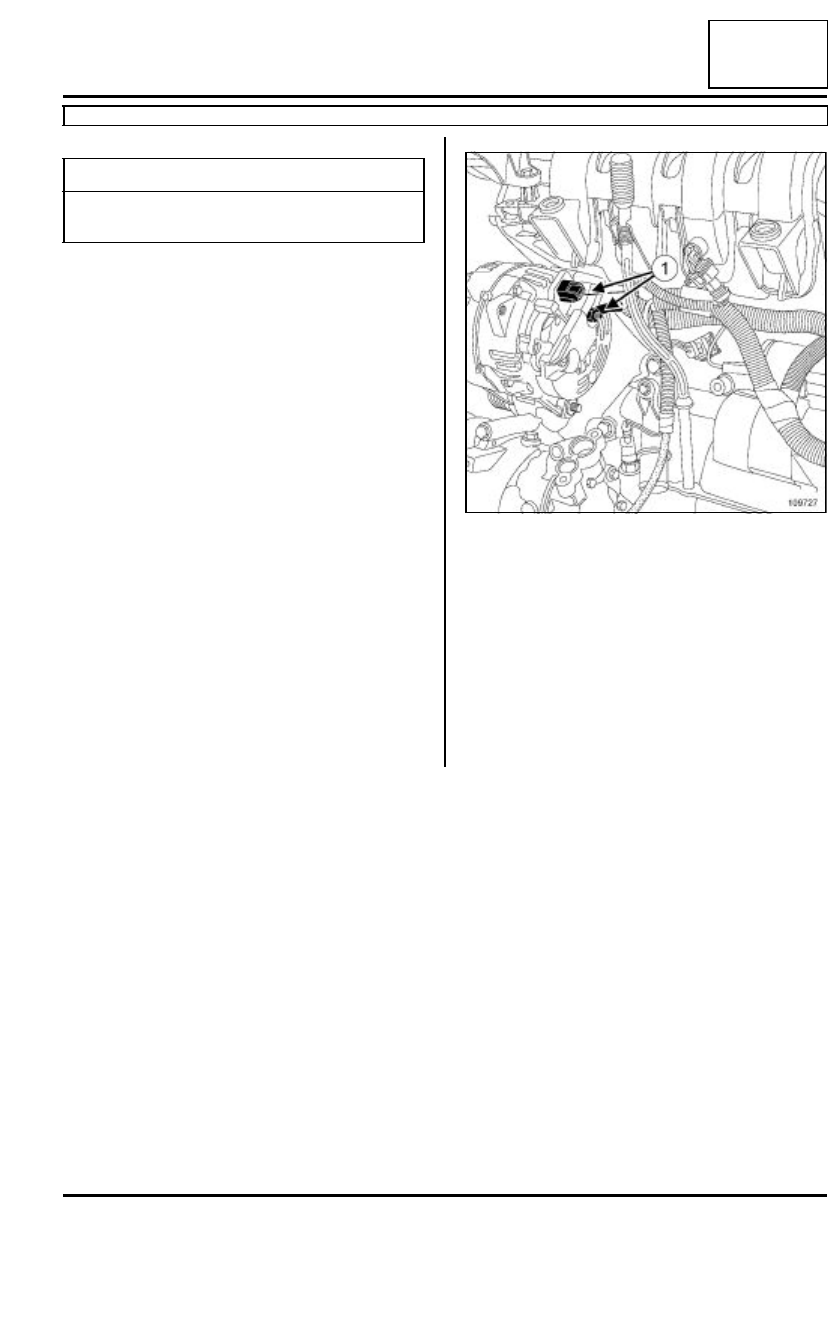

Desconectar las conexiones eléctricas (1) del alter-
nador.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación del alternador,

- el alternador.

Pares de apriete

m

tornillos de fijación del
alternador

25 N.m

109727

16A

-

10

ARRANQUE - CARGA

Alternador: Extracción - Reposición

D4F, y CALEFACCIÓN NORMAL

16A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

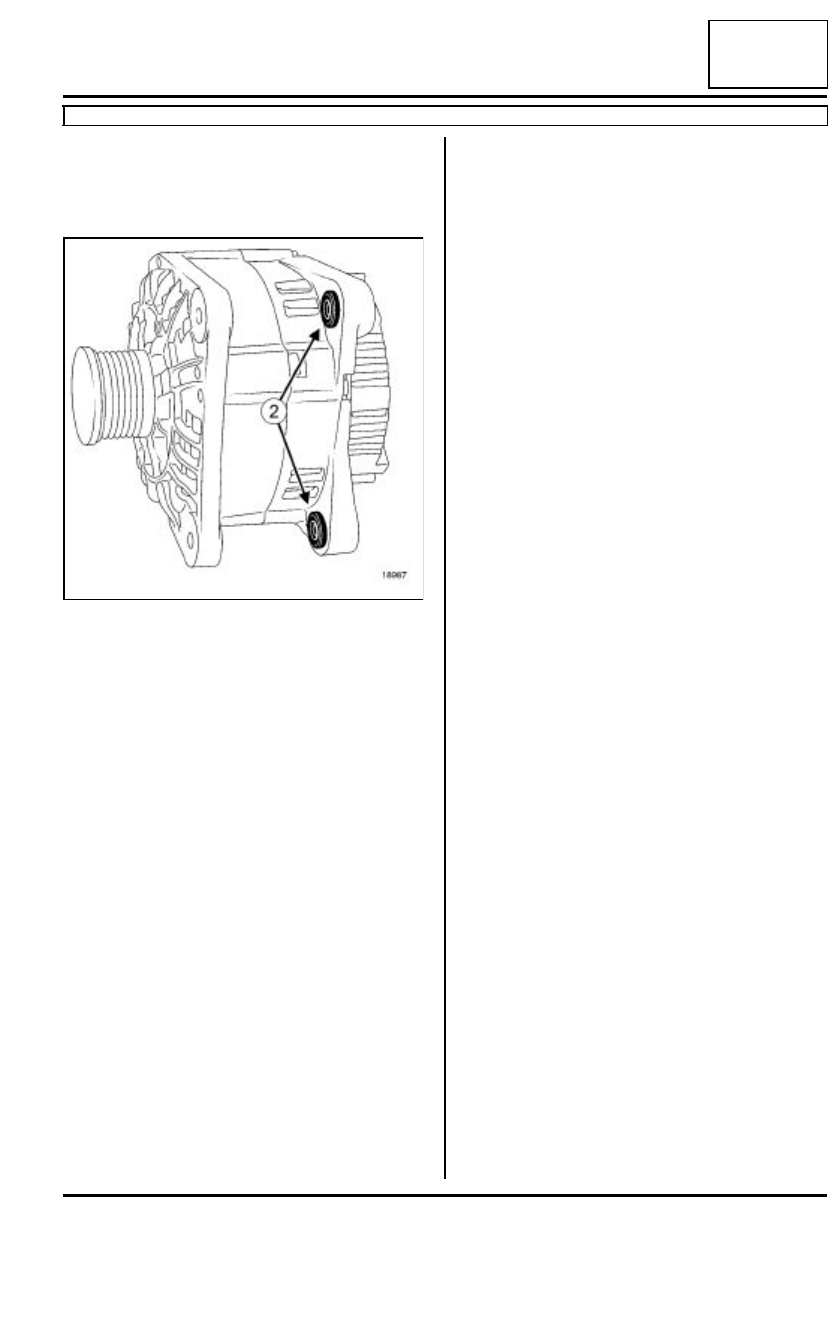

Introducir los retenes (2) mediante una pinza o un
tornillo de banco para facilitar la colocación.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el alternador.

Apretar al par los tornillos de fijación del alterna-
dor (25 N.m)
.

III - ETAPA FINAL

Conectar las conexiones eléctricas del alternador.

Colocar:

- el deflector parte delantera derecha,

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición
),

- la correa de accesorios (consultar 11AParte alta

y delantera del motorCorrea de accesorios:
Extracción - Reposición
, página 11A-1),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda de-
lantero: Extracción-Reposición
),

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición).

Conectar la batería (consultar Batería: Extracción -
Reposición
).

18987
