16A

-

19

ARRANQUE - CARGA

Motor de arranque: Extracción - Reposición

D4F

16A

Conectar la batería (consultar Batería: Extracción -
Reposición).

16A

-

20

ARRANQUE - CARGA

Motor de arranque: Extracción - Reposición

K4J, y 780 – K4M, y 800 o 801

16A

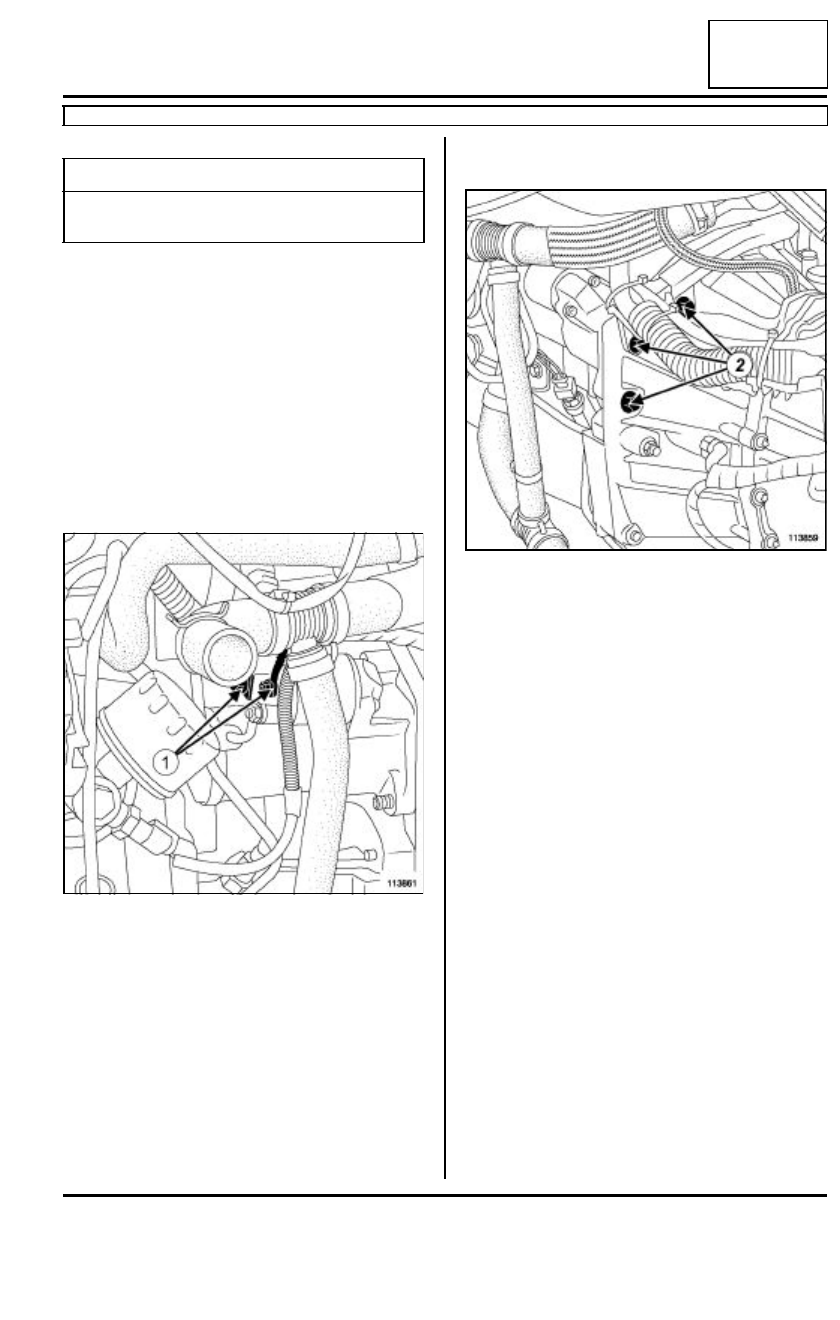

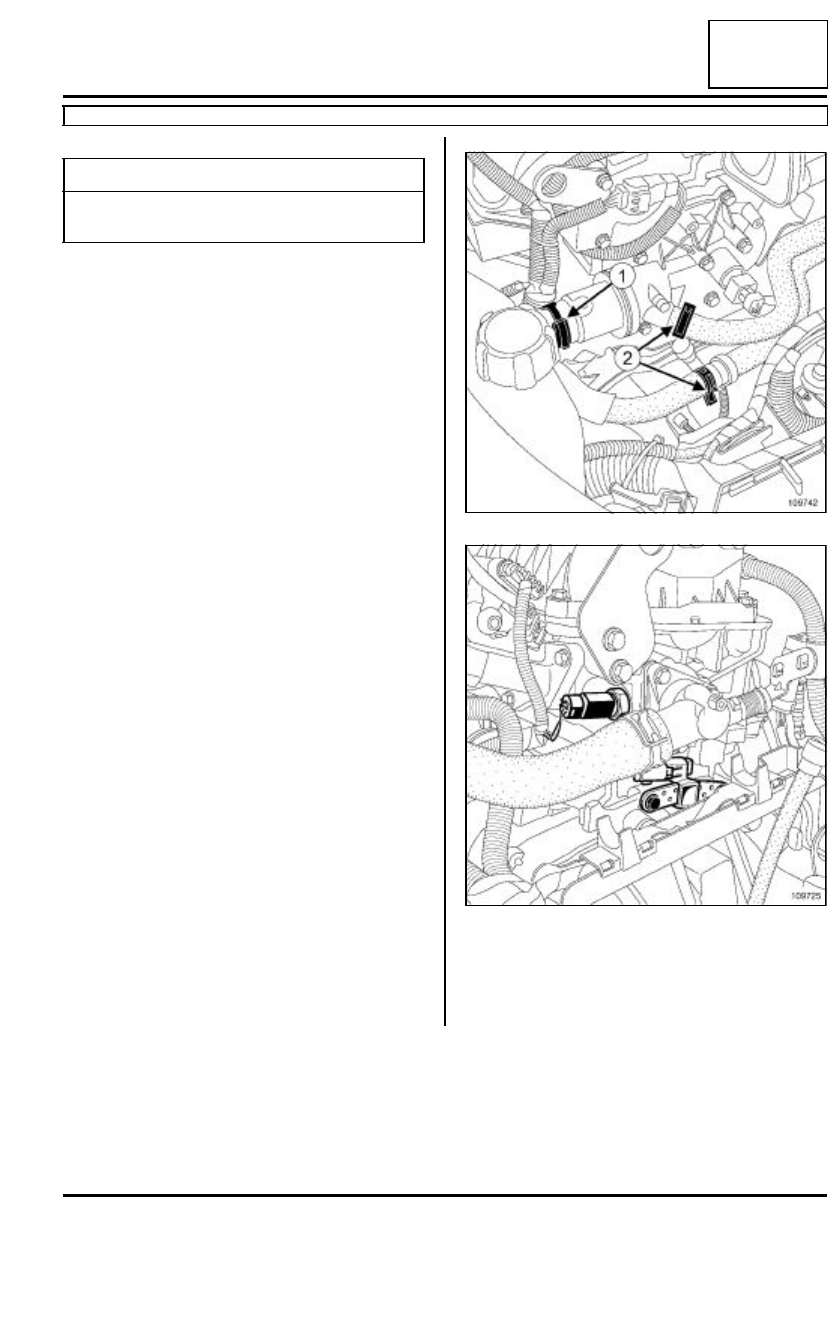

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer el conducto de admisión de aire (1)

Desconectar:

- los conectores del motor de arranque,

- la sonda del nivel de aceite,

Pares de apriete

m

tornillos de fijación del
motor de arranque

44 N.m

108199

109725

16A

-

21

ARRANQUE - CARGA

Motor de arranque: Extracción - Reposición

K4J, y 780 – K4M, y 800 o 801

16A

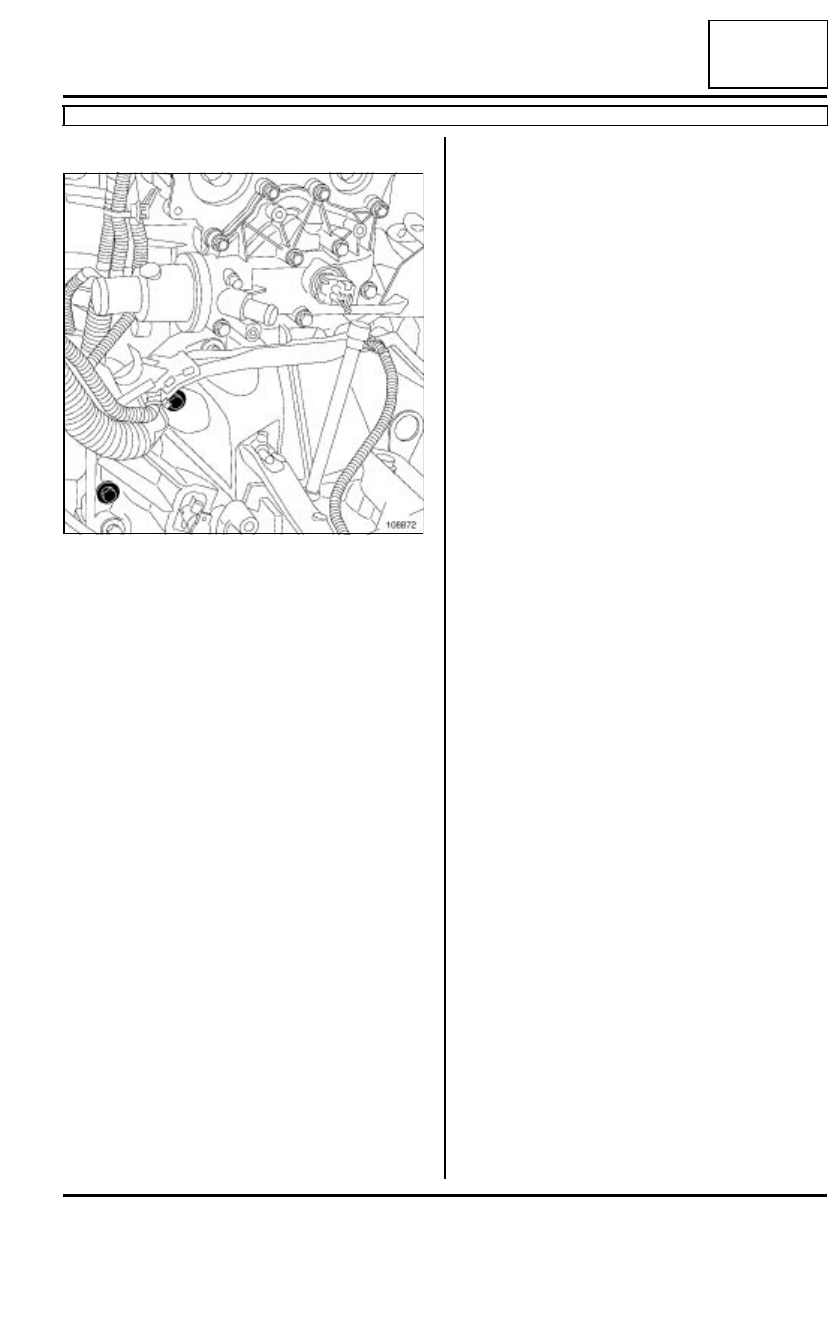

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Extraer:

- los tornillos de fijación del motor de arranque por la

parte inferior,

- el motor de arranque por la parte inferior

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar la presencia del casquillo de centrado.

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar:

- el motor de arranque,

- los tornillos de fijación del motor de arranque.

Apretar al par los tornillos de fijación del motor de
arranque  (44 N.m).

III - ETAPA FINAL

Conectar:

- la sonda del nivel de aceite,

- los conectores del motor de arranque.

Colocar el conducto de admisión de aire.

Conectar la batería (consultar Batería: Extracción -
Reposición).

108872

16A

-

22

ARRANQUE - CARGA

Motor de arranque: Extracción - Reposición

K9K

16A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Extraer el conducto de admisión de aire.

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer el protector bajo el motor.

Desconectar los conectores del motor de arranque
(1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación del motor de arranque (2),

- el motor de arranque por la parte inferior.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Verificar la presencia del casquillo de centrado.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el motor de arranque,

- los tornillos de fijación del motor de arranque.

Apretar al par los tornillos de fijación del motor de
arranque (44 N.m).

III - ETAPA FINAL

Conectar los conectores del motor de arranque.

Conectar la batería (consultar Batería: Extracción -
Reposición).

Colocar:

- el conducto de admisión de aire,

- el protector bajo el motor.

Pares de apriete

m

tornillos de fijación del
motor de arranque

44 N.m

113861

113859
