Renault Clio. Manual - parte 109





14A

-

11

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

K9K

14A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ve-
hículo: Remolcado y levantamiento
).

Extraer el protector del motor.

Desconectar la batería (80A, Batería, Batería: Ex-
tracción - Reposición
).

Extraer:

- la rejilla de alero (consultar MR 373 Carrocería,

55A, Protecciones exteriores, Rejilla de alero:
Extracción-Reposición
),

- la caja de agua (consultar 19A, Refrigeración,

Caja de salida del agua: Extracción - Reposi-
ción
).

Extraer:

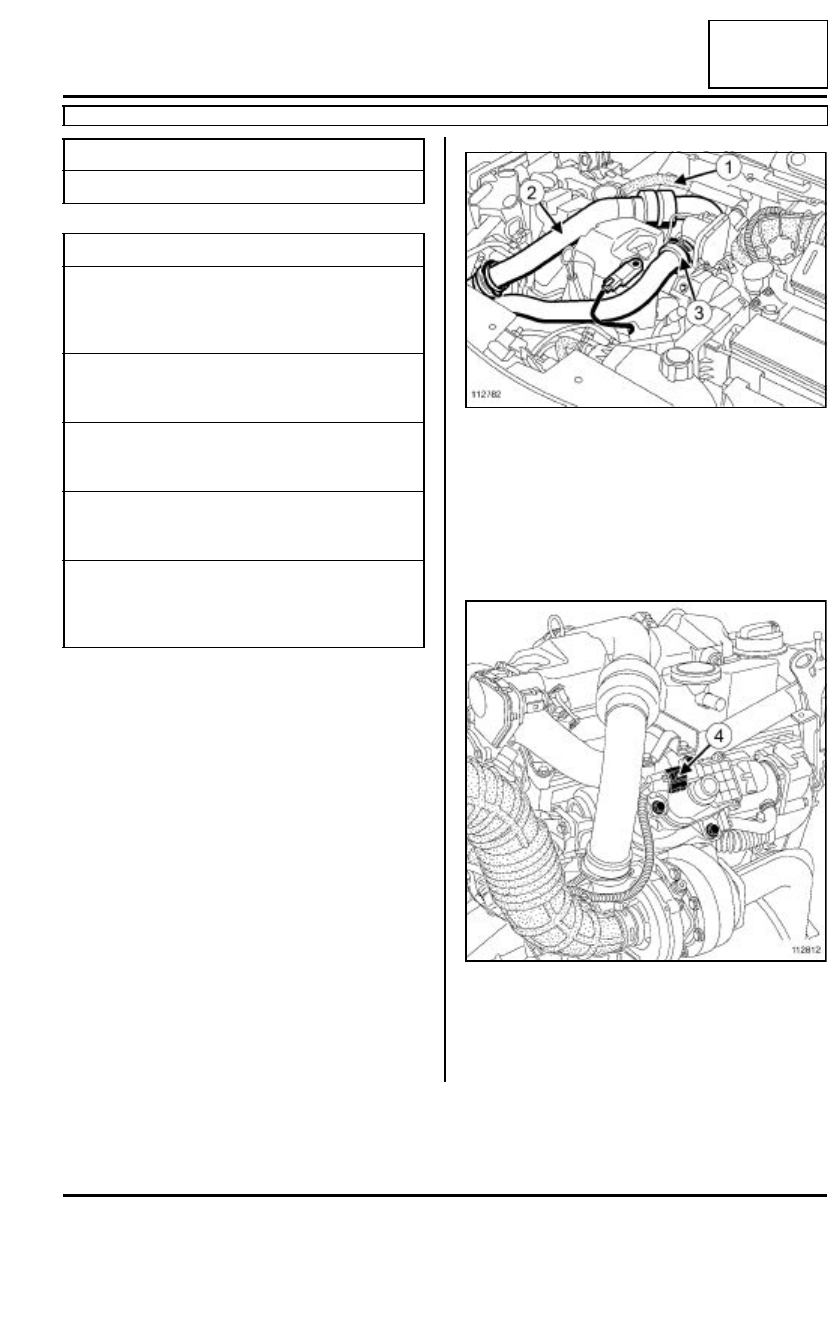

- el tubo (1) de reaspiración de los vapores de

aceite,

- el conducto (2) de admisión de aire entre el turbo-

compresor y el cambiador aire-aire,

- la abrazadera del conducto (3) de admisión de aire

a la altura de la mariposa de admisión de aire.

Desconectar el conector (4) de la electroválvula de
recirculación de los gases de escape.

Extraer la mariposa de admisión de aire (consultar
12A, Mezcla carburada, Mariposa de admisión
de aire: Extracción - Reposición
).

Utillaje especializado indispensable

Ms. 583

Pinzas para tubos

Pares de apriete

m

tornillos de fijación del
conjunto del cajetín de
recirculación de los
gases de escape

25 N.M

tornillos del tubo de
entrada de los gases de
escape

35 N.m

tornillos de fijación de la
patilla de levantamiento
lado distribución

10 N.m

tornillos de fijación de la
tapa de circulación del
líquido de refrigeración

10 N.m

tuerca de fijación del
tubo de aire en la
entrada del cambiador
en el alternador

8 N.m

112782

112812

14A

-

12

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

K9K

14A

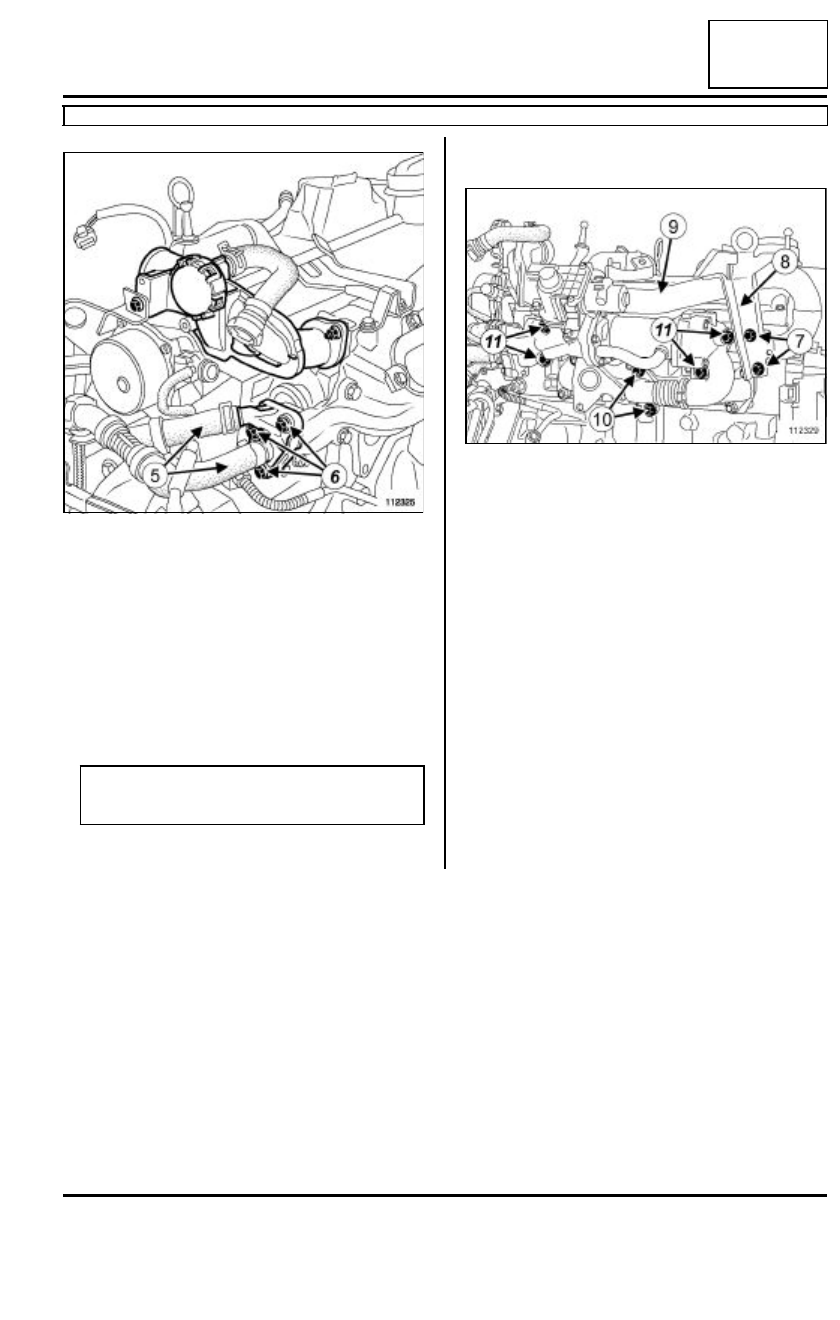

Instalar los útiles (Ms. 583) o las pinzas para man-
guitos en los manguitos de entrada y salida de agua
(5) del refrigerador de los gases de escape.

Extraer:

- los tornillos (6) de fijación de la tapa de circulación

del líquido de refrigeración,

- la tapa de circulación del líquido de refrigeración,

- las juntas de la tapa de circulación del líquido de

refrigeración.

Extraer el catalizador (consultar 19B, Escape, Ca-
talizador: Extracción - Reposición
).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos (7) de fijación de la patilla de levanta-

miento lado distribución,

- la patilla (8) de levantamiento lado distribución,

- el tubo (9) metálico de admisión de aire,

- los tornillos (10) de fijación del tubo de entrada de

los gases de escape,

- los tornillos (11) de fijación del conjunto del cajetín

de recirculación de los gases de escape,

- el conjunto del cajetín de recirculación de los ga-

ses de escape.

112325

Nota:

Prever la caída del líquido de refrigeración.

112329

14A

-

13

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

K9K

14A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar imperativamente y de manera minuciosa to-
das las superficies de apoyo de cada pieza extraída.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el conjunto del cajetín de recirculación de
los gases de escape.

Apretar al par los tornillos de fijación del conjunto
del cajetín de recirculación de los gases de es-
cape  (25 N.M)
.

III - ETAPA FINAL

Poner los tornillos de fijación del tubo de entrada de
los gases de escape.

Apretar al par los tornillos del tubo de entrada de
los gases de escape (35 N.m)
.

Colocar:

- el tubo metálico  de admisión de aire,

- la patilla de levantamiento lado distribución.

Apretar al par los tornillos de fijación de la patilla
de levantamiento lado distribución (10 N.m)
.

Colocar:

- el catalizador (consultar 19B, Escape, Cataliza-

dor: Extracción-Reposición),

- la tapa de circulación del líquido de refrigeración.

Apretar al par los tornillos de fijación de la tapa de
circulación del líquido de refrigeración (10 N.m)
.

Colocar la mariposa de admisión de aire (consultar
12A, Mezcla carburada, Mariposa de admisión
de aire: Extracción - Reposición
).

Conectar el conector de la electroválvula de recircu-
lación de los gases de escape.

Colocar:

- la abrazadera del conducto de admisión de aire a

la altura de la mariposa de admisión de aire,

- el tubo de reaspiración de los vapores de aceite,

- la caja de agua (consultar 19A, Refrigeración,

Caja de salida del agua: Extracción-Reposi-
ción
),

- la rejilla de alero (consultar MR 373 Carrocería,

55A, Protecciones exteriores, Rejilla de alero:
Extracción - Reposición
).

Aflojar la tuerca de fijación del tubo de aire en la en-
trada del cambiador aire-aire.

Colocar el conducto de aire entre el turbocompresor
y el tubo de aire en la entrada del cambiador.

Encajar el conducto de aire en el turbocompresor y
en el tubo de aire en la entrada del cambiador.

Apretar el tornillo del conducto de aire en la tapa de
la culata.

Apretar al par la tuerca de fijación del tubo de aire
en la entrada del cambiador en el alternador (8
N.m)
.

Conectar la batería (80A, Batería, Batería: Extrac-
ción - Reposición
).

Extraer el protector del motor.

Llenar y efectuar la purga del circuito de refrigera-
ción (consultar 19A, Refrigeración, Circuito de re-
frigeración: Purga
).

Antes de arrancar el motor, borrar mediante el útil
de diagnóstico los fallos eventualmente memoriza-
dos por el calculador.

ATENCIÓN

Tener la precaución de no estropear las superfi-
cies de apoyo para evitar riesgos de fuga del
líquido de refrigeración.

Sustituir sistemáticamente:

- el tubo metálico de admisión de aire y sus jun-

tas tóricas,

- las juntas de la tapa de circulación del líquido

de refrigeración,

- la junta entre el conducto posterior de la mari-

posa de corte y el soporte del refrigerador de
los gases de escape,

- la junta entre el turbocompresor y el cataliza-

dor.

ATENCIÓN

Tomar precauciones para que los manguitos de
entrada y salida de agua del refrigerador de los
gases de escape estén correctamente orienta-
dos y no se doblen.

14A

-

14

ANTICONTAMINACIÓN

Soporte de recirculación de los gases de escape: Extracción - Reposición

K9K, y 764 o 766 o 768

14A

Para la extracción y la reposición de los soportes de
recirculación de los gases de escape (consultar 14A,
Anticontaminación,  Refrigerador de los gases de
escape: Extracción - Reposición
, página 14A-6).
