Renault Clio. Manual - parte 108

14A

-

7

ANTICONTAMINACIÓN

Refrigerador de los gases de escape: Extracción - Reposición

K9K, y 764 o 766 o 768

14A

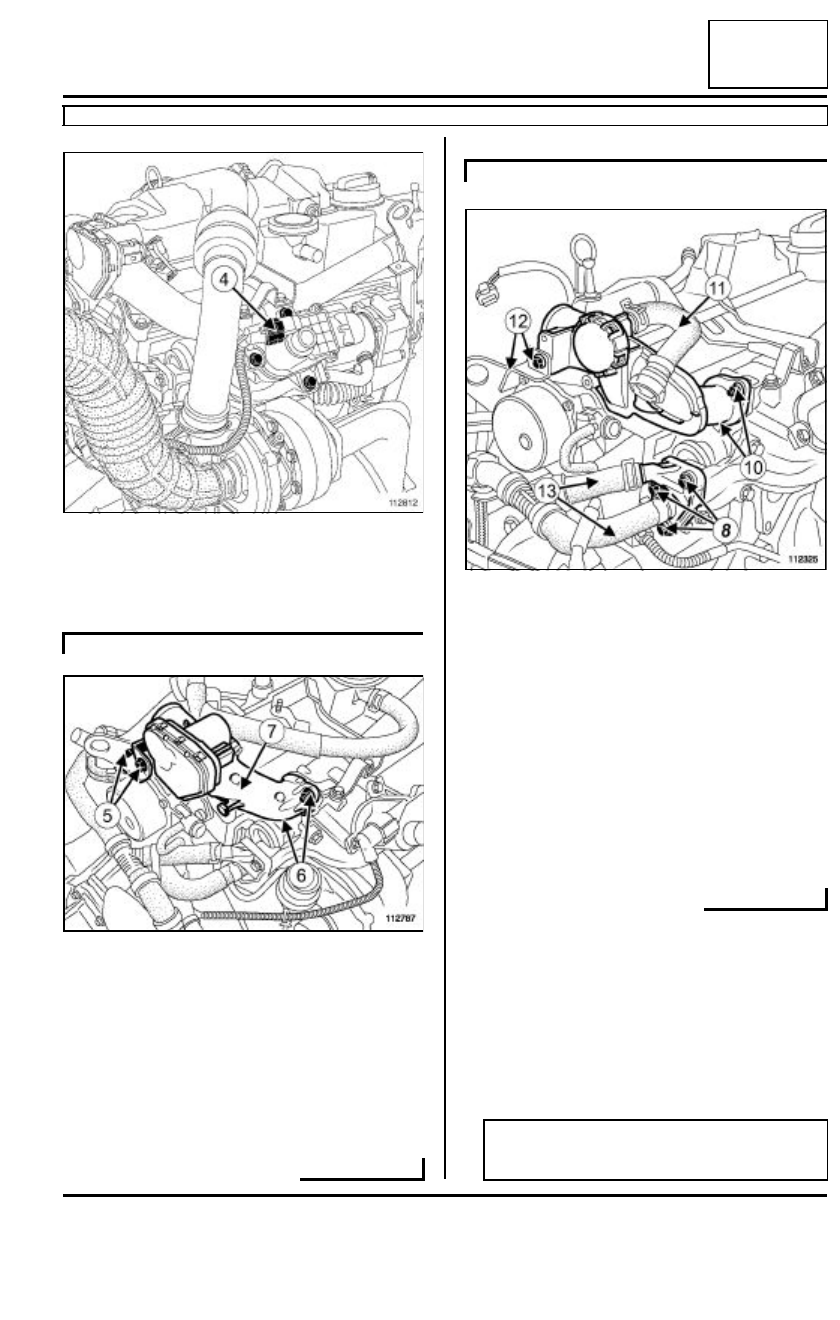

Desconectar el conector (4) de la electroválvula de
recirculación de los gases de escape.

Desconectar el tubo de la bomba de vacío.

Desconectar el conector de la mariposa de corte.

Extraer:

- los tornillos (5) de fijación de la patilla de sujeción

de la mariposa de admisión de aire,

- los tornillos (6) de fijación de la mariposa de admi-

sión de aire,

- la mariposa de admisión de aire (7).

Desconectar el tubo de recirculación de los vapores
de aceite (11).

Extraer:

- los tornillos (10) de la válvula de recirculación de

los vapores de aceite,

- la válvula de recirculación de los vapores de

aceite,

- los tornillos (12) de fijación de la patilla de sujeción

de la válvula de recirculación de los vapores de
aceite.

Instalar los útiles (Ms. 583) o las pinzas para man-
guitos en los manguitos de entrada y salida de agua
(13) del refrigerador de los gases de escape.

Quitar los tornillos (8) de fijación de la tapa de circu-
lación del líquido de refrigeración.

Sacar la tapa de circulación del líquido de refrigera-
ción.

112812

K9K, y 764

112787

K9K, y 766 o 768

112325

Nota:

Prever la caída del líquido de refrigeración.

14A

-

8

ANTICONTAMINACIÓN

Refrigerador de los gases de escape: Extracción - Reposición

K9K, y 764 o 766 o 768

14A

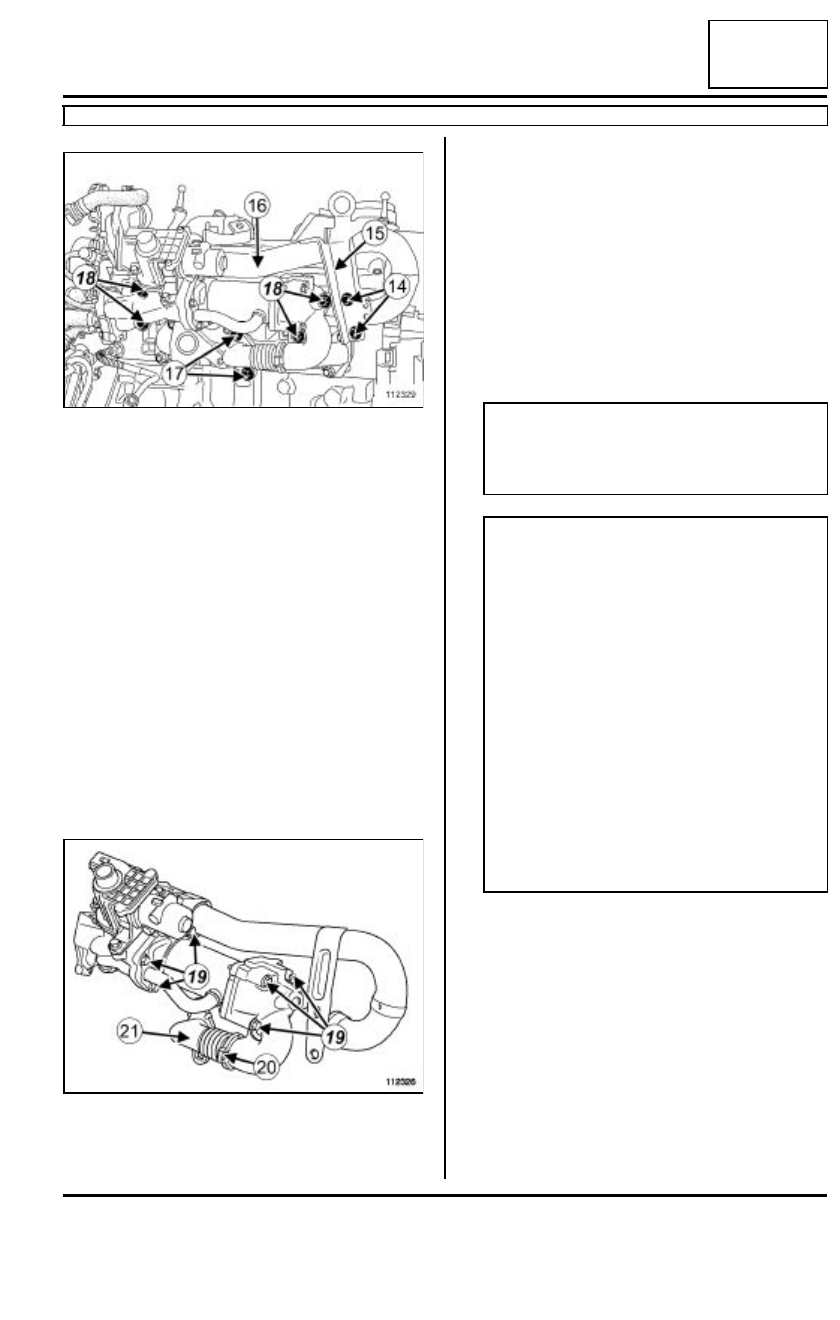

Extraer:

- los tornillos (14) de fijación de la patilla de levanta-

miento lado distribución,

- la patilla de levantamiento lado distribución (15),

- el tubo metálico de admisión de aire (16).

Extraer el catalizador (consultar 19B, Escape, Ca-
talizador: Extracción - Reposición).

Extraer:

- los tornillos (17) del tubo de entrada de los gases

de escape,

- los tornillos (18) de fijación del conjunto del cajetín

de recirculación de los gases de escape,

- el conjunto del cajetín de recirculación de los ga-

ses de escape.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

En el tornillo de banco, extraer:

- los tornillos (19) de fijación del refrigerador de los

gases de escape en sus dos soportes,

- el refrigerador de los gases de escape,

- la abrazadera encajable (20) del tubo de entrada

de los gases de escape,

- el tubo (21) de entrada de los gases de escape.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar imperativamente y de manera minuciosa to-
das las superficies de apoyo de cada pieza extraída.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el refrigerador de los gases de escape en
los dos soportes equipado con juntas nuevas.

112329

112326

ATENCIÓN

Prestar atención para no estropear las superfi-
cies de apoyo para evitar riesgos de fuga de
líquido de refrigeración.

ATENCIÓN

Sustituir sistemáticamente:

- el tubo metálico de admisión de aire y sus jun-

tas tóricas,

- el tubo de entrada de los gases de escape, sus

tornillos de fijación, su junta y su abrazadera
encajable,

- las juntas del refrigerador de sus soportes,

- las juntas de la tapa de circulación del líquido

de refrigeración dentro del refrigerador de los
gases de escape,

- la junta entre el conducto posterior de la mari-

posa de corte y el soporte del refrigerador de
los gases de escape,

- la junta entre el turbocompresor y el cataliza-

dor.

14A

-

9

ANTICONTAMINACIÓN

Refrigerador de los gases de escape: Extracción - Reposición

K9K, y 764 o 766 o 768

14A

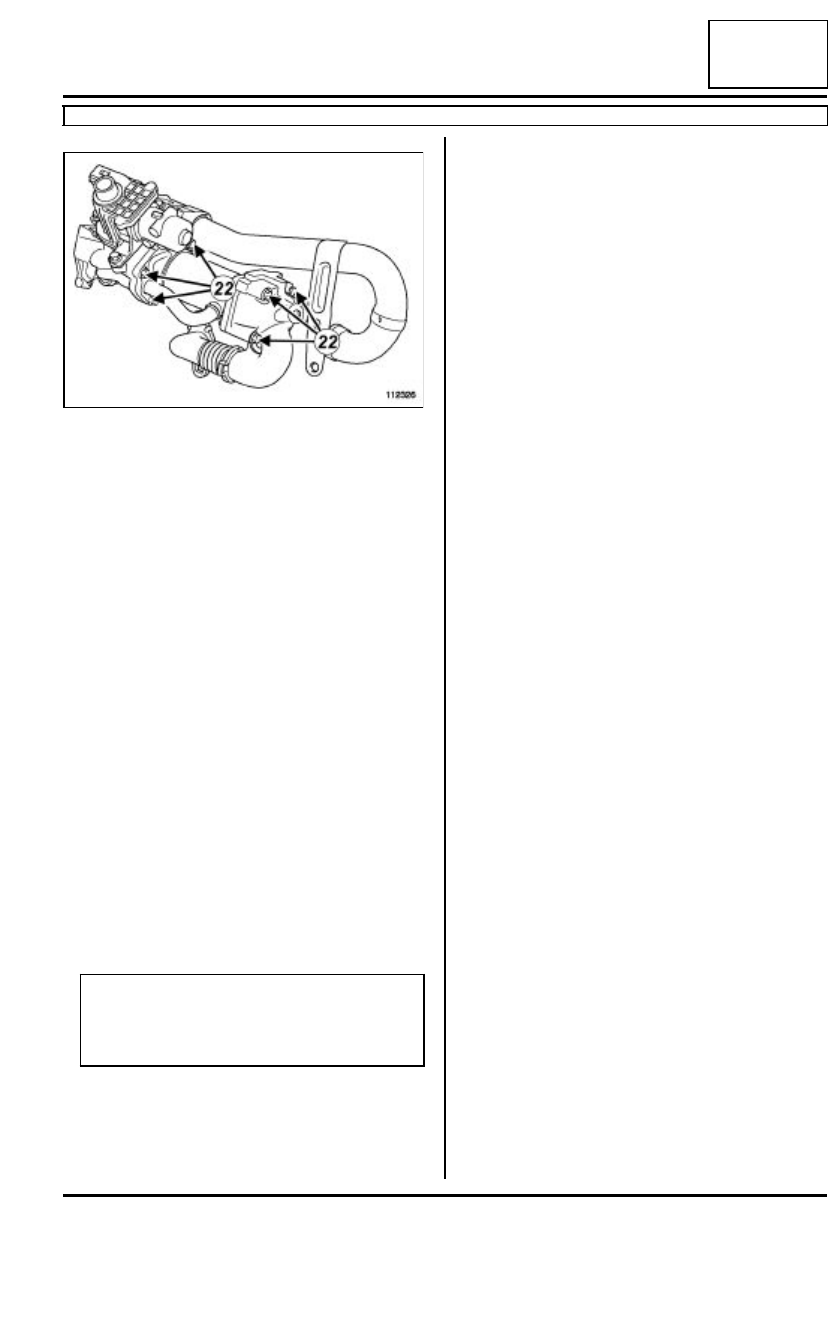

Colocar los tornillos (22) de fijación del refrigerador
sin que haya contacto para que el refrigerador pue-
da moverse.

Colocar en la culata el conjunto del cajetín de recir-
culación de los gases de escape equipado con su
refrigerador.

Apretar hasta que hagan contacto los tornillos de fi-
jación de los dos soportes del refrigerador de los ga-
ses de escape.

Ajustar el refrigerador de los gases de escape con
respecto a sus dos soportes.

Apretar hasta que hagan contacto los tornillos de fi-
jación del refrigerador de los gases de escape en
sus dos soportes de forma que quede inmovilizado.

Extraer el conjunto del cajetín de recirculación de
los gases de escape equipado con su refrigerador.

En el tornillo de banco, apretar al par:

- los  tornillos de fijación del refrigerador de los

gases de escape en el soporte lado distribu-
ción (12 N.m),

- los  tornillos de fijación del refrigerador de los

gases de escape en el soporte lado del volante
motor (12 N.m),

III - ETAPA FINAL

Colocar en la culata el conjunto del cajetín de recir-
culación de los gases de escape equipado con su
refrigerador.

Apretar al par:

- los tornillos de fijación del soporte del refrige-

rador lado volante motor (25 N.m),

- los tornillos de fijación del soporte del refrige-

rador lado distribución (25 N.m).

112326

ATENCIÓN

Vigilar que las juntas entre el refrigerador y sus
dos soportes estén correctamente colocadas
para evitar toda fuga del líquido de refrigeración.

14A

-

10

ANTICONTAMINACIÓN

Refrigerador de los gases de escape: Extracción - Reposición

K9K, y 764 o 766 o 768

14A

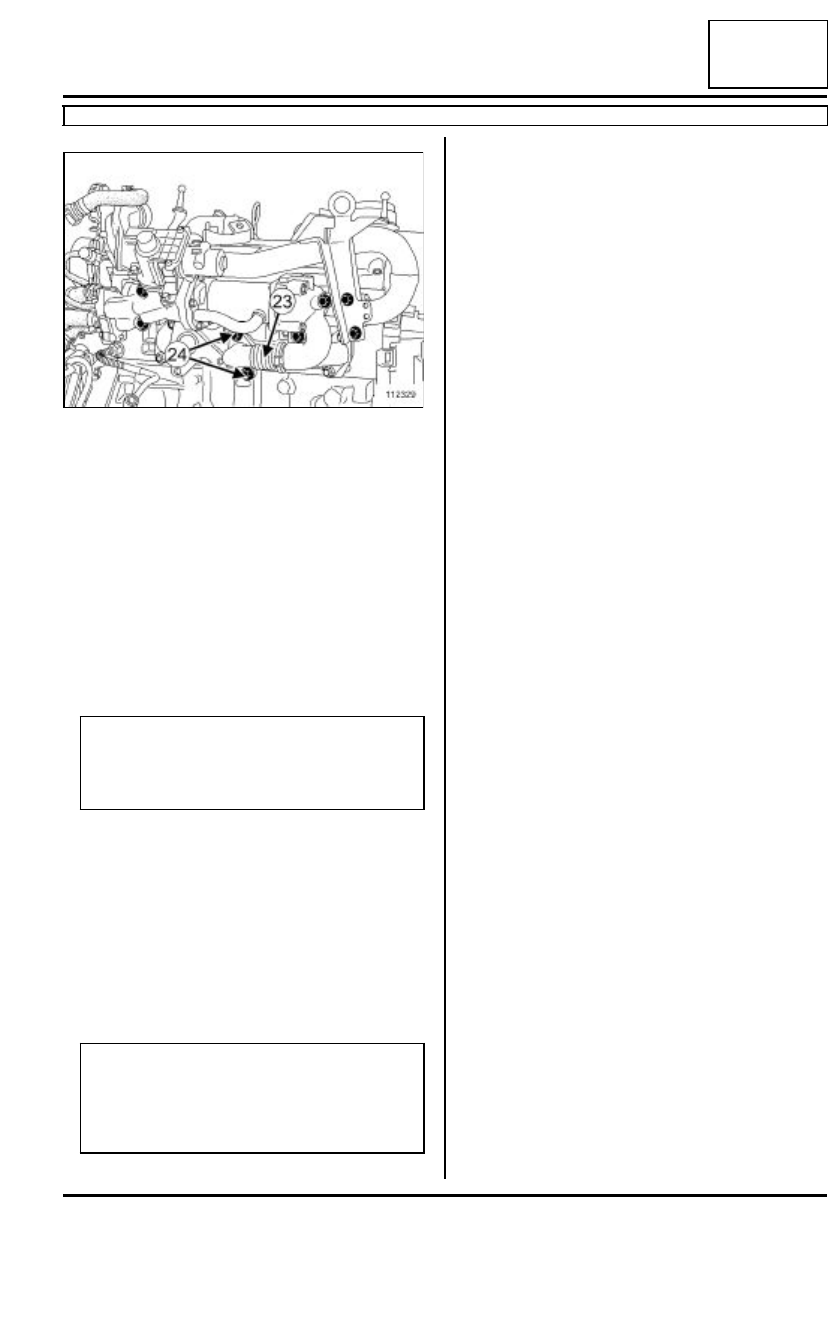

Colocar sobre el soporte del refrigerador lado distri-
bución el tubo de entrada de los gases de escape
(23) nuevo equipado con tornillos de fijación nue-
vos, una junta y una abrazadera encajable nuevas.

Apretar hasta que hagan contacto los tornillos de fi-
jación del tubo de entrada de los gases de escape
(24) en el colector.

Ajustar el tubo de entrada de los gases de escape
con respecto al soporte del refrigerador lado distri-
bución.

Bloquear la abrazadera encajable del tubo de entra-
da de los gases de escape mediante el útil (Mot.
1567).

Apretar al par los tornillos de fijación del tubo de
entrada de los gases de escape (35 N.m).

Colocar el catalizador (consultar 19B, Escape, Ca-
talizador: Extracción - Reposición).

Apretar al par:

- los tornillos de fijación de la tapa de circulación

del líquido de refrigeración (10 N.m),

- los tornillos de fijación de la patilla de levanta-

miento lado distribución (10 N.m).

Aflojar la tuerca de fijación del tubo de aire en la en-

trada del cambiador aire-aire en el alternador.

Colocar el conducto de aire entre el turbocompresor
y el tubo de aire en la entrada del cambiador.

Encajar el conducto de aire en el turbocompresor y
en el tubo de aire en la entrada del cambiador.

Apretar el tornillo del conducto de aire en la tapa de
la culata.

Apretar al par la tuerca de fijación del tubo en la
entrada del cambiador en el alternador (8 N.m).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

Efectuar la purga del circuito de refrigeración (con-
sultar  19A, Refrigeración, Circuito de refrigera-
ción: Purga).

Borrar los fallos eventualmente memorizados por el
calculador utilizando el útil de diagnóstico.

112329

ATENCIÓN

Tener cuidado de no forzar el tubo de entrada de
los gases de escape antes de colocar la abraza-
dera encajable.

ATENCIÓN

Tomar precauciones para que los manguitos de
entrada y salida de agua del refrigerador de los
gases de escape estén orientados correcta-
mente para que no se doblen.
