PRECALENTAMIENTO

Bujías de precalentamiento: Extracción - Reposición

K9K, y 766 o 768

13C

EXTRACCIÓN

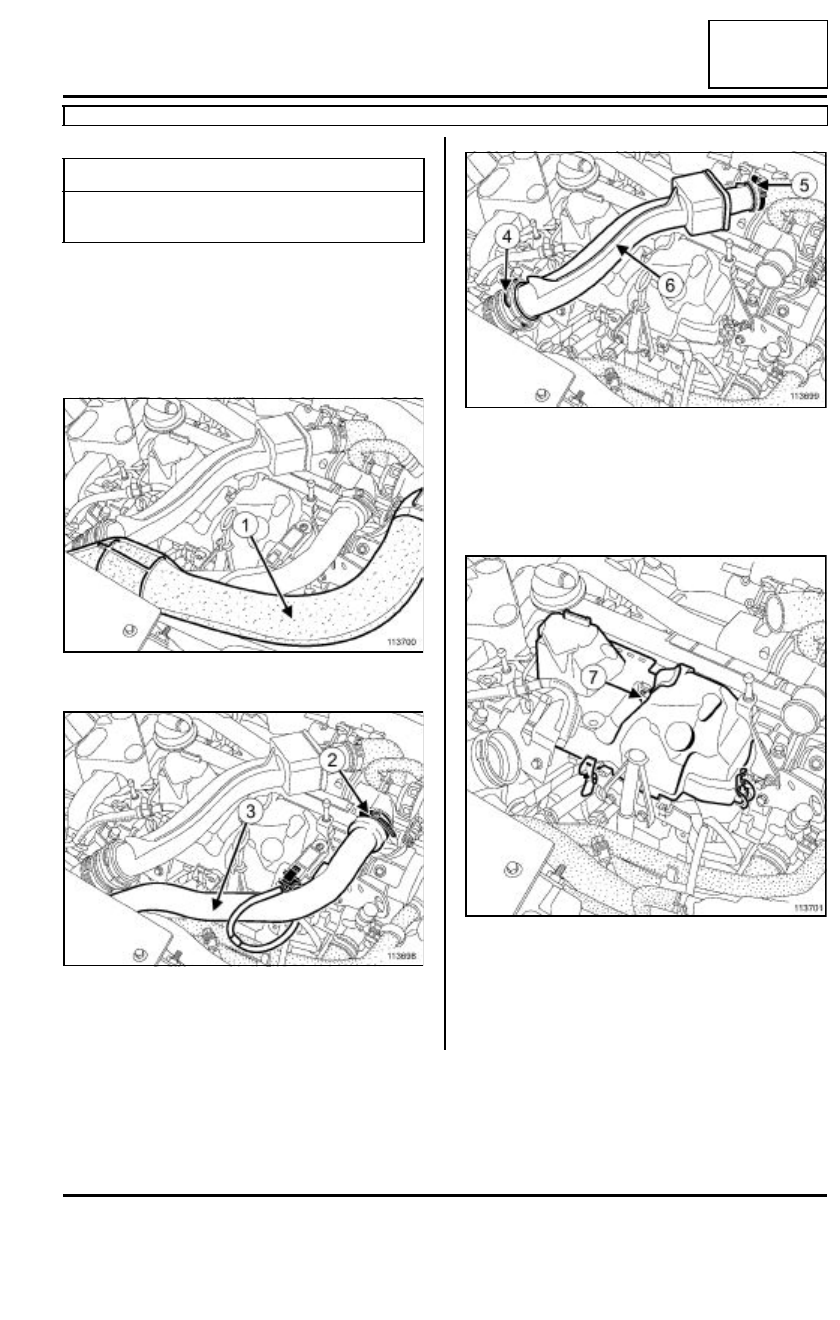

ETAPA DE PREPARACIÓN PARA LA EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer el conducto (1) de admisión de aire.

Aflojar la abrazadera (2) del conducto de admisión.

Apartar el conducto (3) de admisión.

Apartar la pinza (4) de sujeción del conducto de so-
brealimentación.

Aflojar la abrazadera (5) del conducto de sobreali-
mentación.

Extraer el conducto (6) de sobrealimentación.

Soltar el protector de la rampa.

Quitar el tornillo (7) de fijación del protector de la
rampa.

Pares de apriete

m

bujías de precalenta-
miento

15 N.m

113700

113698

113699

113701

13C

-

5

PRECALENTAMIENTO

Bujías de precalentamiento: Extracción - Reposición

K9K, y 766 o 768

13C

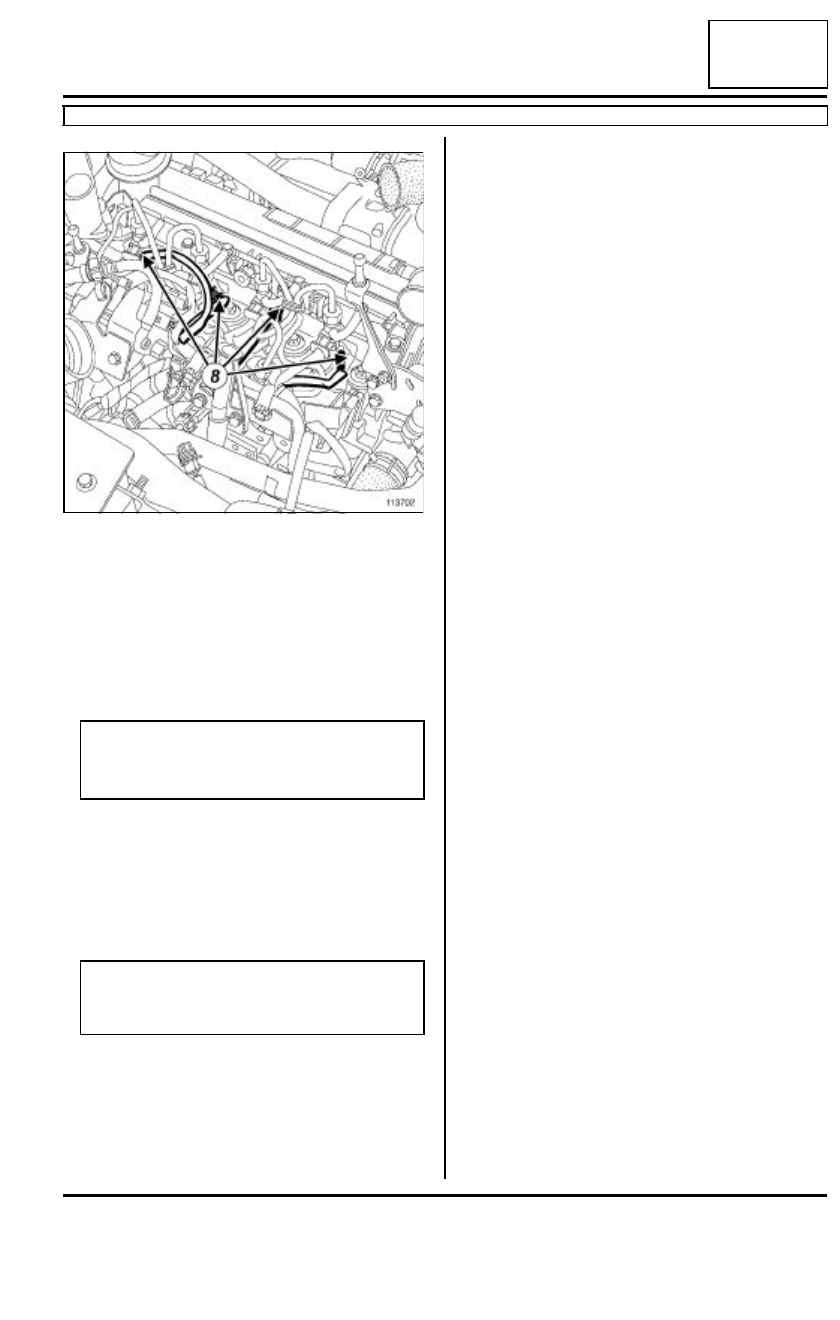

Desconectar los conectores (8) de las bujías de pre-
calentamiento.

Soplar con aire comprimido el contorno de las bujías
para evitar cualquier entrada de suciedad en los ci-
lindros.

Aflojar y después extraer las bujías mediante una
llave de tubo largo de 10 mm junto con un cardán
universal.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar las bujías de precalentamiento.

Apretar al par las bujías de precalentamiento (15
N.m).

Conectar los conectores de las bujías de precalen-
tamiento.

Colocar:

- el protector de la rampa,

- los conductos de aire.

II - ETAPA FINAL

Conectar la batería (consultar Batería: Extracción -
Reposición).

113702

Nota:

Utilizar un manguito para aflojar completamente
las bujías.

ATENCIÓN

Evitar que se introduzcan impurezas en el
cilindro durante esta operación.

14A

-

1

ANTICONTAMINACIÓN

Recirculación de los gases de escape: Lista y localización de los elementos

K9K, y 764 o 766 o 768

14A

112326

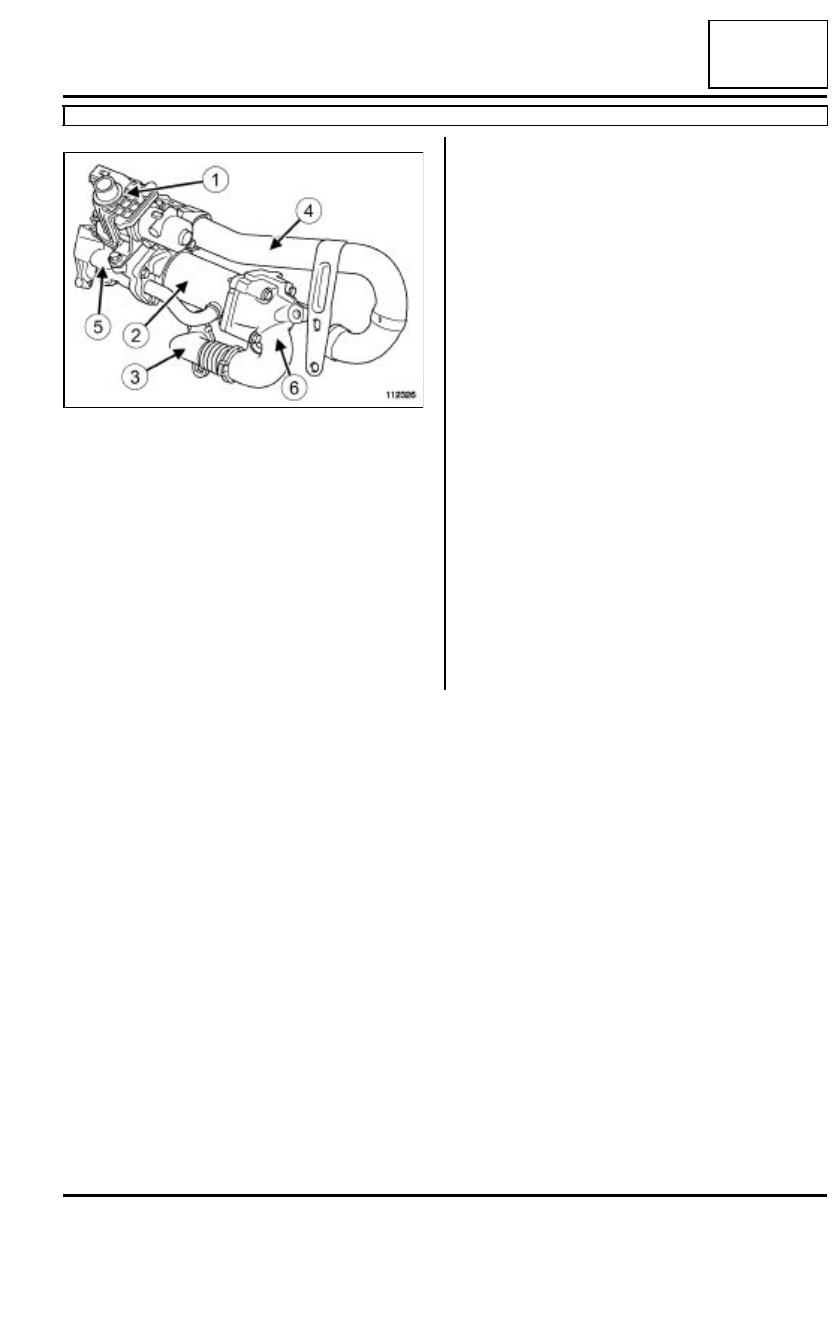

(1)

Electroválvula de recirculación
de los gases de escape

(2)

Refrigerador de los gases de
escape

(3)

Tubo de entrada de los gases de
escape

(4)

Tubo metálico de admisión de
aire

(5)

Soporte del refrigerador lado del
volante motor

(6)

Soporte  del refrigerador lado
distribución

14A

-

2

ANTICONTAMINACIÓN

Recirculación de los gases de escape: Esquema funcional

K9K

14A

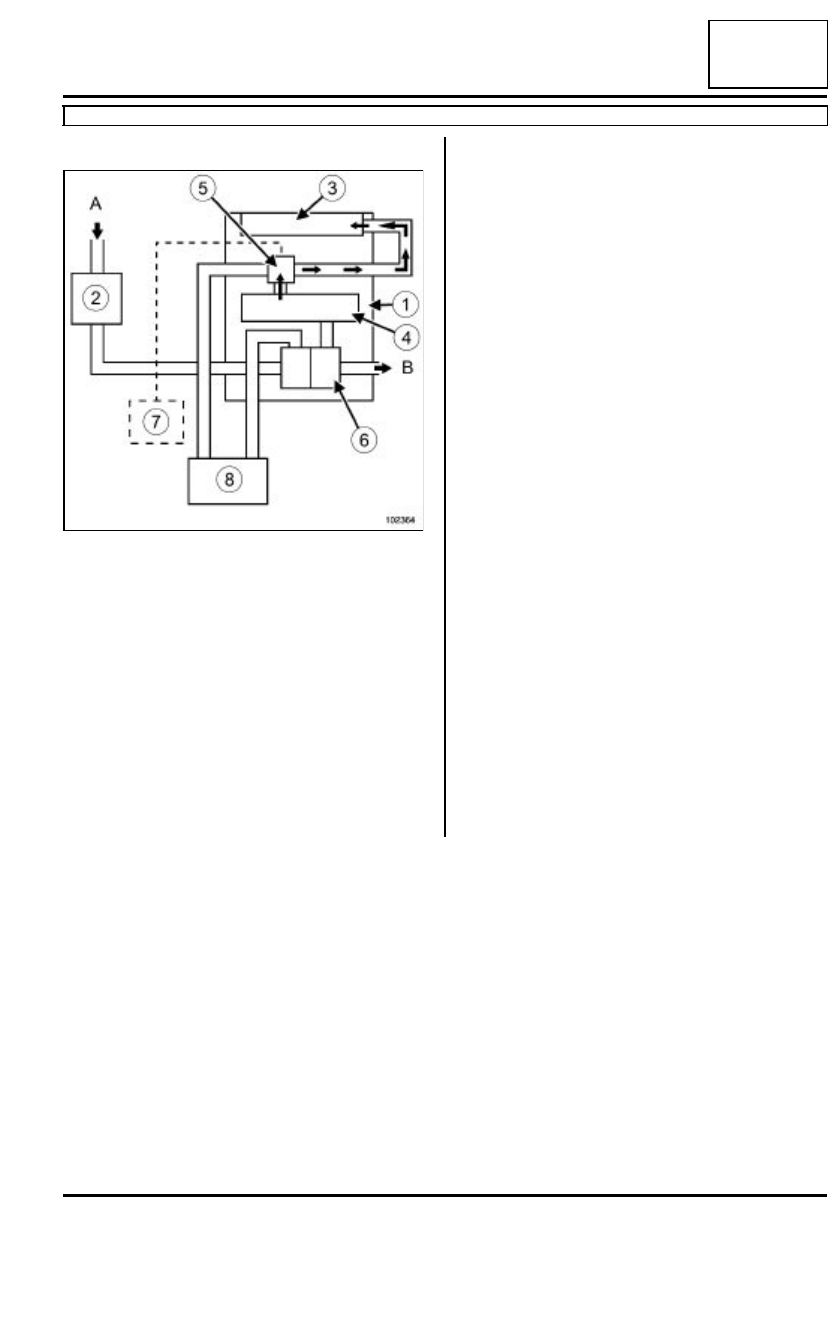

PRESENTACIÓN DEL CIRCUITO

102364

(1)

Motor

(2)

Carcasa del filtro de aire

(3)

Repartidor de aire

(4)

Colector de escape

(5)

Cajetín de recirculación de los
gases de escape refrigerado
con la electroválvula

(6)

Turbocompresor

(7)

Calculador de inyección

(8)

Cambiador

(A)

 Entrada de aire

(B)

Salida de los gases de escape
