Renault Clio. Manual - parte 105

13B

-

113

INYECCIÓN DIÉSEL

Caudal de fuga de la bomba de alta presión: Control

K9K, y 764

13B

Conectar:

- el captador de presión de admisión,

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - reposición).

Seguir los métodos descritos en el manual de repa-
ración de diagnóstico (consultar MR 394 Diagnós-
tico, 13B, Inyección diésel, Diagnóstico - Tests):

- TEST 2: Control de la bomba interna de transferen-

cia de carburante (ITP).

IMPORTANTE

No dejar objetos (útiles u otros) en el lateral del
alojamiento del motor durante toda la interven-
ción.

Posicionar los útiles de modo que no se caigan
durante la fase «  motor girando  » del control.

13C

-

1

PRECALENTAMIENTO

Cajetín de pre-postcalentamiento: Extracción - Reposición

K9K

13C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

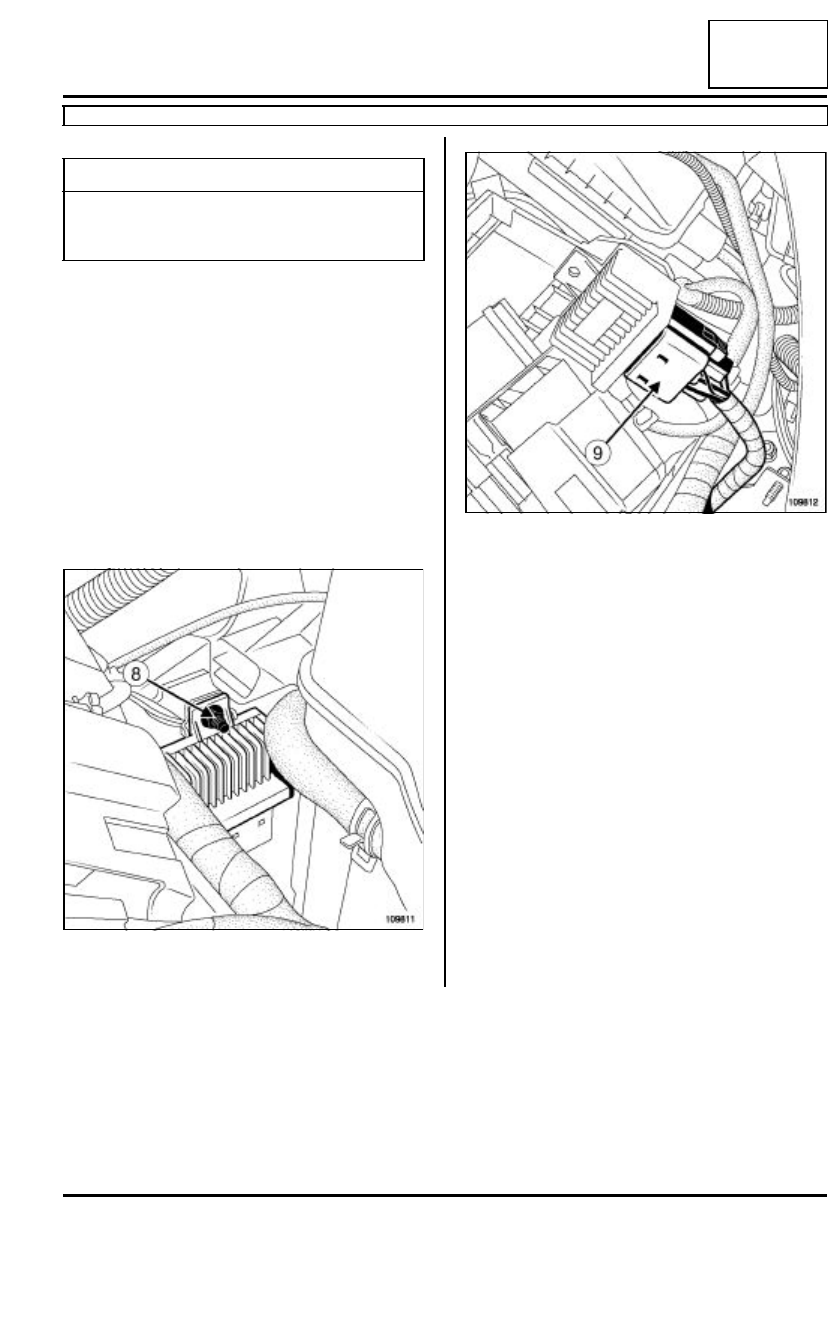

Quitar el tornillo (8) de fijación del cajetín de pre-
postcalentamiento.

Desconectar el conector (9) del cajetín de pre-post-
calentamiento.

Extraer el cajetín pre-postcalentamiento.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar el conector del cajetín de pre-postcalenta-
miento.

Colocar el cajetín de pre-postcalentamiento.

Apretar al par la tuerca de fijación del cajetín de
pre-postcalentamiento (9 N.m).

II - ETAPA FINAL

Colocar la batería (consultar Batería: Extracción -
Reposición).

Pares de apriete

m

tuerca de fijación del
cajetín de pre-postca-
lentamiento

9 N.m

109811

109812

13C

-

2

PRECALENTAMIENTO

Bujías de precalentamiento: Extracción - Reposición

K9K, y 764

13C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

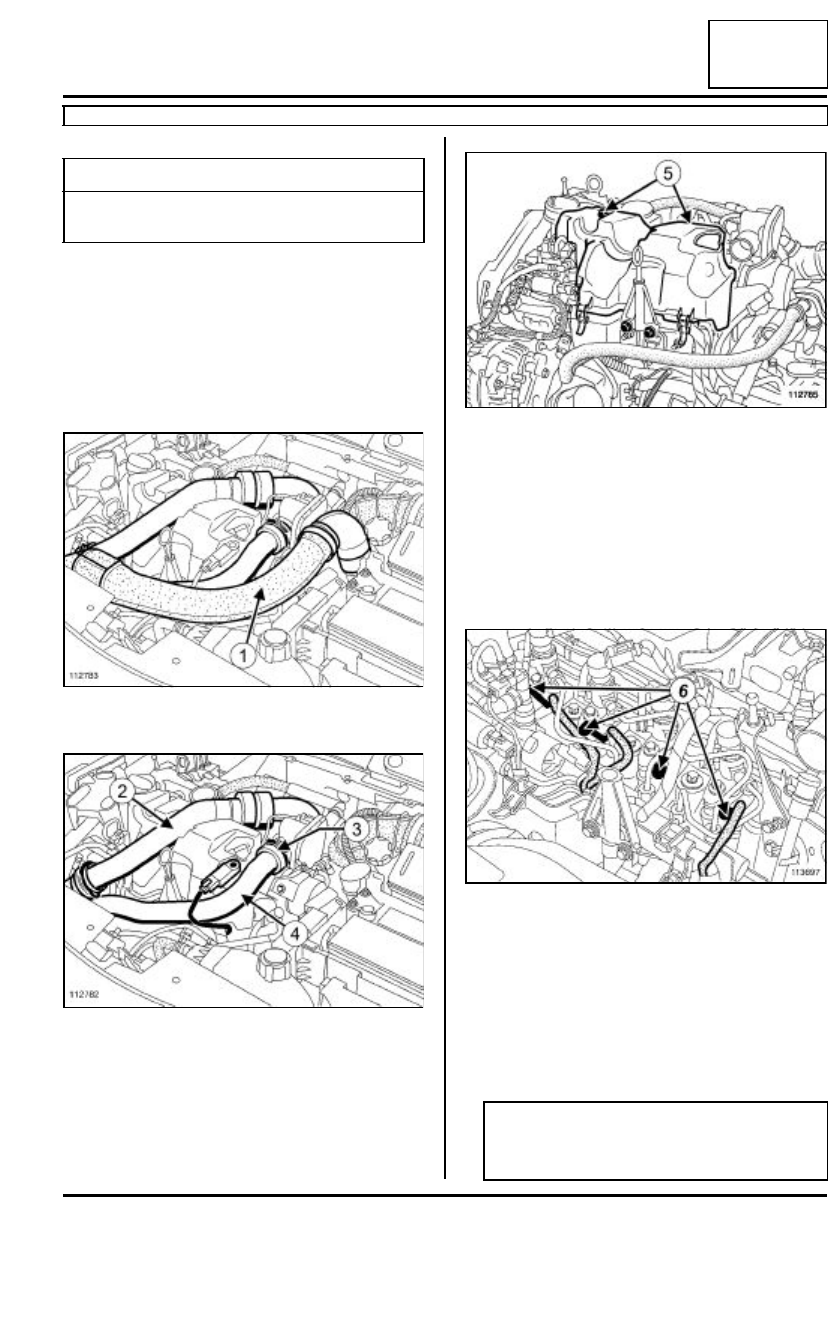

Extraer el conducto (1) de admisión de aire.

Apartar las pinzas de sujeción del conducto de so-
brealimentación.

Extraer la parte superior (2) del conducto de sobrea-
limentación.

Aflojar la abrazadera (3) del conducto de admisión.

Apartar el conducto (4) de admisión.

Soltar el protector de la rampa.

Extraer:

- las fijaciones (5) del protector de la rampa,

- el protector de la rampa.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar los conectores (6) de las bujías de pre-
calentamiento.

Soplar con aire comprimido el contorno de las bujías
para evitar cualquier entrada de suciedad en los ci-
lindros.

Aflojar y después extraer las bujías mediante una
llave de tubo largo de 10 mm junto con un cardán
universal.

Pares de apriete

m

bujías de precalenta-
miento

15 N.m

112783

112782

112785

113697

Nota:

Utilizar un manguito para aflojar completamente
las bujías.

13C

-

3

PRECALENTAMIENTO

Bujías de precalentamiento: Extracción - Reposición

K9K, y 764

13C

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar las bujías de precalentamiento.

Apretar al par las bujías de precalentamiento (15
N.m).

Conectar los conectores de las bujías de precalen-
tamiento.

Colocar:

- el protector de la rampa,

- los conductos de admisión de aire.

II - ETAPA FINAL

Conectar la batería (consultar Batería: Extracción -
Reposición).

ATENCIÓN

Evitar que se introduzcan impurezas en el
cilindro durante esta operación.
