13B

-

93

INYECCIÓN DIÉSEL

Inyector de gasóleo: Extracción - Reposición

K9K, y 764

13B

Limpieza de los inyectores

Está estrictamente prohibido limpiar los inyectores
con:

- un cepillo metálico,

- tela de esmeril,

- un limpiador de ultrasonidos.

Sumergir los inyectores en el producto limpiador.

Limpiar los inyectores con ayuda de toallitas nue-
vas.

REPOSICIÓN DE LOS CUATRO
INYECTORES

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

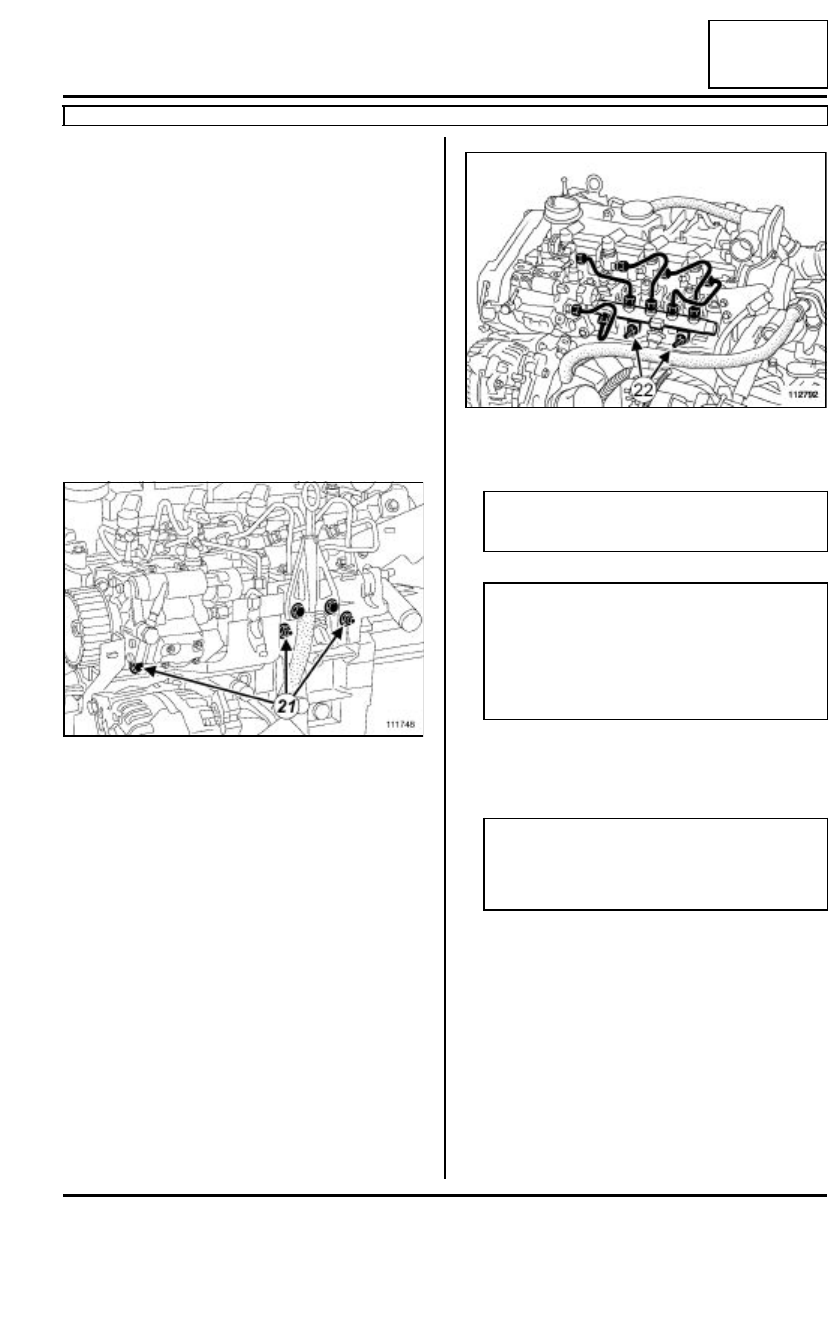

Extraer:

- las fijaciones (21) del protector de la rampa,

- el protector de la rampa.

Aflojar algunas vueltas las tuercas (22) de fijación
de la rampa de inyección.

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Sacar los inyectores de su bolsa de plástico.

Extraer los tapones de limpieza de la nariz de los
inyectores.

Colocar por orden:

- las arandelas para-llamas nuevas situadas al fon-

do de los pozos de los inyectores en la culata,

- los inyectores,

- los separadores entre la culata y las bridas de los

inyectores,

- las bridas de los inyectores.

Aproximar los tornillos de fijación de las bridas de
los inyectores.

111748

112792

Nota:

La rampa de inyección debe ser flotante.

ATENCIÓN

- Extraer los tapones de limpieza únicamente

antes de conectar las canalizaciones del cir-
cuito de carburante.

- Los tapones son de uso único. No utilizarlos de

nuevo y desechar el kit una vez abierto.

ATENCIÓN

En el caso de una sustitución de los inyectores,
no sacarlos de su embalaje hasta el momento de
su reposición.

13B

-

94

INYECCIÓN DIÉSEL

Inyector de gasóleo: Extracción - Reposición

K9K, y 764

13B

Apretar al par los tornillos de fijación de las bri-
das de los inyectores (30 N.m).

III - ETAPA FINAL

Extraer los tapones de limpieza:

- de la rampa de inyección,

- de los inyectores.

Colocar los tubos de alta presión nuevos entre la
rampa de inyección y los inyectores.

Aproximar con la mano hasta que hagan contacto,
los racores de los tubos de alta presión comenzan-
do por el lado rampa de inyección.

Apretar al par los tornillos de fijación de la rampa
de inyección (28 N.m).

Apretar por orden y al par, mediante el útil (Mot.
1746) o (Mot. 1566):

- los racores de los tubos de alta presión lado

rampa de inyección (24 N.m),

- los racores de los tubos de alta presión lado

inyector (24 N.m).

Extraer los tapones de limpieza:

- de los racores de retorno de carburante,

- los orificios de retorno de carburante de los inyec-

tores.

Empujar las grapas de sujeción de los racores de re-
torno de carburante en los inyectores hacia la parte
delantera del vehículo para colocarlos en su posi-
ción inicial.

Encajar los racores de retorno de carburante de los
inyectores.

Conectar los conectores eléctricos de los inyecto-
res.

Colocar:

- el protector de la rampa,

- los tornillos de fijación del conducto de la varilla de

aceite,

- la varilla de aceite,

- la tapa del protector de la rampa,

- el tornillo de fijación de la tapa del protector de la

rampa,

- el conducto de aire entre el intercambiador aire-

aire y la mariposa de corte,

- Aflojar la tuerca de fijación del tubo de aire de la

entrada al intercambiador aire-aire en el alterna-
dor,

- Colocar el conducto de aire entre el turbocompre-

sor y el tubo de aire de la entrada al intercambia-
dor,

- encajar el conducto de aire en el turbocompresor y

en el tubo de aire en la entrada al intercambiador,

- apretar el tornillo del conducto de aire en la tapa de

la culata,

- Apretar al par la tuerca de fijación del tubo de

aire de la entrada al intercambiador en el alter-
nador (8 N.m),

- el protector del motor.

Cebar el circuito de carburante con ayuda de la pera
de cebado.

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

Antes de arrancar el motor, borrar mediante el útil
de diagnóstico los fallos eventualmente memoriza-
dos por el calculador de inyección.

Verificar la ausencia de fuga de gasóleo:

- Controlar la estanquidad tras la reparación (con-

sultar  13B, Inyección diésel, Tubo de alta pre-
sión: control),

- Hacer girar el motor al ralentí hasta que se ponga

en marcha el motoventilador;

- acelerar varias veces en vacío,

- verificar la ausencia de fuga y de pérdida de

gasóleo.

Verificar, utilizando elútil de diagnóstico, la ausen-
cia de fallos memorizados. Borrarlos si es necesa-
rio.

Si el kit del tubo nuevo no contiene dosis, no
lubrificar las roscas de los racores (racores auto-
lubrificadas).

ATENCIÓN

Verificar el estado de las juntas de estanquidad
en los racores de retorno de carburante de los
inyectores.

Cambiar el conjunto del tubo de retorno de car-
burante si uno de sus componente está deterio-
rado.

13B

-

95

INYECCIÓN DIÉSEL

Inyector de gasóleo: Extracción - Reposición

K9K, y 766 o 768

13B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

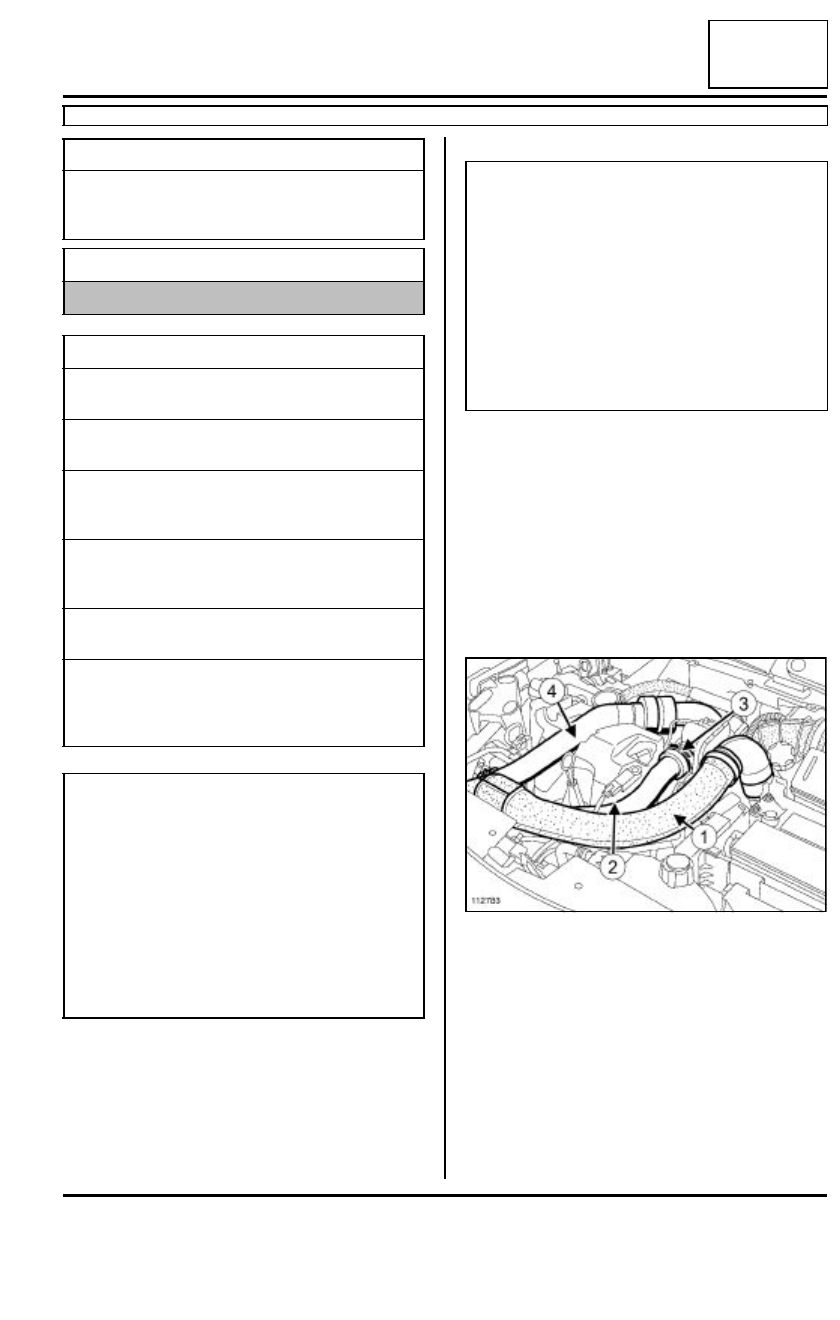

Quitar el protector del motor.

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer el conducto (1) de aire de admisión.

Desconectar el conector (2) del captador de presión
de sobrealimentación.

Aflojar la abrazadera del conducto (3) de aire entre
el cambiador y la admisión.

Apartar el conducto de aire entre el cambiador y la
admisión.

Extraer el tubo (4) inoxidable entre el turbocompre-
sor y el cambiador.

Utillaje especializado indispensable

Mot. 1746

Llave  independiente
para apriete tubo
bomba de alta presión

Material indispensable

útil de diagnóstico

Pares de apriete

m

brida de fijación del
inyector

28 N.m

tuercas de fijación de la
rampa de inyección

28 N.m

tuercas de los tubos de
alta presión «  bomba-
rampa  »

24 N.m

tuercas de los tubos de
alta presión «   rampa-
inyectores  »

24 N.m

tuercas de la boca en la
rampa

21 N.m

tuerca de fijación del
tubo de aire en la
entrada del intercambia-
dor en el alternador

8 N.m

IMPORTANTE

Antes de intervenir en el circuito de inyección, veri-
ficar mediante el útil de diagnóstico que la rampa
de inyección no esté ya bajo presión, que la tempe-
ratura del carburante no sea demasiado alta.

Respetar imperativamente, en cada intervención,
las consignas de seguridad y de limpieza enuncia-
das en el documento.

Está estrictamente prohibido aflojar un racor del
tubo de alta presión cuando gira el motor.

ATENCIÓN

Antes de intervenir en el vehículo, conseguir:

- una colección de tapones nuevos (77 01 206 804),

- toallitas de limpieza (77 11 211 707).

Respetar imperativamente,  en  cada intervención,
las consignas de seguridad y de limpieza (consultar
13B, Inyección diésel, Precauciones para la
reparación).

Los inyectores pueden sustituirse individualmente.
Extraer sólo el tubo de alta presión concernido.

112783

13B

-

96

INYECCIÓN DIÉSEL

Inyector de gasóleo: Extracción - Reposición

K9K, y 766 o 768

13B

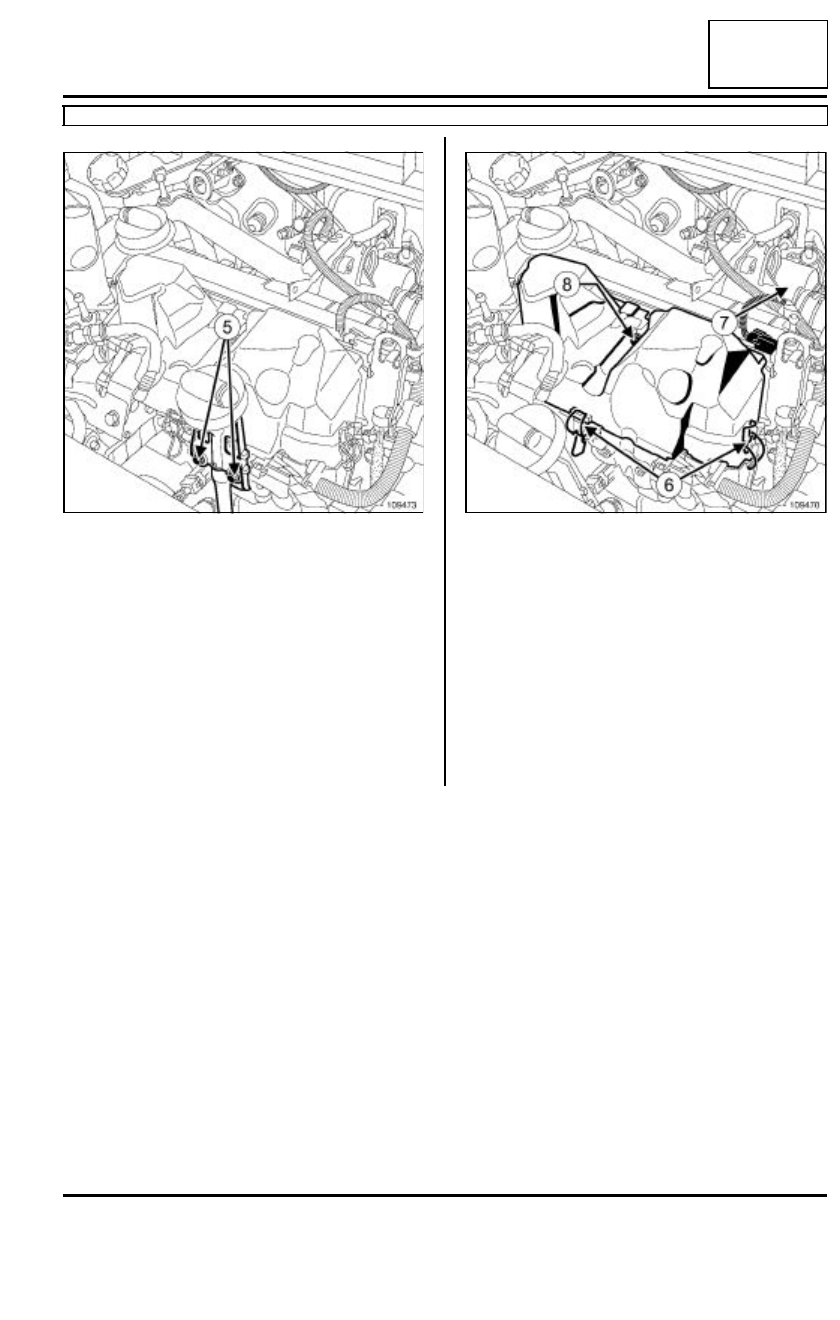

Quitar los tornillos (5) de fijación de la varilla de
aceite.

Poner en un costado la varilla de aceite.

Soltar el protector de la rampa (6) por los clips.

Extraer:

- la patilla (7) de fijación de la tapa de estilo del mo-

tor lado del volante motor,

- el tornillo (8) de fijación del protector de la rampa,

- el protector de la rampa.

Desconectar:

- las bujías de precalentamiento,

- los conectores de los inyectores n˚3 y n˚4,

- los conectores de los inyectores n˚1 y n˚2.

109473

109470
