Sonda de temperatura del gasóleo: Extracción - Reposición

K9K, y 766 o 768

13B

Colocar el protector del motor.

Conectar la batería (consultar Batería: Extracción -
Reposición).

Verificar la ausencia de fuga de gasóleo:

- Controlar la estanquidad tras la reparación (con-

sultar  13B, Inyección diésel, Tubo de alta pre-
sión ),

- hacer girar el motor al ralentí hasta la puesta en

marcha del motoventilador,

- acelerar varias veces en vacío,

- cortar el contacto,

- verificar que no hay pérdida de gasóleo.

13B

-

82

INYECCIÓN DIÉSEL

Sonda de temperatura del gasóleo: Extracción - Reposición

K9K, y 764

13B

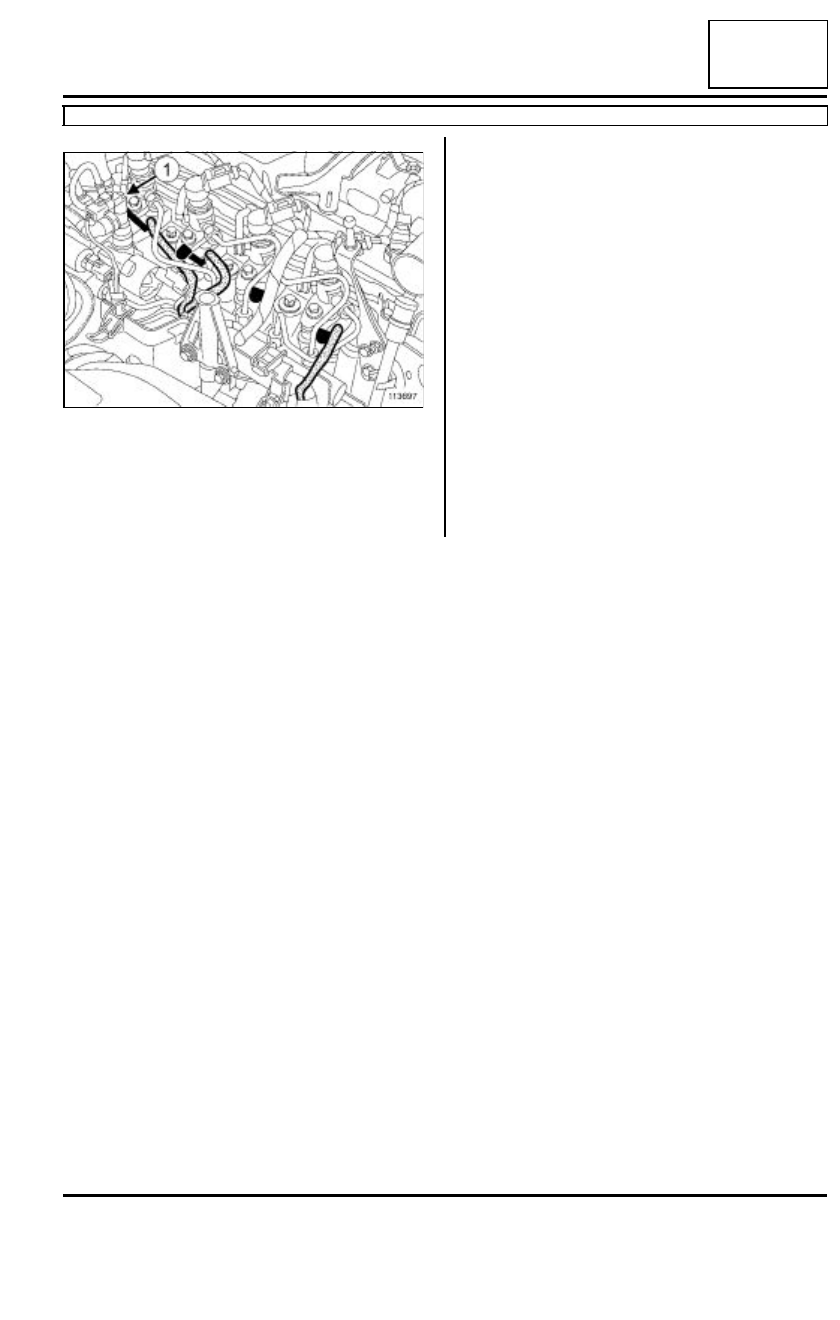

La sonda de temperatura del gasóleo (1) es solida-
ria del tubo de retorno de gasóleo. En caso de fallo
de la sonda de temperatura, sustituir el conjunto «
sonda de temperatura-tubo de retorno del gasóleo
 »  (consultar  13B, Inyección diésel, Tubo de re-
torno del gasóleo: Extracción - Reposición).

113697

13B

-

83

INYECCIÓN DIÉSEL

Inyector de gasóleo: Extracción - Reposición

K9K, y 764

13B

EXTRACCIÓN DE UN INYECTOR

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medios de levantamiento, Vehícu-
lo: Remolcado y levantamiento).

Cortar el contacto y esperar 30 s antes de intervenir
en el circuito de inyección.

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer el protector del motor.

Utillaje especializado indispensable

Mot. 1746

Llave  independiente
para apriete tubo
bomba de alta presión

Mot. 1566

Llave para extraer los
tubos de alta presión,
sustituye al Mot.1383

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillo de fijación de la
brida del inyector

30 N.m

racor del tubo de alta
presión lado rampa de
inyección

24 N.m

racor del tubo de alta
presión lado inyector

24 N.m

tuerca de fijación del
tubo de aire de la
entrada al intercambia-
dor en el alternador

8 N.m

tornillos de fijación de la
rampa de inyección

28 N.m

tuerca de fijación del
tubo de aire de la
entrada al intercambia-
dor en el alternador

8 N.m

ATENCIÓN

Antes de intervenir en el vehículo, proveerse :

- de un kit de tapones nuevos (referencia 77 01

476 857),

- de toallitas de limpieza (referencia 77 11 211

707),

- del producto limpiador (referencia 77 11 224

188).

ATENCIÓN

Piezas que hay que sustituir sistemáticamente:

- todos los tubos de alta presión extraídos,

- cualquier inyector que haya sido abierto, a pesar

de la prohibición,

- cualquier grapa de sujeción del racor de retorno

de carburante al inyector que esté deteriorada,

- las arandelas parallamas de los inyectores

extraídos.

IMPORTANTE

Antes de intervenir en el circuito de inyección,
verificar mediante el útil de diagnóstico:

- que la rampa de inyección no esté ya bajo pre-

sión,

- que la temperatura  del carburante no esté

demasiado alta.

respetar imperativamente, en cada intervención,
las consignas de seguridad y de limpieza
enunciadas en este documento (consultar 13B,
Inyección diésel, Precauciones para la repa-
ración).

Está estrictamente prohibido aflojar un racor del
tubo de alta presión cuando gira el motor.

13B

-

84

INYECCIÓN DIÉSEL

Inyector de gasóleo: Extracción - Reposición

K9K, y 764

13B

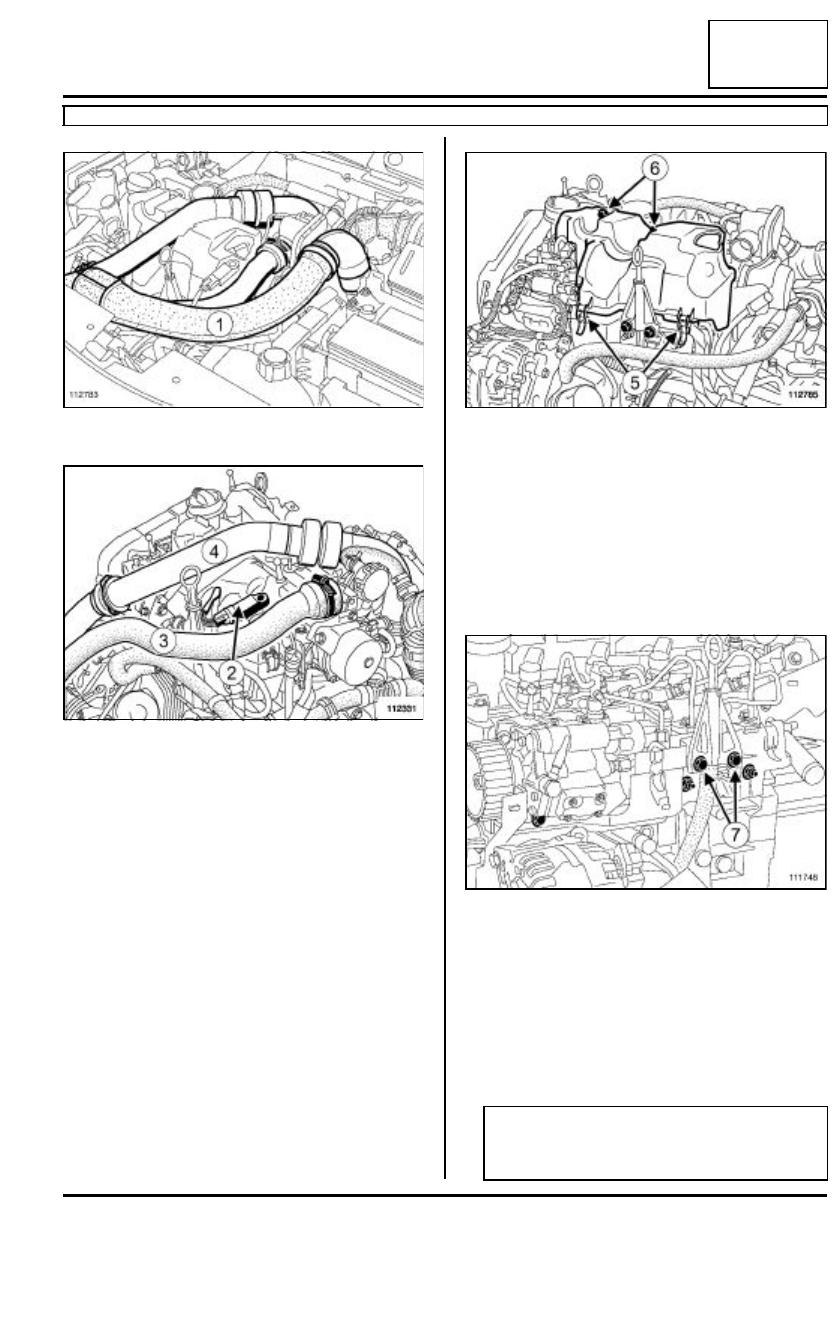

Extraer el tubo de aspiración de aire (1).

Desconectar el conector (2) del captador de presión
de admisión.

Extraer:

- el conducto de aire (3) entre el intercambiador aire-

aire y la mariposa de corte,

- el conducto de aire (4) entre el turbocompresor y el

intercambiador aire-aire.

Soltar la tapa del protector de la rampa en (5).

Extraer:

- los tornillos (6) de fijación de la tapa del protector

de la rampa,

- la tapa del protector de la rampa,

- la varilla de aceite.

Quitar los tornillos (7) de fijación del conducto de la
varilla de aceite en el protector de la rampa de
inyección.

Apartar el conducto de la varilla de aceite.

Proteger el alternador de la caída de carburante.

Poner el producto limpiador en un recipiente limpio.

112783

112331

112785

111748

IMPORTANTE

Llevar guantes de protección cuando se utilice el
producto limpiador.
