11A

-

91

PARTE ALTA Y DELANTERA DEL MOTOR

Tapa de culata: Extracción - Reposición

K4M

11A

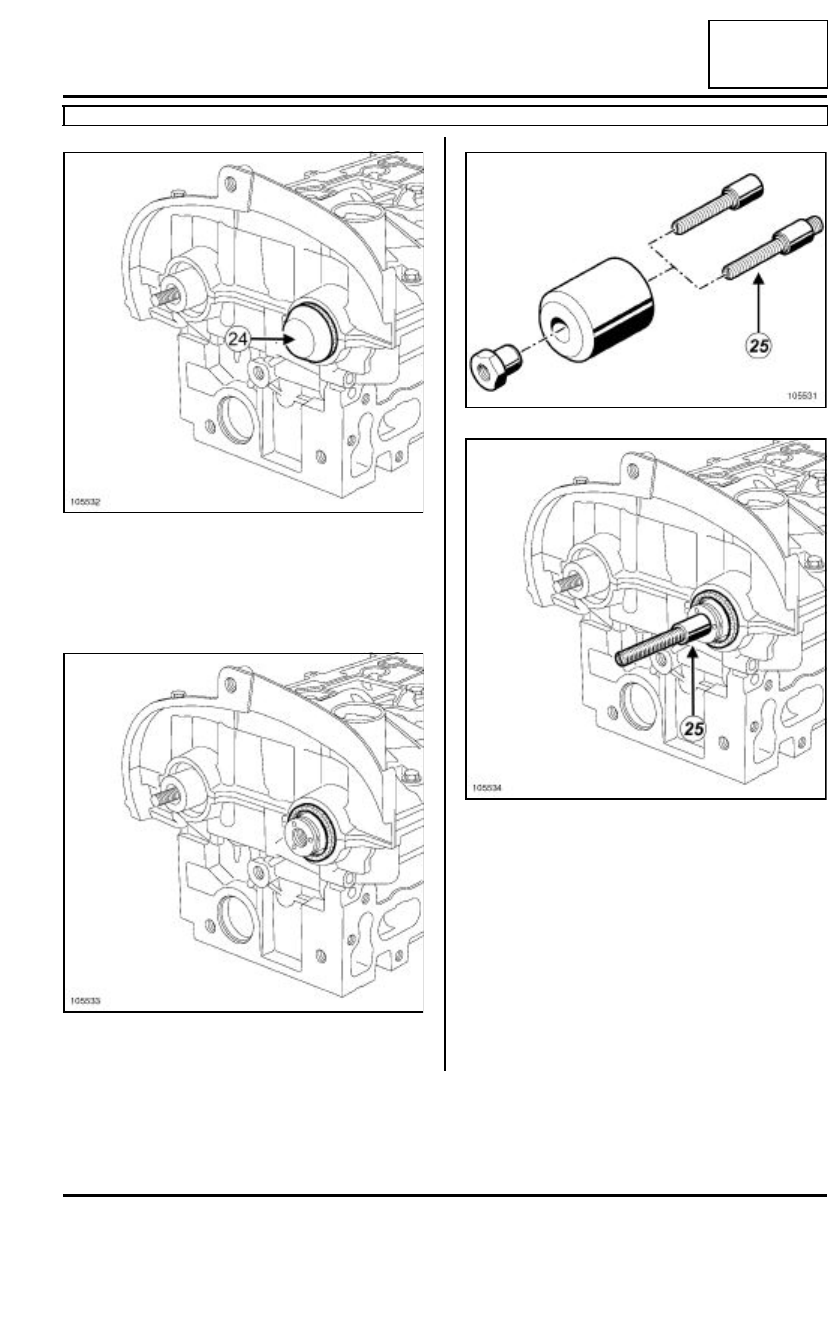

Poner en el árbol de levas el protector (24) equipado
de la junta de estanquidad (teniendo la precaución
de no tocar la junta).

Empujar en el centro del protector para encajar la
junta en su alojamiento.

Retirar el protector de la junta prestando atención
para que no se caiga la junta.

Enroscar el espárrago (25) del útil (Mot. 1632) en el
árbol de levas.

105532

105533

105531

105534

11A

-

92

PARTE ALTA Y DELANTERA DEL MOTOR

Tapa de culata: Extracción - Reposición

K4M

11A

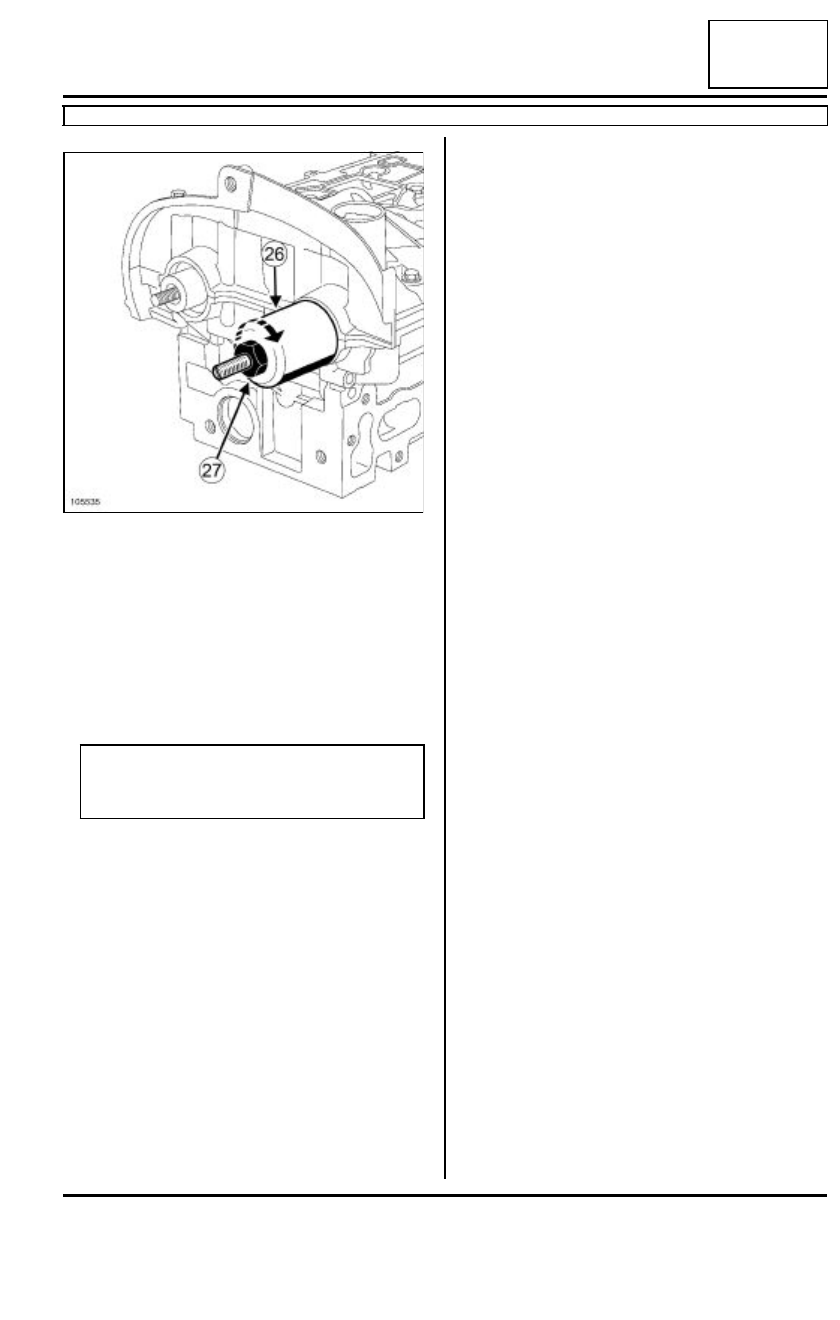

Colocar la campana (26) y la tuerca con resalte (27)
del útil (Mot. 1632).

Enroscar la tuerca con resalte hasta que haga con-
tacto la campana con la culata.

Retirar la tuerca, la campana y la varilla roscada.

Colocar la correa de distribución (consultar 11A,
Parte alta y delantera del motor, Correa de distri-
bución: Extracción - Reposición, página 11A-27).

Colocar:

- el soporte pendular derecho (consultar 19D, Sus-

pensión motor,  Suspensión pendular derecha:
Extracción - Reposición, página 19D-15),

- la caja mariposa (consultar 12A, Mezcla carbura-

da, Caja mariposa: Extracción - Reposición, pá-
gina 12A-19),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda),

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero),

- la rejilla de alero (consultar MR 393 Carrocería,

56A, Accesorios exteriores, Rejilla de alero),

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- la batería (consultar Batería: Extracción - Repo-

sición).

105535

ATENCIÓN

Seguir el segundo procedimiento para el método
de reposición de la correa de distribución.

11A

-

93

PARTE ALTA Y DELANTERA DEL MOTOR

Tapa de culata: Extracción - Reposición

K4J

11A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- la rejilla de alero (consultar MR 393 Carrocería,

56A, Accesorios exteriores, Rejilla de alero),

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero),

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- la caja mariposa (consultar 12A, Mezcla carbura-

da, Caja mariposa: Extracción - Reposición, pá-
gina 12A-19),

- el soporte pendular derecho (consultar 19D, Sus-

pensión motor, Suspensión pendular derecha:
Extracción - Reposición, página 19D-15),

- la correa de distribución (consultar 11A, Parte alta

y delantera del motor,  Correa de distribución:
Extracción - Reposición, página 11A-27).

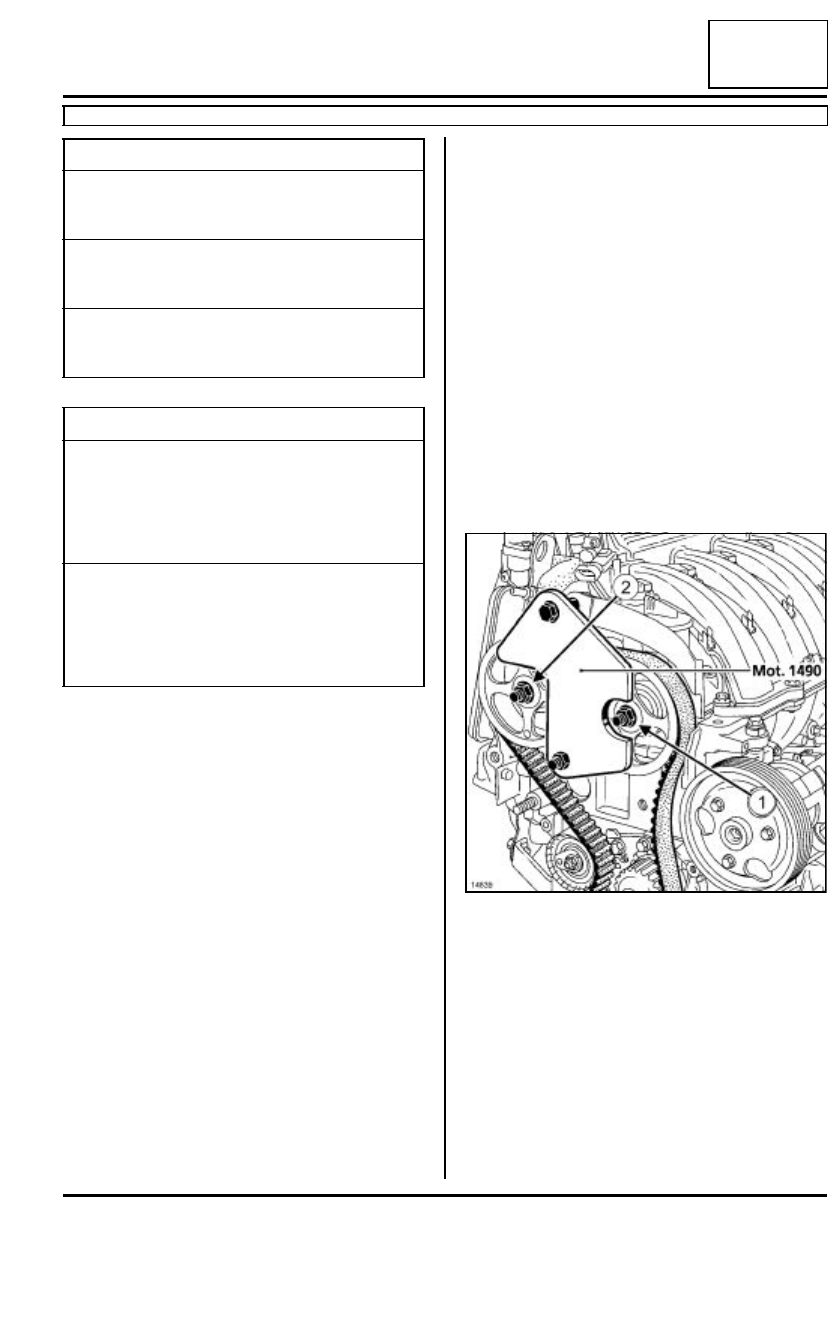

Colocar el útil (Mot. 1490-01) en las poleas del árbol
de levas.

Extraer:

- la tuerca de la polea del árbol de levas de admisión

(1) y de la polea del árbol de levas de escape (2),

- el útil (Mot. 1490-01),

- las poleas del árbol de levas.

Extraer:

- el repartidor de admisión (consultar 12A, Mezcla

carburada, Repartidor de admisión: Extracción
- Reposición, página 12A-22),

Utillaje especializado indispensable

Mot. 1490-01

Bloqueo y calado de
las poleas de los árbo-
les de levas

Mot. 1503

Útil para colocar la
pastilla de la tapa de
culata

Mot. 1632

Útil para colocar la
junta del árbol de
levas

Pares de apriete

m

tornillos de fijación nue-
vos del decantador de
aceite en los orificios
por los que no se ha
pasado el macho de
roscar

15 N.m

tornillos de fijación nue-
vos del decantador de
aceite en los orificios
por los que se ha
pasado el macho de
roscar

10 N.m

14839

11A

-

94

PARTE ALTA Y DELANTERA DEL MOTOR

Tapa de culata: Extracción - Reposición

K4J

11A

- las bobinas de encendido (consultar 17A, Encen-

dido, Bobinas: Extracción - Reposición, página
17A-2),

- las bujías (consultar 17A, Encendido, Bujías: Ex-

tracción - Reposición, página 17A-6).

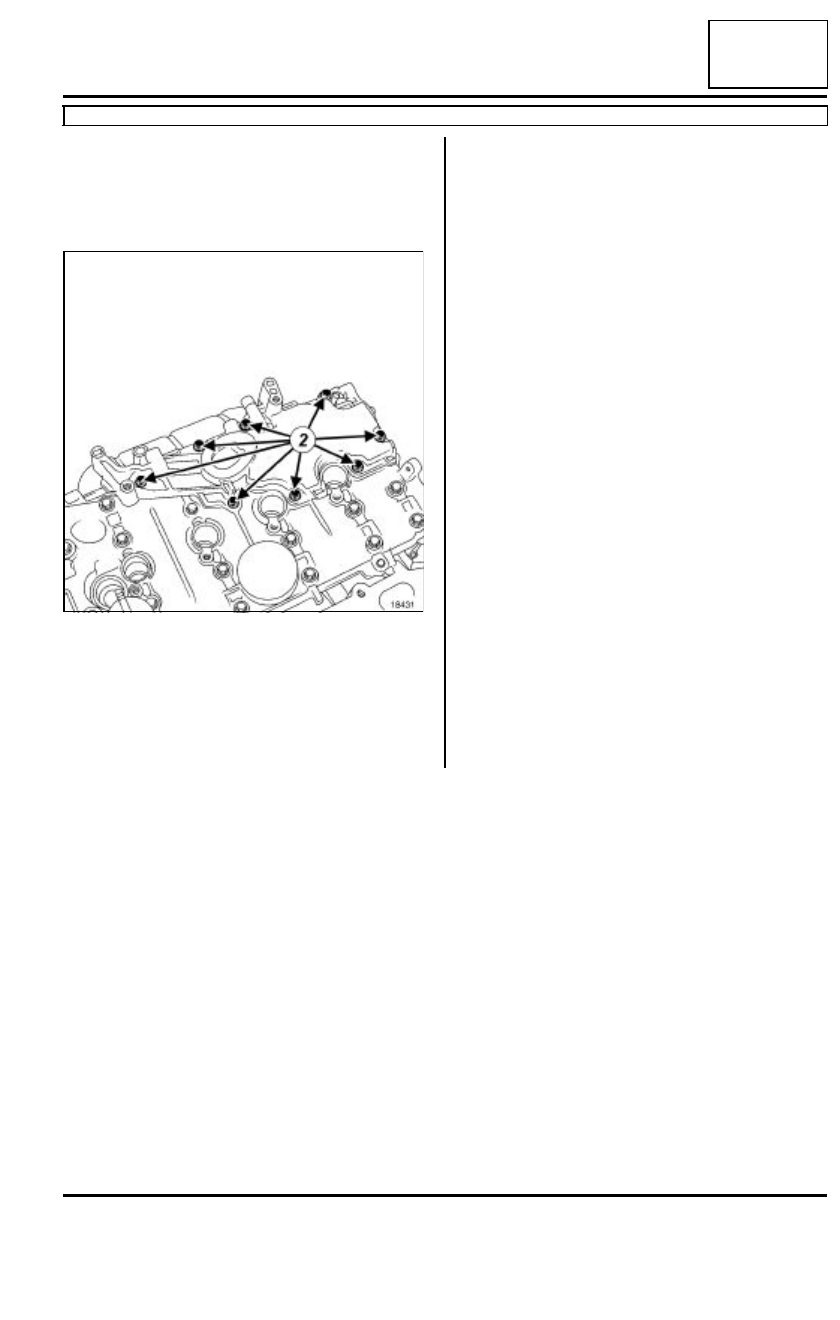

Extraer:

- la anilla de levantamiento del motor lado distribu-

ción,

- los tornillos de fijación (2) del decantador de aceite,

- el decantador de aceite.

18431
