Renault Clio. Manual - parte 21

10A

-

52

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K4M, y DP0

10A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Marcar la posición de las suspensiones pendulares
en la carrocería.

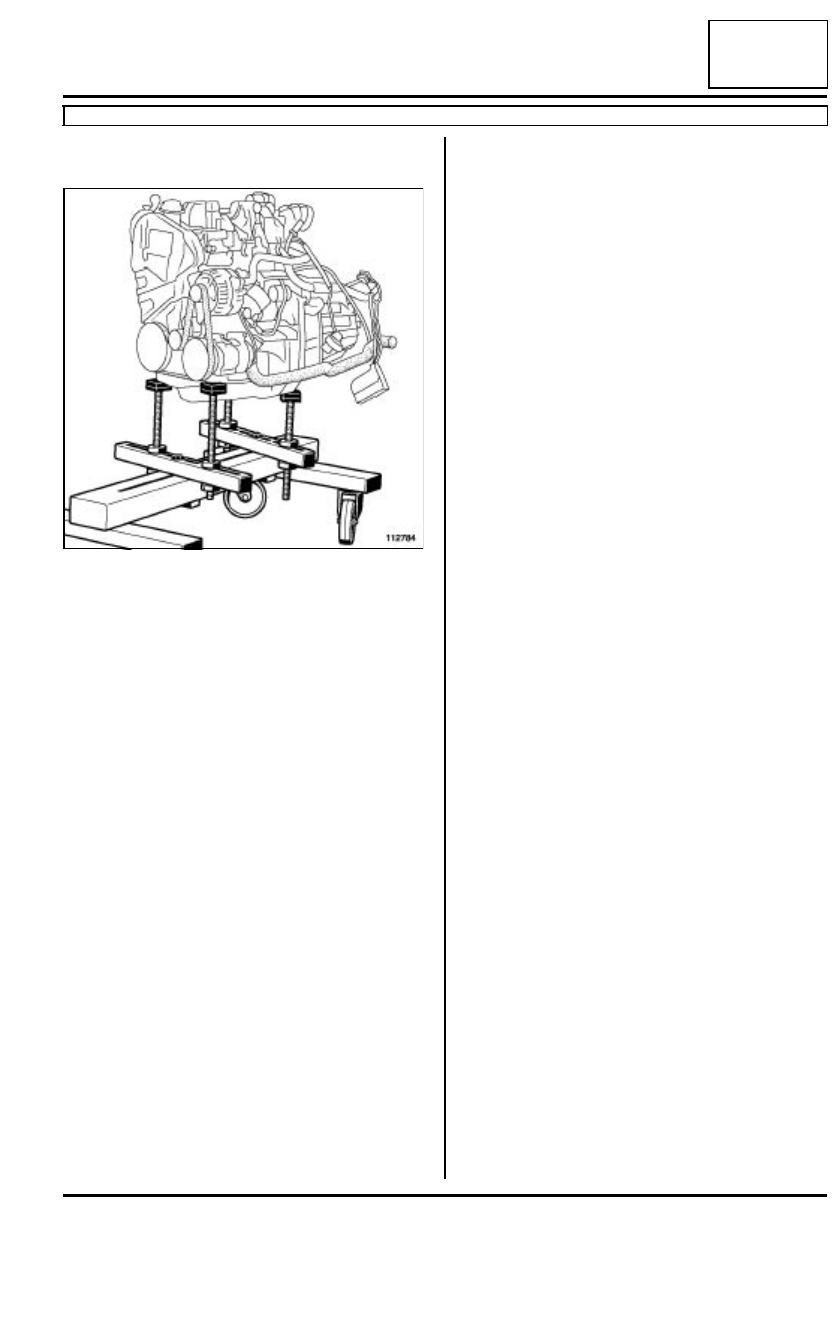

Apoyar el conjunto «  motor-caja de velocidades  »
en el útil (Mot. 1390).

Extraer:

- la suspensión pendular derecha (consultar 19D,

Suspensión motor, Suspensión pendular dere-
cha: Extracción-Reposición),

- la tuerca de la suspensión pendular izquierda (con-

sultar 19D, Suspensión motor, Suspensión pen-
dular izquierda: Extracción - Reposición).

Golpear el espárrago utilizando una barra de bron-
ce.

Extraer:

- el tampón soporte de la caja de velocidades,

- la suspensión pendular izquierda.

Levantar el vehículo desplazando el motor hacia
adelante.

Sustituir imperativamente el clip  del cable de man-
do de la caja de velocidades automática tras cada
extracción.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

En caso de cambio estándar del motor (consultar
NT 3784A, Motor Gasolina - 4 cilindros - K4, 10A,
Conjunto motor y bajos de motor, Cambio están-
dar).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Posicionar el conjunto «  motor - caja de velocida-
des  » en el vehículo.

Colocar:

- la suspensión pendular izquierda (consultar 19D,

Suspensión motor, Suspensión pendular iz-
quierda: Extracción-Reposición),

- la suspensión pendular derecha (consultar 19D,

Suspensión motor, Suspensión pendular dere-
cha: Extracción - Reposición).

Retirar el útil (Mot. 1390) del conjunto «  motor-caja
de velocidades  ».

III - ETAPA FINAL

Colocar las fijaciones de la bajada del escape.

Apretar al par las tuercas de fijación de la bajada
del escape (9 N.m).

Colocar la bieleta de recuperación de par trasera
(consultar 19D, Suspensión pendular motor, Sus-
pensión pendular trasera: Extracción - Reposi-
ción).

Colocar el conducto del cableado en la caja de velo-
cidades.

Colocar el cable de mando de la caja de velocida-
des.

Conectar el tubo de llegada de gasolina de la rampa
de inyección.

Colocar el conducto del cableado en la carrocería.

Colocar:

- las tuercas de fijación del conducto del cableado

en la carrocería,

- el calculador (consultar 17B, Inyección gasolina,

Calculador de inyección gasolina: Extracción -
Reposición).

112784

10A

-

53

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K4M, y DP0

10A

Conectar:

- el cable de alimentación en la caja de fusibles de

protección de la batería,

- el cable de alimentación en la platina de fusibles,

- el portafusibles  de la platina de fusibles,

- el fusible,

- el conector en el anillo de levantamiento lado del

volante motor,

- el conector de reaspiración de los vapores de ga-

solina,

- los conectores de las sondas de oxígeno,

- el tubo de asistencia de frenado,

- los conectores de la unidad de protección y de con-

mutación,

Colocar:

- la tapa de la unidad de protección y de conmuta-

ción.

- las masas,

- el conjunto radiador de refrigeración (consultar

19A, Refrigeración, Radiador de refrigeración:
Extracción-Reposición),

- el travesaño soporte del radiador (consultar M R

393 Carrocería, 41A, Estructura inferior delan-
tera, Travesaño soporte del radiador: Extrac-
ción - Reposición).

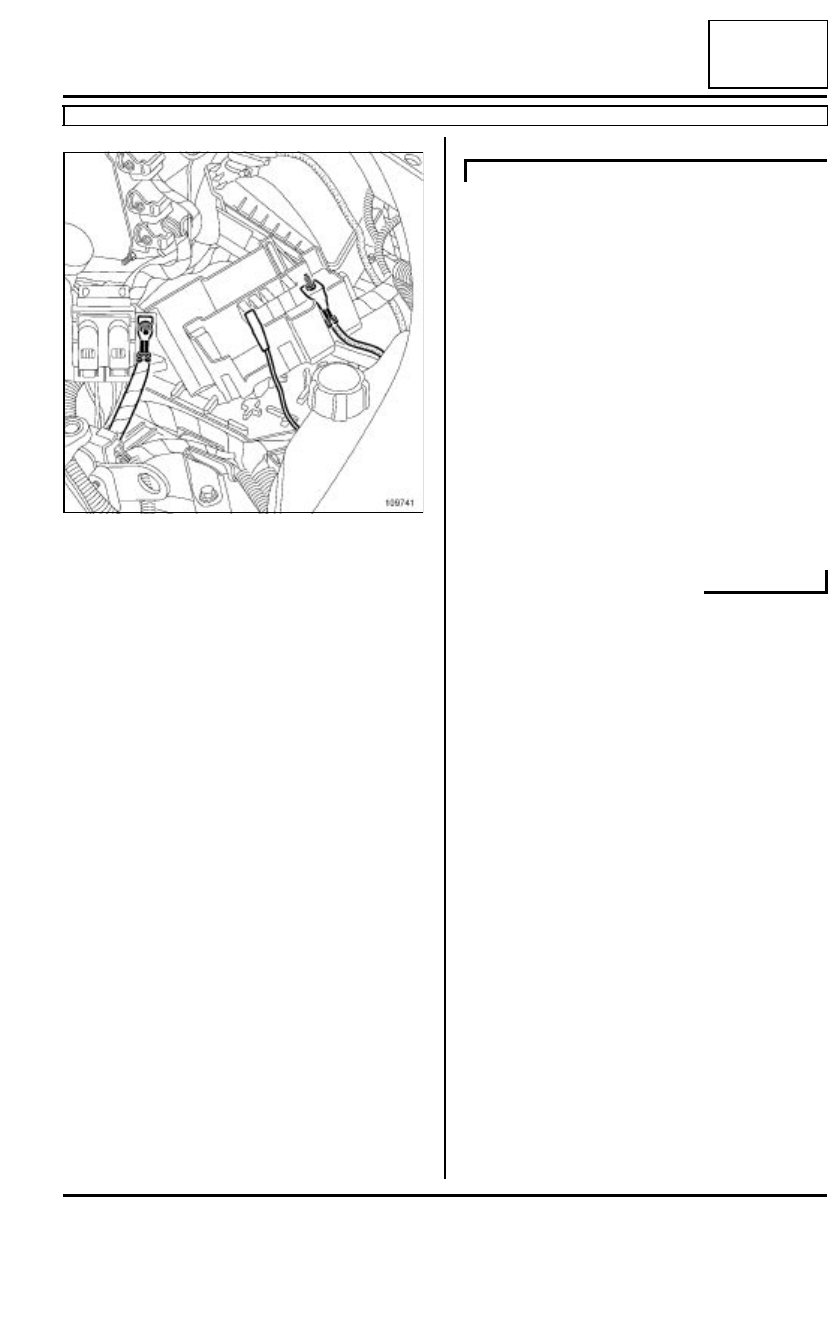

Colocar:

- los tornillos de fijación de los tubos del acondicio-

nador de aire en el compresor del acondicionador
de aire,

- los tornillos de fijación de los tubos del acondicio-

nador de aire en el evaporador,

- los tornillos de fijación de los tubos del acondicio-

nador de aire en el condensador.

Apretar a los pares:

- los tornillos de fijación de los tubos del acondi-

cionador de aire en el compresor del acondicio-
nador de aire  (8 N.m),

- los tornillos de fijación de los tubos del acondi-

cionador de aire en el evaporador (8 N.m ),

- los tornillos de fijación de los tubos del acondi-

cionador de aire en el condensador  (8 N.m).

Conectar el conector del presostato en el condensa-
dor.

Colocar:

- el resonador (consultar 12A, Mezcla carburada,

Resonador de aire: Extracción-Reposición),

- el vaso de expansión (consultar 19A, Refrigera-

ción, Vaso de expansión: Extracción - Reposi-
ción).

Conectar:

- los manguitos de la calefacción del habitáculo,

- el manguito superior en la caja de agua de salida

de la culata,

- los conectores del grupo motoventilador.

Colocar:

- el conjunto «  transmisión derecha-portamangue-

tas  » (consultar 31A, Elemento portador delan-
tero, conjunto portabuje - transmisión:
Extracción-Reposición),

- el conjunto «  transmisión izquierda-portamangue-

tas  » (consultar 31A, Elemento portador delan-
tero, Conjunto portabuje - transmisión:
Extracción-Reposición),

Conectar los manguitos de refrigeración de la caja
de velocidades automática.

Extraer la bolsa de plástico impermeable del conec-
tor modular.

109741

ACONDICIONADOR DE AIRE

10A

-

54

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K4M, y DP0

10A

Poner los tornillos de fijación del conector modular.

Conectar los conectores del conector modular.

Colocar:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición),

- las pantallas del paso de rueda delantero (consul-

tar MR 393 Carrocería, 55A, Protecciones exte-
riores, Pantalla del paso de rueda: Extracción-
Reposición),

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos, Rueda: Extracción - Reposición).

Efectuar el llenado:

- del motor si es necesario (consultar 10A, Conjun-

to motor y bajos de motor, Aceite motor: Vacia-
do - Llenado),

- de la caja de velocidades automática (consultar

23A, Caja de velocidades automática, Aceite de
la caja de velocidades automática: Vaciado -
Llenado),

- del circuito de refrigeración (consultar 19A, Refri-

geración, Circuito de refrigeración: Vaciado -
Llenado).

Colocar:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción-Reposición),

- el conducto de admisión de aire,

- las dos abrazaderas del conducto de admisión de

aire,

- el soporte bajo la batería (consultar 80A, Batería,

Batería: Extracción-Reposición),

- la batería (consultar 80A, Batería, Batería: Ex-

tracción-Reposición),

- los tornillos de fijación del conducto del cableado

en la carrocería).

Efectuar el llenado del circuito de refrigerante (con-
sultar 62A, Acondicionador de aire, Acondiciona-
dor de aire: Piezas e ingredientes para la
reparación).

ACONDICIONADOR DE AIRE

10A

-

55

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K9K, y JH3 o JR5

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo sobre un elevador (consultar Ve-
hículo: Remolcado y levantamiento).

Para amarrar el vehículo (consultar 02A, Medio de
levantamiento, Vehículo: Remolcado y levanta-
miento).

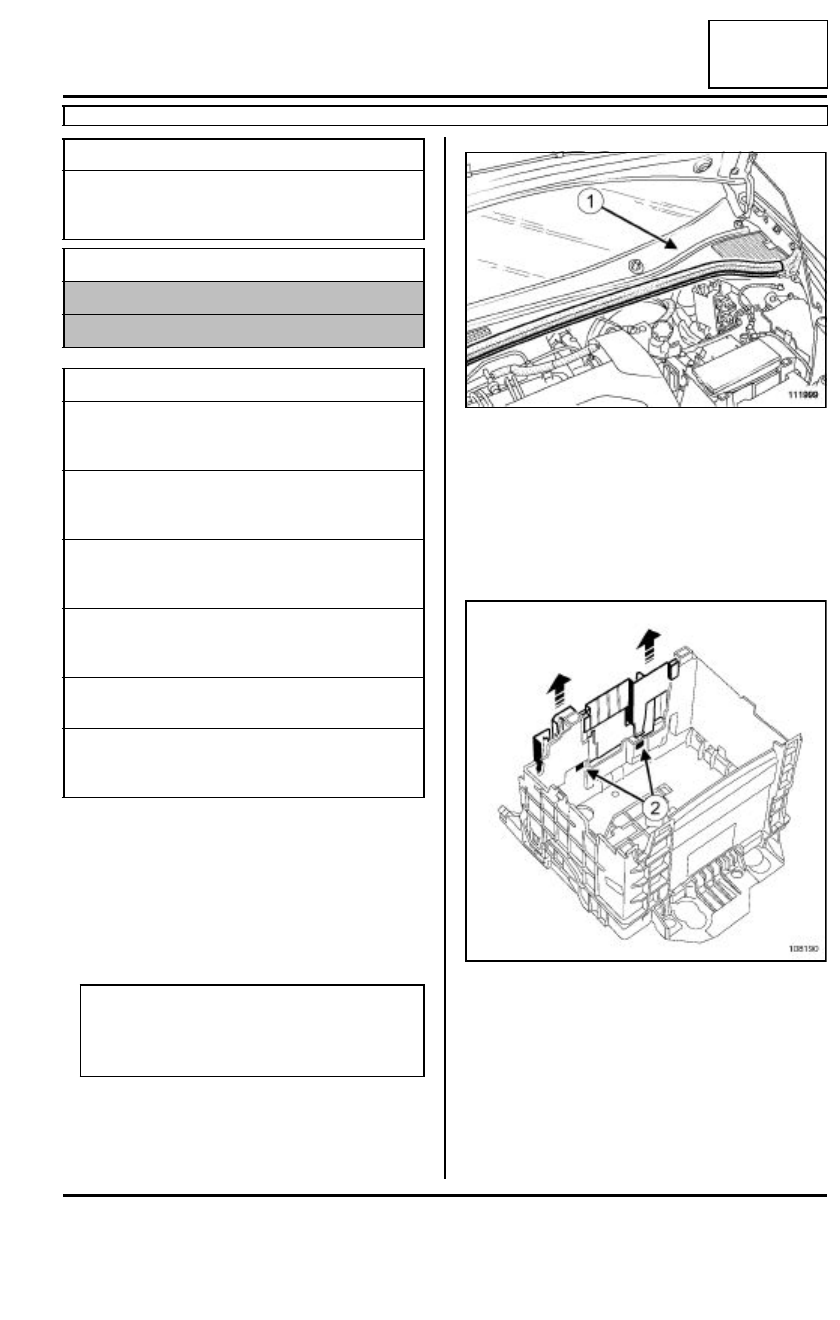

Extraer el protector del motor.

Extraer:

- la rejilla (1) de alero (consultar MR 393, 56A Acce-

sorios exteriores, Rejilla de alero: Extracción-
reposición),

- la boca bajo la rejilla de alero.

Extraer la batería (consultar Batería: Extracción -
Reposición).

Soltar el soporte de la platina de fusibles de alimen-
tación de potencia en (2).

Apartar el soporte de la platina de fusibles según las
flechas.

Utillaje especializado indispensable

Mot. 1390

Soporte para extrac-
ción - reposición del
grupo motopropulsor

Material indispensable

correa de seguridad

estación de carga

Pares de apriete

m

tornillos de fijación del
sopor te pendular de la
caja de velocidades

62 N.m

tornillos de fijación del
sopor te  pendular del
motor en el motor

62 N.m

tornillos de fijación del
sopor te  pendular del
motor en la carrocería

62 N.m

tornillos de fijación de la
bieleta de recuperación
de par

105 N.m

tornillos de fijación del
travesaño delantero

105 N.m

tornillos de fijación de
los tubos del acondicio-
nador de aire

8 N.m

ATENCIÓN

Durante esta operación, amarrar el vehículo al
elevador utilizando una correa de seguridad
para evitar que se desequilibre.

111999

108190
