Renault Clio. Manual - parte 19





10A

-

44

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K4M, y JH3 – K4J, y JH3

10A

Extraer

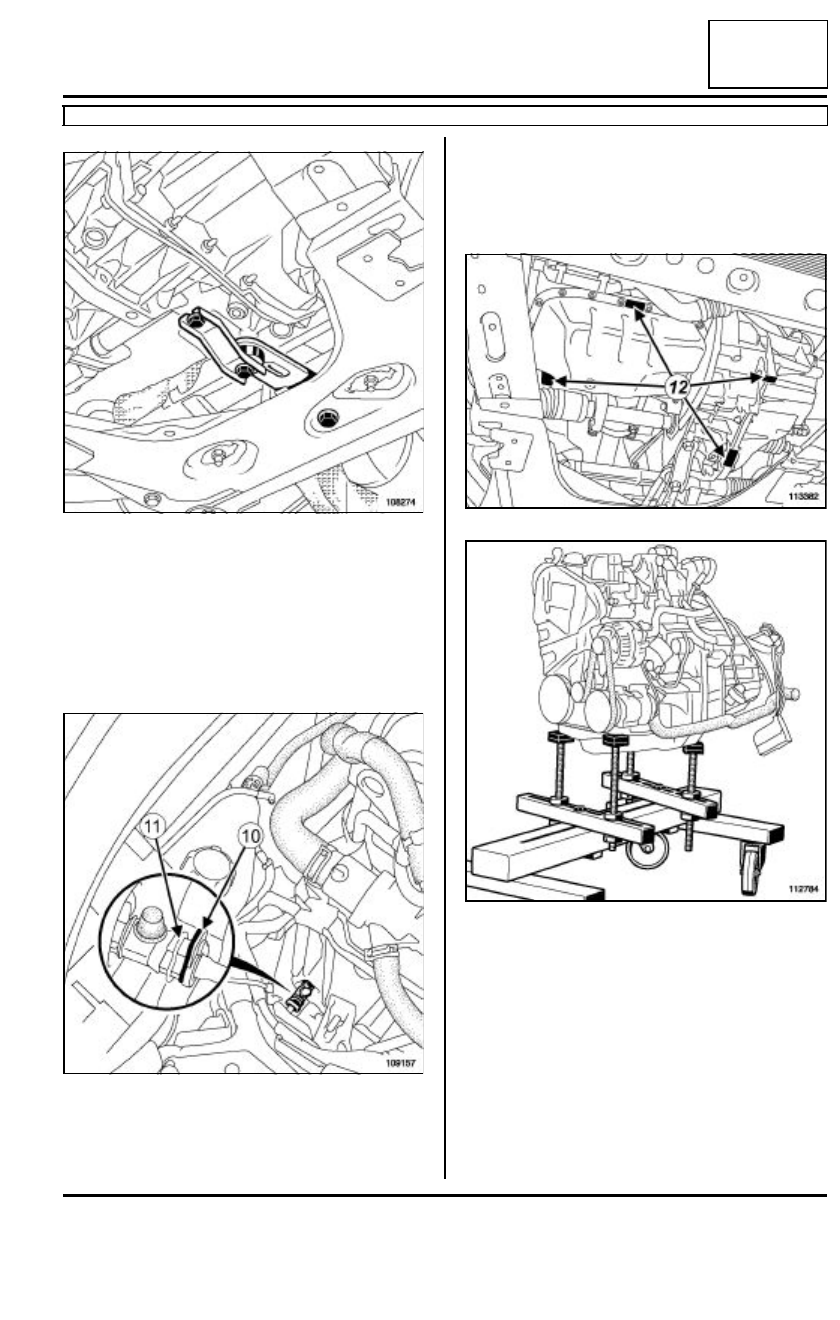

- la suspensión pendular trasera (consultar 19D,

Suspensión motor, Suspensión trasera: Ex-
tracción-Reposición
),

- las fijaciones de la bajada del escape.

Colocar una pinza para manguitos entre el bocal del
líquido de freno y el emisor del embrague.

Desconectar el receptor de embrague tirando de las
grapas (10) y (11).

Poner imperativamente unos tapones de protección
en los orificios de los tubos.

Soltar la canalización del embrague de la caja de
velocidades mecánica.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Marcar la posición de las suspensiones pendulares
en la carrocería.

Apoyar el conjunto «  motor-caja de velocidades
 »en las marcas (12) del motor mediante el útil (Mot.
1390)
.

Extraer:

- la suspensión pendular derecha (consultar 19D,

Suspensión motor, Suspensión pendular dere-
cha: Extracción-Reposición
),

- la tuerca de la suspensión pendular izquierda (con-

sultar 19D, Suspensión motor, Suspensión pen-
dular izquierda: Extracción - Reposición
).

108274

109157

113382

112784

10A

-

45

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K4M, y JH3 – K4J, y JH3

10A

Golpear el espárrago utilizando una barra de bron-
ce.

Extraer:

- el tampón soporte de la caja de velocidades,

- la suspensión pendular izquierda.

Levantar el vehículo desplazando el motor hacia
adelante.

Extraer el conjunto «  motor-caja de velocidades  ».

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

En caso de cambio estándar del motor (consultar
NT 3784A, Motor Gasolina - 4 cilindros - K4, 10A,
Conjunto motor y bajos de motor, Cambio están-
dar
).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Posicionar el conjunto «  motor - caja de velocida-
des  » en el vehículo.

Colocar:

- la suspensión pendular izquierda (consultar 19D,

Suspensión motor, Suspensión pendular iz-
quierda: Extracción-Reposición
),

- la suspensión pendular derecha (consultar 19D,

Suspensión motor, Suspensión pendular dere-
cha: Extracción - Reposición
).

Retirar el útil (Mot. 1390) del conjunto «  motor - caja
de velocidades  ».

III - ETAPA FINAL

Encajar la canalización del embrague en la caja de
velocidades.

Volver a conectar la canalización del embrague del
receptor del embrague.

Colocar la grapa del receptor del embrague lado
rueda.

Retirar la pinza de manguitos entre el bocal del líqui-
do de freno y el emisor del embrague.

Colocar las fijaciones de la bajada del escape.

Apretar al par las tuercas de fijación de la bajada
del escape (9 N.m)
.

Colocar la suspensión pendular trasera (consultar
19D, Suspensión motor, Suspensión pendular
trasera: Extracción - Reposición
).

Colocar el conducto del cableado en la caja de velo-
cidades.

Colocar los cables de mando de la caja de velocida-
des.

Conectar el tubo de llegada de gasolina de la rampa
de inyección.

Colocar el conducto del cableado en la carrocería.

Colocar:

- las tuercas de fijación del conducto del cableado

en la carrocería,

- el calculador (consultar 17B, Inyección gasolina,

Calculador de inyección gasolina: Extracción -
Reposición
).

Conectar:

- el cable de alimentación en la caja de fusibles de

protección de la batería.

- el cable de alimentación en la platina de fusibles,

- el portafusibles  de la platina de fusibles,

- el fusible,

- el conector en el anillo de levantamiento lado del

volante motor,

- el conector de reaspiración de los vapores de ga-

solina,

- los conectores de las sondas de oxígeno,

- el tubo de asistencia de frenado,

- los conectores de la unidad de protección y de con-

mutación,

Colocar:

- la tapa de la unidad de protección y de conmuta-

ción.

- las masas,

- el conjunto radiador de refrigeración (consultar

19A, Refrigeración, Radiador de refrigeración:
Extracción-Reposición
),

- el travesaño soporte del radiador (consultar M R

393 Carrocería, 41A, Estructura inferior delan-
tera, Travesaño soporte del radiador: Extrac-
ción - Reposición
).

10A

-

46

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K4M, y JH3 – K4J, y JH3

10A

Colocar:

- los tornillos de fijación de los tubos del acondicio-

nador de aire en el compresor del acondicionador
de aire,

- los tornillos de fijación de los tubos del acondicio-

nador de aire en el evaporador,

- los tornillos de fijación de los tubos del acondicio-

nador de aire en el condensador.

Apretar a los pares:

- los tornillos de fijación de los tubos del acondi-

cionador de aire en el compresor del acondicio-
nador de aire ( 8 N.m)
,

- los tornillos de fijación de los tubos del acondi-

cionador de aire en el evaporador (8 N.m ),

- los tornillos de fijación de los tubos del acondi-

cionador de aire en el condensador  (8 N.m).

Colocar el vaso de expansión (consultar 19A, Refri-
geración, Vaso de expansión: Extracción - Repo-
sición
).

Conectar:

- los manguitos de la calefacción del habitáculo,

- el manguito superior en la caja de agua de salida

de la culata,

- los conectores del grupo motoventilador.

Colocar:

- el conjunto «  transmisión derecha-portamangue-

tas  » (consultar 31A, Elemento portador delan-
tero, conjunto portabuje - transmisión:
Extracción-Reposición
),

- el conjunto «  transmisión izquierda-portamangue-

tas  » (consultar 31A, Elemento portador delan-
tero, Conjunto portabuje - transmisión:
Extracción-Reposición
),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición
),

- las pantallas del paso de rueda delantero (consul-

tar MR 393 Carrocería, 55A, Protecciones exte-
riores, Pantalla del paso de rueda: Extracción-
Reposición
),

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos, Rueda: Extracción - Reposición).

Efectuar el llenado:

- del motor si es necesario (consultar 10A, Conjun-

to motor y bajos de motor, Aceite motor: Vacia-
do - Llenado
),

- Vaciar la caja de velocidades (consultar 21A, Caja

de velocidades mecánica, Aceite de la caja de
velocidades mecánica: Vaciado - Llenado
),

- el circuito de refrigeración (consultar 19A, Refrige-

ración, Circuito de refrigeración: Vaciado - Lle-
nado
).

Efectuar el llenado del circuito de fluido refrigerante
(consultar 62A, Acondicionador de aire, Acondi-
cionador de aire: Piezas e ingredientes para la
reparación
).

Colocar:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción-Reposición
),

- el conducto de admisión de aire,

- el soporte bajo la batería (consultar 80A, Batería,

Soporte de la batería: Extracción-Reposición),

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - Reposición).

ACONDICIONADOR DE AIRE

ACONDICIONADOR DE AIRE

10A

-

47

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K4M, y DP0

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medios de levantamiento, Vehícu-
lo: Remolcado y levantamiento
).

Para amarrar el vehículo (consultar 02A, Medios de
levantamiento, Vehículo: Remolcado y levanta-
miento
).

Extraer:

- la batería (consultar 80A, Batería, Batería: Ex-

tracción-Reposición),

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción-Reposición),

- el conducto de admisión de aire,

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción-Reposición
),

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos, Rueda: Extracción-Reposición),

- las pantallas del paso de rueda delantero (consul-

tar MR 393 Carrocería, 55A, Protecciones exte-
riores, Pantalla del paso de rueda: Extracción-
Reposición
),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - Reposición
).

Desconectar:

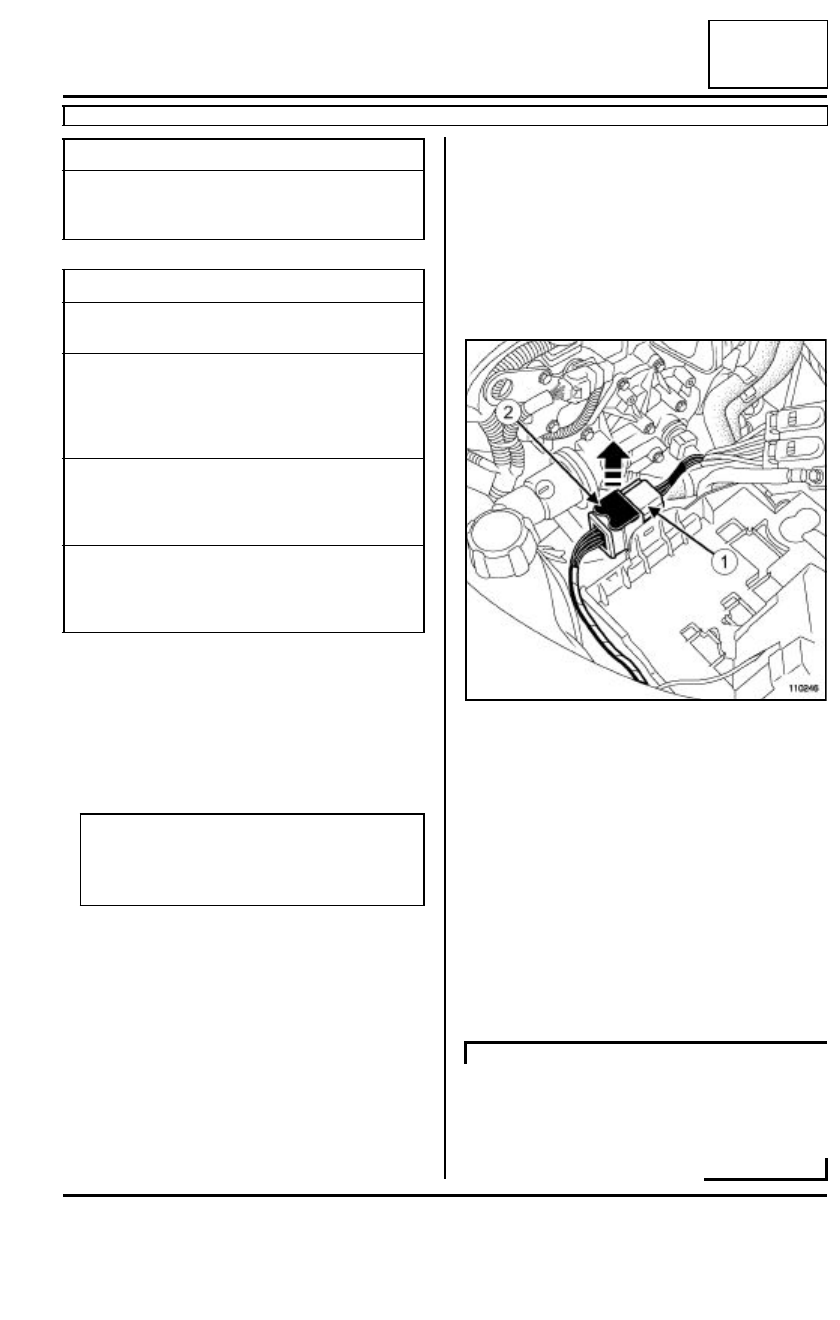

- el conector modular (1) tirando de la corredera (2),

- el tubo de reaspiración de los vapores de gasolina

en la electroválvula de reaspiración de los vapores
de gasolina.

Vaciar:

- el circuito de refrigeración (consultar 19A, Refrige-

ración, Circuito de refrigeración: Vaciado - Lle-
nado
),

- la caja de velocidades automática (consultar 23A,

Caja de velocidades automática, Aceite de la
caja de velocidades automática: Vaciado - Lle-
nado
).

Vaciar el circuito de fluido refrigerante (consultar
62A, Acondicionador de aire, Acondicionador de
aire: Piezas e ingredientes para la reparación
).

Utillaje especializado indispensable

Mot. 1390

Soporte para extrac-
ción - reposición del
grupo motopropulsor

Pares de apriete

m

tuercas de fijación de la
bajada del escape

9 N.m

los tornillos de fijación
de los tubos del acondi-
cionador de aire en el
compresor del acondi-
cionador de aire

8 N.m

los tornillos de fijación
de los tubos del acondi-
cionador de aire en el
evaporador

8 N.m

los tornillos de fijación
de los tubos del acondi-
cionador de aire en el
condensador

8 N.m

IMPORTANTE

Durante esta operación, amarrar el vehículo al
elevador mediante una correa para evitar que se
desequilibre.

110246

ACONDICIONADOR DE AIRE
