AIRBAGS Y PRETENSORES

Proceso de destrucción

88C

88C-8

Proceso de destrucción

AIRBAGS

La destrucción de estas piezas se realizará
únicamente con éstas extraídas del vehículo, en el
exterior del taller.

Conectar el cableado correspondiente Elé. 1287.

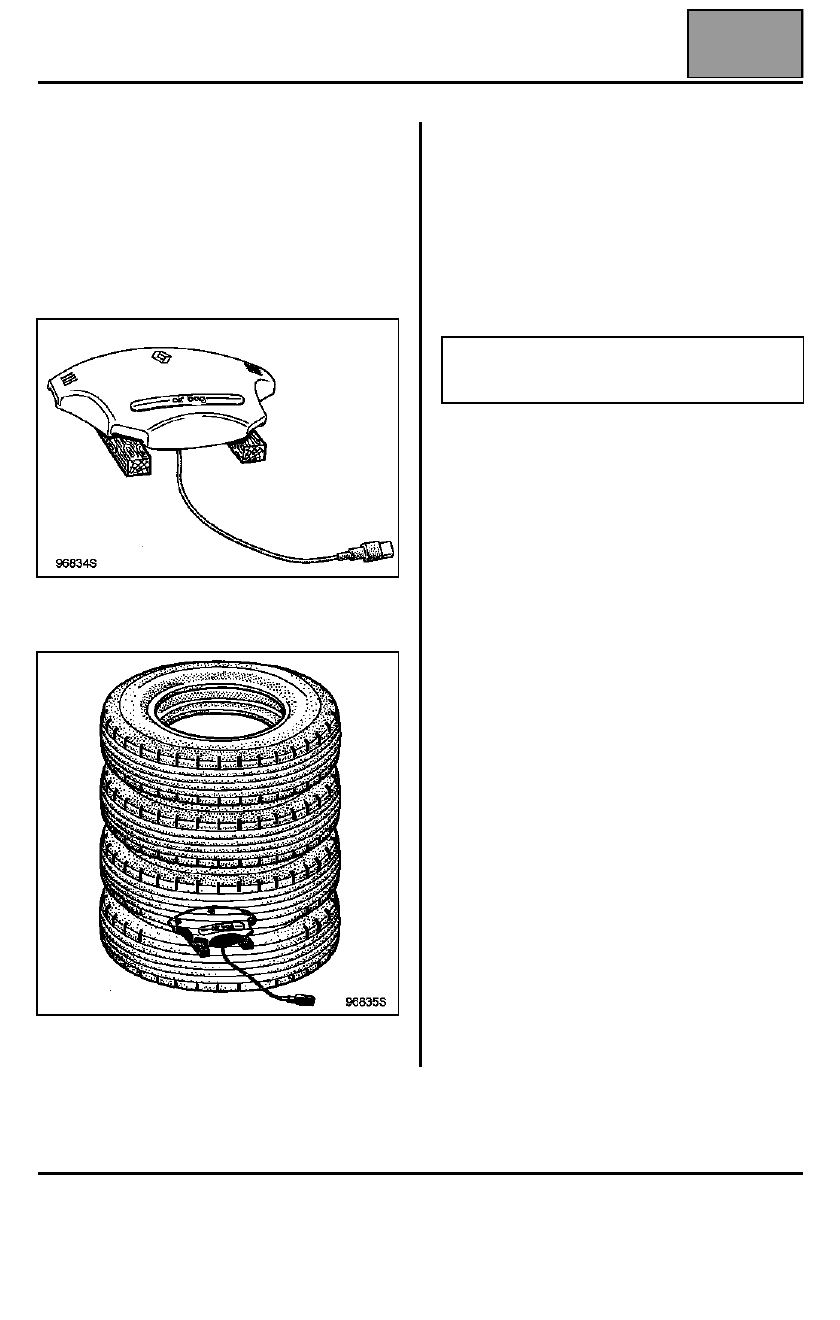

Colocar el cojín del airbag sobre dos calces de
madera.

La destrucción se efectúa en un apilado de
neumáticos viejos.

Asegurarse de que el despliegue de la bolsa hinchable
no se verá molestado en su progresión.

Desenrollar todo el cableado del útil para estar lo
suficientemente alejado del conjunto (unos 10 metros)
durante el activado y empalmarlo al cojín del airbag.

Empalmar los dos cables de alimentación del útil de
destrucción Elé. 1287, a una batería.

Después de haber verificado que no haya nadie en las
proximidades, proceder a la destrucción del airbag
presionando simultáneamente los dos botones
pulsadores del aparato.

Nota:
En caso de un activado imposible (quemador que
falla), devolver la pieza al Teléfono Técnico.

Motor y periféricos

INYECCIÓN DIESEL

XHXB - XHXE - XHXF - XHXG

77 11 315 503
