Renault Master propulsion. Manual - parte 50





INSTRUMENTOS DEL CUADRO
Detector de nivel de carburante

83A

83A-11

Detector de nivel de carburante

CONEXIÓN

Control

Asegurarse de la variación de la resistencia
desplazando el flotador.

Medida de la altura H

Con el aforador extraído, colocarlo sobre una
superficie plana.
H es la altura medida entre el eje del flotador y el plano
de junta.

Vía

Designación

A1

Masa

A2

Testigo mínimo carburante

B1

Información aforador de carburante

B2

No utilizada

C1

No utilizada

C2

No utilizada

Indicación

Valor entre los bornes A1 y B1

(en

)

75 litros

100 litros

140 litros

4 / 4

±

 7

20

±

 4

±

 7

3 / 4

54,5

±

 7

40

±

 6

54,5

±

 7

1 / 2

98

±

 10

68

±

 10

98

±

 10

1 / 4

155

±

 16

109

±

 15

155

±

 16

Mini-
aforador

275

±

 15

137

±

 15

275

±

 15

Indicación

Altura H (en mm)

75 litros

100 litros

140 litros

4 / 4

0

0

0

3 / 4

94

99,7

87,6

1 / 2

141

160,4

150,6

1 / 4

196

224,5

199,9

Mini-
aforador

235

254,5

254,9

Nota:
Todos estos valores se dan a título indicativo.

MANDOS - SEÑALIZACIÓN

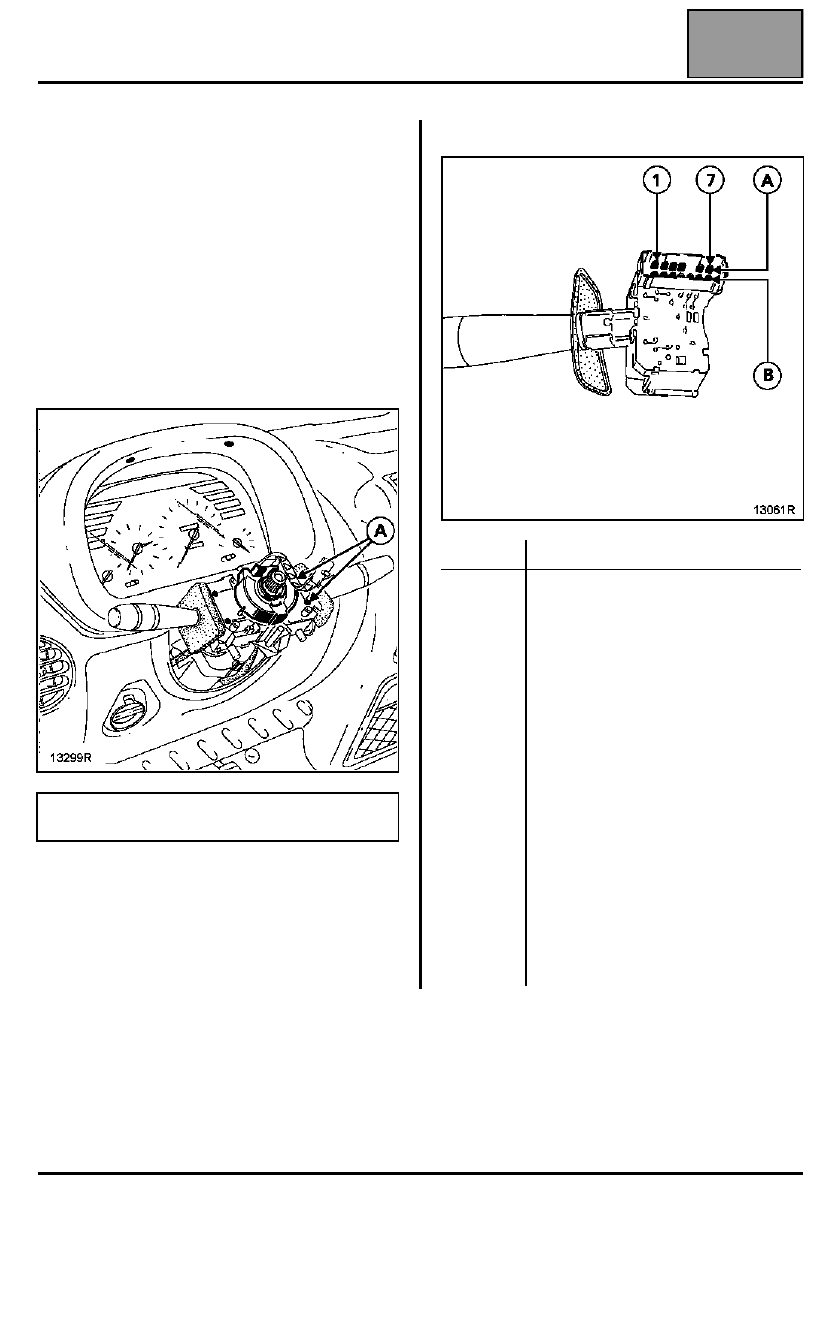

Manecilla del limpiaparabrisas

84A

84A-1

184A

MANDOS - SEÑALIZACIÓN

Manecilla del limpiaparabrisas

EXTRACCIÓN - REPOSICIÓN

Desconectar la batería.

Extraer las semi-coquillas bajo el volante.

Liberar el casquillo receptor antiarranque o el
embellecedor de plástico del contorno del contactor de
arranque.

Quitar los dos tornillos de fijación (A) de la manecilla
del limpia.

Liberar la manecilla de su soporte y desconectar su
conector.

CONEXIÓN

Nota:
No es necesario extraer el volante.

Vía

Designación

A1

Cadenciador delantero

A2

Velocidad rápida limpiaparabrisas

A3

Velocidad lenta limpiaparabrisas

A4

Bomba del lavaparabrisas

A5

No utilizada

A6

Velocidad lenta cadenciada

A7

+ después de contacto
limpiaparabrisas

B1

No utilizada

B2

No utilizada

B3

No utilizada

B4

+ después de contacto parada fija

B5

No utilizada

B6

No utilizada

B7

No utilizada

MANDOS - SEÑALIZACIÓN

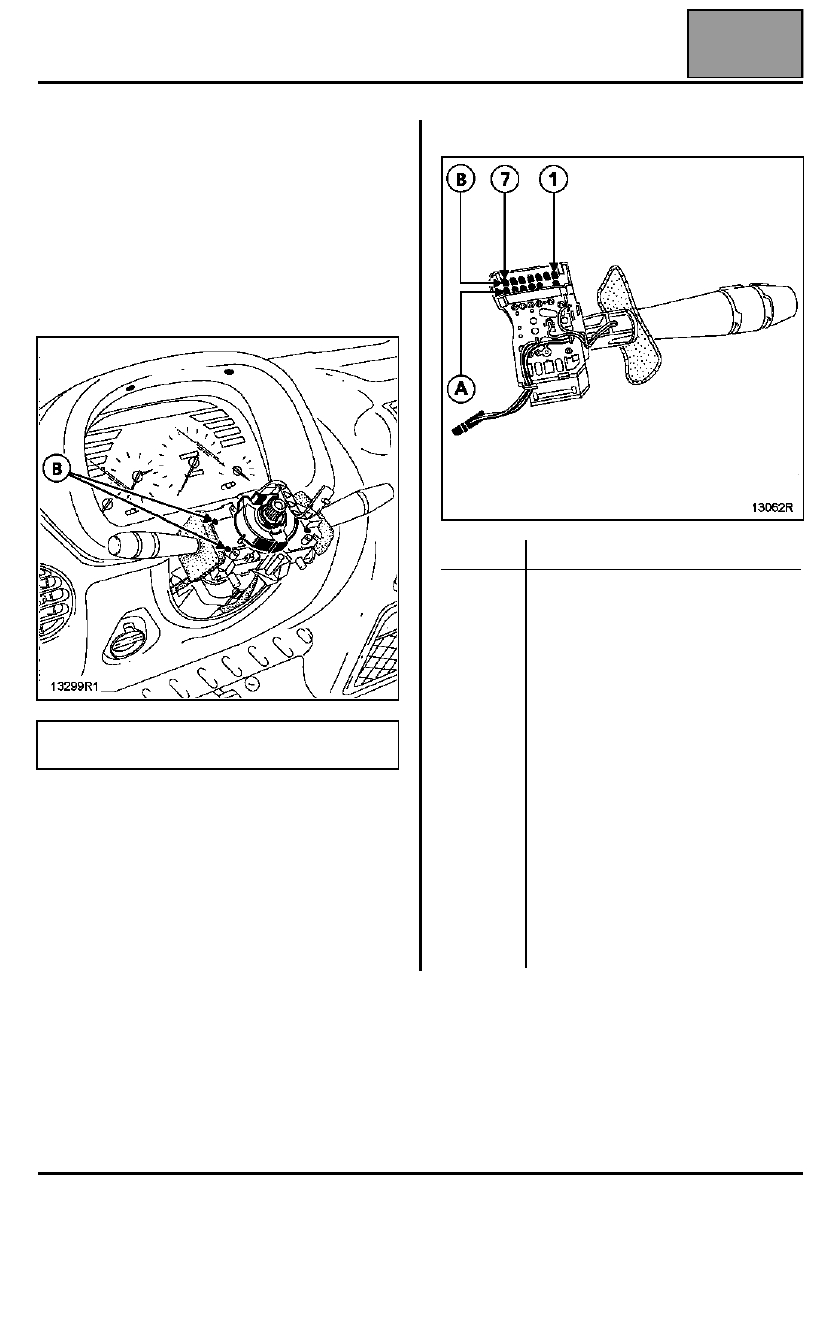

Manecilla de mando de las luces

84A

84A-2

Manecilla de mando de las luces

EXTRACCIÓN - REPOSICIÓN

Desconectar la batería.

Extraer:
– las semi-coquillas bajo el volante,
– los dos tornillos de fijación (B) de la manecilla de

mando de las luces.

Liberar la manecilla de su soporte y desconectar su
conector.

CONEXIÓN

Nota:
No es necesario extraer el volante.

Vía

Designación

A1

No utilizada

A2

No utilizada

A3

Luces traseras de niebla

A4

Bocina sonora

A5

Intermitentes derechos

A6

Central de intermitencias

A7

Intermitentes izquierdos

B1

Luces de posición

B2

+ antes de contacto

B3

+ antes de contacto

B4

No utilizada

B5

Luces de cruce

B6

+ antes de contacto

B7

Luces de carretera

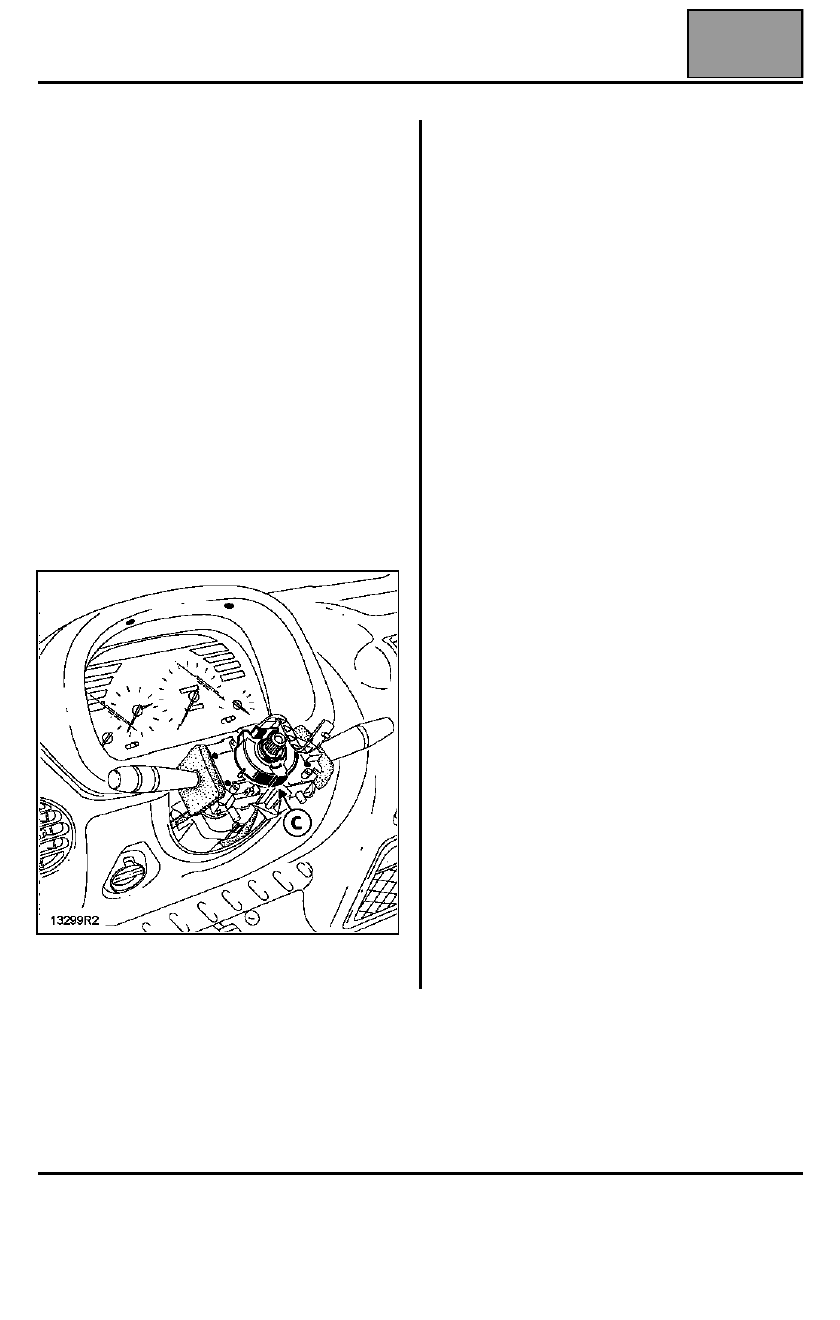

MANDOS - SEÑALIZACIÓN

Soporte de manecilla

84A

84A-3

Soporte de manecilla

EXTRACCIÓN - REPOSICIÓN

Desconectar la batería y poner las ruedas rectas.

Extraer el volante y las dos semi-coquillas (para los
vehículos con airbag, consultar la extracción del
contactor giratorio en la página siguiente o en el
capítulo 88C para las particularidades de extracción
del volante).

Particularidad de los vehículos airbag

Antes de efectuar la extracción del conjunto, es
imperativo marcar la posición del contactor giratorio
bajo el volante, ya sea:
– asegurándose de que las ruedas están rectas al

desmontarlo para posicionar la longitud de la cinta
en el centro,

– inmovilizando rotor del contactor giratorio con una

cinta adhesiva.

Aflojar el tornillo (C) y después dar un golpe seco en el
destornillador para despegar el cono.

Retirar hacia atrás ligeramente el conjunto soporte
manecilla y desconectar los conectores.

Particularidades de la reposición

Introducir el soporte provisto de sus elementos,
conectar los diferentes conectores y empujar el
conjunto hasta que haga tope con la columna de
dirección.

Efectuar el resto del montaje y no bloquear el tornillo
(C) hasta no haber montado las dos semicoquillas,
con el fin de poder posicionar las manecillas alineadas
con el cuadro de instrumentos y con el tablero de
bordo.

En caso de un vehículo equipado con airbag, respetar
las consignas precisadas en el párrafo
"Par ticularidades del contactor giratorio bajo el
volante" página siguiente o en el capítulo 88C Airbag
del conductor
.
