INSTRUMENTOS DEL CUADRO

Tablero de bordo

83A

83A-3

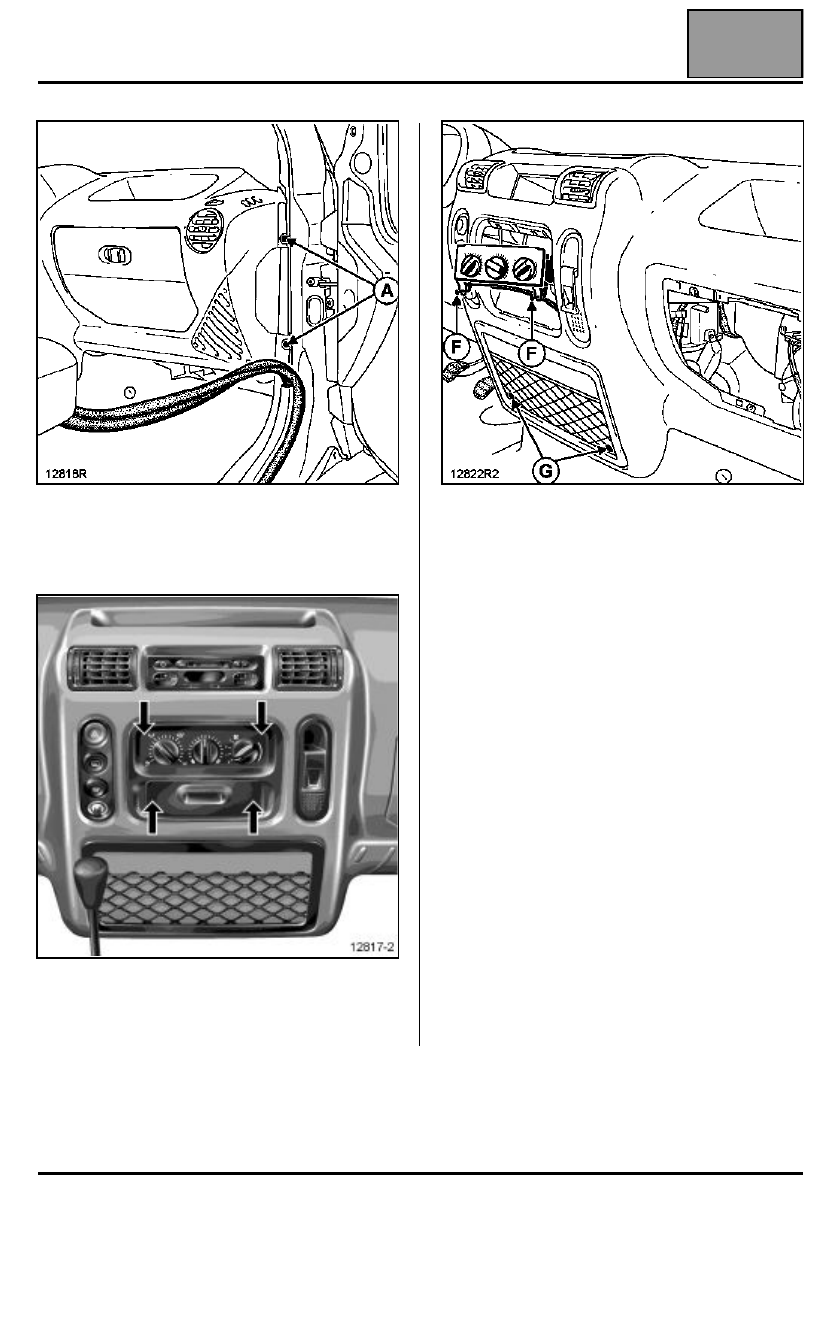

Retirar parcialmente la junta de estanquidad de la
puerta a la altura del pie delantero.

Quitar los dos tornillos (A).

Extraer:
– el auto-radio y sus conectores (si está equipado),
– los cuatro tornillos de fijación del cenicero y del panel

de mando de la calefacción.

Quitar los dos tornillos de fijación (F) del cajetín de
mando de la calefacción.

Quitar los dos tornillos inferiores (G).

Desconectar los conectores del encendedor y el
contactor de las luces de precaución.

INSTRUMENTOS DEL CUADRO

Tablero de bordo

83A

83A-4

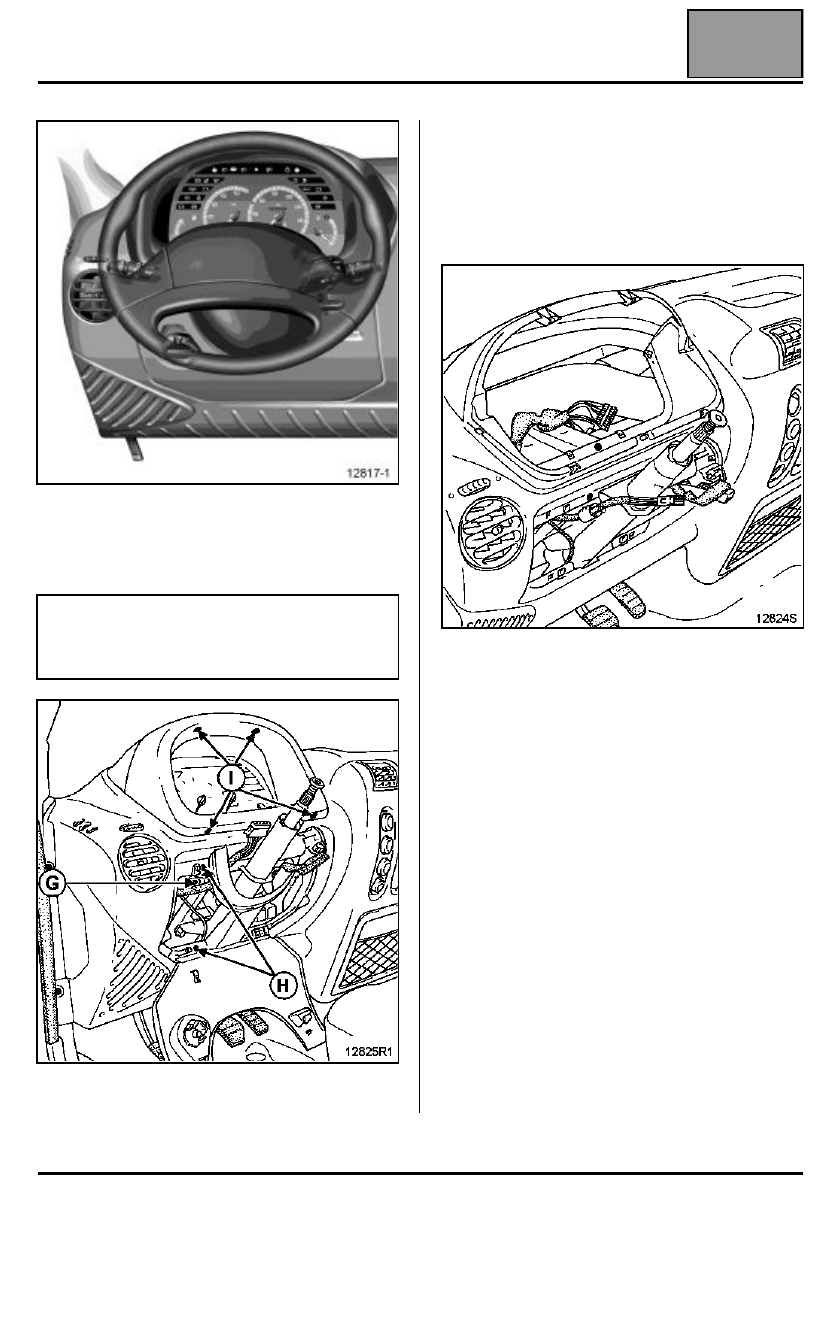

Extraer:
– la semi-coquilla inferior bajo el volante,
– la semi-coquilla superior,
– el conjunto manecilla de mando y sus conectores.

Empujar los dos clips (G) de sujeción de la tapa de
inspección bajo la columna.

Extraer:
– los cuatro tornillos de fijación (H) del soporte de la

tapa de inspección,

– los cuatro tornillos de fijación (I) del cuadro de

instrumentos.

Desconectar el cuadro de instrumentos y sacarlo.

Quitar los tres tornillos que fijan el tablero de bordo a
la columna de dirección.

ATENCIÓN
Si hay presencia de un airbag del conductor,
consultar el método de extracción del contactor
giratorio anteriormente descrito.

INSTRUMENTOS DEL CUADRO

Tablero de bordo

83A

83A-5

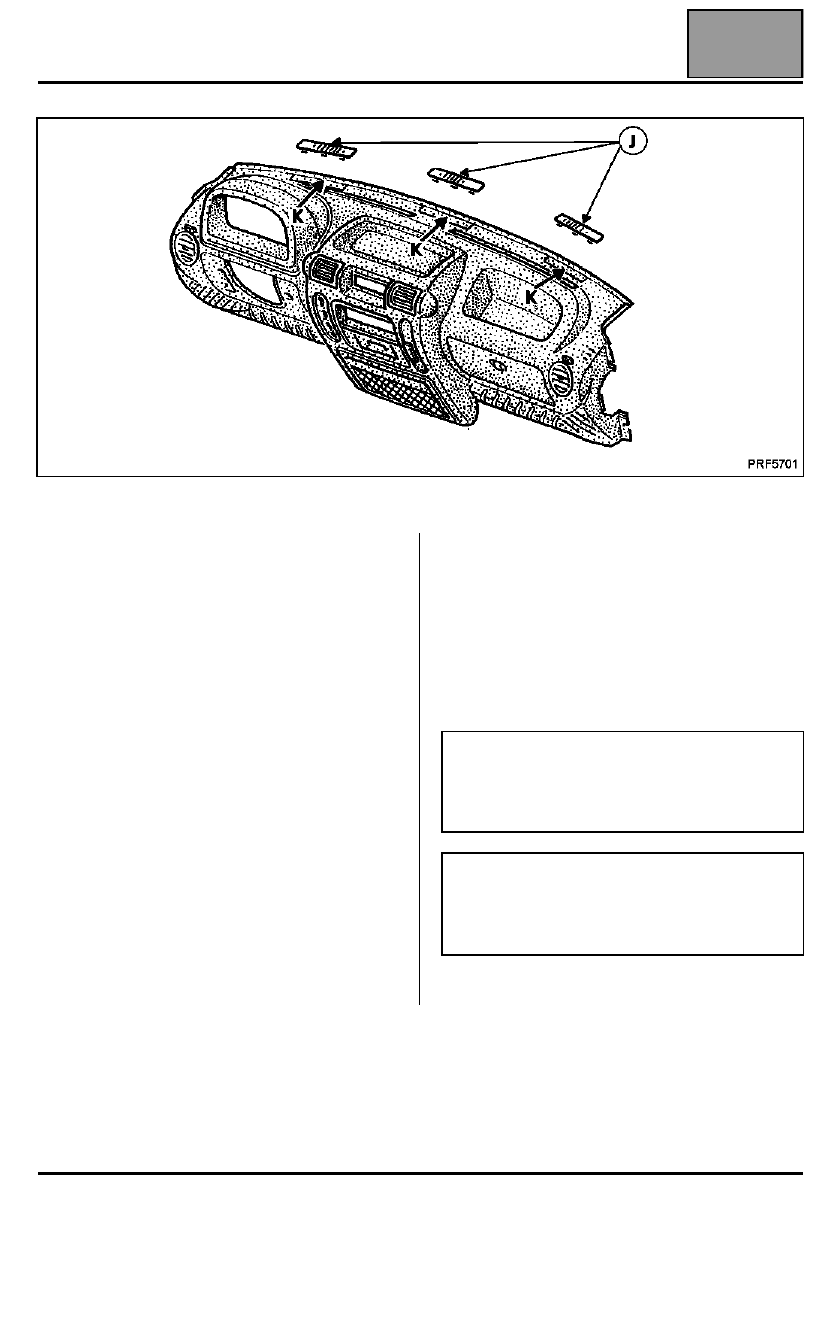

Extraer:
– las tres tapas superiores (J) con un destornillador

plano,

– los tres tornillos de fijación superiores del tablero de

bordo (K).

Desconectar los conectores de los altavoces.

Sacar el tablero de bordo del habitáculo.

PARTICULARIDADES DE LA REPOSICIÓN

Montaje del volante equipado de un cojín airbag

Asegurarse de que las ruedas siguen rectas y verificar
que el contactor giratorio sigue inmovilizado antes de
su montaje.

En caso de duda, seguir el método de centrado
descrito en el capítulo 88C "Airbag del conductor".

En cada extracción-reposición del volante, cambiar el
tornillo del volante (tornillo pre-encolado).

IMPORTANTE
Antes de volver a conectar el cojín del airbag del
conductor, es necesario aplicar el proceso de
control de funcionamiento del sistema (consultar
este proceso descrito en el capítulo 88C).

ATENCIÓN
Si no se respetan estas prescripciones podría
ocurrir una disfunción del funcionamiento normal de
los sistemas, incluyendo un activado intempestivo
de los mismos.

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos

83A

83A-6

Cuadro de instrumentos

EXTRACCIÓN - REPOSICIÓN

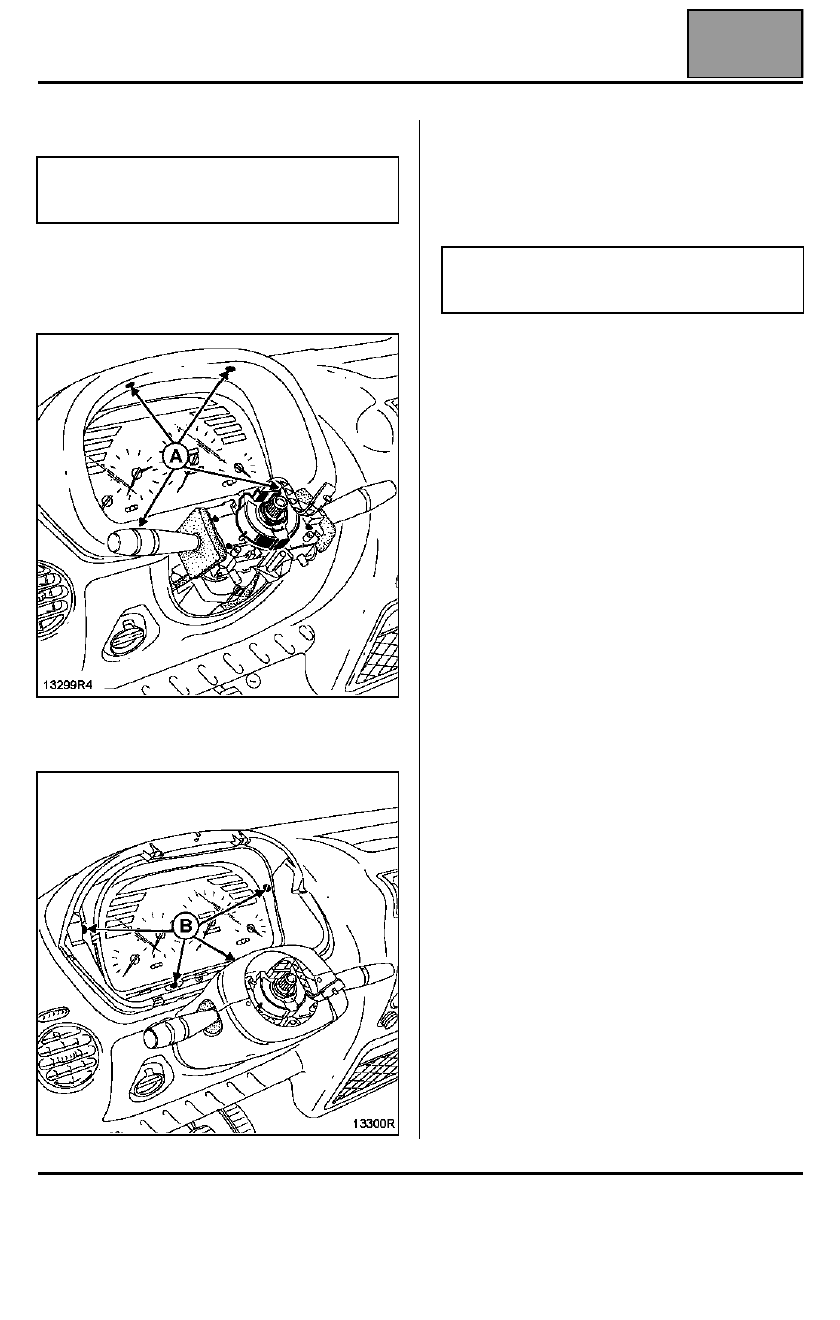

Desconectar la batería.

Desmontar los cuatro tornillos (A) y extraer la visera
del cuadro de instrumentos.

Desmontar los cuatro tornillos (B) y extraer el cuadro
de instrumentos.

DESMONTAJE

Se prohíbe formalmente abrir el cuadro de
instrumentos.

En caso de fallo, hay que sustituirlo.

PARTICULARIDAD de la REPOSICIÓN

Antes de conectar el cuadro de instrumentos,
comprobar el estado de los conectores y de sus
cables.

Encajar correctamente los conectores.

Verificar el funcionamiento de las informaciones dadas
por el cuadro de instrumentos.

Nota:
Para esta operación, no es necesario extraer el
volante ni las semi-coquillas.

Nota:
Tan sólo se puede sustituir el cristal de plástico
transparente.
