FUSIBLES

Fusibles y relés

81C

81C-1

181C

FUSIBLES

Fusibles y relés

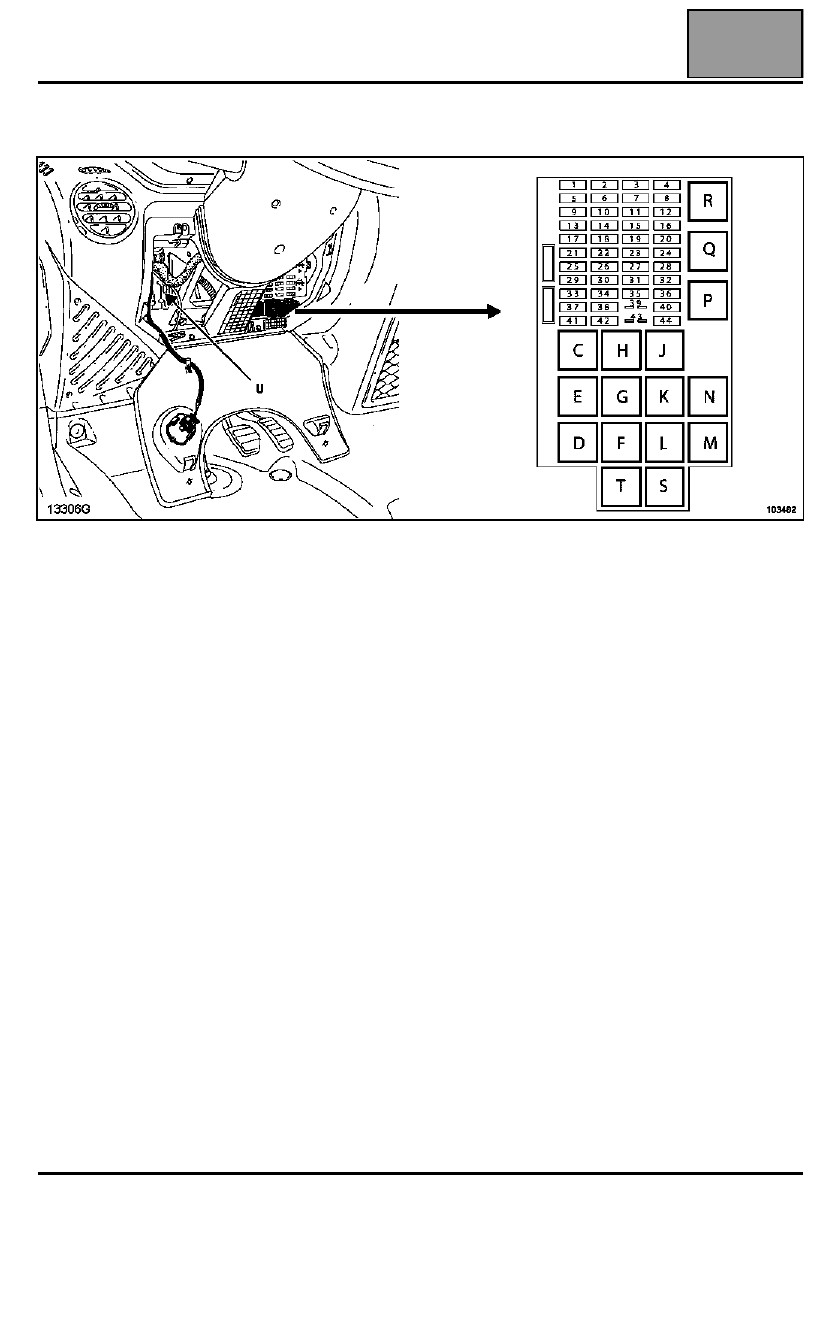

POSICIÓN Y AFECTACIÓN

Los relés están situados en la platina de fusibles bajo el volante. Para acceder a estos relés, abrir la portezuela de
la platina de fusibles.

C

Relé de las luces de precaución

D

Relé ventilador desembragable (motor S9W 208)

E

Temporizador parabrisas térmico

F

Relé resistencia deshielo retrovisores

G

Temporizador deshielo retrovisores

H

Chivato de olvido de iluminación

J

Cadenciador de limpiaparabrisas

K

Relé de alimentación después de contacto

M  Relé del compresor del acondicionador de aire (motor S9W 208)
P

Relé calculador de inyección

Q

Central de intermitencia

R

Temporizador lavafaros

S

Relé del compresor de climatización - recalentador filtro de combustible

T

Relé "Common Rail" embrague compresor del acondicionador de aire, bomba de cebado

U

Toma de diagnóstico

FUSIBLES

Caja de fusibles y relés

81C

81C-2

Caja de fusibles y relés

CAJA DE FUSIBLES Y RELÉS (BFR) (lado habitáculo)

Esta caja está situada en el habitáculo, en el lado del conductor.

Afectación de los fusibles (según el nivel de equipamiento)

Símbolos

Amperios

Designación

1
2
3
4
5
6
7
8
9

10
11

12
13

14
15
16
17
18
19
20
21
22
23
24

25
26

27

28
29

30

31

10
10
10
30
25
10
15
30

-

10

7,5

25
10

20

-

25

2

10

-

15
10

5

15

7,5

10

5

7,5

-

15

20

15

Alimentación disponible (+ antes de contacto)
Cajetín de seguridad de toma de movimiento
Alimentación disponible (+ después de contacto)
Relé de la bomba modulador de antibloqueo de ruedas
Relé del recalentador del filtro de combustible
Luz izquierda de carretera - Testigo de las luces de carretera
Plafonier - Reloj del cronotaquígrafo
Fusible de potencia
Disponible
Luz derecha de carretera
Luz trasera de niebla - Testigo de luces de niebla - Iluminación derecha placa de
matrícula
Calculador de inyección
Relé bujía "FLAMSTART" - Captador de posición de pedal embrague - Luces de
stop - Ralentí acelerado
Relé del recalentador del filtro de combustible
Disponible
Cajetín de bloqueo centralizado
Antiarranque electrónico
Toma de diagnóstico
Disponible
Mando luz de precaución
Alimentación disponible (+ antes de contacto)
Calculador de antibloqueo de ruedas
Bocina sonora
Luz de posición derecha - Luces de plantilla lateral derecha - Iluminación
instrumentos tablero de bordo
Alimentación disponible (+ después de contacto)
Relé deshielo luneta - Testigo retrovisores y parabrisas térmico - Relé deshielo
retrovisores - Relé temporizado deshielo parabrisas
Luz de posición izquierda - Luces de plantilla lateral izquierda - Iluminación
instrumentos tablero de bordo - Iluminación izquierda placa de matrícula - Central de
intermitencia
Disponible
Relé de seguridad antibloqueo de ruedas - Asiento calefactante del conductor -
Asiento del pasajero
Bujías de precalentamiento - Calculador Recirculación de los gases de escape - Relé
de ralentí acelerado
Mando limpiaparabrisas - Lavaparabrisas - Cadenciador limpiaparabrisas

FUSIBLES

Caja de fusibles y relés

81C

81C-3

Afectación de los fusibles (según el nivel de equipamiento) (continuación)

Símbolos

Amperios

Designación

32
33
34
35
36

37
38
39
40
41
42
43
44
45
46

10
25
20
30
10

25

7,5

-

20
10
15

-

25
40
40

Motores reglaje faros derechos - Luz derecha de cruce
Motor elevalunas del pasajero
Calculador de inyección - Electroválvula "FLAMSTART" - Luces de marcha atrás
Mando de la ventilación - Aerotermo
Luz izquierda de cruce - Testigo de las luces de cruce - Motor de reglaje faros
izquierdos - Relé temporizado lavafaros
Motor elevalunas del conductor
Relé alimentación después de contacto
Shunt diagnóstico recirculación de los gases de escape
Auto-radio - Ventilador desembragable - Acondicionador de aire
Retrovisores térmicos
Fusibles de potencia
Shunt diagnóstico inyección
Encendedor
Alimentación disponible (antiniebla) - Mando iluminación - Aerotermo
Deshielo luneta trasera - Retrovisores térmicos

FUSIBLES

Cajetín de interconexión del motor

81C

81C-4

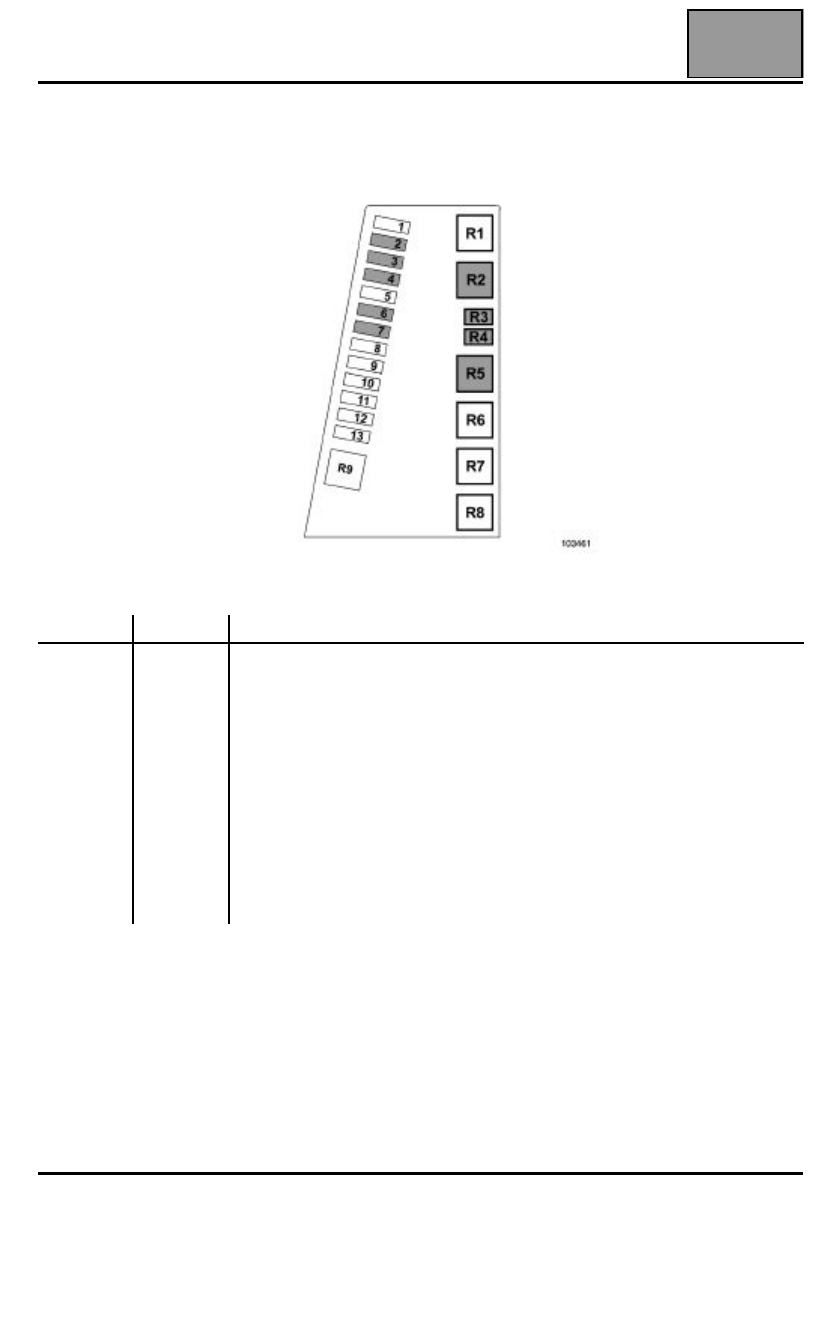

Cajetín de interconexión del motor

CAJETÍN DE INTERCONEXIÓN MOTOR (BIM) (lado motor)

La caja de fusibles está situada a la izquierda en el compartimiento del motor.

Afectación de los fusibles (según el nivel de equipamiento)

Símbolos

Amperios

Designación

1
2

3

4
5
6
7
8
9

10
11
12

60
70

60

70
30
30
40
30

-

30

-

70

Calculador "Common Rail" / Electroválvula "FLAMSTART" / Luces de marcha atrás /
Auto-radio / Ventilador desembragable / Acondicionador de aire / Shunt diagnóstico
"Common Rail"
Calculador "Common Rail" / Captador de posición pedal embrague / Relé quemador
"FLAMSTART" Luces de stop (S9W208)
Relé recalentador filtro de combustible (S9W208)
Bomba lavafaros
Calculador "Common Rail"
Recalentador filtro de combustible
Cajetín de precalentamiento
No utilizada
Calculador de antibloqueo de ruedas
No utilizada
Deshielo parabrisas
