Renault Master propulsion. Manual - parte 38

CALEFACCIÓN

Cajetín repartidor

61A

61A-9

Extraer:
– el conjunto manecillas de mando,
– la tapa inferior de la columna de dirección,
– los tornillos de fijación de las tapas superiores del

tablero de bordo,

– el cuadro de instrumentos.

Desconectar los altavoces.

Extraer el tablero de bordo.

Soltar la moqueta del suelo.

Extraer:
– los tornillos de fijación de las patillas de refuerzo,
– el pasador bloque grupo motoventilador - viga de

calefacción.

Sacar hacia atrás la viga de calefacción.

Extraer el tubo de agua.

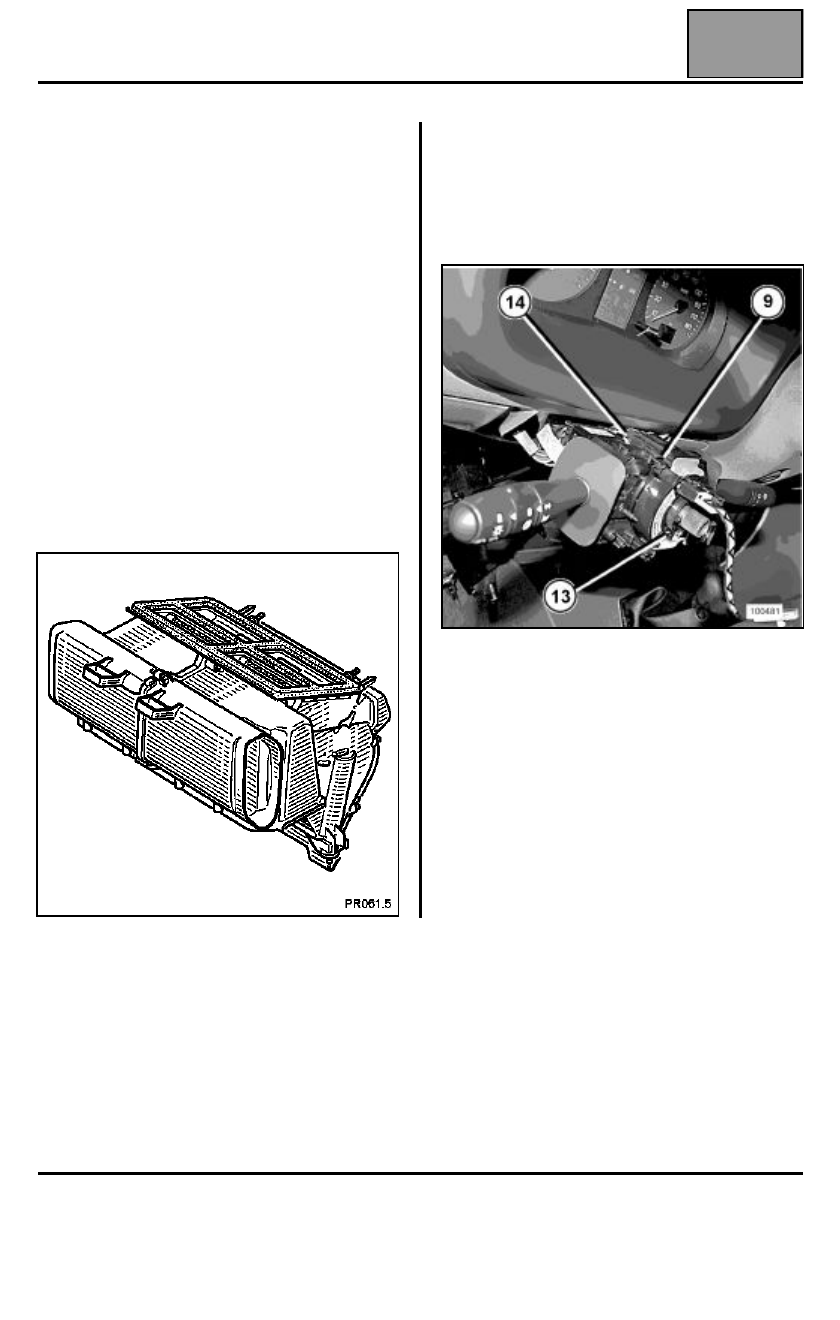

Sacar el cajetín repartidor.

REPOSICIÓN DEL TABLERO DE BORDO

Particularidades del contactor giratorio

Asegurarse de que las ruedas estén rectas.

Colocar el contactor giratorio (13).

NOTA: los espolones del contactor deben estar
correctamente introducidos en el dispositivo de
inmovilización sobre la columna de dirección.

Conectar el conector (14).

CALEFACCIÓN

Cajetín repartidor

61A

61A-10

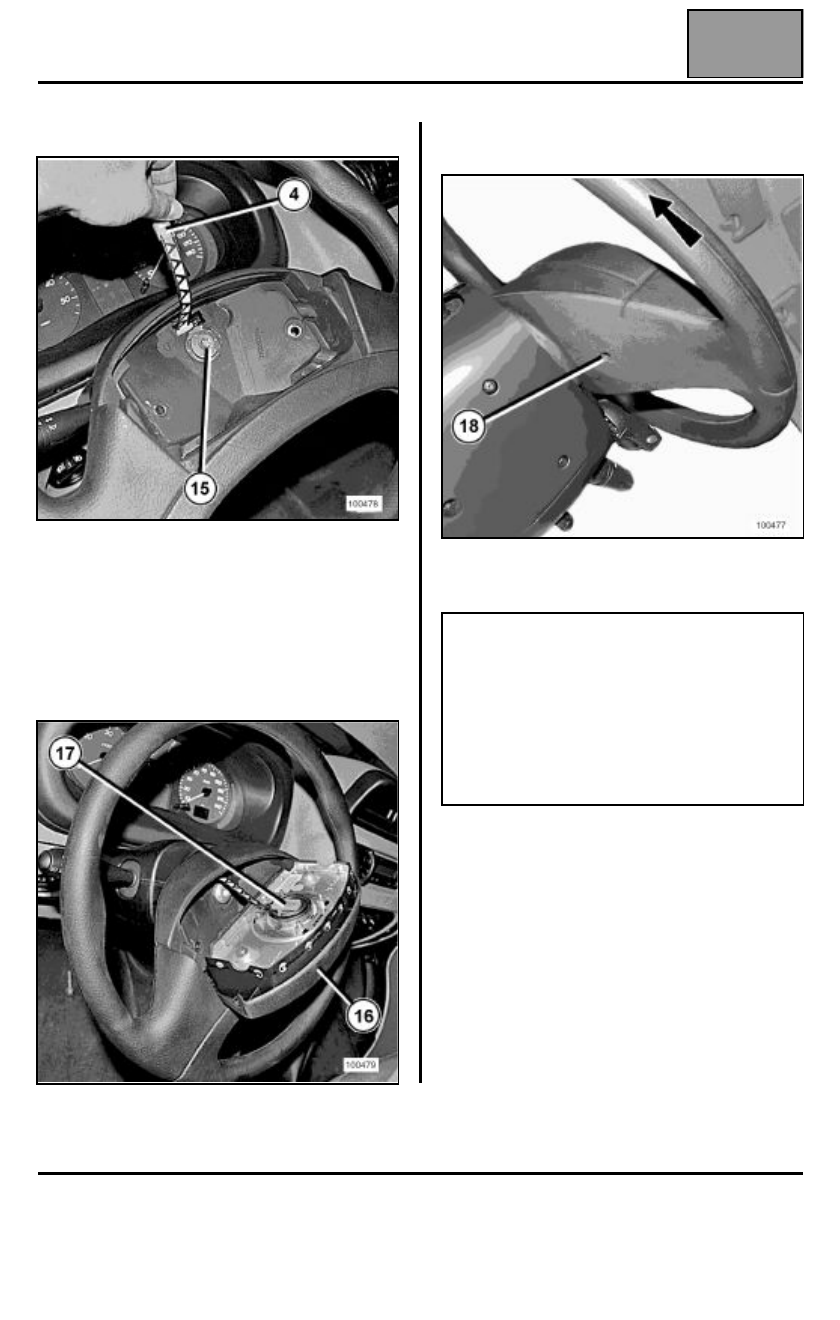

Particularidades del volante

Sustituir imperativamente el tornillo del volante (15)
después de cada desmontaje y apretarlo al par
de 4,5 daN.m.

Particularidades del airbag del conductor

Colocar el módulo del airbag (16).

Conectar el conector (17).

Apretar los tornillos (18) de fijación del módulo del
airbag.

IMPORTANTE: tras la reposición del cojín del
airbag, es necesario aplicar el proceso de control de
funcionamiento del sistema:

●

desbloquear la caja electrónica mediante el útil de
diagnóstico,

●

poner la llave del contactor anti-robo en posición
contacto,

●

salir de la cabina y prohibir su acceso,

●

conectar la batería (el testigo del airbag debe
apagarse al cabo de 10 segundos).

CALEFACCIÓN

Cajetín de resistencias

61A

61A-11

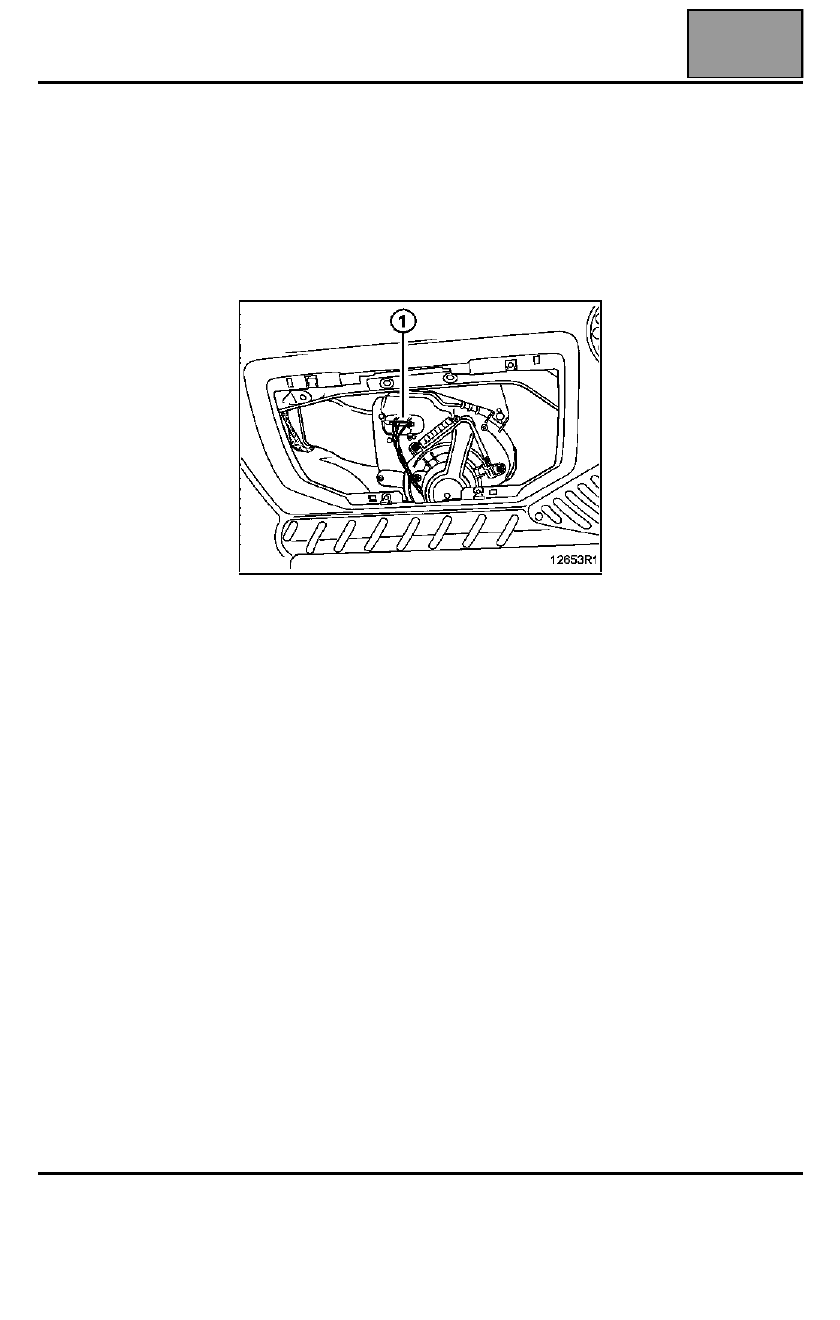

Cajetín de resistencias

EXTRACCIÓN

Desconectar la batería.

Extraer el guardaobjetos.

Desconectar el conector de alimentación.

Extraer el cajetín de resistencias.

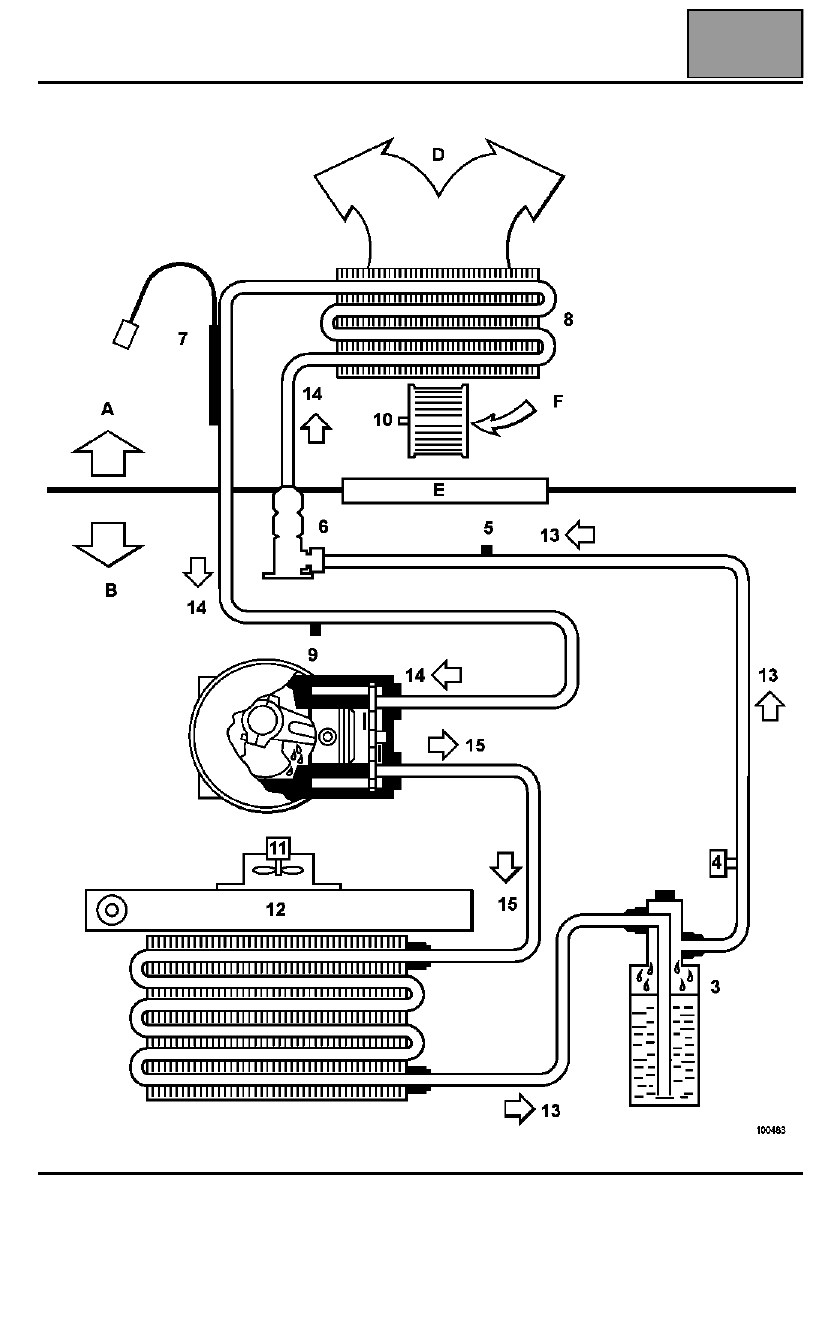

ACONDICIONADOR DE AIRE

Generalidades

62A

62A-1
