CALEFACCIÓN

Cuadro de mando

61A

61A-1

161A

CALEFACCIÓN

Cuadro de mando

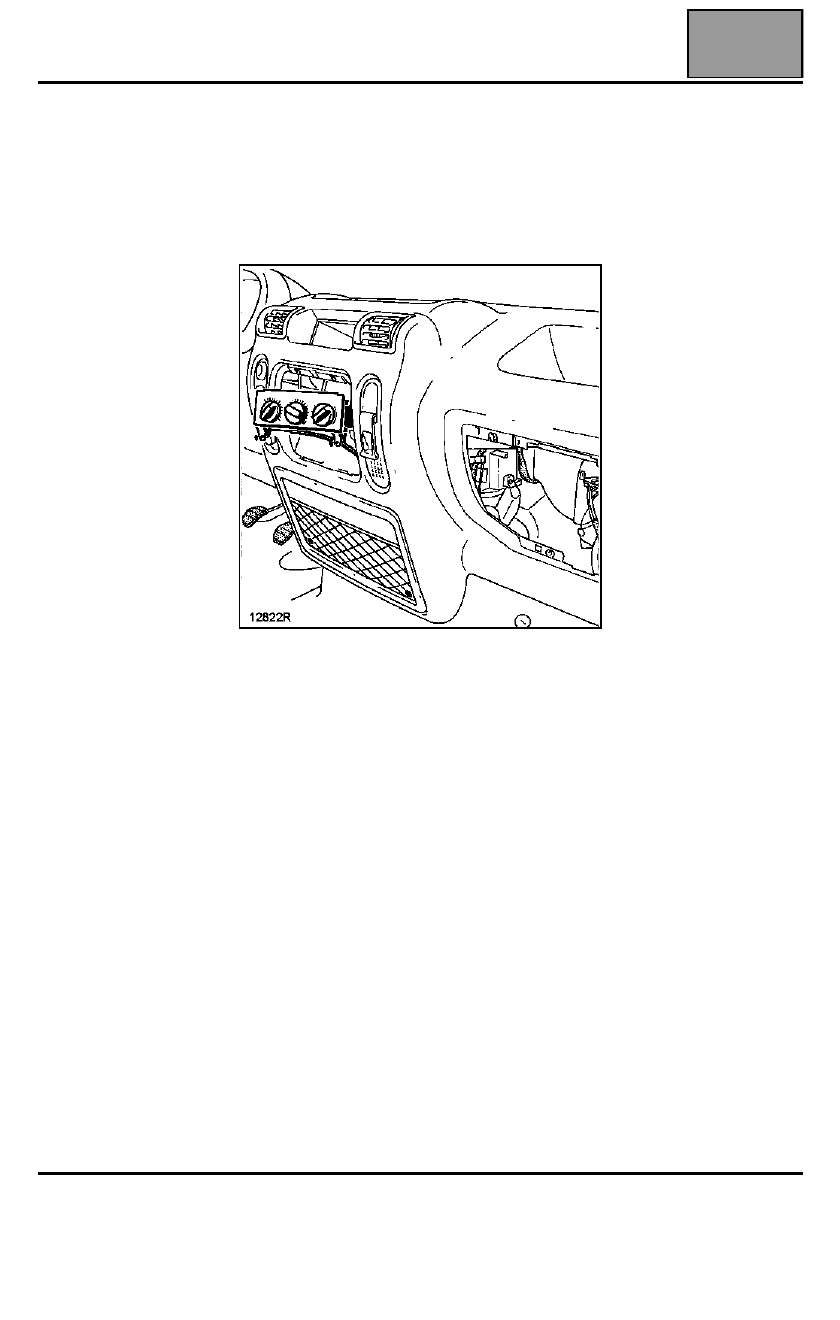

EXTRACCIÓN

Desconectar la batería.

Extraer:
– el cenicero,
– el cuadro de mando,

– los dos tornillos de fijación del cuadro de mando en

el tablero de bordo.

Desconectar:
– el conector del cuadro de mando,
– los cables de mando de los brazos de los giradores.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Verificar el reglaje de los mandos de reparto de aire y
de mezcla de aire (ver operación "Cables de
mandos").

CALEFACCIÓN

Cables de mando

61A

61A-2

Cables de mando

EXTRACCIÓN

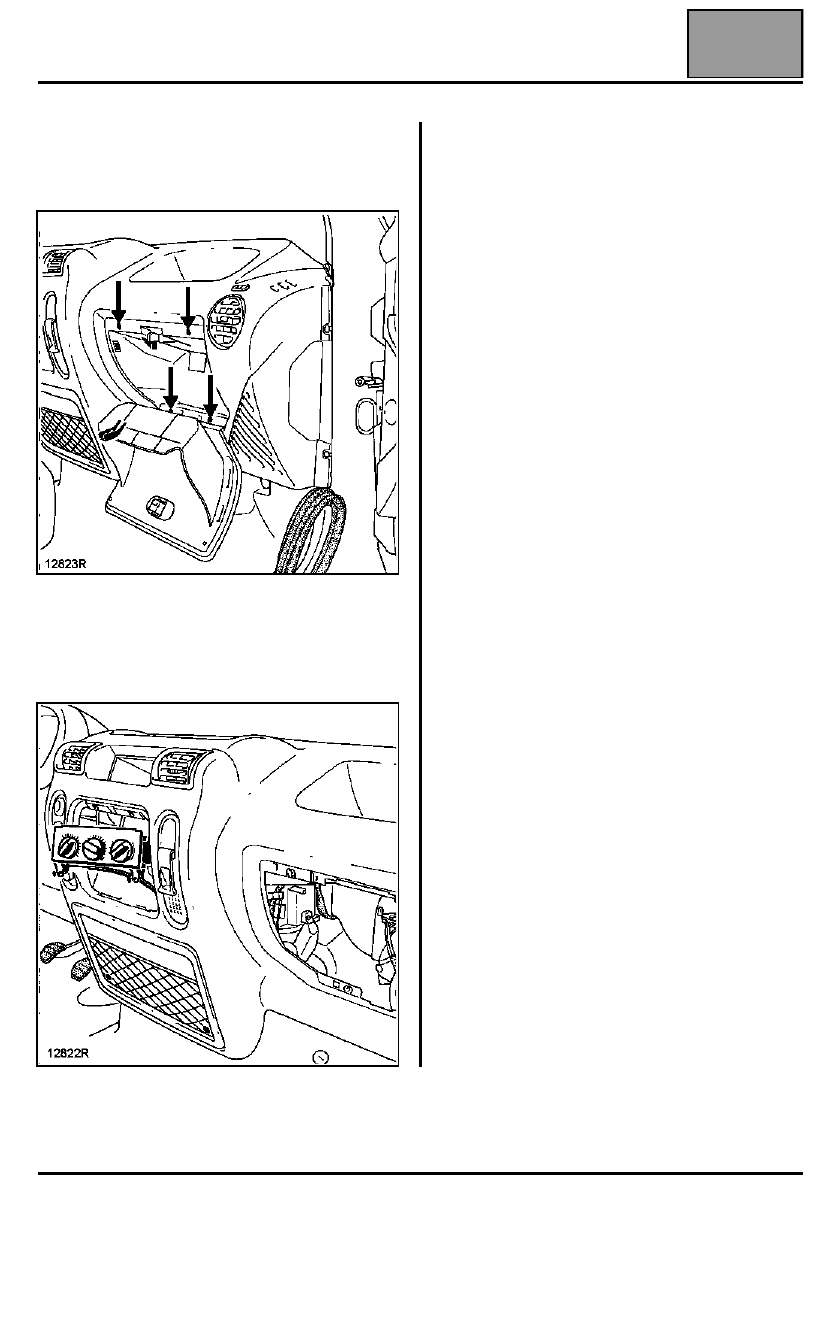

Extraer:
– el portaobjetos,

– el cenicero,
– el cuadro de mando,
– el conector del cuadro de mando,
– los cables del cuadro de mando,
– el cable del cajetín repartidor.

PARTICULARIDADES

Para facilitar la extracción de los cables, girar la funda
para liberarla de la grapa.

Marcar la posición de las fundas con respecto a las
grapas.

REPOSICIÓN

Acompañar el cable por el emplazamiento del cuadro
de mando.

Proceder en el sentido inverso de la extracción.

REGLAJE

Colocar el cable en el cuadro de mando y dejarlo libre
de la trampilla del cajetín repartidor.

Colocar el girador y la trampilla asociados haciendo
tope.

Introducir el cable en la trampilla y grapar la funda.

CALEFACCIÓN

Grupo motoventilador

61A

61A-3

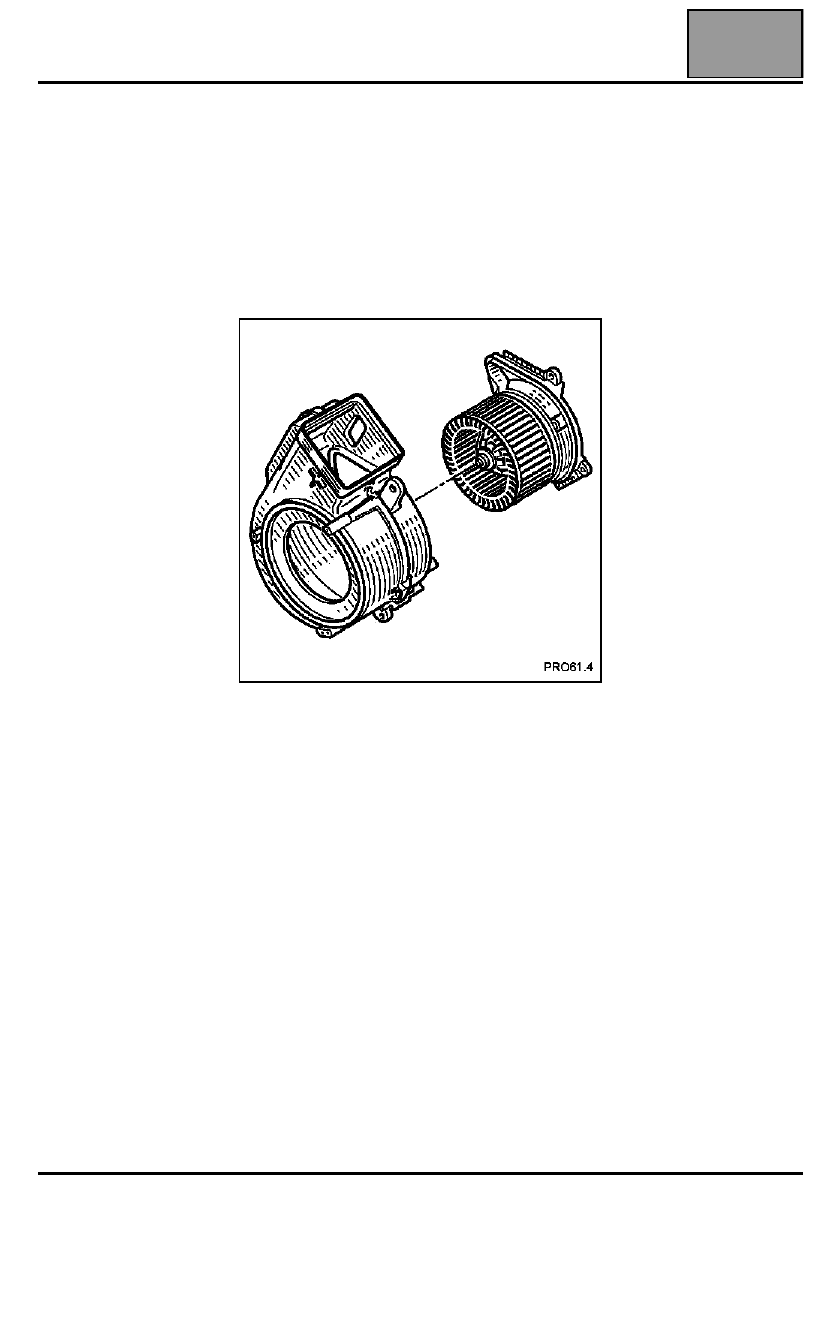

Grupo motoventilador

EXTRACCIÓN

Desconectar la batería.

Extraer el guardaobjetos.

Desconectar el conector de alimentación.

Quitar los tornillos de fijación del grupo
motoventilador.

Sacar el grupo motoventilador por la parte inferior.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

CALEFACCIÓN

Motor de reciclaje de aire

61A

61A-4

Motor de reciclaje de aire

Para mejorar la calefacción, el mando del motor de
reciclaje de aire se obtiene cuando la calefacción está
a fondo con una velocidad de ventilación.

EXTRACCIÓN

Desconectar la batería.

Extraer el guardaobjetos.

Desconectar el conector de alimentación.

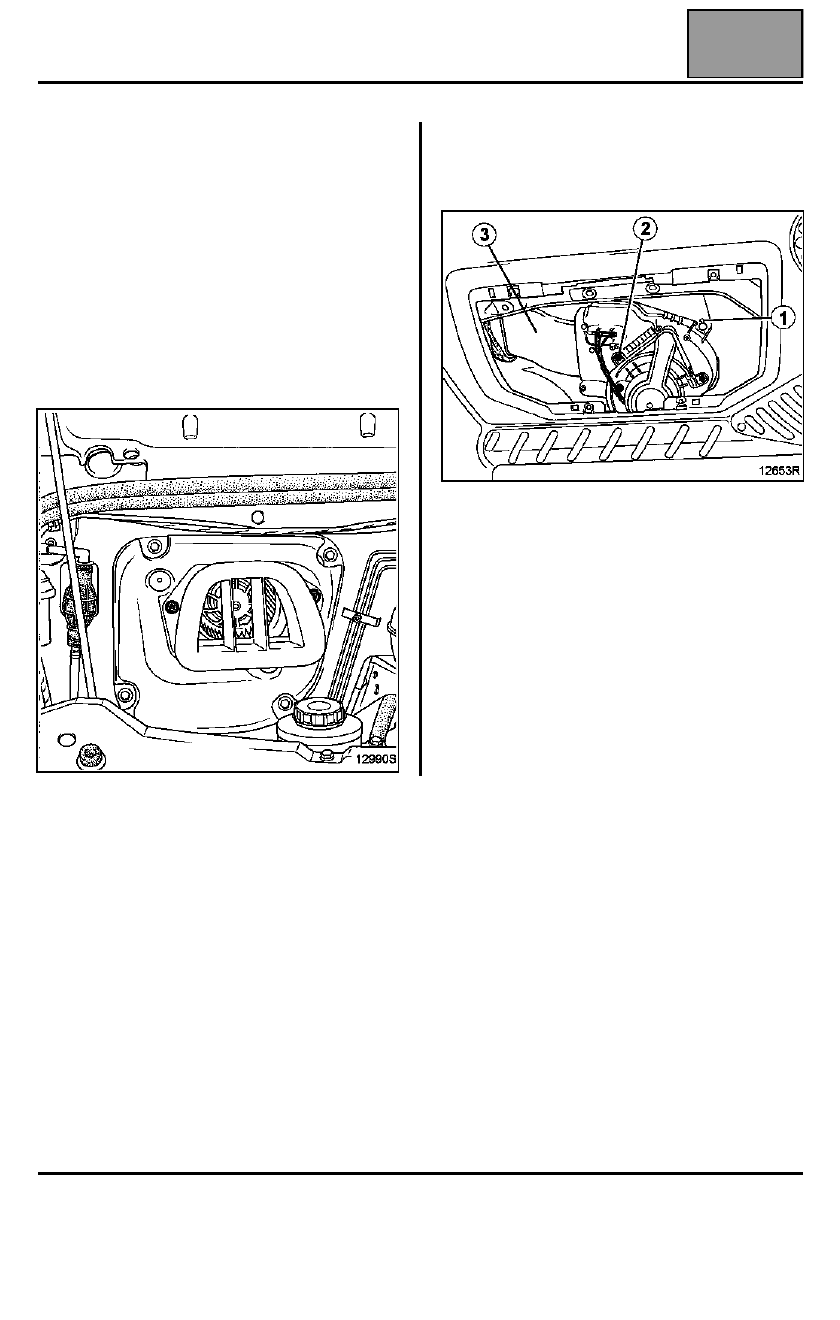

Quitar los dos tornillos de la rejilla de entrada de aire
en el salpicadero.

Extraer:
– el pasador de fijación (1),
– los tornillos de fijación (2),
– la boca de llegada de aire (3),

– los tornillos de fijación del motor de reciclaje de aire.

REPOSICIÓN

Colocar la trampilla en posición toma de aire exterior.

Introducir el piñón del motor en el piñón de la trampilla
para bloquear la trampilla en su posición.

En esta etapa, verificar el correcto funcionamiento.

Proceder en el sentido inverso de la extracción.
