MANDOS DE ELEMENTOS MECÁNICOS

Mando externo de velocidades

37A

37A-4

Mando externo de velocidades

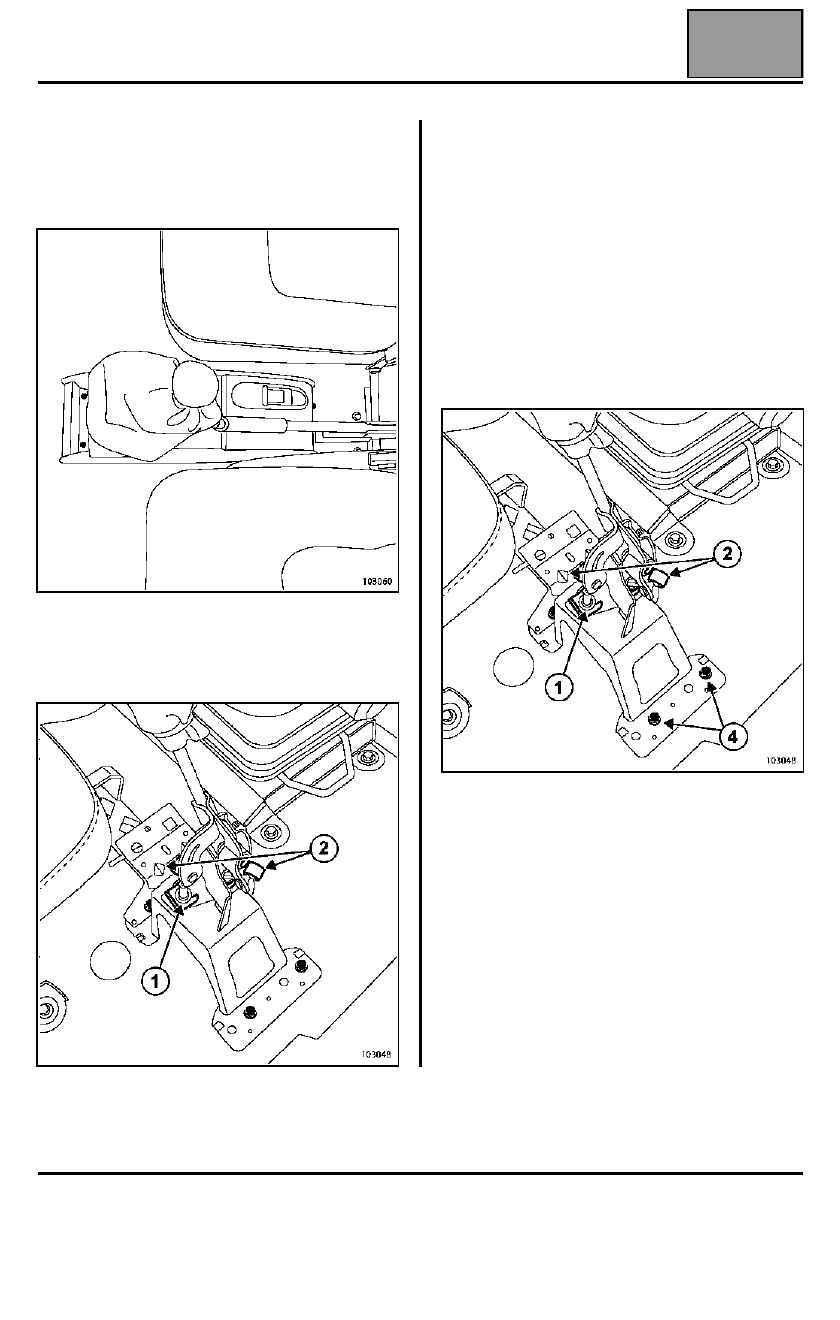

EXTRACCIÓN DEL CAJETÍN DE MANDO

Desconectar la batería.

Extraer la consola de la palanca de velocidades.

Extraer:
– las grapas (1) de los cables en el cajetín.

Desconectar las rótulas (2).

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NO ENGRASAR LAS RÓTULAS.

EXTRACCIÓN DE LOS CABLES DE PASO Y DE
SELECCIÓN DE VELOCIDADES

Extraer:
– la consola central,
– las rótulas (2) de los cables del mando de

velocidades,

– las grapas (1) de los cables en la pletina,
– las dos tuercas (4).

Lado compartimiento del motor

Extraer:
– el protector de la caja de velocidades,
– las rótulas y las grapas de los cables en la caja de

velocidades.

Soltar los cables por el compartimiento del motor.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NO ENGRASAR LAS RÓTULAS.

MANDOS DE ELEMENTOS MECÁNICOS

Reglaje del freno de aparcamiento

37A

37A-5

Reglaje del freno de aparcamiento

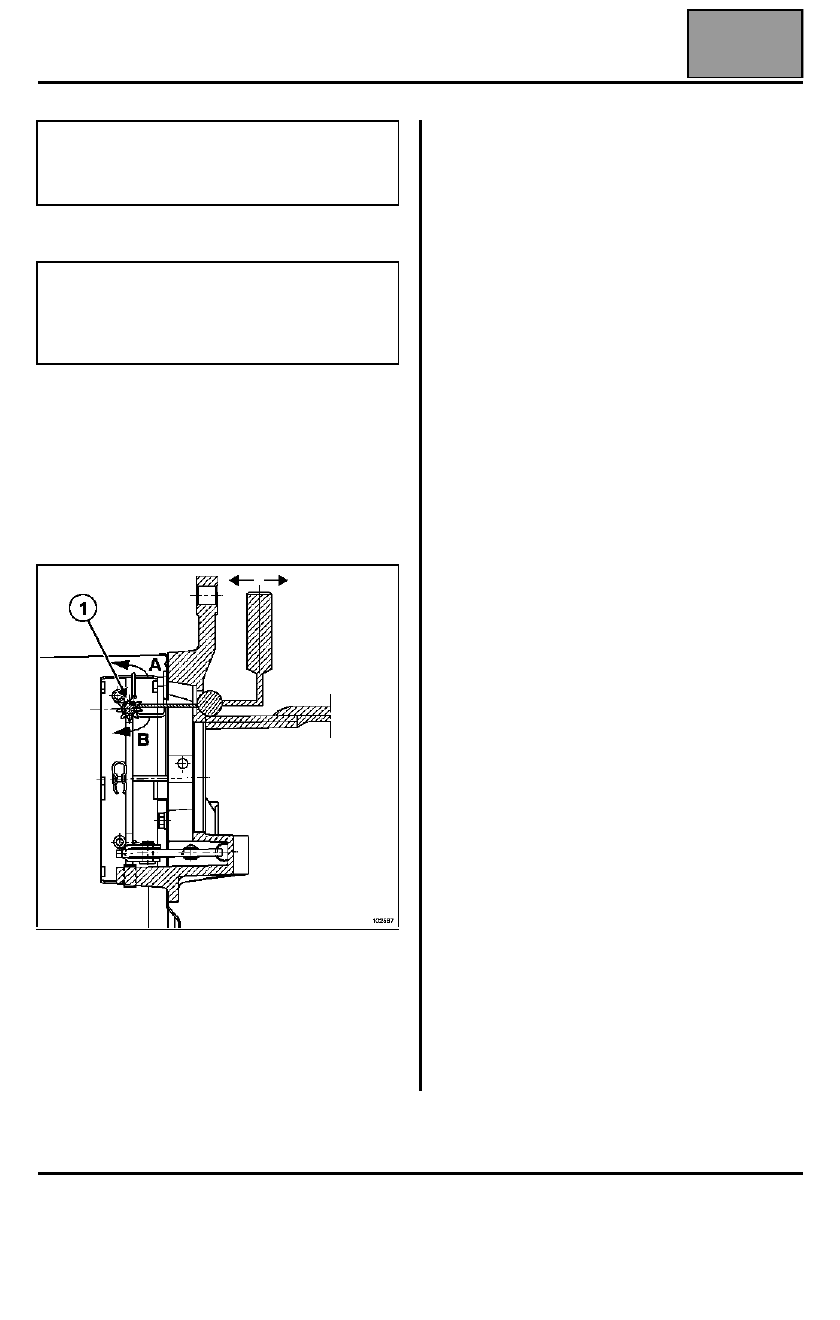

PROCESO DE REGLAJE

Colocar el vehículo sobre borriquetas para que las
ruedas traseras estén colgando.

Extraer el tapón de acceso a la moleta de reglaje.

Actuar sobre la moleta de reglaje (1), mediante el útil
de reglaje (Referencia RVI: 5000262487) de modo
que se separen las mordazas hasta que el disco ya no
pueda girarse con la mano.

Reglar el cable del freno de aparcamiento para la
rueda izquierda:
– hacia A para destensar el freno de aparcamiento,
– hacia B para tensar el freno de aparcamiento.

Inversamente, para la rueda derecha:
– hacia A para tensar el freno de aparcamiento,
– hacia B para destensar el freno de aparcamiento.

Posicionar, en la cabina, la palanca de freno de
aparcamiento en el 3

er

 diente.

Actuar sobre el tensor, debajo del vehículo, tensando
el cable hasta que el disco ya no pueda girarse con la
mano.

Accionar varias veces la palanca del freno de
aparcamiento para que todos los elementos se
coloquen en su sitio.

Posicionar la palanca del freno de aparcamiento en el
4

o

 diente.

Verificar que el disco ya no pueda girarse con la mano.
En caso contrario, repetir la operación.

Bloquear la contra-tuerca del tensor.

Nota:
Si los discos traseros y el freno de aparcamiento son
sustituidos al mismo tiempo, no hay que efectuar
ningún reglaje, salvo en el cable.

Nota:
Si sólo se sustituye un freno de aparcamiento,
verificar antes de realizar la operación que el
extremo del cable esté correctamente posicionado y
enganchado a su palanca respectiva.

MANDOS DE ELEMENTOS MECÁNICOS

Compensador de frenado

37A

37A-6

Compensador de frenado

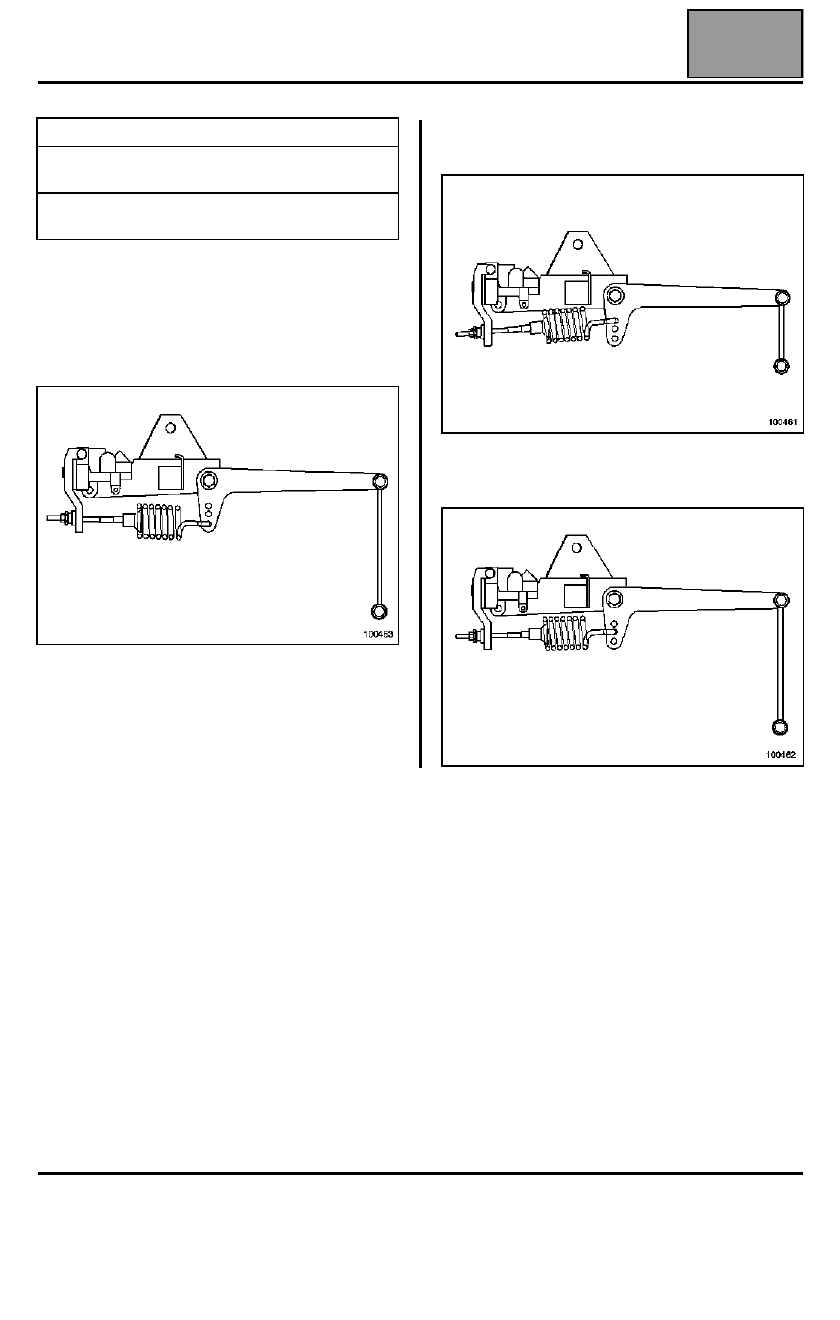

Según el montaje, respetar el punto de enganche del
muelle en la palanca para asegurar el correcto
funcionamiento del compensador.

Punto de enganche del muelle en el vehículo
equipado con la suspensión trasera parabólica.

Punto de enganche del muelle en el vehículo
equipado con suspensión trasera parabólica rebajada.

Punto de enganche del muelle en el vehículo furgón
5,5 T.

Utillaje especializado indispensable

Fre. 244-03

Manómetro para controlar el circuito
de frenado

Fre. 1085-01

Manómetro de control del circuito de
frenado

MANDOS DE ELEMENTOS MECÁNICOS

Compensador de frenado

37A

37A-7

REGLAJE

1 - Método con toma de presión

Para este método, utilizar la placa de valor situada
sobre el soporte del asiento del conductor.

Utilizando unas básculas, anotar la carga  P bajo el eje
trasero del vehículo.

En un estribo delantero, conectar un manómetro (P1)
en lugar del tornillo de purga.

En un estribo trasero, conectar un manómetro (P2) en
lugar del tornillo de purga.

Purgar el circuito de frenado.

Pisar el pedal de freno hasta obtener la presión
P1 = 130 bares.

Anotar la presión indicada en P2 y compararla con la
que viene indicada en la placa correctora en función
de la carga P.

Reglar el limitador si es necesario.

Si es posible, efectuar diferentes medidas con
diferentes cargas sobre el eje trasero.

Después de los reglajes, sustituir los manómetros por
los tornillos de purga y purgar el circuito hidráulico del
freno.

Efectuar el reglaje, sin accionar el pedal de freno.

2 - Método con medida del alargamiento del muelle

Para este método simplificado, utilizar el diagrama
que corresponde al vehículo.

Los diferentes disfuncionamientos anexos al circuito
de frenado (fatiga de la suspensión, bieleta combada,
etc.) no se tienen en cuenta.

Utilizando unas básculas, anotar la carga P bajo el eje
trasero del vehículo.

Medir el alargamiento del muelle A respecto a la placa
de valor.

Reglar el limitador, si es necesario.

Si es posible, efectuar diferentes medidas con
diferentes cargas sobre el eje trasero.

En caso de incertidumbre, consultar el método de las
presiones.

Efectuar el reglaje, sin accionar el pedal de freno.
