VALORES Y REGLAJES DE LOS TRENES RODANTES

Frenos

07B

07B-2

Frenos

Vehículo

Espesor discos (en mm)

Espesor discos (en mm)

Alabeo máximo

del disco (mm)

Adelante

Atrás

Normal

Mínimo

Normal

Mínimo

3,5 a 5 T

22

19

22

19

0,02

5,5 a 6,5 T

26

23

Vehículo

Espesor guarnecidos (en mm) (soporte incluido)

Líquido de

frenos

Adelante

Atrás

Nueva

Mínimo

Nueva

Máximo

TODOS LOS

TIPOS

20

7

20

7

SAE J 1703

DOT 4

VALORES Y REGLAJES DE LOS TRENES RODANTES

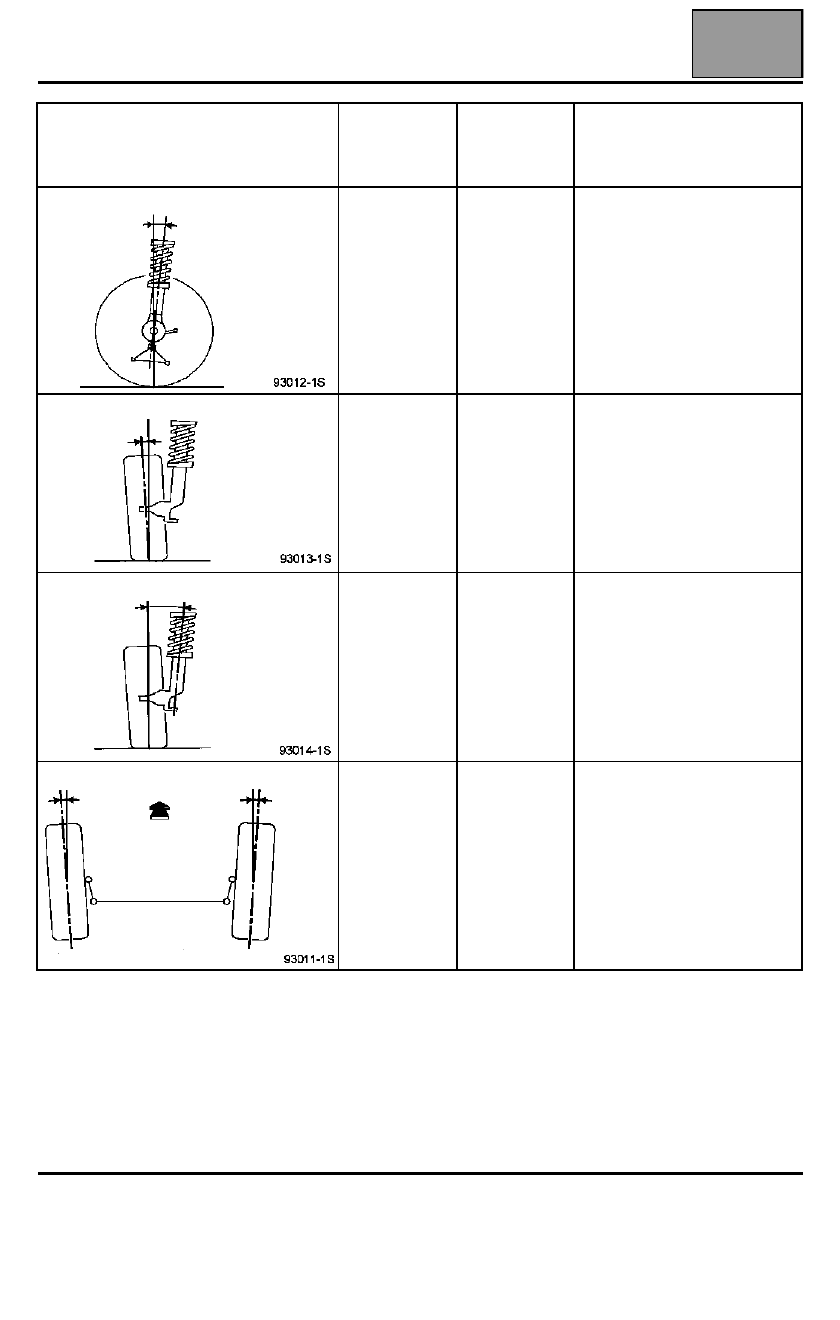

Valores de control del tren delantero

07B

07B-3

Valores de control del tren delantero

ÁNGULOS

VALORES

POSICIÓN

DEL TREN

DELANTERO

(mm)

REGLAJE

AVANCE

6

°

12'

±

 20'

En vacío

No regulable

CAÍDA

1

°



±

 20'

En vacío

No regulable

PIVOTE

6

°

45'

±

 5'

En vacío

No regulable

PARALELISMO

-0

°

25'

En vacío

Reglaje por rotación de la barra
de acoplamiento.

Motor y periféricos
