GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del respaldo de la primera fila

78

178

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del respaldo de la primera fila

EXTRACCIÓN del respaldo 1/3

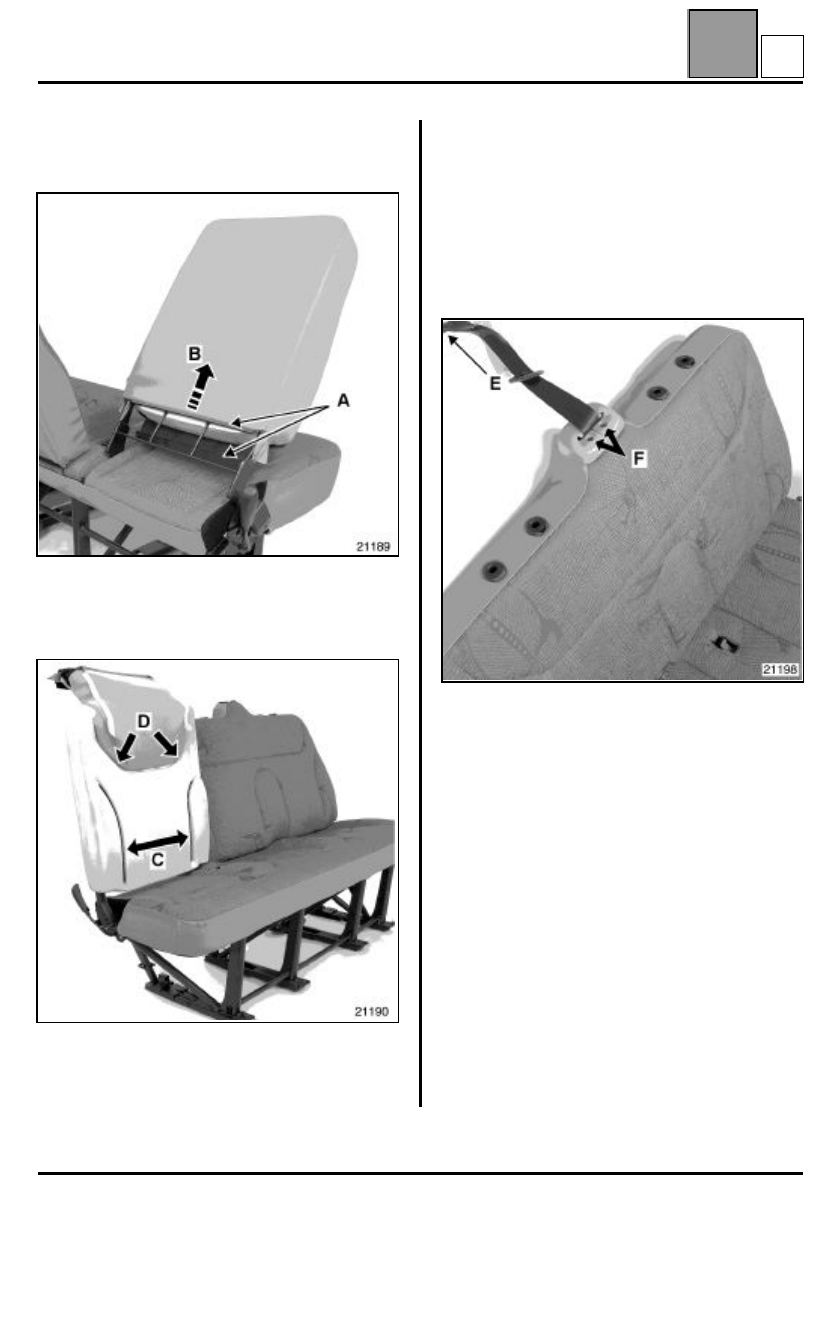

Soltar las dos tapas de las guías del apoyacabezas.

Sacar:
– las bandas de retención (A) de la cofia,
– la cofia con su espuma (B).

En el caso de extracción de la cofia únicamente:

Sacar las bandas de retención (A) de la cofia.

Abatir simultáneamente la parte delantera y la parte
trasera de la cofia hacia la parte superior del respaldo,
la cofia se sujeta mediante velcro (C) en la parte
delantera del respaldo.

Cortar las grapas en (D).

Soltar la cofia del respaldo 1/3.

EXTRACCIÓN del respaldo 2/3

Extraer:
– el tornillo de fijación del cinturón (E), bajo la

banqueta,

– los dos tornillos (F) de la tapa superior,
– la tapa.

Soltar las cuatro tapas de las guías del apoyacabezas.

78-1

A

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del respaldo de la primera fila

78

78-2

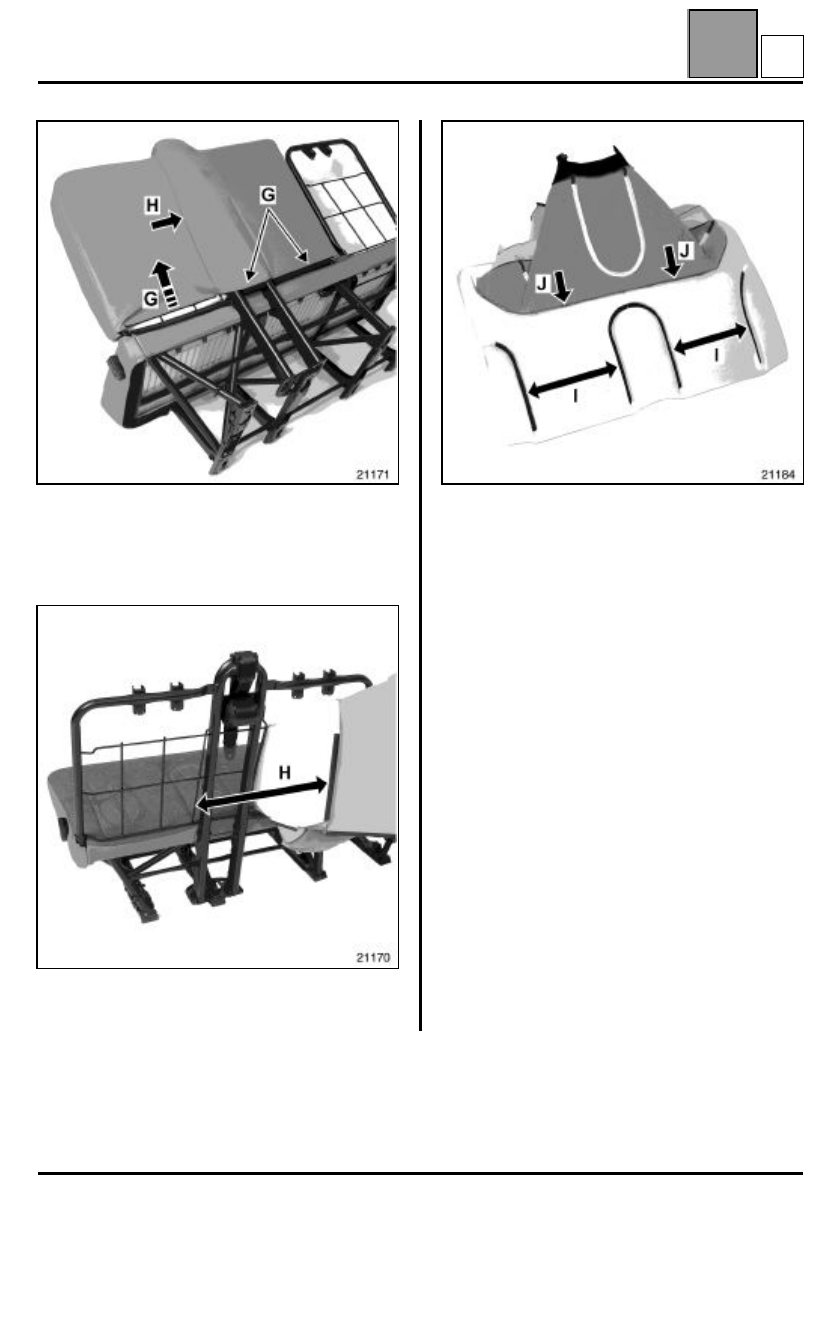

Sacar:
– las bandas de retención (G), delantera y trasera de

la cofia del respaldo,

– la banda de retención (H) (ver foto siguiente).

Abatir simultáneamente la parte delantera y la parte
trasera de la cofia hacia la parte superior del respaldo.

La cofia se sujeta mediante velcro en (I).

Cortar las grapas en (J).

Soltar la cofia.

A

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del respaldo de la segunda fila

78

78-3

Guarnecido del respaldo de la segunda fila

EXTRACCIÓN

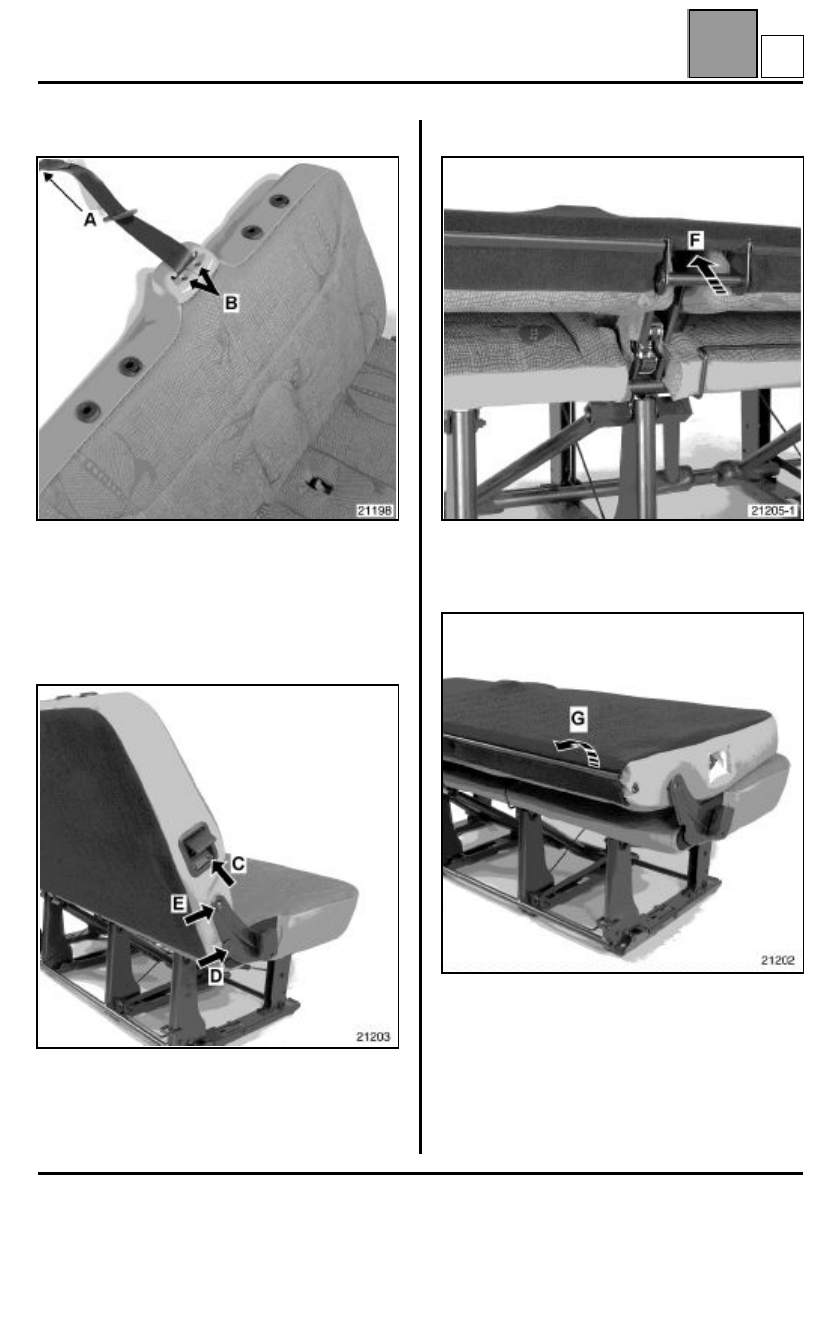

Extraer:
– el tornillo de fijación del cinturón (A) bajo la

banqueta,

– los dos tornillos (B) de la tapa superior,
– la tapa.

Soltar las seis tapas de las guías del apoyacabezas.

Extraer:
– los tres tornillos de fijación de la paleta (C), después

desacoplar el cable,

– los dos tornillos y sus separadores (D) de tope del

respaldo,

– los dos tornillos (E) de fijación del respaldo.

Abatir el respaldo, después sacar:
– la banda de retención (F) a la altura de la

articulación,

– la banda de retención (G) de la cofia del respaldo.

B

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del respaldo de la segunda fila

78

78-4

Abatir simultáneamente la parte delantera y la parte
trasera de la cofia hasta media altura.

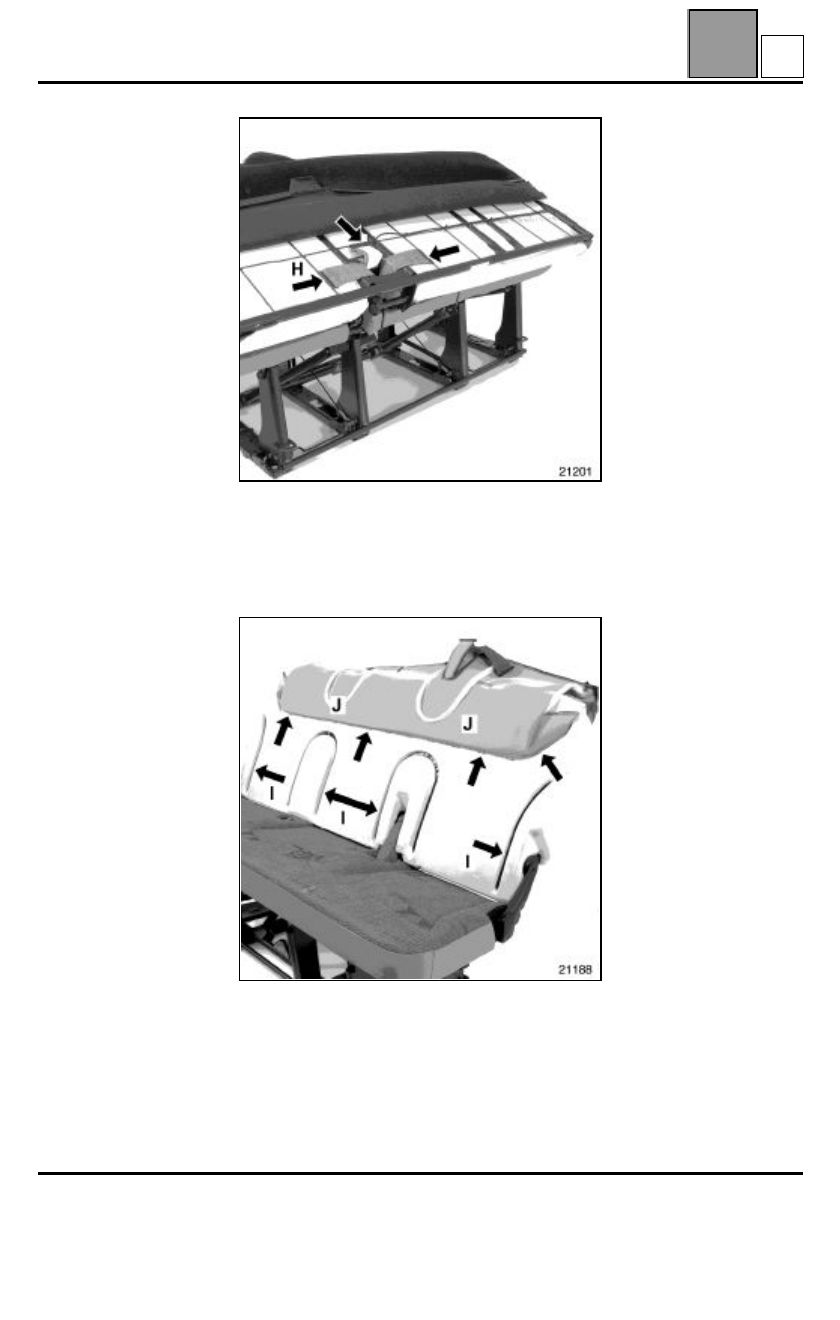

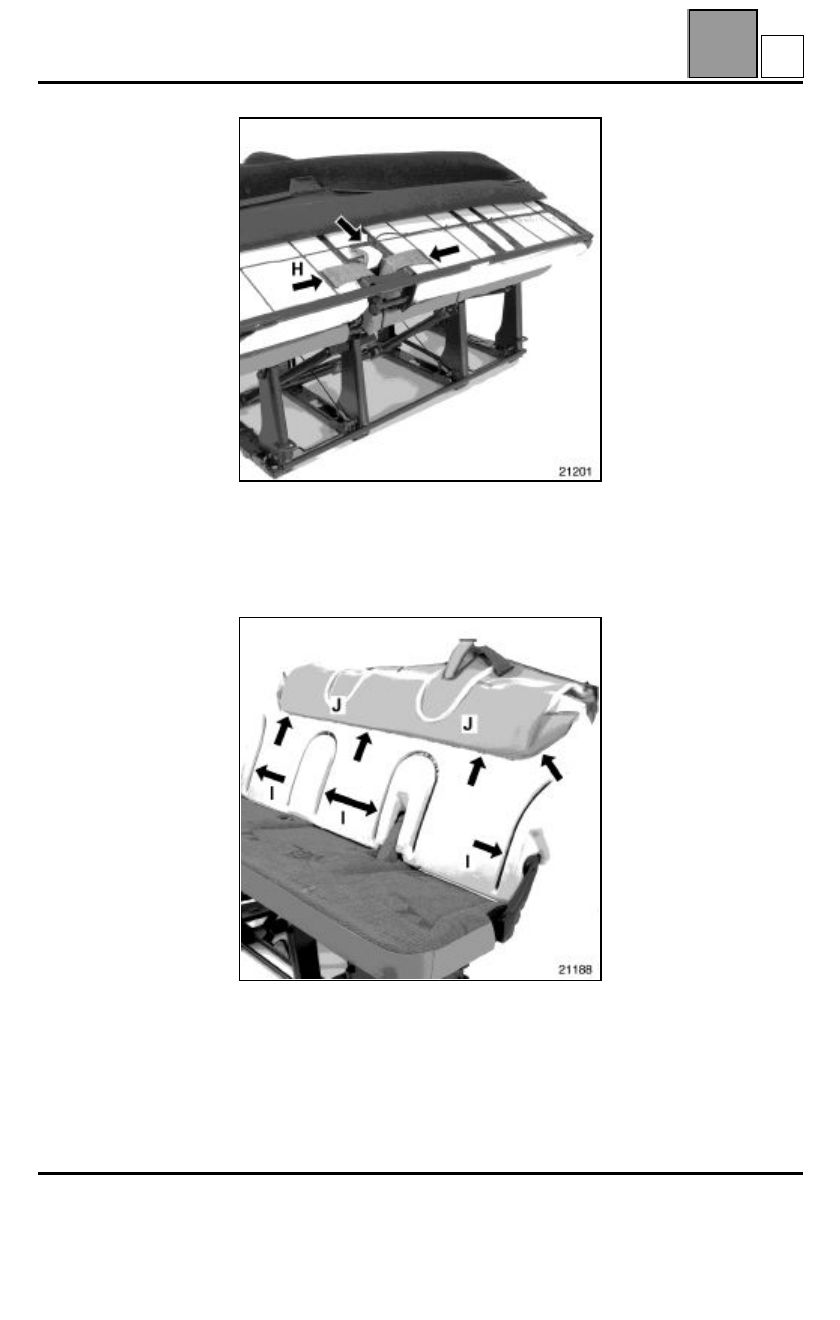

Sacar:
– las tres bandas de retención (H),

– la cofia sujeta con velcro en (I).

Cortar las grapas en (J).

Sacar:
– la cofia,
– la espuma.
